第三节 摄像机的基础知识

•摄像机入门教学
•2
一、基本介绍
工作性能
信噪比、最低照度、灵敏度、解析力、几何失真、 重合误差
摄像机的维护
防强光、防高温、防低温、防水防潮、防震防碰、 防腐
•摄像机入门教学
•3
光圈拨盘 添加索引标志 手动聚焦开关
麦克风
镜头
聚焦环 变焦环 ND滤光镜开关
聚焦选择开关
二、部件名称
终点查找键
编辑查找键
•21
设定日期和时间
6.按照时间信号 转动SEL/PUSH EXEC拨盘并 按拨盘来设定 分钟。时钟开 始走时。
三、用前准备
•摄像机入门教学
•22
设定日期和时间
三、用前准备
7.按MENU键以使菜单 设定消失。
•摄像机入门教学
•23
装入录像带
三、用前准备
1.按着EJECT开关上 的蓝色小键并朝箭 头方向推动以打开 录像带，录像带舱 随后自动打开。
手柄
光圈调节开关
取景器
显示窗
液晶显示屏开关
聚光灯键 逆光键
渐变键
液晶显示面板
•摄像机入门教学
•4
液晶显示屏亮度键 音量键
液晶显示屏 照相按钮 电池松开杆
录像带控制键 电动变焦杆
二、部件名称
手柄变焦开关
手柄变焦杆
手柄开始/ 停止键
电池
开始/停止键
开始/停止键 电源开关
推按键
腕带 录像带舱盖
•摄像机入门教学
推（移动机位） •摄像机入门教学 推（变焦距）
•34
五、操作要领
B、推镜头画面特点：
[1] 具有大景别向小景别转换的特点。 远——全——中——近——特

6
从能量的转变来看，摄像机的工作原理是一个光－－电－－ 磁－－电－－光的转换过程。
7
2 镜头及其成像原理
• 镜头是摄像机最主要的组成部分，并被喻为人的眼睛。人 眼之所以能看到宇宙万物，是由于凭眼球水晶体能在视网 膜上结成影像的缘故；摄像机所以能摄影成像，也主要是 靠镜头将被摄体结成影像投在摄像管或固体摄像器件的成 像面上。因此说，镜头就是摄像机的眼睛。电视画面的清 晰程度和影像层次是否丰富等表现能力，受光学镜头的内 在质量所制约。当今市场上常见的各种摄像机的镜头都是 加膜镜头。加膜就是在镜头表面涂上一层带色彩的薄膜， 用以消减镜片与镜片之间所产生的色散现象，还能减少逆 光拍摄时所产生的眩光，保护光线顺利通过镜头，提高镜 头透光的能力，使所摄的画面更清晰。
8
• 首先要熟知镜头的成像原理，它主要包括焦距、视角、视 场和像场。
• 焦距是焦点距离的简称。例如，把放大镜的一面对着太阳， 另一面对着纸片，上下移动到一定的距离时，纸片上就会 聚成一个很亮的光点，而且一会儿就能把纸片烧焦成小孔， 故称之为“焦点”。从透镜中心到纸片的距离，就是透镜 的焦点距离。对摄像机来说，焦距相当于从镜头“中心” 到摄像管或固体摄像器件成像面的距离。 焦距是标志着光学镜头性能的重要数据之一，因为镜 头拍摄影像的大小是受焦距控制的。在电视摄像的过程中， 摄像者经常变换焦距来进行造型和构图，以形成多样化的 视觉效果。例如，在对同一距离的同一目标拍摄时，镜头 的焦距越长，镜头的水平视角越窄，拍摄到景物的范围也 就越小；镜头的焦距越短，镜头的水平视角越宽，拍摄到 的景物范围也就越大。
11
12

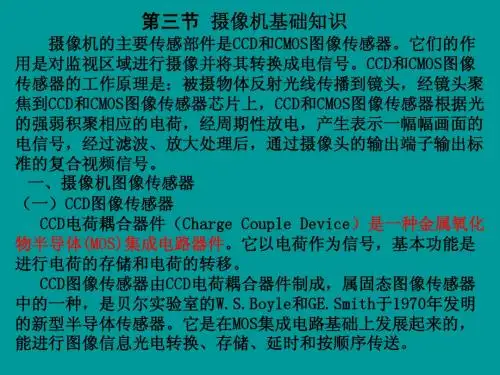

3 CCD
• CCD的全称是Charge Coupled Device,中文名字叫电荷耦 合器件.它是一种半导体装置，能够把光学影像转化为数 字信号。 CCD上植入的微小光敏物质称作像（Pixel）。 一块CCD上包含的像素数越多，其提供的画面分辨率也就 越高。CCD的作用就像胶片一样，但它是把图像像素转换 成数字信号。CCD在摄像机、数码相机和扫描仪中应用广 泛，只不过摄像机中使用的是点阵CCD，即包ቤተ መጻሕፍቲ ባይዱx、y两个 方向用于摄取平面图像，而扫描仪中使用的是线性CCD， 它只有x一个方向，y方向扫描由扫描仪的机械装置来完成。

从能量的转变来看，摄像机的工作原理是一个光－－电－－ 磁－－电－－光的转换过程。
2 镜头及其成像原理
• 镜头是摄像机最主要的组成部分，并被喻为人的眼睛。人 眼之所以能看到宇宙万物，是由于凭眼球水晶体能在视网 膜上结成影像的缘故；摄像机所以能摄影成像，也主要是 靠镜头将被摄体结成影像投在摄像管或固体摄像器件的成 像面上。因此说，镜头就是摄像机的眼睛。电视画面的清 晰程度和影像层次是否丰富等表现能力，受光学镜头的内 在质量所制约。当今市场上常见的各种摄像机的镜头都是 加膜镜头。加膜就是在镜头表面涂上一层带色彩的薄膜， 用以消减镜片与镜片之间所产生的色散现象，还能减少逆 光拍摄时所产生的眩光，保护光线顺利通过镜头，提高镜 头透光的能力，使所摄的画面更清晰。
• 首先要熟知镜头的成像原理，它主要包括焦距、视角、视 场和像场。
• 焦距是焦点距离的简称。例如，把放大镜的一面对着太阳， 另一面对着纸片，上下移动到一定的距离时，纸片上就会 聚成一个很亮的光点，而且一会儿就能把纸片烧焦成小孔， 故称之为“焦点”。从透镜中心到纸片的距离，就是透镜 的焦点距离。对摄像机来说，焦距相当于从镜头“中心” 到摄像管或固体摄像器件成像面的距离。 焦距是标志着光学镜头性能的重要数据之一，因为镜 头拍摄影像的大小是受焦距控制的。在电视摄像的过程中， 摄像者经常变换焦距来进行造型和构图，以形成多样化的 视觉效果。例如，在对同一距离的同一目标拍摄时，镜头 的焦距越长，镜头的水平视角越窄，拍摄到景物的范围也 就越小；镜头的焦距越短，镜头的水平视角越宽，拍摄到 的景物范围也就越大。
• CCD它使用一种高感光度的半导体材料制成，能把 光线转变成电荷，通过模数转换器芯片转换成数 字信号，数字信号经过压缩以后由相机内部的闪 速存储器或内置硬盘卡保存，因而可以轻而易举 地把数据传输给计算机，并借助于计算机的处理 手段，根据需要和想像来修改图像。CCD由许多感 光单位组成，通常以百万像素为单位。当CCD表面 受到光线照射时，每个感光单位会将电荷反映在 组件上，所有的感光单位所产生的信号加在一起，

摄像知识点和技巧点摄像是一门广泛应用于现代社会的技术，它能够记录下生活中的精彩瞬间，让我们能够通过影像的形式回顾和分享这些珍贵的时刻。

在这篇文章中，我们将介绍一些摄像的基础知识和一些技巧点，帮助你成为一名更加优秀的摄像师。

一、摄像机的基本构造和功能在开始学习摄像知识之前，我们先来了解一下摄像机的基本构造和功能。

1.摄像机的构造摄像机通常由镜头、成像传感器、取景器、控制按钮和存储介质等部分组成。

镜头负责对景物进行聚焦，成像传感器负责将景物转换为电信号，而取景器则用于观察和选择拍摄场景。

2.摄像机的功能摄像机通常具有调节曝光、对焦、白平衡等功能。

调节曝光可以控制画面的亮度，对焦可以确保拍摄的物体清晰，而白平衡则可以保证画面的色彩准确。

二、摄像知识点现在我们来介绍一些摄像的知识点，帮助你更好地理解和掌握摄像技巧。

1.曝光曝光是指摄像机对光线的控制和调节。

过曝光会使画面过亮，丢失细节；而曝光不足则会使画面过暗，缺乏细节。

掌握曝光的技巧可以帮助你拍摄出更加自然和清晰的画面。

2.对焦对焦是指摄像机对物体进行聚焦，使其清晰可见。

在拍摄时，确保对焦准确可以增强画面的清晰度和细节，提升拍摄效果。

3.白平衡白平衡是指摄像机对不同光源下的色彩进行校正，使画面的色彩更加真实和准确。

不同光源下的色温不同，通过调整白平衡可以保证画面的色彩还原度。

三、摄像技巧点除了基础知识以外，掌握一些摄像技巧也是成为一名优秀摄像师的重要一步。

1.视角选择选择不同的视角可以表达不同的情感和意图。

低角度拍摄可以突出被摄物体的威严和力量感，而高角度拍摄则可以营造一种俯瞰的感觉。

灵活运用视角可以增强画面的表现力。

2.运动拍摄运动拍摄可以通过捕捉快速的动作和变化，展现出一种动感和生动的效果。

使用跟踪对焦和快门优先模式可以帮助你在运动拍摄中保持画面的清晰度。

3.剪辑技巧剪辑是后期制作的一个重要环节，它可以通过调整画面的顺序和长度，以及添加音乐和特效等方式来提升影片的观赏性。
