形位公差基础知识分析

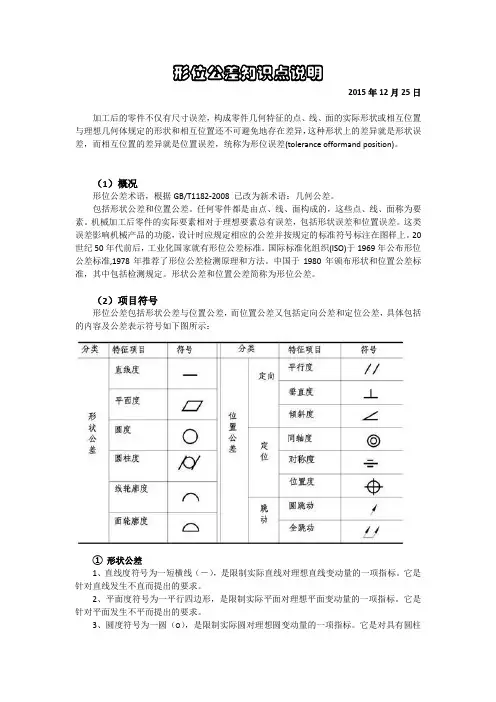

形位公差知识点说明2015年12月25日加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差(tolerance offormand position)。

（1）概况形位公差术语，根据GB/T1182-2008 已改为新术语：几何公差。

包括形状公差和位置公差。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。

机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。

这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后，工业化国家就有形位公差标准。

国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准，其中包括检测规定。

形状公差和位置公差简称为形位公差。

（2）项目符号形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差，具体包括的内容及公差表示符号如下图所示：①形状公差1、直线度符号为一短横线（－），是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

2、平面度符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

3、圆度符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

4、圆柱度符号为两斜线中间夹一圆（/○/），是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

5、线轮廓度符号为一上凸的曲线（⌒），是限制实际曲线对理想曲线变动量的一项指标。

必知的形位公差知识全集一、形位公差的代号(GB/T 1182-1996)注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。

二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

2. 平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

3. 圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。

4．圆柱度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。

5. 线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。

6.面轮廓度公差带定义——公差带是包络一系列直径为公差值t的球的两包络面间的区域，诸球球心应位于理想轮廓面上。

注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。

7. 平行度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t，且平行于基准轴线的圆柱面内的区域。

8. 垂直 度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域当给定两个互相垂直的方向时，是正截面为公差值t 1×t 2，且垂直于基准平面的四棱柱内的区域。

形位公差详解1.直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。

直线度公差是实际线对理想直线所允许的最大变动量。

▲图样示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。

▲图样示例2：如果在公差值前加注记号φ、则公差带必须在直径0.1mm的圆柱面内的区域。

2.平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。

平面度公差是实际表面对理想平面所允许的最大变动量。

▲图样示例：公差带是位于距离0.08mm的两个平行平面之间的区域。

3.圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。

圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。

▲图样示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。

4.圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。

圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。

▲图样示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。

5.线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。

线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。

▲图样示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。

诸圆的圆心位于具有理论正确几何形状的线上。

6.面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。

面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。

▲图样示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。

7.平行度平行度，即通常所说的保持平行的程度，表示零件上被测实际要素相对于基准保持等距离的状况。

平行度公差是被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。

形位公差基础知识分析形位公差是工程制图中常用的一种公差，用于描述零件的几何特性和尺寸间的变化范围。

它是根据零件的设计要求和功能需求，确定合理的容许范围，以确保零件的可交换性和组装性。

形位公差包括位置公差、平行度、垂直度、倾斜度、圆度、直线度等。

这些公差用于描述零件的几何特性和位置关系，确保零件在装配时能够正确地定位和运动。

位置公差是形位公差中最常用的一种，用于描述零件在空间中的位置关系。

它由两个数值表示，一个是位置公差值，表示偏离理论位置的距离；另一个是位置公差的直径符号，表示该位置公差是相对于基准尺寸的位置误差。

平行度和垂直度用于描述零件的平行和垂直关系。

平行度用于描述两个平面之间的平行关系，垂直度用于描述两个平面之间的垂直关系。

这两者都是通过测量两个表面相对于一个参考平面的夹角来确定的。

倾斜度用于描述零件的倾斜关系。

它是通过测量零件的倾斜角度来确定的。

倾斜度常用于轴承、连杆等需要满足一定倾斜角度要求的零件。

圆度和直线度用于描述零件的圆形和直线形状的偏差。

圆度是指圆形表面与其投影圆之间的最大偏差距离，直线度是指直线与其理论位置之间的最大偏差距离。

这两者都是通过测量零件的表面形态误差来确定的。

形位公差的基本原则是在保证功能需求的前提下，尽量减小公差带来的成本和制造难度。

因此，在实际应用中，需要根据零件的设计要求和使用环境，合理选择形位公差的数值和类型。

总之，形位公差是工程制图中常用的一种公差，用于描述零件的几何特性和位置关系。

它包括位置公差、平行度、垂直度、倾斜度、圆度和直线度等。

形位公差的选择需要考虑零件的功能需求和制造成本，在保证可交换性和组装性的前提下，尽量减小公差带来的制造难度和成本。

基准和形位公差知识点总结一、基准和形位公差的概念1. 基准的定义基准是指在机械零件制造和装配中，为了保证零件的相对位置精度和尺寸精度，而选择的一组确定的基准面、基准轴线或基准点，用来作为其他尺寸和位置精度的根据以及互相比较的依据。

2. 形位公差的定义形位公差是指零件上某个特定的形状或位置的公差。

它由最大材料边界（MMB）和最小材料边界（LMB）所组成，用来控制零件上各个特定的形状和位置的精度。

形位公差主要包括平行度、垂直度、倾斜度、圆度、同心度、公差圆柱度等。

二、基准的作用1. 保证零件的相对位置和尺寸精度2. 作为其他尺寸和位置精度的参考标准3. 互相比较的依据三、基准的种类1. 外部基准外部基准是指零件受到外部约束时的基准，例如零件与机床定位面、夹紧面等。

2. 内部基准内部基准是指零件内部设定的基准，例如零件的孔、轴、键等。

四、基准的选择原则1. 选择易测量、易加工和易装配的位置作为基准2. 选择稳定、易固定的位置作为基准3. 在保证零件相对位置和尺寸精度的情况下，尽可能减少基准点的数量4. 选择与其他要素交叉作为基准5. 尽量减少重叠，防止基准叠加五、形位公差的作用1. 控制零件上特定形状和位置的精度2. 保证零件的相对位置和尺寸精度六、形位公差的种类1. 平行度平行度是指两个平面的接触面所在的直线与参考线所在的平面的夹角偏差。

2. 垂直度垂直度是指两个垂直的平面的接触面所在直线与参考线所在的平面的夹角偏差。

3. 圆度圆度是指圆的实际形状和标准圆的形状之间的偏差。

4. 同心度同心度是指圆柱或圆锥上圆心轴线与圆柱或圆锥的轴线的偏差。

5. 倾斜度倾斜度是指某些零件的各部位之间的倾斜偏差。

七、形位公差的表示方法形位公差的表示方法一般采用符号及公差值的方式。

例如，平行度可以表示为“┴ 0.2”，表示两平行面的夹角偏差为0.2。

八、基准的实体标准1. 基准面基准面是进行尺寸检验和组装安装时，所依据的平面。
