生成树协议2007-09-23 12:57冗余链路会产生的问题：1.广播风暴2.多帧复制3.MAC地址表不稳定4.多个回路解决办法是选择生成树协议，阻塞多余的冗余端口。
生成树协议的目的是维持一个无回路的网络。
如果一个设备在拓扑中发现一个回路，它将阻塞一个或多个冗余的端口。
当网络拓扑发生变化时，生成树协议将重新配置交换机的各个端口以避免链接丢失或者出现新的回路。
生成树协议的基本规则：1.选择一个根桥：一个网段（物理网段）只能有一个根桥，根桥上的所有端口都是"指定端口"，可以转发数据。
2.非根桥只有"根端口"可以转发数据，用来和根桥相连的"根端口"只能有一个。
其余端口不是"根端口"，将被阻塞。
根桥 ==> 所有端口都是"指定端口"非根桥 ==> 一个"根端口"，其余阻塞。
只有"指定端口"和"根端口"可以转发数据。
根桥的选择方法：采用生成树算法的交换机通过"网桥协议数据单元"（BPDU）的数据包定期交换配置信息，其中包括桥ID（Bridge ID）信息。
[桥ID=优先级+交换机MAC] 桥ID小的交换机将成为根桥。
优先级可以指定，默认为32768.非根桥上的根端口选择方法：非根桥到达根桥只需要一个端口（根端口），选择的时候会选择到达根桥路径代价最低的端口，这个端口就叫做根端口。
如果到达根桥的路径代价相等则比较端口的MAC，最低的选择为"根端口".到达路径的代价一般以带宽为依据，IEEE802.1d规定的路径的代价既开销（cost）如下：10Gbps=2 1Gbps=4 100Mbps=19 10Mbps=100开销小的将被选择为根端口。
非根桥上的非根端口在阻塞状态下也能够监听BPDU数据包，如果20秒收不到根桥的信息则开始转换自己的状态：blocking（阻塞/只能接收BPDU）——20——>listening （监听/接收并发送BPDU）——15秒——>learning（学习/接收、发送BPDU并学习MAC地）——15秒——>forwarding （转发）这样大约50秒的时间非根端口转变成为"根端口"或者变为"指定端口"开始转发数据。
生成树工作原理以及配置1 工作原理生成树协议可应用于环路网络，通过一定的算法实现路径冗余，同时将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。
STP的基本原理是，通过在交换机之间传递一种特殊的协议报文（在IEEE 802.1D 中这种协议报文被称为“配置消息”）来确定网络的拓扑结构。
配置消息中包含了足够的信息来保证交换机完成生成树计算。
1.1技术原理STP的基本思想就是生成“一棵树”，树的根是一个称为根桥的交换机，根据设置不同，不同的交换机会被选为根桥，但任意时刻只能有一个根桥。
由根桥开始，逐级形成一棵树，根桥定时发送配置报文，非根桥接收配置报文并转发，如果某台交换机能够从两个以上的端口接收到配置报文，则说明从该交换机到根有不止一条路径，便构成了循环回路，此时交换机根据端口的配置选出一个端口并把其他的端口阻塞，消除循环。
当某个端口长时间不能接收到配置报文的时候，交换机认为端口的配置超时，网络拓扑可能已经改变，此时重新计算网络拓扑，重新生成一棵树。
2. 功能介绍：生成树协议最主要的应用是为了避免局域网中的网络环回，解决成环以太网网络的“广播风暴”问题，从某种意义上说是一种网络保护技术，可以消除由于失误或者意外带来的循环连接。
STP也提供了为网络提供备份连接的可能，可与SDH保护配合构成以太环网的双重保护。
新型以太单板支持符合ITU-T 802.1d 标准的生成树协议STP及802.1w规定的快速生成树协议RSTP，收敛速度可达到1s。
但是，由于协议机制本身的局限，STP保护速度慢（即使是1s的收敛速度也无法满足电信级的要求），如果在城域网内部运用STP技术，用户网络的动荡会引起运营商网络的动荡。
目前在MSTP 组成环网中，由于SDH保护倒换时间比STP协议收敛时间快的多，系统采用依然是SDH MS-SPRING或SNCP，一般倒换时间在50ms以内。
但测试时部分以太网业务的倒换时间为0或小于几个毫秒，原因是内部具有较大缓存。

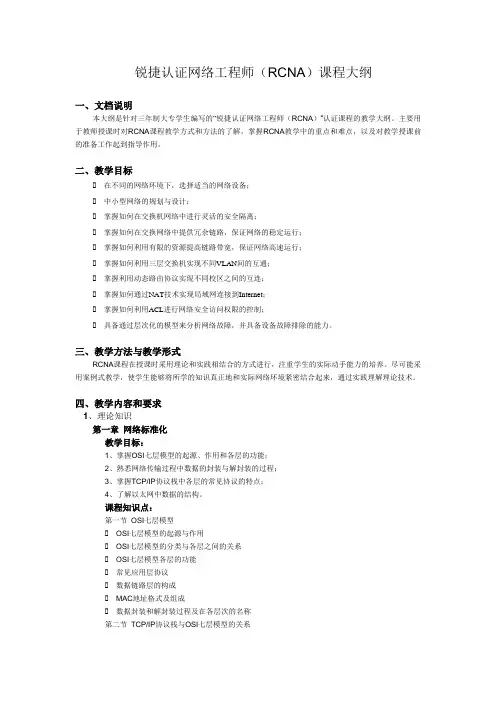

锐捷认证网络工程师（RCNA）课程大纲一、文档说明本大纲是针对三年制大专学生编写的“锐捷认证网络工程师（RCNA）”认证课程的教学大纲。
主要用于教师授课时对RCNA课程教学方式和方法的了解，掌握RCNA教学中的重点和难点，以及对教学授课前的准备工作起到指导作用。
二、教学目标在不同的网络环境下，选择适当的网络设备；中小型网络的规划与设计；掌握如何在交换机网络中进行灵活的安全隔离；掌握如何在交换网络中提供冗余链路，保证网络的稳定运行；掌握如何利用有限的资源提高链路带宽，保证网络高速运行；掌握如何利用三层交换机实现不同VLAN间的互通；掌握利用动态路由协议实现不同校区之间的互连；掌握如何通过NAT技术实现局域网连接到Internet；掌握如何利用ACL进行网络安全访问权限的控制；具备通过层次化的模型来分析网络故障，并具备设备故障排除的能力。
三、教学方法与教学形式RCNA课程在授课时采用理论和实践相结合的方式进行，注重学生的实际动手能力的培养。
尽可能采用案例式教学，使学生能够将所学的知识真正地和实际网络环境紧密结合起来，通过实践理解理论技术。
四、教学内容和要求1、理论知识第一章网络标准化教学目标：1、掌握OSI七层模型的起源、作用和各层的功能；2、熟悉网络传输过程中数据的封装与解封装的过程；3、掌握TCP/IP协议栈中各层的常见协议的特点；4、了解以太网中数据的结构。
课程知识点：第一节OSI七层模型OSI七层模型的起源与作用OSI七层模型的分类与各层之间的关系OSI七层模型各层的功能常见应用层协议数据链路层的构成MAC地址格式及组成数据封装和解封装过程及在各层次的名称第二节TCP/IP协议栈与OSI七层模型的关系应用层常用协议TCP段格式、长度端口号作用及分类，常见端口号TCP三次握手过程TCP确认机制TCP滑动窗口机制UDP段格式、长度TCP、UDP应用区别IP数据包格式ARP协议工作原理ICMP协议功能及常用命令LLC层及MAC层功能MAC地址格式本章重点：传输层、网络层、数据链路层功能，OSI各层间的关系；数据封装与解封装过程中数据的变化内容；OSI和TCP/IP协议栈的区别；传输层协议：端口号作用和常见端口号、TCP/UDP的区别、TCP三次握手、滑动窗口等；网络层协议：ARP、ICMP协议的应用；网络接口层：IEEE802.3和以太II标准、MAC地址本章难点：OSI各层功能的理解；端口号作用和常见端口号TCP/UDP的区别TCP三次握手、滑动窗口第二章网络互联设备教学目标：1、掌握网络传输介质应用场合及特点；2、掌握集线器、交换机及路由器之间的区别及应用场合；3、精通二层交换机功能原理和特点；4、熟悉路由器、三层交换机应用场合及特点；5、了解防火墙、IDS、IPS等安全设备应用场合及特点。

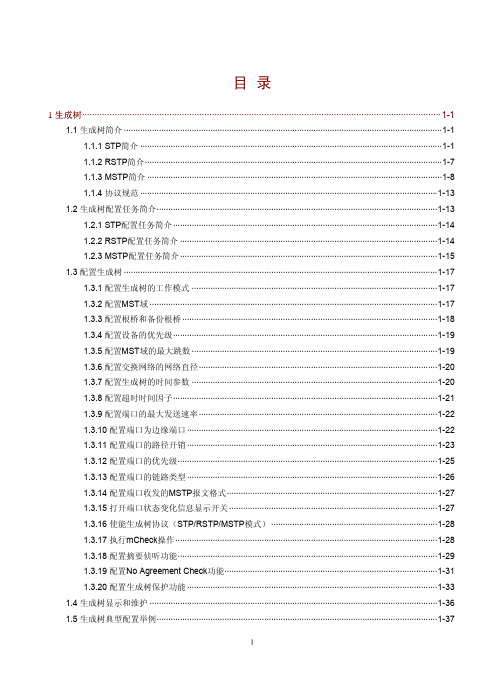

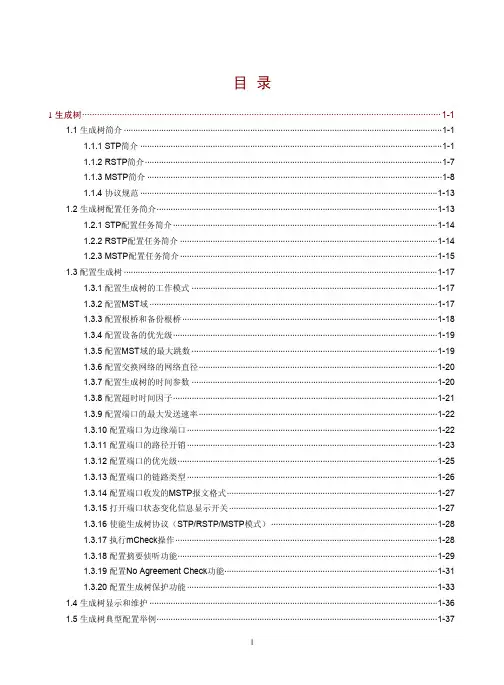

目录1生成树················································································································································ 1-11.1 生成树简介 ········································································································································ 1-11.1.1 STP简介 ································································································································· 1-11.1.2 RSTP简介······························································································································· 1-71.1.3 MSTP简介 ······························································································································ 1-81.1.4 协议规范 ······························································································································· 1-131.2 生成树配置任务简介························································································································ 1-131.2.1 STP配置任务简介 ················································································································· 1-141.2.2 RSTP配置任务简介 ·············································································································· 1-141.2.3 MSTP配置任务简介 ·············································································································· 1-151.3 配置生成树 ······································································································································ 1-171.3.1 配置生成树的工作模式 ········································································································· 1-171.3.2 配置MST域 ··························································································································· 1-171.3.3 配置根桥和备份根桥 ············································································································· 1-181.3.4 配置设备的优先级················································································································· 1-191.3.5 配置MST域的最大跳数 ········································································································· 1-191.3.6 配置交换网络的网络直径······································································································ 1-201.3.7 配置生成树的时间参数 ········································································································· 1-201.3.8 配置超时时间因子················································································································· 1-211.3.9 配置端口的最大发送速率······································································································ 1-221.3.10 配置端口为边缘端口 ··········································································································· 1-221.3.11 配置端口的路径开销 ··········································································································· 1-231.3.12 配置端口的优先级··············································································································· 1-251.3.13 配置端口的链路类型 ··········································································································· 1-261.3.14 配置端口收发的MSTP报文格式·························································································· 1-271.3.15 打开端口状态变化信息显示开关 ························································································· 1-271.3.16 使能生成树协议（STP/RSTP/MSTP模式） ······································································· 1-281.3.17 执行mCheck操作 ················································································································ 1-281.3.18 配置摘要侦听功能··············································································································· 1-291.3.19 配置No Agreement Check功能··························································································· 1-311.3.20 配置生成树保护功能 ··········································································································· 1-331.4 生成树显示和维护 ··························································································································· 1-361.5 生成树典型配置举例························································································································ 1-371.5.1 MSTP典型配置举例 ·············································································································· 1-371 生成树1.1 生成树简介SecPath F100-C-AI目前不支持PVST生成树协议。
