详解风电设备构造及原理(珍藏版)

风力发电机组的工作原理详解随着对可再生能源的需求不断增长，风力发电作为一种清洁、可持续的能源形式，受到越来越多的关注。

风力发电机组作为风能转化为电能的关键设备，其工作原理是如何实现的呢？本文将详细解析风力发电机组的工作原理。

一、风力发电机组的组成风力发电机组主要由风轮、发电机、塔架和控制系统等组成。

1. 风轮：风轮是风力发电机组的核心部件，它负责将风能转化为机械能。

风轮通常由三个或更多的叶片组成，叶片的形状和材料选择对风力发电机组的性能有重要影响。

2. 发电机：发电机是将机械能转化为电能的关键部件。

风力发电机组通常采用的是同步发电机，通过风轮带动转子旋转，转子上的线圈与固定的磁场之间产生电磁感应，从而产生电能。

3. 塔架：塔架是支撑风力发电机组的结构，通常由钢材制成。

塔架的高度决定了风轮的受风面积，从而影响风力发电机组的发电效率。

4. 控制系统：控制系统是风力发电机组的大脑，负责监测风速、控制转速、保护设备安全等。

控制系统可以根据风速的变化调节风轮的转速，以保证风力发电机组在不同风速下都能正常工作。

二、风力发电机组的工作原理风力发电机组的工作原理可以简单概括为：风轮受到风的作用而旋转，带动发电机产生电能。

具体来说，风力发电机组的工作原理可分为以下几个步骤：1. 风轮转动：当风吹过风轮时，风轮受到风的作用而开始旋转。

风轮的叶片形状设计得非常巧妙，能够利用风的动能将其转化为机械能。

2. 发电机发电：风轮带动发电机转子旋转，转子上的线圈与固定的磁场之间产生电磁感应。

通过电磁感应原理，发电机将机械能转化为电能。

3. 控制系统调节：控制系统通过监测风速和发电机的转速，根据预设的工作参数调节风力发电机组的运行状态。

当风速较低时，控制系统会提高风轮的转速，以提高发电效率；当风速过高时，控制系统会减小风轮的转速，以保护设备安全。

4. 输送电能：发电机产生的电能经过变压器进行升压处理，然后通过电缆输送到电网中，供人们使用。

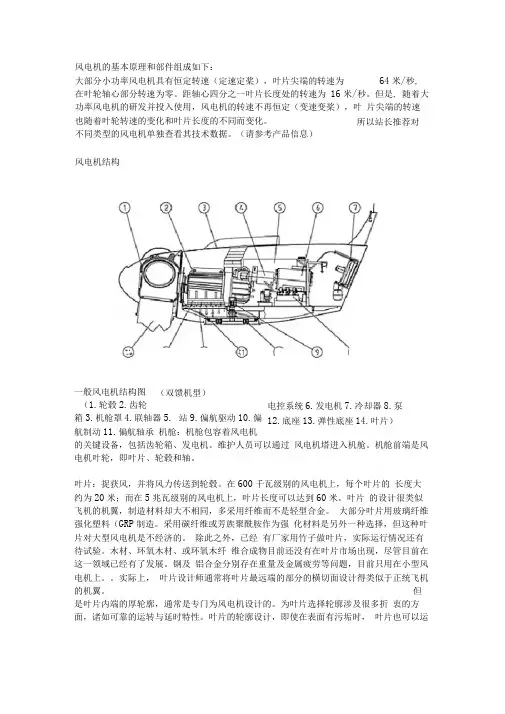

风电机的基本原理和部件组成如下：大部分小功率风电机具有恒定转速（定速定桨），叶片尖端的转速为 64米/秒, 在叶轮轴心部分转速为零。

距轴心四分之一叶片长度处的转速为 16米/秒。

但是, 随着大功率风电机的研发并投入使用，风电机的转速不再恒定（变速变桨），叶 片尖端的转速也随着叶轮转速的变化和叶片长度的不同而变化。

不同类型的风电机单独查看其技术数据。

（请参考产品信息）风电机结构一般风电机结构图 （1.轮毂2.齿轮箱3.机舱罩4.联轴器5. 站9.偏航驱动10.偏航制动11.偏航轴承 机舱：机舱包容着风电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过 风电机塔进入机舱。

机舱前端是风电机叶轮，即叶片、轮毂和轴。

叶片：捉获风，并将风力传送到轮毂。

在600千瓦级别的风电机上，每个叶片的 长度大约为20米；而在5兆瓦级别的风电机上，叶片长度可以达到60米。

叶片 的设计很类似飞机的机翼，制造材料却大不相同，多采用纤维而不是轻型合金。

大部分叶片用玻璃纤维强化塑料（GRP 制造。

采用碳纤维或芳族聚酰胺作为强 化材料是另外一种选择，但这种叶片对大型风电机是不经济的。

除此之外，已经 有厂家用竹子做叶片，实际运行情况还有待试验。

木材、环氧木材、或环氧木纤 维合成物目前还没有在叶片市场出现，尽管目前在这一领域已经有了发展。

钢及 铝合金分别存在重量及金属疲劳等问题，目前只用在小型风电机上。

实际上， 叶片设计师通常将叶片最远端的部分的横切面设计得类似于正统飞机的机翼。

但 是叶片内端的厚轮廓，通常是专门为风电机设计的。

为叶片选择轮廓涉及很多折 衷的方面，诸如可靠的运转与延时特性。

叶片的轮廓设计，即使在表面有污垢时， 叶片也可以运所以站长推荐对 （双馈机型）电控系统6.发电机7.冷却器8.泵 12.底座13.弹性底座14.叶片） P1转良好。

轮毂：轮毂附着在风电机的主轴上。

主轴：风电机的主轴将轮毂与变速齿轮箱连接在一起。

风力发电机的奥秘：向风而生
风力发电作为一种可再生、清洁的能源，近年来在全球范围内得到了广泛的应用。

那么它的原理是什么呢？构造又是什么呢？
第一部分：原理
风力发电机的原理可以简单概括为能量转换。

它将风能转化为机械能，再进一步转化为电能。

大风吹来时，风羽旋转，而风羽通过风轮与主轴相连，主轴带动发电机发电。

发电机的转动将机械能转化为电能，送入电网中。

第二部分：构造
风力发电机主要由以下几部分组成：
1.风轮：风轮是风力发电机的重要组成部分，也是能量转换的关键部分。

风轮负责将风能转换成机械能，进而驱动发电机转动。

2.发电机：发电机是将机械能转化为电能的核心部件。

当风轮带动主轴转动，主轴与发电机相连，发电机转动并将机械能转化为电能输出。

3.塔架：塔架负责承载整个风力发电机。

一般来说，塔架越高，风轮所受到的风力越强，因此风力发电机的高度非常重要。

4.控制系统：控制系统负责监控风力发电机的运行状况，根据不同的风速自动调整叶片的角度，使其始终面向风向。

第三部分：应用和前景
风力发电机是目前应用最为广泛的可再生能源设备之一。

在全球范围内，风力发电已经成为了一种成熟的发电方式。

根据国际能源署的数据，到2030年，全球风力发电的装机容量将增加一倍以上。

总结：
风力发电机是利用风能转换为电能的高效、环保的设备。

其原理非常简单，构造也较为清晰明了。

随着全球对可再生能源的重视程度不断提高，风力发电机的应用前景更加广阔。

风力发电机组构造及工作原理风力发电机是一种利用风能转化为电能的装置，它在现代可再生能源领域起着重要的作用。

本文将详细介绍风力发电机的构造以及其工作原理。

一、构造风力发电机由以下几个主要部件组成：1. 风轮/叶片：风轮是风力发电机的核心部件，通常由三个或更多的叶片组成。

这些叶片通过捕捉到的风能转化为机械能。

2. 主轴和发电机：主轴将风轮的旋转运动转变为发电机的旋转运动。

发电机通过旋转运动将机械能转化为电能。

3. 塔架：塔架是支撑风力发电机的结构，通常由钢铁或混凝土建造而成。

塔架的高度取决于风力发电机的设计和布置。

4. 控制系统：控制系统负责监测和调节风力发电机的运行。

它可以根据风速和电网需求来调整发电机的负载和转速。

二、工作原理风力发电机的工作原理可以分为以下几个步骤：1. 捕捉风能：当风吹过风轮时，风轮的叶片会受到风力的作用而旋转。

风轮的设计使得风能尽可能地转化为机械能。

2. 传输机械能：通过主轴，机械能从风轮传输到发电机。

主轴的旋转使发电机内部的线圈和磁场相互作用，产生感应电流。

3. 转化为电能：感应电流通过电路传输到变流器或逆变器，进一步将其转换为适合电网输入的交流电能。

4. 电网连接：通过输电线路，发电机产生的电能连接到电网中，为用户供电。

控制系统负责监测电网的需求，并调整发电机的负载和转速。

三、优势和挑战风力发电机有许多优势，包括：1. 可再生能源：风能是一种可再生能源，与化石燃料相比无排放，对环境友好。

2. 多样化的规模：风力发电机可以根据需求进行大规模或小规模的布置，适用于不同地理区域和用途。

然而，风力发电机也面临一些挑战：1. 依赖风能：风力发电机需要稳定的风能才能运行，因此在风量不稳定的地区可能发电效率较低。

2. 空间需求：风力发电机需要一定的空间来布置，这在有限的城市环境中可能存在限制。

结论风力发电机是一种重要的可再生能源装置，利用风能转化为电能。

通过了解其构造和工作原理，我们可以更好地理解风力发电机的运行原理。

风力发电机工作原理和基本组成是什么？1. 工作原理风力发电机是利用风的能量将其转化为电能的一种装置。

它的工作原理基于风能转化为机械能，然后通过发电机将机械能转化为电能。

风力发电机的工作原理可分为以下几个步骤：1. 风能捕捉：风力发电机的核心部件是风轮，它通常由数片叶片组成。

当风吹过叶片时，受到风压的作用，叶片开始转动。

2. 机械能转换：叶片转动带动风轮转动，风轮与轴相连接。

当风轮转动时，轴也随之转动，将风能转化为机械能。

3. 传输和增强：转动的轴通过传动装置（常见的是齿轮箱）将机械能转移到发电机上。

传动装置的作用是增加转速和扭矩。

4. 电能转换：发电机接收到机械能后，将其转化为电能。

发电机是通过电磁感应原理工作的，转动的轴带动磁场与线圈之间的相对运动，从而在线圈中产生电流。

5. 电能输出：产生的电能经过调节和整流，最终通过电缆传输到电网中，供人们使用。

2. 基本组成风力发电机的基本组成包括以下几个核心组件：1. 风轮：也称为叶片，是风力发电机的捕风器。

它通过受到风压力的作用来转动轴，将风能转化为机械能。

2. 轴：风轮转动时带动的部分，将机械能传输给发电机。

3. 传动装置：常见的是齿轮箱，用于将风轮转动的低速旋转传递给发电机，增加转速和扭矩。

4. 发电机：包括定子和转子，通过转动的轴带动转子与定子之间相对运动，利用电磁感应原理将机械能转化为电能。

5. 控制系统：用于监测风力发电机的状态，调节发电机的输出功率，保证系统的稳定运行。

6. 电网接入装置：将发电机产生的电能通过调节和整流后，连接到电网中，实现电能的输出。

综上所述，风力发电机的工作原理是利用风能转化为机械能，再通过发电机将机械能转化为电能。

其基本组成包括风轮、轴、传动装置、发电机、控制系统和电网接入装置等核心部件。

风力发电机的工作原理和基本组成的理解对于深入了解和应用风力发电技术具有重要意义。

风电机组工作原理及结构
概述：
随着清洁能源的发展，风力发电逐渐成为一种重要的可再生能源。

风电机组是将风能转化为电能的关键设备。

本文将介绍风电机组的工作原理及其结构。

一、工作原理：
风电机组的工作原理可以简单地描述为将风能转化为电能的过程。

具体来说，风能通过风轮转动传递到发电机，通过发电机的转动产生交流电能。

1. 风轮：
风轮是风电机组的核心组件，也称为风力涡轮机。

其作用是将风能直接转化为机械能。

风轮通常由数片叶片组成，可以根据所在地区的风能特征和设计要求来确定叶片的数量和形状。

当风刮过叶片时，叶片会因风压力的作用而转动，进而驱动传动系统。

2. 传动系统：
传动系统是连接风轮和发电机的重要部分。

其作用是将风轮产生的转动力矩转化为转速和转向适合于发电机的机械能。

传动系统通常包括齿轮箱、扭矩支撑装置等。

齿轮箱由一组齿轮组成，通过合理设置齿轮的大小和布局，可以实现风轮与发电机之间的匹配。

3. 发电机：
发电机是将机械能转化为电能的关键组件。

风电机组中常用的发电机有同步发电机和异步发电机两种。

- 同步发电机采用恒速运行，其转速与电网的基准频率一致。

因此，在风速变化时，需要通过调节传动系统来保持发电机的转速恒定。

同步发电机具有较高的效率和较好的稳定性，但需要额外的调速系统来控制电流输出。

- 异步发电机通过变频器控制转速，可以实现风速变化时的自动调节。

它具有较低的成本和较好的适应性，但在部分负载或低负载情况下，效率较低。

二、结构：。

风力发电机的组成部件及其功用风力发电机是将风能转换成机械能，再把机械能转换成电能的机电设备。

风力发电机通常由风轮、对风装置、调速装置、传动装置、发电机、塔架、停车机构等组成。

下面将以水平轴升力型风力发电机为主介绍它的各主要组成部件及其工作情况。

图3-3-4和3-3-5是小型和中大型风力发电机的结构示意图。

图3-3-4 小型风力发电机示意图1—风轮2—发电机3—回转体4—调速机构5—调向机构6—手刹车机构7—塔架8—蓄电池9—控制/逆变器图3-3-5 中大型风力发电机示意图1—风轮；2—变速箱；3—发电机；4—机舱；5—塔架。

1 风轮风轮是风力机最重要的部件，它是风力机区别于其它动力机的主要标志。

其作用是捕捉和吸收风能，并将风能转变成机械能，由风轮轴将能量送给传动装置。

风轮一般由叶片（也称桨叶）、叶柄、轮毂及风轮轴等组成（见图3-3-6）。

叶片横截面形状基本类型有3种（见图第二节的图3-2-3）：平板型、弧板型和流线型。

风力发电机的叶片横截面的形状，接近于流线型；而风力提水机的叶片多采用弧板型，也有采用平板型的。

图3-3-7所示为风力发电机叶片（横截面）的几种结构。

图3-3-6 风轮1.叶片2.叶柄3.轮毂4.风轮轴图3-3-7 叶片结构（a）、(b)—木制叶版剖面； (c)、(d)—钢纵梁玻璃纤维蒙片剖面；(e) —铝合金等弦长挤压成型叶片；(f)—玻璃钢叶片。

木制叶片（图中的a与b）常用于微、小型风力发电机上；而中、大型风力发电机的叶片常从图中的（c）→（f）选用。

用铝合金挤压成型的叶片（图中之e），基于容易制造角度考虑，从叶根到叶尖一般是制成等弦长的。

叶片的材质在不断的改进中。

1 机头座与回转体风力发电机塔架上端的部件——风轮、传动装置、对风装置、调速装置、发电机等组成了机头，机头与塔架的联结部件是机头座与回转体（参阅后面的图3-3-24）。

（1）机头座它用来支撑塔架上方的所有装置及附属部件，它牢固如否将直接关系到风力机的安危与寿命。

风力发电机的结构和工作原理引言风力发电是一种利用风能将其转化为电能的可再生能源技术。

风力发电机作为其中的核心设备，其结构和工作原理对于风力发电的效率和可靠性起着关键作用。

本文将详细介绍风力发电机的结构和工作原理。

结构风力发电机一般由以下几个基本部件组成：1. 风轮（风叶）：风轮是将风能转化为机械能的组件，通常由3个或更多风叶组成。

风轮材料通常采用轻质、高强度的复合材料，以减轻负荷和提高耐久性。

2. 轴：轴是风轮与齿轮箱之间的连接部件，承受风轮产生的扭矩。

3. 齿轮箱：齿轮箱通过传递能量，将风轮转动的较低速度高扭矩转化为发电机所需的较高速度低扭矩。

齿轮箱一般由多个齿轮组成，可以实现变速比的调节。

4. 发电机：发电机是将机械能转化为电能的核心部件。

风力发电机通常采用三相异步发电机，根据需要可以采用不同的输出电压和功率。

5. 塔架：塔架是支撑整个风力发电机的结构，一般由钢铁或混凝土制成，高度根据具体的风力资源和发电机功率而定。

工作原理风力发电机的工作原理可以简单分为以下几个步骤：1. 风能转化：当风流经风轮时，风轮受到风力的作用而旋转。

风轮的旋转速度取决于风速和风轮的设计参数。

2. 机械能转化：旋转的风轮通过连接的轴将机械能传递到齿轮箱中。

齿轮箱根据需要调整速度和扭矩，将低速高扭矩的机械能转化为高速低扭矩。

3. 电能生成：高速低扭矩的转动经过传动装置传递给发电机。

发电机利用电磁感应原理将机械能转化为交流电能。

输出的电能可以通过变压器进行调整和输送。

4. 输电和利用：发电机输出的电能通过输电线路输送到电网，供给人们日常生活和工业生产所需的电力。

结论风力发电机是将风能转化为电能的重要设备。

其结构和工作原理的合理设计和高效运行是确保风力发电的可靠性和经济性的关键。

随着技术的不断进步，风力发电机的效率将不断提高，为可持续发展提供更多清洁能源。

以上就是风力发电机的结构和工作原理的介绍。

对于进一步了解和深入研究风力发电技术的人们，需要更加详细和专业的知识和实践经验。

风力发电机概述一、风力发电机风力发电的原理简单来说：风力发电原理是把风的动能转换为风轮轴的机械能最后到电能！工作原理现代变速双馈风力发电机的工作原理就是通过叶轮将风能转变为机械转距（风轮转动惯量），通过主轴传动链，经过齿轮箱增速到异步发电机的转速后，通过励磁变流器励磁而将发电机的定子电能并入电网。

如果超过发电机同步转速，转子也处于发电状态，通过变流器向电网馈电。

齿轮箱可以将很低的风轮转速（1500千瓦的风机通常为12-22转/分）变为很高的发电机转速（发电机同步转速通常为1500转/分）。

风机是有许多转动部件的，机舱在水平面旋转，随时偏航对准风向；风轮沿水平轴旋转，以便产生动力扭距。

对变桨矩风机，组成风轮的叶片要围绕根部的中心轴旋转，以便适应不同的风况而变桨距。

在停机时，叶片要顺桨，以便形成阻尼刹车。

就1500千瓦风机而言，一般在3米/秒左右的风速自动启动，在11.5米/秒左右发出额定功率。

然后，随着风速的增加，一直控制在额定功率附近发电，直到风速达到25米/秒时自动停机。

二、风力发电机结构风力发电机整机主要包括：1.机座2.传动链（主轴、齿轮箱）3. 偏航组件（偏航驱动、偏航刹车钳、偏航轴承）4.踏板和棒5.电缆线槽6.发电机7.联轴器8.液压站9.冷却泵(风冷型无) 10.滑环组件11.自动润滑12.吊车13.机舱柜14.机舱罩15.机舱加热器16.轮毂17.叶片18.电控系统等。

1、机座：机座是风力发电整机的主要设备安装的基机座：础，风电机的关键设备都安装在机座上。

(包括传动链（主轴、齿轮箱）、偏航组件（偏航驱动、偏航刹车钳、偏航轴承）、踏板和棒、电缆线槽、发电机、联轴器、液压站、冷却泵(风冷型无)、滑环组件、自动润滑、吊车、机舱柜、机舱罩、机舱加热器等。

机座与现场的塔筒连接，人员可以通过风电机塔进入机座。

机座前端是风电机转子，即转子叶片和轴。

2、偏航装置偏航装置：：自然界的风，方向和速度经常变化，为了使风力机能有效地捕捉风能，就相应设置了对风装置以跟踪风向的变化，保证风轮基本上始终处于迎风状况。

风电机组工作原理及结构一、引言随着可再生能源的发展，风电作为其中的重要组成部分，正逐渐成为全球能源领域的热门话题。

风电机组是实现风能转化为电能的核心设备，其中的工作原理和结构是了解风电技术的基础。

本文将详细介绍风电机组的工作原理及结构，为读者提供全面的了解和参考。

二、工作原理风电机组的工作原理主要基于风能的转化，大致可分为以下几个步骤：1. 风能转化为机械能：当风吹来时，风轮叶片会受到风的作用力而转动。

这种转动是因为叶片形状的设计使得风在叶片上形成较高的气流速度，从而产生了气动力。

这种气动力将风能转化为叶片上的机械能。

2. 机械能转化为电能：风轮叶片连接着主轴，当叶片转动时，主轴也会随之旋转。

主轴连接着发电机的转子，通过转子的转动可以将机械能转化为电能。

发电机内部的线圈接收转子的转动力，并通过磁场产生电流。

3. 电能传输：由于风能是不稳定的，可能会出现风速的波动。

为了能够稳定地将风能转化为电能，风电机组通常与电网相连。

通过电网，风电机组可以将产生的电能传输到电网中供应给用户使用。

而当风速不足时，也可从电网中获取所需的电能。

三、结构介绍风电机组的主要结构包括以下几个组成部分：1. 风轮叶片：风轮叶片是风电机组的核心部分。

它们通常采用轻质但坚固耐用的材料制作，如玻璃纤维等。

叶片的设计非常重要，一方面要具备良好的气动性能，以最大化地捕捉到风能；另一方面要具备足够的强度和刚度，以承受风的作用力。

2. 主轴：主轴连接着叶片和发电机转子，它通常采用高强度的金属材料制造，如钢铁等。

主轴需要具备足够的刚度和韧性，以承受叶片转动时的力量，并将这些力量传递给发电机转子。

3. 发电机：发电机是将机械能转化为电能的关键设备。

它的转子由主轴带动，通过旋转产生电流。

发电机内部的线圈通过与转子的磁场相互作用产生电流，然后通过电缆传输到电网。

4. 塔架：塔架是支撑风电机组的结构。

由于风轮叶片较大，所以需要一个高大的塔架将整个风电机组抬升到适当的高度，使叶片能够捕捉到足够的风能。

风力发电机原理及结构风力发电机是一种将风能转换为电能的能量转换装置,它包括风力机和发电机两大部分.空气流动的动能作用在风力机风轮上,从而推动风轮旋转起来，将空气动力能转变成风轮旋转机械能，风轮的轮毂固定在风力发电机的机轴上,通过传动系统驱动发电机轴及转子旋转,发电机将机械能变成电能输送给负荷或电力系统，这就是风力发电的工作过程。

1、风机基本结构特征风力机主要有风轮、传动系统、对风装置（偏航系统）、液压系统、制动系统、控制与安全系统、机舱、塔架和基础等组成.（1）风轮风力机区别于其他机械的主要特征就是风轮.风轮一班有2~3个叶片和轮毂所组成，其功能是将风能转换为机械能。

风力发电厂的风力机通常有2片或3片叶片，叶尖速度50~70m/s，3也片叶轮通常能够提供最佳效率，然而2叶片叶轮及降低2%~3％效率。

更多的人认为3叶片从审美的角度更令人满意。

3叶片叶轮上的手里更平衡，轮毂可以简单些。

1）叶片叶片是用加强玻璃塑料（GRP)、木头和木板、碳纤维强化塑料（CFRP）、钢和铝职称的。

对于小型的风力发电机,如叶轮直径小于5m，选择材料通常关心的是效率而不是重量、硬度和叶片的其他特性，通常用整块优质木材加工制成,表面涂上保护漆,其根部与轮毂相接处使用良好的金属接头并用螺栓拧紧.对于大型风机，叶片特性通常较难满足,所以对材料的选择更为重要.目前，叶片多为玻璃纤维增强负荷材料，基体材料为聚酯树脂或环氧树脂。

环氧树脂比聚酯树脂强度高，材料疲劳特性好，且收缩变形小，聚酯材料较便宜它在固化时收缩大，在叶片的连接处可能存在潜在的危险,即由于收缩变形，在金属材料与玻璃钢之间坑能产生裂纹。

2）轮毂轮毂是风轮的枢纽,也是叶片根部与主轴的连接件。

所有从叶片传来的力，都通过轮毂传到传动系统，在传到风力机驱动的对象。

同时轮毂也是控制叶片桨距(使叶片作俯仰转动）的所在。

轮毂承受了风力作用在叶片上的推理、扭矩、弯矩及陀螺力矩.通常安装3片叶片的水平式风力机轮毂的形式为三角形和三通形.轮毂可以是铸造结构，也可以采用焊接结构，其材料可以是铸钢，也可以采用高强度球墨铸铁。

风力发电组成及原理---1. 前言本文将介绍风力发电的组成和原理。

风力发电是一种可再生能源的发电方式，利用风能转化为电能。

它具有环保、可持续和减少碳排放的优点，因此在能源领域得到越来越广泛的应用。

2. 风力发电组成风力发电主要由以下几个组成部分构成：2.1 风机风机是风力发电系统的核心部件，通常由风轮、主轴、发电机和控制系统组成。

它的主要功能是将风能转化为机械能。

2.2 塔筒塔筒是支撑风机的结构，通常由混凝土或钢材制成。

它的高度往往决定着风机所能捕捉到的风能的多少。

2.3 基础基础是承载整个风力发电系统的结构，既可以是混凝土基础，也可以是钢材基础。

它的稳固性对整个系统的安全运行至关重要。

2.4 控制系统控制系统是风力发电系统的大脑，负责监测和控制风机的运行。

它可以根据风速的变化调整风机的转速，并将机械能转化为电能。

3. 风力发电原理风力发电是利用风能将风机旋转，进而驱动发电机产生电能的过程。

其原理如下：- 当风吹过风机的风轮时，风轮受到风力的作用开始旋转。

- 风轮的旋转通过主轴传递给发电机，并带动发电机转动。

- 发电机内部的磁场与线圈之间的相互作用产生电压和电流。

- 电压和电流通过变压器进行升压处理后，输入电网，供应给用户使用。

4. 结论风力发电系统是由风机、塔筒、基础和控制系统等组成的。

利用风力转化为机械能，再通过发电机将机械能转化为电能。

风力发电是一种环保、可持续和有效的发电方式，将在未来的能源领域发挥重要作用。

---请注意，以上内容仅供参考，详细的风力发电原理和组成可能有所变化。

在实际应用中，请参考相关可靠资料和专业人士的建议。

本文内容仅供参考，请勿引用未经确认的内容。

风电原理及结构详解
一、风电原理
风力发电是利用风能转化为电能的原理，通过风力发电机组将风能转化为电能。

当风吹向风力发电机时，风力发电机叶片受到风的冲击而旋转，从而带动发电机转动，产生电能。

通过调节发电机的输出电压和频率，可以实现并网发电，为电网提供稳定的电能。

二、风电结构
风电结构包括风力发电机组、输电线路、变电站等部分。

其中，风力发电机组是风电的核心部分，包括叶片、齿轮箱、发电机、塔筒等部分。

1. 叶片：是风力发电机组中最重要的部分之一，它能够吸收风能并将其转化为机械能，从而驱动发电机转动。

叶片的形状和材料直接影响着风能利用率和发电效率。

2. 齿轮箱：是连接叶片和发电机的中间部分，它将叶片传来的低速旋转转化为高速旋转，从而提高发电机的发电效率。

齿轮箱是风力发电机组中较为昂贵的部分，同时也是故障率较高的部分。

3. 发电机：是风力发电机组中的主要部分之一，它将机械能转化为电能。

发电机通常采用无刷双馈异步发电机或永磁同步发电机等类型。

4. 塔筒：是支撑整个风力发电机组的部分，高度一般在60-100米之间。

塔筒通常采用钢材或混凝土制成，其结构必须能够承受强风、暴雪等极端天气的影响。

5. 输电线路：是将电能从风力发电机组输送到变电站的线路，通常采用高压输电线路，以保证电能传输的稳定性和经济性。

6. 变电站：是将电能从输电线路进一步升压或降压，以满足不同地区用电需求的部分。

变电站通常包括变压器、开关柜等设备。

1。

风力发电机工作原理__图文前言：由于环境污染，人类对大自然的过度开采，我们对无污染、可再生的能源越来越重视。

风能就是这样一种无须燃料、无污染、可再生的能源。

风力发电机作为把风能运用率较高的产品，受到世界各国的重视。

为了让风力发电机更好的为人们服务，今天我们来研究一下风力发电机工作原理。

关键词：风力发电机，风力发电机工作原理，风力发电机结构一、风力发电机结构高由电子控制器操作，电子控制器可以通过风向标来感觉风向。

图中显示了风力发电机偏航。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

7、电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障（即齿轮箱或发电机的过热），该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

8、液压系统：用于重置风力发电机的空气动力闸。

9、冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

10、塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

它可以为管状的塔，也可以是格子状的塔。

管状的塔对于维修人员更为安全，因为他们可以通过内部的梯子到达塔顶。

格状的塔的优点在于它比较便宜。

11、风速计及风向标：用于测量风速及风向。

二、风力发电机原理现代风力发电机采用空气学原理，就像飞机的机翼一样。

风并非“推动”风轮叶片，而是吹过叶片正反面的压差，这种压差会产生升力，令风轮旋转并不断横切风流。

面向来风，从而令风轮刹车。

在风速很低的时候，风力发电机风轮会保持不动。

当到达切入风速时(通常每秒3到4米)，风轮开始旋转并牵引发电机开始发电。

随著风力越来越强，输出功率会增加。

当风速达到额定风速时，风电机会输出其额定功率。

之后输出功率会保留大致不变。

当风速进一步增加，达到切出风速的时候，风电机会刹车，不再输出功率，为免受损。
