国道G320线保山境内段（保山至蒲缥)公路改建工程A1区蒋家湾大桥锥坡施工方案桩号：K6+775（19×30）蒋家湾大桥工程名称：桥梁工程施工单位: 中瑞恒基建设集团有限公司日期: 2014年11月8日蒋家大桥锥坡施工方案第一章工程概况及工程量一、工程概况本项目为国道G320线保山境内段（保山至蒲缥）公路改建工程A1区,起讫里程为K0+000～K9+100，全长8。
94761km。
本桥为跨越箐沟克服地形高差而设,孔跨布置为：全桥左右幅共8联,5×30+5×30+5×30+4×30米。
上部结构采用预应力砼（后张）简支T梁，桥面连续；全桥左右幅共设10道伸缩缝.本桥梁共2个桥台，均采用U形桥台,桥下锥坡及桥头路基8m范围内采用C25片石混凝土防护，锥坡基础采用C25片石混凝土重力式挡土墙，锥坡墙体采用C25片石混凝土墙身，桥下锥坡坡度为1:1.5。
二、编制原则以质量为中心，贯彻执行“首件工程认可制"，实行“高起点、高要求、高质量、重安全、重环保、重细节"精细化组织施工，做到施工技术全面性、可行性、针对性和先进性，结合工程相关特点，抓好重点工序。
以“超前控制、做好首件、典型示范、带动全面”为实施原则，自始至终坚持对施工现场全过程严密监控、动静结合、科学管理、文明施工，实行项目动态管理，通过计划、组织、控制、协调、激励等管理职能，对劳力、设备、材料、资金、技术、方法、环境、能源、信息等进行合理配臵和优化组合，实现质量、安全环保、工期、成本造价、合同履行、企业信誉及社会形象的良好预期目标效果. 三、编制依据（1）、《公路桥涵施工技术规范》(JTG/T F50—2011)(2）、《公路工程技术标准》（JTGB01—2011)（3）、《公路工程质量检验评定标准》（JTG F80/1-2004）（4）、两阶段施工图设计第二章项目管理人员及材料设备进场情况一、施工进度计划K6+775蒋家湾大桥桥台的施工准备工作均已完成，各相关专业技术人员、施工队伍及机械设备均已到位，具备开工条件，计划工期为2014年月日至2014年月日，如有其它因素影响变化，根据实际情况进行适当调整。

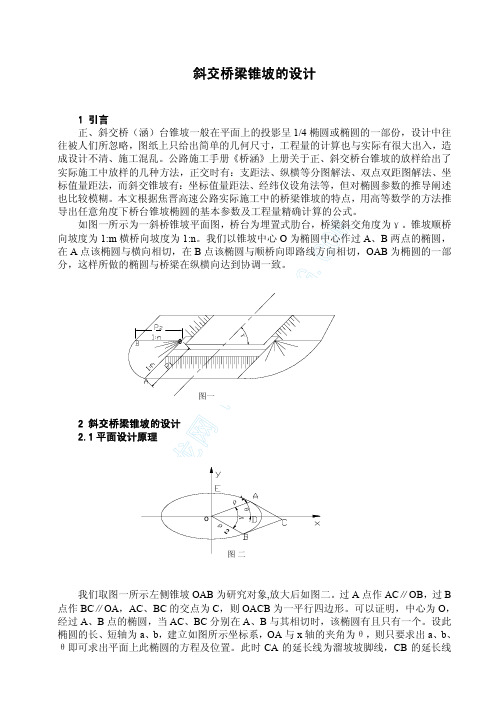

CAD与斜交桥台锥坡放样中铁十二局二公司焦智忠焦双禄[摘要]：本文以石太客专西小坪特大桥为工程背景，对40#桥台锥体护坡采用AutoCAD辅助测量放样进行了详细阐述，为以后各桥台（涵）锥坡放样提供依据和方法。
[关键词]：AutoCAD 坐标计算全站仪桥台锥坡放线[引言]：用本方法进行锥坡放样甚为简捷，大大缩短了现场放样时间，节省了人力，提高了工作效率。
本方法对于斜交桥（涵）台锥坡放样尤为实用，亦适应于正交桥（涵）台锥坡放样。
特别对于桥（涵）台锥坡处于交通主干线或水中或者不便于进行施工现场采用其他方法进行放样时其意义更大。
一、工程简介西小坪特大桥40#台，耳墙顶与桥台下原地面高差约为11.5m，该桥台位于直线与线路成16°斜交。
根据设计图纸在路基路肩下6m处有变坡，无碎落平台，路基原地面较平坦，属旱地无流水无冲刷。
二、外业数据采集1、在现场用全站仪测得桥台锥坡底脚平均高程为835.623m。
由于原地面较平坦故桥台锥坡基础顶面高程取835.6m。
三、内业计算1、根据图纸推算出40#桥台耳墙顶高程为847.123m。
可计算出填土高度为：847.1-835.6=11.5m。
2、当填土高度H≦ 6m时，a=1.5H, b=H；当填土高度H= 6m～12m时，a=1.5H～1.75H, b=1.25H～1.5H；3、由于本例中填土高度为11.5m，路基半幅宽6m，桥台与线路成16°斜交；求a,ba=(6+6×1.5+(11.5-6)×1.75)=24.625/cos16=25.617mb=6×1.25+（11.5-6）×1.5=15.75m4、根据图纸得知40#桥台台尾里程为DK110+550；坐标（X=110550，Y=1000）；胸墙里程为DK110+546.5坐标（X=110546.5，Y=1000）；线路前进方向的方位角为00°00´00"5、计算ABCDEFJH点的坐标Ax=110550+25.617*cos(360°00´00"-74°00´00")=11557.061mAy=1000+25.617*sin(360°00´00"-74°00´00")=975.375mBx=110550+6.242*cos(360°00´00"-74°00´00")=11551.721mBy=1000+6.242*sin(360°00´00"-74°00´00")=994.000mCx=110550+6.242*cos106°00´00"=11548.279mCy=1000+6.242*sin106°00´00"=1006.000mDx=110550+25.617*cos106°00´00"=11542.939mDy=1000+25.617*sin106°00´00"=1024.625m同理求得EFGH点的坐标为：Ex=110572.811m Fx=110567.471mEy=975.375m Fy=994.000mGx=110564.029m Hx=11558.689mGy=1006.000m Hy=1024.625m6、用AutoCAD绘图：点击绘图工具条上的点按钮或者在命令栏输入点命令PO按回车，命令栏显示指定点：依次输入ABCDEFGH点的坐标。
桥台锥坡基础曲线方程的推导及应用根据林新红《桥台锥坡基础曲线方程的推导及应用》由王小波（kaixin100）设计的卡西欧4800（也可用在4850）桥台锥坡基础曲线放样程序，应用此程序进行锥坡放样将大大提高工作效率和保障工程精度。
在实际应用中无论是正交桥台或斜交桥台，锥坡的短轴（程序中：L）始终与路线方向平行且值大小不变；锥坡的长轴（程序中：K）只有在桥台斜交时随着构造物（桥台）纵横轴设计交角（程序中：G"XJIAO"）的变化而变化。
前桥台后桥台锥坡基础曲线放样示意图上面完整布置图中，①,②号桥台锥坡尖点方位角就是尖点对应中桩的切线方位角。
③,④号桥台锥坡尖点方位角任然是尖点对应中桩的切线方位角，但在计算时要±180(程序中为:H=H ±180),而此时P=P-N:Z=1=>P=P≠>Z=2=>P= - P△,为了方便程序计算，规定①,②号桥台锥坡为前锥坡；③,④号桥台锥坡为后锥坡,下列程序中现已都考虑了这些元素，只要计算时分清前后左右就OK了。
程序名：ZPFYLbl 0 :{ABCDEFGHRSZ}：A"HS":B"HJ":C"i1":D"i2":E"X0":F"Y0":G"XJIAO":H"FWJ":R"QZP-1,HZP-2":S"JMD": Z"1-L,2-R"：K=(A-B)C÷cos(90-G) ▲..................显示为锥坡极轴长度值(如果去掉黑三角，K值不显示)L=(A-B)D▲..............................显示为锥坡短半轴长度值(如果去掉黑三角，L值不显示) T=0:N=0：Lbl 1：T"POInt"=T+1 ▲.........................显示坐标值的组数N≥G =>N=G△P=G-N：M=KLsinG÷√（（KsinN)²+(LsinP)²) ▲………………………显示随着加密递增变化而变化的极轴长度值(可去掉黑三角,M值不显示) R=1=>Goto 2≠>R=2=>H=H+180:Goto 3 △………判断是前桥台锥坡还是后桥台锥坡Lbl 2:Z=1=>P=-P≠>Z=2=>P=P:Goto 4 △………判断是前桥台锥坡的左侧锥坡还是右侧锥坡Lbl 3:Z=1=>P=P≠>Z=2=>P=-P△…………………判断是后桥台锥坡的左侧锥坡还是右侧锥坡Lbl 4:"X="：X=E+Mcos(H+P) ▲..................显示随着加密递增变化而变化的极轴末端的X坐标"Y="：Y=F+Msin(H+P) ▲..................显示随着加密递增变化而变化的极轴末端的Y坐标I=0：J=0：Pol（X-U"XC"，Y-V"YC"）：J<0＝＞J=J+360Δ…（XC，YC）表示测站（置镜）点横纵坐标“FWJ=”:J→DMS▲.......................显示随着加密递增变化而变化的放样极坐标方位角“I=”：I▲.............................显示随着加密递增变化而变化的放样极坐标距离N=G=>Goto 0△…………………………N=G程序自动跳回主程序表示锥坡基础曲线计算放样完毕N=N+S：Goto 1注意：N=0时放样的锥坡基础曲线的起点(第一组坐标)，N=G时放样的锥坡基础曲线的终点(返回前的最后一组坐标)，程序在执行返回要求重新输入变量时表示该曲线已计算放样完毕。
桥台锥坡防护、踏步施工技术交底一、工程概况根据施工图设计，本标段的桥台锥坡防护为20级混凝土预制六棱块铺砌，7.5级砂浆砌缝，10级砂浆勾缝，预制块厚度为8cm，单边长22.5cm，对角长45cm，预制20号砼六棱块共85620块，预制混凝土数量共计为：900m3；下面铺筑5cm厚砂砾垫层；坡脚为15号现浇混凝土基础，现浇混凝土数量共计为：580m3；锥坡坡度为1：1.5,本标段需要锥坡防护的桥梁共有9座，6座分离式立交桥，1座中桥（设计同分离式立交桥），2座天桥。
踏步块采用15级混凝土预制，踏步缘石包括A、B、C三种类型，其中A型：80块，B型：892块，C型：80块（共计：1052块），踏步板共1039块，预制混凝土数量共计为：119.614m3，强度均为15级；踏步底座为现浇15号混凝土。
现浇混凝土数量共计为：17.28m3。
二、施工方案1．准备工作（1）清除杂物整理场地。
（2）清查安装主要施工机具。
（3）保证施工场地和水电的畅通。
（4）合理组织施工机构，明确责任，合理分工。
（5）准备满足施工需要的材料。
2．测量定线（1）根据施工设计图纸，准确计算锥坡坡脚、坡面的位置，然后上报测量监理工程师认可。
（2）按测量监理工程师认可后的锥坡坡脚、坡面的位置数据进行放样，并测定出边线，或引桩便于校核，并上报监理工程师。
（3）根据已放出的边线，准确测定出锥坡坡脚、坡面边线和原地面标高，经核查无误后方可挖坡脚基坑。
3．坡脚基坑的开挖、坡面削坡整平（1）根据现场施工设备和施工环境，坡脚基坑的开挖采用人工开挖的方法。
（2）挖出的土不能任意堆放，以免妨碍开挖基坑及其它作业。
（3）坡脚基坑开挖应避免超挖，底面应稍高于设计高程，以保证夯实后满足设计要求。
（4）挖成的坡脚基坑，凡有扰动和毁坏的地方追加开挖深度，并按工程师批准的材料回填到设计标高，分层夯实。
（5）锥坡坡面削坡时，必须在锥坡填土压实度达90%以上后才可削坡成形，严格按照事先放出的边线、计算的数据、设计坡度施工，削坡时采用机械削坡，人工配合整平的方法。
桥台锥坡施工方案编制：审核：审批：一、编制目的及编制依据1.1 编制目的为了确保某合同段范围内某特大桥锥坡施工在质量、进度、安全、文明、环保等方面施工目标的顺利实现，规范项目施工管理行为，参某高速合同文件、设计文件及相关的技术标准、规范等，特制定本施工方案。
1.2 编制依据1、某段(k11+000 ～k17+255)施工设计图2、《公路桥涵施工技术规范》 (JTJ041—2000) 《公路工程质量检验评定标准》(JTG F80/1 —2004) 《公路工程技术标准》 ( JTG B01—2003) 《公路工程地质勘测规范》 (JTJ 064 —98) 《公路工程地质勘测规范》 (JTJ 064 —98) 《公路桥涵地基与基础设计规范》 (JTG D63—2007) 《公路圬工桥涵设计规范》 (JTGD61—2005) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG D62—2004)3、其它相关文件资料二、工程概况2.1 工程概况某特大桥位于某位置，桥梁跨越双U 型山谷，河床宽，山势陡，山谷深达60m，桥位所处地质以硬塑状粉质粘土及弱胶结泥岩为主。
左右线共4 个桥台，桥下锥坡及桥头路基10m范围内采用预制实心C25混凝土六棱快进行防护，锥坡基础采用C20 现浇混凝土，锥坡锥体顶50cm采用C20 现浇混凝土做压顶，桥下锥坡坡度为1:1.5 。
三、人员、机械配置项目部管理人员配置按专业成立作业班组，小组所有人上岗前均需培训合格。
各小组配备人员数量如下：2）机械设备为满足施工要求，本工程配备主要机械设备如下：主要配备的施工机械设备表四、施工方法及工艺4.1 总体施工方案概述本桥锥坡采用常规施工工艺施工，经测量放样后先开挖锥坡基础，并检验合格，同时对施工所用的砂、水泥、六棱块、水等按照规范要求进行逐项检测，以上检测都合格后开始进行锥坡的施工。
施工工艺流程如图4.1-1 所示：图4.1-1 锥坡施工工艺流程图4.2 主要施工方法、工艺4.2.1 准备工作1、施工材料：砌筑、勾缝砂浆强度为M7.5，稠度30～50mm；预制块采用C25 砼，为正六边形，边长18.65cm，厚10cm。
正斜交锥坡坐标计算程序锥坡坐标放样程序（正交钭交）4850ZUI BO(文件名)383字节A“X1”：B“Y1”：C“X2”：D“Y3”：E“X3”：F“Y3”：N：LbI 1：Fixm：POI (C-A, D-B) : G=E+I cos J : H=F+I sin J:POI（C-G，D-H）：Z[1]=I：Z[2]=J：POI（G -E，H- F）：Z[3]=I：Z[4]=J：LbI 1：{Z}：Z[5]=Z[1]÷N：Z[6]=Z[3]÷N：ReC（Z×Z[5]，Z[2]）:Q=G+I：R=H+J：ReC（（Z-1）×Z[6]，Z[4]）:V=E+I：W=F+J：ReC（(Z+1)×Z[5]，Z[2]）:S =G+I：K =H+J：ReC（Z×Z[6]，Z[4]）:P=E+I：U=F+J：POI（Q -V，R-W）：Z[7]=J：POI（S-P，K-U）：Z[8]=J：X=(Vtan Z[7]-W-Stan Z[8]+K)÷(tan Z[7]- tan Z[8]):”X=”:X▲Y=(X-S) tanZ[8]+K:”Y=”:Y▲ GoTo 1锥坡坐标放样程序（正交钭交）5800ZUI BO(文件名)20→Dimz:“X1”?A：“Y1”?B：“X2”?C：“Y2”?D：“X3”?E：“Y3”?F：?N：POL (C-A, D-B) : E+I cos (J)→G : F+I sin（ J）→H:POL（C-G，D-H）：I→Z[1]:J→Z[2]：POL（G -E，H- F）：I→Z[3]:J→Z[4]：LbI 1:?Z:Z[1]÷N→Z[5]:Z[3]÷N→Z[6]：G+(Z×Z[5])×cos (Z[2])→Q: H+(Z×Z[5]）×sin (Z[2])→R：E+(Z-1)×Z[6]×cos (Z[4])→V:F+(Z-1）×Z[6] sin (Z[4])→W：G+(Z+1)×Z[5]×cos(Z[2])→S:H+(Z+1)×Z[5]×sin (Z[2])→K ：E+(Z×Z[6])×cos(Z[4])→P:F+(Z×Z[6])×sin (Z[4])→U：POL（Q -V，R-W）：J→Z[7]：POL（S-P，K-U）：J→Z[8]：(Vtan (Z[7])-W-Stan (Z[8])+K)÷(tan (Z[7])- tan (Z[8]))→X:”X=”:X▲(X-S) tan(Z[8])+K→Y:”Y=”:Y▲ GoTo 1锥坡放样说明:X1、Y1是锥顶坐标：X2、Y2：X3、Y3：是锥脚坐标，N是几等分：Z是点号：本程只需输入锥顶,锥脚,三个坐标,输入几等分,及第几号点就OK啦:不管长轴短轴,什么正交斜交锥坡放样计算程序（简单易用.绝对精品）根据林新红《桥台锥坡基础曲线方程的推导及应用》由王小波（kaixin100）设计的卡西欧4850P桥台锥坡基础曲线放样程序，应用此程序进行锥坡放样将大大提高工作效率和保障工程精度。
