管道图纸基础知识

安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

(3) 一般管道穿外墙的管道加防水套管。

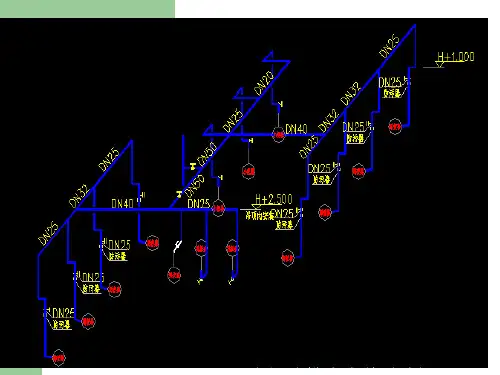

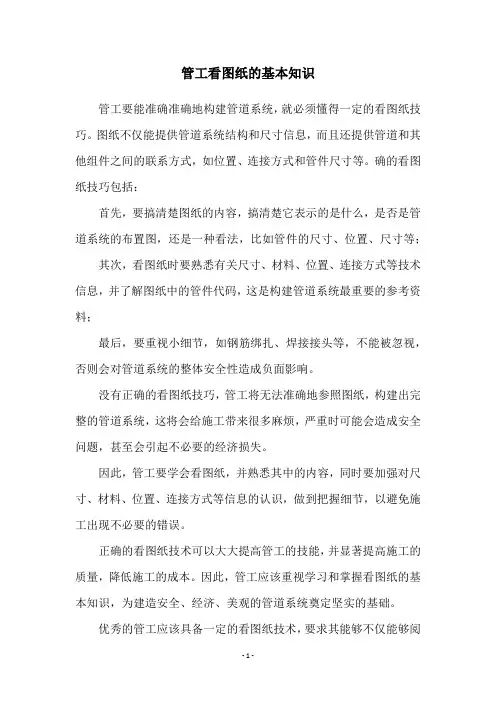

管工看图纸的基本知识
管工要能准确准确地构建管道系统，就必须懂得一定的看图纸技巧。

图纸不仅能提供管道系统结构和尺寸信息，而且还提供管道和其他组件之间的联系方式，如位置、连接方式和管件尺寸等。

确的看图纸技巧包括：
首先，要搞清楚图纸的内容，搞清楚它表示的是什么，是否是管道系统的布置图，还是一种看法，比如管件的尺寸、位置、尺寸等；
其次，看图纸时要熟悉有关尺寸、材料、位置、连接方式等技术信息，并了解图纸中的管件代码，这是构建管道系统最重要的参考资料；
最后，要重视小细节，如钢筋绑扎、焊接接头等，不能被忽视，否则会对管道系统的整体安全性造成负面影响。

没有正确的看图纸技巧，管工将无法准确地参照图纸，构建出完整的管道系统，这将会给施工带来很多麻烦，严重时可能会造成安全问题，甚至会引起不必要的经济损失。

因此，管工要学会看图纸，并熟悉其中的内容，同时要加强对尺寸、材料、位置、连接方式等信息的认识，做到把握细节，以避免施工出现不必要的错误。

正确的看图纸技术可以大大提高管工的技能，并显著提高施工的质量，降低施工的成本。

因此，管工应该重视学习和掌握看图纸的基本知识，为建造安全、经济、美观的管道系统奠定坚实的基础。

优秀的管工应该具备一定的看图纸技术，要求其能够不仅能够阅
读图纸，而且还能够熟悉所有相关规范和技术要求，具备良好的焊接及安装技能，并有足够的智慧和经验来防止发生偏差。

简而言之，学习看图纸的基本知识不仅能提高管工的施工水平，而且也能保证施工质量和安全性。

同时，掌握看图纸的基本知识也能帮助管工正确地安装和拆卸管道系统，从而更好地发挥管道系统的功能。

市政管道工程识图的相关知识施工图识读是所有工程人的必修技能之一，今天就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP△钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插 n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接△PE管（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等△FRP管3.给水管件①配件 n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

通信管道设计基础知识电缆通信管道是由人孔或手孔将管路连接起来组成的。

可分为用户管道和中继管道。

用户管道按其使用要求可分为主干管道和配线管道。

管道的特点：容量大、可以保护电缆、只占用地下断面有利于市政规划和建设第一节目前建设管道所用的材料目前通信管道建设混凝土管和塑料管两种，混凝土管主要采用6孔混凝土管，塑料管主要采用波纹管和多孔梅花管。

混凝土管的种类根据混凝土管管材所用的材料和其制造方法不同，分为干打管和湿打管两种，目前较多采用的是干打法。

干打法：制管的材料：425水泥和粗砂或中砂，按1：3的比例加入30％的水，（温度为15－20℃时）。

制管方法：1、搅拌均匀砂浆2、将砂浆装入管模分层夯实3、拆模后，谅12－24小时（视当时气候温度而定）4、在水池中侵泡养护七昼夜。

5、浇水养护21个昼夜。

制造时的优缺点1、制作较湿打管简单2、管芯钢管容易抽出3、容易拆卸管模4、管孔内壁较光滑5、水泥用量较大6、需要建设水池等设施湿打法：制管的材料：按150＃混凝土配制（石子的粒径不大于1cm）制管方法：1、搅拌均匀混凝土2、将混凝土倒入管模中进行震动捣实成型3、蒸汽养护二小时左右（视当时气候温度而定）4、拆模后进行露天养护14昼夜以上制造时的有缺点1、因采用蒸汽养护，管模周转率低，制造成本增加。

2、拆模和抽出管芯较麻烦3、管孔内壁不够光滑4、因增加石子用量水泥用量减少，比干打管较少约15％－20％。

5、不需建设水池水泥水化作用较好。

混凝土管的规格、体积和重量1、混凝土管的规格：目前我国所采用的混凝土管的规格及立体图如下：混凝土管规格图单位：mm混凝土管的外壁厚度：主要根据对抗压、抗折强度及抗冲击强度的要求而定的。

我国和其它国家混凝土管外壁厚度均采用25mm。

混凝土管的长度：混凝土管每节的长度，主要由重量来决定，混凝土管重量较大，因此每节长度不宜过长，否则给施工带来较多的困难，通常根据常用的四孔、六孔混凝土管的重量确定每节的长度为60cm。

管道图纸基础知识各专业设计的大致划分与联系：管道布置的设计阶段及版次：1、基础工程设计阶段：管道走向图（初版）依据：根据管道仪表流程图（PID）和A、B、C、D版的平面布置图绘制。

作用：验证设备布置方案，吊装、维修方案，研究管廊的宽度和层数。

2、详细工程设计阶段：E版、F版、G版E版，设备调整，设备基础、楼面、墙及平台开孔、管口方位条件等。

（研究版）F版，确定仪表位置，管道支架，确认管口准确方位、平台等最终条件。

（设计版）G版，各专业会签，（修改），完成图样用于管道的预制和安装。

（施工版）管道布置图的一般规定：1.图幅：A0、A1，简单管路可用A2。

2.比例：常用比例1∶25；当图面比较简单时，可采用比例1∶50。

一套平面和立面图纸中，除小的局部剖视图外，比例应一致。

若局部剖视图比例不一致，应在其下方注明比例。

视图的配置和图名：(1)多层厂房或装置按楼层或标高分别绘制，对于不同标高的多层管廊，应分别绘制每层的平面图。

图名分两行书写；如：管道布置图，管道布置图，管道布置图；×××平面，Ⅰ-Ⅰ剖视图，Ⅰ—Ⅰ、Ⅱ—Ⅱ剖面。

(2)如果不同标高的图样绘制在同一张图面上，则在图形的下方注明标高。

首先绘制平面图，再根据需要确定剖面图。

视图的配置：一组平面、立面或剖面图，可以绘制在一张图纸上，也可以分别绘制在不同的图纸上。

图名下行写该平面的标高或剖视图名称。

根据工艺复杂程度，至少绘1~2个能反映工段（装置）全貌的大剖视图，大剖视图用Ⅰ-Ⅰ、Ⅱ-Ⅱ表示，局部小剖视图用A-A、B-B符号。

少用大剖视，多用小剖视，避免管道重复绘制。

图线(HG20519.1-2009)在管道布置图上，管道线应区别于一般的轮廓线，用醒目的线条来表示。

字体及字高7，5，3.5(3)，2.5管道布置图的种类：管道平面布置图（管道安装图或配管图）；管道轴测图（空视图或管段图）；外界管道图；伴热管道图；非标管件图；非标管架图。

管道图纸入门基础知识管道工程是现代建筑中至关重要的组成部分之一，而管道图纸作为管道工程的指导和设计依据，在工程建设中起着至关重要的作用。

本文将介绍管道图纸的入门基础知识，包括常用符号、图纸类型和绘制要点等内容。

一、常用符号在管道图纸中，为了方便与工程实际相对应，采用了一系列特定的符号来表示不同的元件和构造。

以下是常用的管道图符号：1. 管道：用直线表示，通常会标注管道的直径、材料和标准。

2. 弯头：用弧线表示，通常会标注弯头的弯曲角度和半径。

3. 连接件：用符号表示，如焊缝、法兰等。

4. 阀门：用特定图形表示，通常会标注阀门的类型、大小和控制方向。

5. 泵：用特定符号表示，通常会标注泵的种类和工作参数。

6. 支架：用特定形状表示，通常会标注支架的形式和安装方式。

以上仅是常见的一些符号，实际应用中还有更多的符号需要学习和使用。

二、图纸类型管道图纸按照不同的目的和内容可以分为多种类型，主要包括布置图、立管图和细部图。

1. 布置图：用于管道系统的整体布置和位置安排，主要包括管道走向、设备位置和主要连接关系等。

2. 立管图：用于展示管道系统的垂直布置，主要包括管道的垂直走向、高差和支架设置等。

3. 细部图：用于展示管道系统的细节构造，如阀门、法兰、连接件等的安装方式和尺寸等。

不同的图纸类型具有不同的功能和表达方式，在实际应用中需要根据需要进行选择和组合。

三、绘制要点绘制管道图纸时需要注意以下要点，以确保图纸的准确性和可读性：1. 制定规范：制定统一的绘图规范，包括图纸比例、字体大小、符号使用等。

这有助于提高图纸的一致性和规范性。

2. 选择视图：根据不同的需求选择合适的视图，包括平面视图、剖视图和立体视图等。

清晰明了的视图能够更好地传达管道系统的布置和结构。

3. 标注尺寸：在图纸上标注管道和构件的尺寸，包括长度、直径、高度等。

标注的尺寸应准确无误，以确保施工过程中的精确度。

4. 标明材料：在图纸上标注管道和构件的材料和标准，以便施工人员在实际操作中选用适当的材料。
