空调水系统冷冻水泵、冷却水泵设置位置的意见

冷冻水泵,是一个冷冻水循环系统,一般应用于中央空调等大型制冷设备中. 冷冻水泵的选择原则: 通常选用每秒转速在30~150转的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍(单台工作时取1.1,两台并联工作时取1.2).水泵的扬程应为它承担的供回水管网最不利环路的总水压降的 1.1~1.2倍.最不利环路的总水压降,包括冷水机组蒸发器的水压降Δp1,该环路中并联的各台空调末端装置的水压损失最大一台的水压降Δp2,该环路中各种管件的水压降与沿程压降之和.冷水机组蒸发器和空调末端装置的水压降,可根据设计工况从产品样本中查知;环路管件的局部损失及环路的沿程损失应经水力计算求出,在估算时,可大致取每100m管长的沿程损失为5mH2O.这样,若最不利环路的总长(即供,回水管管长之和)为L,则冷水泵扬程H(mH2O)可按下式估算. Hmax =Δp1 +Δp2 +0.05L(1+ K) 式中K为最不利环路中局部阻力当量长度总和与直管总长的比值.当最不利环路较长时K取0.2~0.3;最不利环路较短时K取0.4~0.6. 冷却水泵,采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能象阀门一样安装于管路之中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点.具有高效节能,运行平稳等优点,且轴封采用耐磨机械密封,无泄漏使用寿命长.冷却水泵的选择原则: 1) 冷却水泵的流量应为冷水机组冷却水量的1.1倍. 2) 水泵的扬程就为冷水机组冷凝器水压降Δp1,冷却塔开式段高度Z,管路沿程损失及管件局部损失四项之和的1.1~1.2倍.Δp1和Z可从有关产品样本中查得;沿程损失和局部损失应从水力计算求出,作估算时,管路中管件局部损失可取5mH2O,沿程损失可取每100m管长约5 mH2O.若冷却水系统来回管长为L,则冷却水泵所需扬程的估算值H(mH2O)约为H =Δp1 + Z + 5 + 0.05L 3) 依据冷却水泵的流量和扬程,参考有关水泵性能参数选用冷却水泵. 以上便是冷冻水泵和冷却水泵在空调应用中的选择原则,根据各自不同的特性,选择不同的水泵来进行工作.。

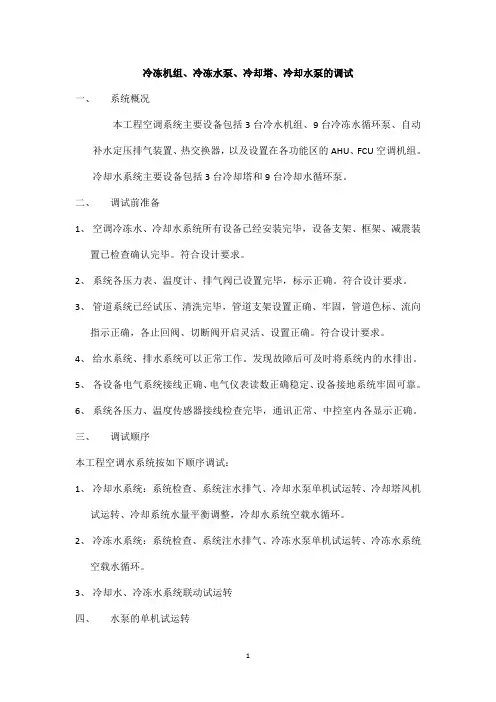

冷冻机组、冷冻水泵、冷却塔、冷却水泵的调试一、系统概况本工程空调系统主要设备包括3台冷水机组、9台冷冻水循环泵、自动补水定压排气装置、热交换器，以及设置在各功能区的AHU、FCU空调机组。

冷却水系统主要设备包括3台冷却塔和9台冷却水循环泵。

二、调试前准备1、空调冷冻水、冷却水系统所有设备已经安装完毕，设备支架、框架、减震装置已检查确认完毕。

符合设计要求。

2、系统各压力表、温度计、排气阀已设置完毕，标示正确。

符合设计要求。

3、管道系统已经试压、清洗完毕，管道支架设置正确、牢固，管道色标、流向指示正确，各止回阀、切断阀开启灵活、设置正确。

符合设计要求。

4、给水系统、排水系统可以正常工作。

发现故障后可及时将系统内的水排出。

5、各设备电气系统接线正确、电气仪表读数正确稳定、设备接地系统牢固可靠。

6、系统各压力、温度传感器接线检查完毕，通讯正常、中控室内各显示正确。

三、调试顺序本工程空调水系统按如下顺序调试：1、冷却水系统：系统检查、系统注水排气、冷却水泵单机试运转、冷却塔风机试运转、冷却系统水量平衡调整，冷却水系统空载水循环。

2、冷冻水系统：系统检查、系统注水排气、冷冻水泵单机试运转、冷冻水系统空载水循环。

3、冷却水、冷冻水系统联动试运转四、水泵的单机试运转1、水泵在试运转前，电动机的转向应符合泵的转向；各紧固连接部位不应松动；泵的附属系统的管路应冲洗干净，保持通畅、安全；保护装置应灵敏、可靠；盘车应灵活、正常。

2、水泵启动前，泵的入口阀门全开，出口阀门全闭，其余阀门全开。

3、泵的试运转应在各独立的附属系统试运转正常后进行。

4、泵的启动和停止必须符合设计要求，泵在设计负荷下连续运转不应少于2小时。

检查记录电动机的电流、电压、温度等数据，检查记录泵进出口压力。

5、泵启动后缓慢开启泵出口阀门，直至达到电动机额定电流。

观察记录各泵的电压、电流、电动机温度6、填写《水泵单机试运转记录》五、冷却塔调试及冷却系统水量平衡1、点动冷却塔风机，确认风机转向是否正确。

空调冷冻水与冷却水系统的调试方案讲解空调冷冻水与冷却水系统的调试是空调系统工程中非常重要的一个环节，调试过程的好坏将直接影响整个空调系统的运行效果和能耗。

下面将对空调冷冻水与冷却水系统的调试方案进行讲解。

一、空调冷冻水系统调试方案1. 首先进行液相管路的检查和泄漏测试。

2. 确认冷冻水管路通畅，逐一启动循环水泵、冷冻水泵，确保泵运行正常。

3. 确定冷冻机组的工作状态，设定回水温度、进水温度，确保系统内部循环畅通。

4. 进行压缩机进出口压力的测试，根据系统工作状态，设定压缩机的输出压力，比较设定压力和实际压力是否相符，进行调整。

5. 测定冷冻水进出口温度，根据实际情况和设备厂家的说明，设定设备的供回水温度，确保回水温度和进水温度之间的温差控制在合理范围内。

6. 测定冷冻机组的冷却剂流量，并确保设备满负荷运行时，流量与压力稳定，并消除瞬间水流振荡的因素。

7. 对冷冻机组的压缩机、水泵、制冷剂控制系统等进行调试，确保设备能够满足预定的供冷需求。

8. 在完成以上步骤后，对整个冷冻水系统进行一次系统综合测试。

测试结果应该进行记录并对整个系统进行考核，保证设备能够稳定运行。

二、空调冷却水系统调试方案1. 检查冷却水系统的液相管路，进行泄漏测试和泵的检查。

2. 启动循环水泵和冷却水泵，确保泵的运转状态正常。

3. 调整循环水泵和冷却水泵的水量调节阀，调整流量和水压的平衡，保证系统内部连通。

4. 根据空调设备厂家的说明书，设定设备的入口和出口水温。

5. 测定冷却水泵进出口水温、压力和流量等水力参数，比较设定参数和实际参数的差异，并进行调整。

6. 对冷却水系统进行系统综合测试，测试结果应该进行记录并对整个系统进行评估，保证设备能够稳定运行。

以上就是针对空调冷冻水与冷却水系统的调试方案的详细讲解，通过进行多项测试和调试，能够确保设备的稳定运行，实现节能减排和减少故障的目标。

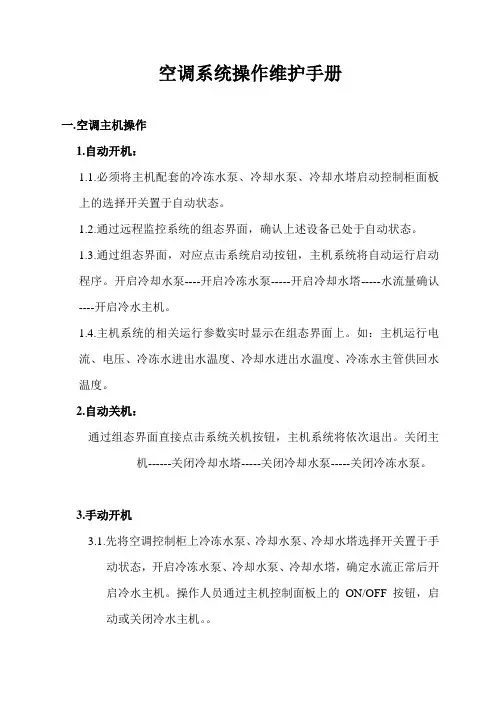

空调系统操作维护手册一.空调主机操作1.自动开机：1.1.必须将主机配套的冷冻水泵、冷却水泵、冷却水塔启动控制柜面板上的选择开关置于自动状态。

1.2.通过远程监控系统的组态界面，确认上述设备已处于自动状态。

1.3.通过组态界面，对应点击系统启动按钮，主机系统将自动运行启动程序。

开启冷却水泵----开启冷冻水泵-----开启冷却水塔-----水流量确认----开启冷水主机。

1.4.主机系统的相关运行参数实时显示在组态界面上。

如：主机运行电流、电压、冷冻水进出水温度、冷却水进出水温度、冷冻水主管供回水温度。

2.自动关机：通过组态界面直接点击系统关机按钮，主机系统将依次退出。

关闭主机------关闭冷却水塔-----关闭冷却水泵-----关闭冷冻水泵。

3.手动开机3.1.先将空调控制柜上冷冻水泵、冷却水泵、冷却水塔选择开关置于手动状态，开启冷冻水泵、冷却水泵、冷却水塔，确定水流正常后开启冷水主机。

操作人员通过主机控制面板上的ON/OFF按钮，启动或关闭冷水主机。

4.手动关机4.1.先关闭冷水主机-----关闭冷却水塔------关闭冷却水泵----10分钟后关闭冷冻水泵。

5.冷水主机操作详细使用方法请参阅厂家提供的使用说明书；二、室内风柜、盘管风机操作将面板选择开关置于COOL位置,冷水主机正常开机后，室内盘管风机温度建议设置为人体感觉最为舒适的24℃-25℃。

盘管风机的风速根据使用要求可以选择高、中、低三速，建议设置为中速或低速，此状态运行平稳安静和节能。

关闭空调：只需将选择开关置于OFF位置即可。

三、新风机为保持室内空气清新，新风机因在工作时间段保持开启状态。

四、空调系统日常保养1.风机盘管1.1.定期清洗室内盘管风机回风过滤网，保持风量充足。

1.2定期检查清理冷凝排水管，保持排水畅通。

2.空调主机2.1.定期检查机组运行压力，运行电流。

2.2.定期检查机组运行噪声、振动。

3.冷冻水泵3.1.定期检查水泵运行电压、电流是否异常。
