堤防工程质量评定表

1

2020年4月19日

水利水电工程单元工程施工质量验收评定表及填表说明即红皮书

文档仅供参考

1

2020年4月19日 堤防工程填表说明

1.本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。

2.单位工程、分部工程名称应按《项目划分表》确定的名称填写。单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。工序前加“△”者为主要工序。

3.工序施工质量验收评定应具下述条件进行验收评定：①工序中所有施工内容已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.工序施工质量验收评定应按下述程序进行验收评定：①施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；②施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人履行相应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。

5.监理复核内容包括：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；③在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定（核定）工序施工质量等级，相关责任人履行相应签认手续。

6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条文档仅供参考

2

2020年4月19日 件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在一个工作日内进行复核。

8.监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL

堤防工程

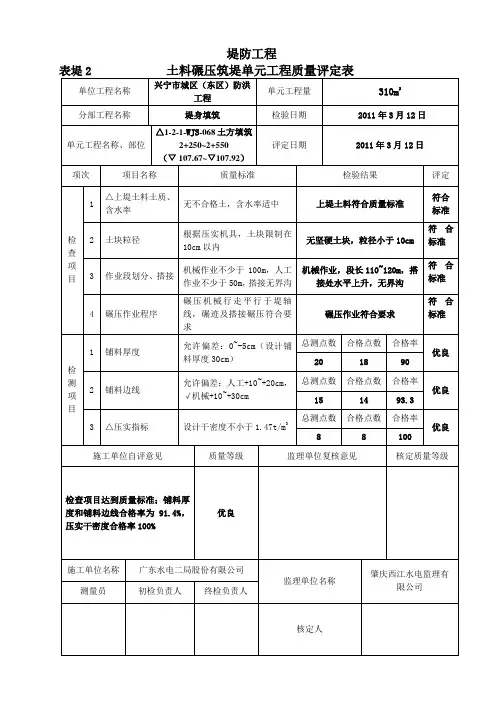

表堤2 土料碾压筑堤单元工程质量评定表

单位工程名称 兴宁市城区（东区）防洪工程 单元工程量 310m3

分部工程名称 堤身填筑 检验日期 2011年3月12日

单元工程名称、部位 △1-2-1-WJS-068土方填筑2+250~2+550

（▽ 107.67~▽107.92） 评定日期 2011年3月12日

项次 项目名称 质量标准 检验结果 评定

检查项目 1 △上堤土料土质、含水率 无不合格土，含水率适中 上堤土料符合质量标准 符合标准

2 土块粒径 根据压实机具，土块限制在10cm以内 无坚硬土块，粒径小于10cm 符合标准

3 作业段划分、搭接 机械作业不少于100m，人工作业不少于50m，搭接无界沟 机械作业，段长110~120m，搭接处水平上升，无界沟 符合标准

4 碾压作业程序 碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求 碾压作业符合要求 符合标准

检测项目 1 铺料厚度 允许偏差：0~-5cm（设计铺料厚度30cm） 总测点数 合格点数 合格率

优良

20 18 90

2 铺料边线 允许偏差：人工+10~+20cm，√机械+10~+30cm 总测点数 合格点数 合格率

优良

15 14 93.3

3 △压实指标 设计干密度不小于1.47t/m3 总测点数 合格点数 合格率

优良

8 8 100

施工单位自评意见 质量等级 监理单位复核意见 核定质量等级

检查项目达到质量标准；铺料厚度和铺料边线合格率为91.4%，压实干密度合格率100% 优良

施工单位名称 广东水电二局股份有限公司

监理单位名称 肇庆西江水电监理有限公司 测量员 初检负责人 终检负责人

核定人 单元工程质量评定现场检测表

测量人： 日期：2011年3月12日

初检负责人： 日期：2011年3月12日

水利水电工程 SL239—

1999

土料碾压筑堤单元工程质量评定表 堤 防 8—2

单位工程名称 单元类别

分部工程名称 检验日期

日

单元工程名称、部位 评定日期

日项次项目名称质量标准检查记录

检查项目1△上堤土料土质、含水率无不合格土，含水率适中

2土块粒径根据压实机具，土块限制在 ㎝以内

3作业段划分、搭接机械作业不小于100m，人工作业不小于50 m，搭接无界沟

4碾压作业程序碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求

项次项目名称允许偏差（㎝）实测值

12345678

检测项1铺料厚度0～﹣5㎝（设计铺料厚度 ㎝）

2铺料边线人工 ﹢10～﹢20㎝机械 ﹢10～﹢30㎝ 目3△压实指标设计干密度不小于 KN/㎥

施工单位自评意见质量等级监理单位复核意见核定质量等

主要检查（测）项目全部符合质量标准，一般检查项目达到质量标准，铺料厚度和铺料边线合格率 %，土体压实干密度合格率 %，最小干密度 ，达到设计值的 %。

施工单位名称 监理单位名称

初检复检终检

核定人 水利水电工程 SL239

—1999

土料碾压筑堤单元工程质量评定表

堤 防 8—2

单位工程名称堤身工程SZ-I-A1单元类别 堤身填筑SZ-I-A1-B2 分部工程名称检验日期日

单元工程名称、部位 土料碾压填筑SZ-I-A1-B2-C1第 层评定日期

日

项次项目名称质量标准检查记录

检查项目1△上堤土料土质、含水率无不合格土，含水率适中

2土块粒径根据压实机具，土块限制在 ㎝以内

3作业段划分、搭接机械作业不小于100m，人工作业不小于50 m，搭接无界沟

4碾压作业程序碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求

项次项目名称允许偏差（㎝）实测值

12345678

检测项目1铺料厚度0～﹣5㎝（设计铺料厚度 ㎝）

2铺料边线人工 ﹢10～﹢20㎝机械 ﹢10～﹢30㎝

3△压实指标设计干密度不小于 KN/㎥

施工单位自评意见质量等级监理单位复核意见核定质量等

.

.

水利水电工程

施工质量验收评定表及填表说明

二〇一三年十月 .

.

编 写 说 明

为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8），包含省水利厅[2011]854号文中要求填写的见证取样表等。堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加20个。工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水.
