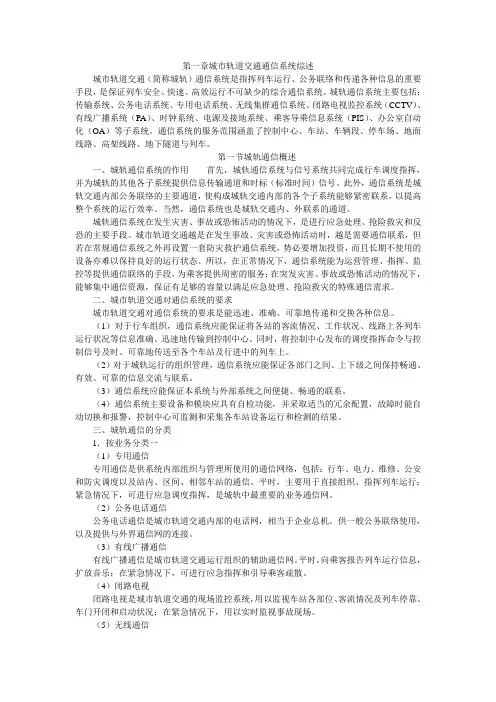

第一章城市轨道交通通信系统综述
城市轨道交通（简称城轨）通信系统是指挥列车运行、公务联络和传递各种信息的重要手段，是保证列车安全、快速、高效运行不可缺少的综合通信系统。城轨通信系统主要包括：传输系统、公务电话系统、专用电话系统、无线集群通信系统、闭路电视监控系统（CCTV）、有线广播系统（PA）、时钟系统、电源及接地系统、乘客导乘信息系统（PIS）、办公室自动化（OA）等子系统。通信系统的服务范围涵盖了控制中心、车站、车辆段、停车场、地面线路、高架线路、地下隧道与列车。
第一节城轨通信概述
一、城轨通信系统的作用 首先，城轨通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。此外，通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。当然，通信系统也是城轨交通内、外联系的通道。
城轨通信系统在发生灾害、事故或恐怖活动的情况下，是进行应急处理、抢险救灾和反恐的主要手段。城市轨道交通越是在发生事故、灾害或恐怖活动时，越是需要通信联系，但若在常规通信系统之外再设置一套防灾救护通信系统，势必要增加投资，而且长期不使用的设备亦难以保持良好的运行状态。所以，在正常情况下，通信系统能为运营管理、指挥、监控等提供通信联络的手段，为乘客提供周密的服务；在突发灾害、事故或恐怖活动的情况下，能够集中通信资源，保证有足够的容量以满足应急处理、抢险救灾的特殊通信需求。
二、城市轨道交通对通信系统的要求
城市轨道交通对通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。
（1）对于行车组织，通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。同时，将控制中心发布的调度指挥命令与控制信号及时、可靠地传送至各个车站及行进中的列车上。
（2）对于城轨运行的组织管理，通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。

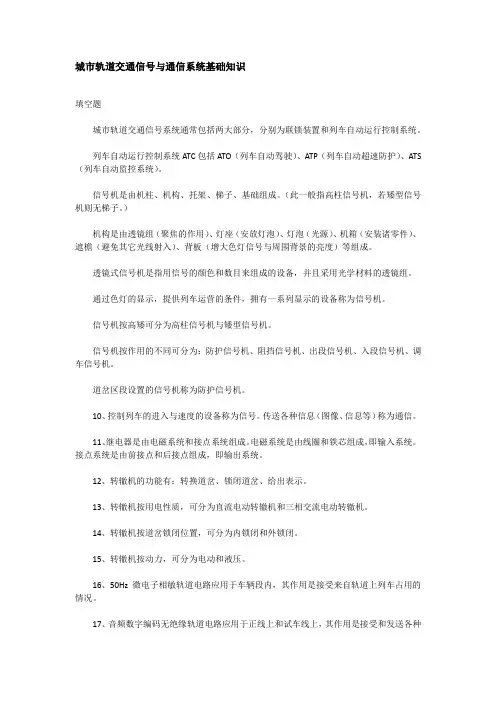

城市轨道交通信号与通信系统基础知识
填空题
城市轨道交通信号系统通常包括两大部分，分别为联锁装置和列车自动运行控制系统。
列车自动运行控制系统ATC包括ATO（列车自动驾驶）、ATP（列车自动超速防护）、ATS（列车自动监控系统）。
信号机是由机柱、机构、托架、梯子、基础组成。（此一般指高柱信号机，若矮型信号机则无梯子。）
机构是由透镜组（聚焦的作用）、灯座（安放灯泡）、灯泡（光源）、机箱（安装诸零件）、遮檐（避免其它光线射入）、背板（增大色灯信号与周围背景的亮度）等组成。
透镜式信号机是指用信号的颜色和数目来组成的设备，并且采用光学材料的透镜组。
通过色灯的显示，提供列车运营的条件，拥有一系列显示的设备称为信号机。
信号机按高矮可分为高柱信号机与矮型信号机。
信号机按作用的不同可分为：防护信号机、阻挡信号机、出段信号机、入段信号机、调车信号机。
道岔区段设置的信号机称为防护信号机。
10、控制列车的进入与速度的设备称为信号。传送各种信息（图像、信息等）称为通信。
11、继电器是由电磁系统和接点系统组成。电磁系统是由线圈和铁芯组成，即输入系统。接点系统是由前接点和后接点组成，即输出系统。
12、转辙机的功能有：转换道岔、锁闭道岔、给出表示。
13、转辙机按用电性质，可分为直流电动转辙机和三相交流电动转辙机。
14、转辙机按道岔锁闭位置，可分为内锁闭和外锁闭。
15、转辙机按动力，可分为电动和液压。
16、50Hz微电子相敏轨道电路应用于车辆段内，其作用是接受来自轨道上列车占用的情况。
17、音频数字编码无绝缘轨道电路应用于正线上和试车线上，其作用是接受和发送各种信息。
18、轨道电路的作用是用来监督线路上是否有列车占用和向列车发送各种信息。
19、利用钢轨作回路所构成的电路称为轨道电路。
20、联锁是指信号、道岔、进路之间相互制约的关系。
城市轨道交通通信与信号系统
一、城市轨道交通通信系统
城市轨道交通通信系统一般由传输系统、公务电话系统、专用有线调度系统、无线列车调度系统、闭路电视监控系统、广播系统、时钟系统、乘客信息系统、不间断电源（uninterrupted power supply，UPS）系统等子系统组成，构成传送话音、数据和图像等各种信息的综合业务通信网。
1、传输系统
传输系统是整个通信网络的纽带，它为各通信子系统及电力系统、信号系统、自动售检票（automatic fare collection，AFC）系统、消防报警系统、办公网络等提供传输通道，将各车站、车辆段、停车场的设备与控制中心的设备连接起来。传输系统一般用光纤连接，构成双环路拓扑结构网络。
2、公务电话系统
公务电话系统为城市轨道交通运营提供办公电话、传真等业务，同时在控制中心、车站、车辆段、停车场等也设置公务电话，它既可作为办公电话使用，也可作为专用有线调度电话的备用设备，一旦有线调度电话出现故障，可临时应急使用。
3、专用有线调度系统
专用有线调度系统是为行车指挥、维修、抢险等设置的专用通信系统。
4.、无线列车调度系统
无线列车调度系统主要是用于固定人员（调度员、值班员）与流动人员（司机、维修人员、列检人员等）之间的通话。
5、闭路电视监控系统
闭路电视监控系统是城市轨道交通运营管理及保证运输安全的重要手段，它为控制中心的调度员、各车站值班员、公安值班人员等提供列车运行、乘客疏导、防灾救火、事件突发等情况下的现场视频信息。
6、广播系统
广播系统在为乘客提供列车到发时间和安全提示信息的同时，还能在发生紧急情况或突发事件时为乘客提供疏散信息。
7、时钟系统 时钟系统主要用于为行车组织提供统一的标准时间，并向其他系统提供标准时间信号。
8、乘客信息系统
乘客信息系统的主要功能是为乘客提供关于行车时刻表、安全提示、视频等方面的文字或多媒体视频信息。
城市轨道交通信号与通信系统基础知识
填空题
城市轨道交通信号系统通常包括两大部分，分别为联锁装置和列车自动运行控制系统。
列车自动运行控制系统ATC包括ATO（列车自动驾驶）、ATP（列车自动超速防护）、ATS（列车自动监控系统）。
信号机是由机柱、机构、托架、梯子、基础组成。（此一般指高柱信号机，若矮型信号机则无梯子。）
机构是由透镜组（聚焦的作用）、灯座（安放灯泡）、灯泡（光源）、机箱（安装诸零件）、遮檐（避免其它光线射入）、背板（增大色灯信号与周围背景的亮度）等组成。
透镜式信号机是指用信号的颜色和数目来组成的设备，并且采用光学材料的透镜组。
通过色灯的显示，提供列车运营的条件，拥有一系列显示的设备称为信号机。
信号机按高矮可分为高柱信号机与矮型信号机。
信号机按作用的不同可分为：防护信号机、阻挡信号机、出段信号机、入段信号机、调车信号机。
道岔区段设置的信号机称为防护信号机。
10、控制列车的进入与速度的设备称为信号。传送各种信息（图像、信息等）称为通信。
11、继电器是由电磁系统和接点系统组成。电磁系统是由线圈和铁芯组成，即输入系统。接点系统是由前接点和后接点组成，即输出系统。
12、转辙机的功能有：转换道岔、锁闭道岔、给出表示。
13、转辙机按用电性质，可分为直流电动转辙机和三相交流电动转辙机。
14、转辙机按道岔锁闭位置，可分为内锁闭和外锁闭。
15、转辙机按动力，可分为电动和液压。
16、50Hz微电子相敏轨道电路应用于车辆段内，其作用是接受来自轨道上列车占用的情况。
17、音频数字编码无绝缘轨道电路应用于正线上和试车线上，其作用是接受和发送各种信息。
18、轨道电路的作用是用来监督线路上是否有列车占用和向列车发送各种信息。
19、利用钢轨作回路所构成的电路称为轨道电路。
20、联锁是指信号、道岔、进路之间相互制约的关系。
