三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
图2-5 按钮联锁的正反转控制线路
按图2-5接线，实验操作步骤如下：
(1) 按控制屏启动按钮，接通三相交流电源；
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。按停止按钮SB3，使电动机停转；
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。按停止按钮SB3，使电动机停转。
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：
按正向启动按钮SB1，电机正转，接触器KM1工作，按下SB3电机停止运行； 按反向启动按钮SB2，电机反转，接触器KM2工作，按下SB3电机停止运行；
2. 接触器和按钮双重联锁的正反转控制线路
按图2-6接线，经检查无误后，方可进行通电操作。实验操作步骤如下：
图2-6 接触器和按钮双重联锁的正反转控制线路
(1) 按控制屏启动按钮，接通三相交流电源。 (2) 按 正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。按停止按钮SB3，使电动机停转。
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。按停止按钮SB3，使电动机停转。
(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生？ (5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？ (6) 失压与欠压保护
按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动？
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：
实验报告
课程名称： 电器原理 指导老师：_ 孙丹 _______成绩：__________________
实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：
一、实验目的和要求（必填） 二、实验内容和原理（必填）
三、主要仪器设备（必填） 四、操作方法和实验步骤
五、实验数据记录和处理 六、实验结果与分析（必填）
七、讨论、心得
一、实验目的和要求
1．通过对三相异步电动机点动控制和自锁控制线路的实际安装 接线，掌握由电气原理图变换成安装接线图的知识；
2．通过实验进一步加深理解点动控制和自锁控制的特点以及在 机床控制中的应用。
3．掌握三相异步电动机正反转的原理和方法，加深对电气控 制系统各种保护、自锁、
互锁等环节的理解；
4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同 接法，并熟悉在操作过程
中有哪些不同之处；
5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装 接线，掌握由电气原理图
接成实际操作电路的方法。
6．学会分析、排除继电--接触控制线路故障的方法.
二、实验内容和原理
1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：
(1) 电磁系统─铁心、吸引线圈和短路环；
(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；
(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；
(4) 接线端子，反作用弹簧等。
2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。使两个电器不能同时专业：电气工程与自动化

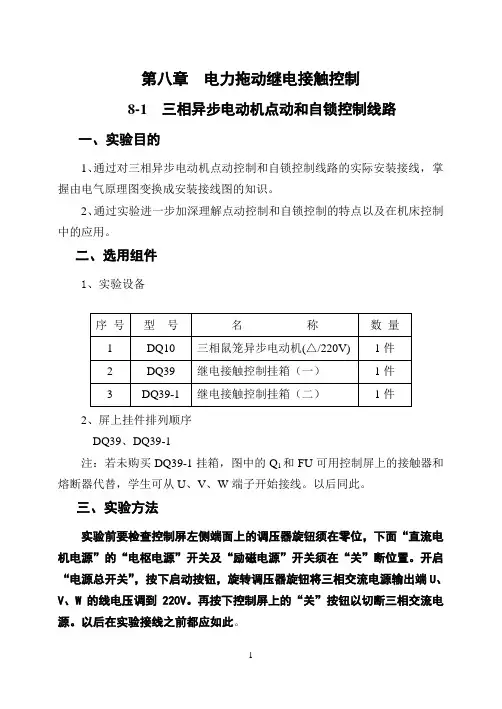

1 第八章 电力拖动继电接触控制
8-1 三相异步电动机点动和自锁控制线路
一、实验目的
1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线， 掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
二、选用组件
1、实验设备
序 号 型 号 名 称 数 量
1 DQ10 三相鼠笼异步电动机(△/220V) 1件
2 DQ39 继电接触控制挂箱（一） 1件
3 DQ39-1 继电接触控制挂箱（二） 1件
2、屏上挂件排列顺序
DQ39、DQ39-1
注：若未购买DQ39-1挂箱，图中的Q1和FU可用控制屏上的接触器和熔断器代替，学生可从U、V、W端子开始接线。以后同此。
三、实验方法
实验前要检查控制屏左侧端面上的调压器旋钮须在零位，下面“直流电机电源”的“电枢电源”开关及“励磁电源”开关须在“关”断位置。开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。再按下控制屏上的“关”按钮以切断三相交流电源。以后在实验接线之前都应如此。 2 1、三相异步电动机点动控制线路：
图8-1 点动控制线路
按图8-1接线。图中SB1、KM1选用DQ39上元器件，Q1、FU1、FU2 、FU3 、FU4选用DQ39-1上元器件，电机选用DQ10（△/220V）。接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。线接好经指导老师检查无误后，按下列步骤进行实验：
电动机连续控制线路图
讲授人: 张守保
科 目：电机与拖动
班 级: 06秋(3)班
时 间: 2008-04-03
地 点:综合楼107
教学课题 电动机连续控制线路图
教学目标 知识目标 1． 了解电动机连续控制线路图组成元件和设备
2． 理解自锁现象
3．理解电动机连续控制线路图的工作原理
能力目标 1．提高学生逻辑思维和创造能力
2．提高学生分析问题、解决问题的能力
情感目标 培养学生对电动机控制线路的兴趣
教学重点 电动机连续控制线路工作原理
教学难点 自锁的理解
教学方法 讲述法、比较法、分析归纳法
教 具 PPT课件
教学过程 教学内容 教师活动 学生活动
一
复习回顾
电动机点动控制线路图
点动控制：指需要电动机作短时断续工作时，只要按下按钮电动机就转，松开按钮电动机就停止动作的控制。
工作原理：
合上电源开关QS，接通电源。
启动：按下按钮SB KM线圈得电 KM主触头闭合 电动机运转
停止：松开按钮SB KM线圈失电 KM主触头断开 电动机停转
出示点动控制线路图
提问
什么是点动控制？
出示定义
教师领读
提问
点动控制工作原理是什么？
出示原理
教师领读
看一看
说一说
指名回答
伴读
指名回答
伴读
二
新课引入 引言：
在电动机的控制中，常常需要电动机连续的运转，那么什么叫连续控制如何才能连续运转今天我们一起来学习
讲述
出示线路图
提问
连续控制线路图与点动控制线路图中元件有什么不同？
讲述增加的元件功能
提问
当合上QS，按下按钮SB1时会有什么现象？
出示现象
得出总结
提问
当在上述工作后按下SB2又会出现什么现象？
讲述得出结论
提问
分析什么是连续控制？
观察
指名回答
想一想
自由回答
观察
想一想
自由回答
指名回答
三
新课讲授 电动机连续控制线路
