多普勒雷达信号处理技术的优化研究

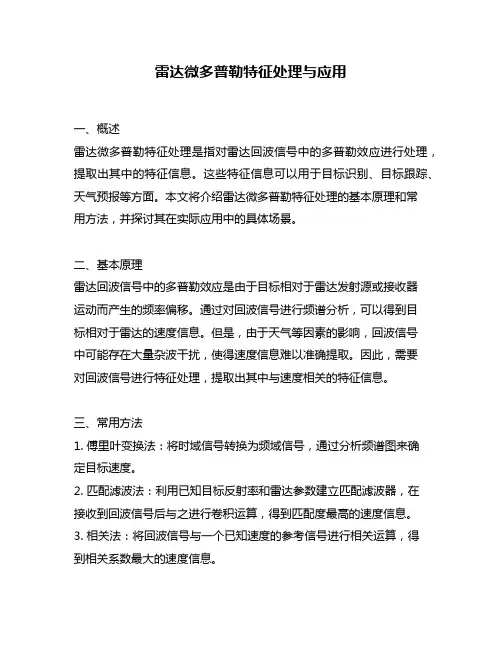

雷达微多普勒特征处理与应用

一、概述

雷达微多普勒特征处理是指对雷达回波信号中的多普勒效应进行处理，提取出其中的特征信息。这些特征信息可以用于目标识别、目标跟踪、天气预报等方面。本文将介绍雷达微多普勒特征处理的基本原理和常用方法，并探讨其在实际应用中的具体场景。

二、基本原理

雷达回波信号中的多普勒效应是由于目标相对于雷达发射源或接收器运动而产生的频率偏移。通过对回波信号进行频谱分析，可以得到目标相对于雷达的速度信息。但是，由于天气等因素的影响，回波信号中可能存在大量杂波干扰，使得速度信息难以准确提取。因此，需要对回波信号进行特征处理，提取出其中与速度相关的特征信息。

三、常用方法

1. 傅里叶变换法：将时域信号转换为频域信号，通过分析频谱图来确定目标速度。

2. 匹配滤波法：利用已知目标反射率和雷达参数建立匹配滤波器，在接收到回波信号后与之进行卷积运算，得到匹配度最高的速度信息。

3. 相关法：将回波信号与一个已知速度的参考信号进行相关运算，得到相关系数最大的速度信息。 4. 频谱拟合法：将回波信号进行高阶谱分析，通过对频谱曲线进行拟合来确定目标速度。

四、应用场景

1. 目标识别：利用雷达微多普勒特征处理技术可以提取出目标的运动特征，从而对目标进行识别和分类。例如，在航空领域中，可以通过分析飞机的雷达回波信号来判断其机型和飞行状态。

2. 目标跟踪：在雷达跟踪系统中，利用微多普勒特征处理技术可以准确提取出目标的速度信息，并结合其他传感器数据进行目标跟踪和预测。

3. 天气预报：雷达微多普勒特征处理技术可以用于分析天气现象中的风场变化，从而提高天气预报的准确性。例如，在台风监测中，可以通过分析台风眼壁区域的雷达回波信号来判断台风强度和移动路径。

4. 地质勘探：雷达微多普勒特征处理技术可以用于地质勘探中的岩层识别和地下水探测。例如，在石油勘探中，可以通过分析地下油藏中的雷达回波信号来判断其含油性质和分布情况。

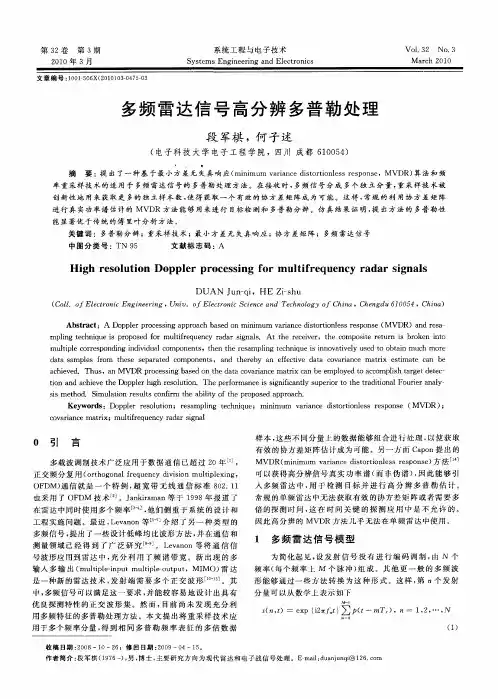

第３２卷第３期　２０１０年３月　系统工程与电子技术　Ｓｙｓｔｅｍｓ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ｅｌｅｃｔｒｏｎｉｃｓ　ＶｏＩ＿３２　ＮＯ．３　Ｍａｒｃｈ　２０１０　

文章编号：１００１　５０６Ｘ（２０１０）０３—０４７５　０３　

多频雷达　信号高　分辨多普勒处理　

段军棋，何子述　

（电子科技大学电子工程学院，四川成都６１００５４）　

摘　要：提出了一种基于最小方差无失真响应（ｍｉｎｉｍｕｍ　ｖａｒｉａｎｃｅ　ｄｉｓｔｏｒｔｉｏｎｌｅｓｓ　ｒｅｓｐｏｎｓｅ，ＭＶＤＲ）算法和频　

率重采样技术的适用于多频雷达信号的多普勒处理方法。在接收时，多频信号分成多个独立分量，重采样技术被　创新性地用来获取更多的独立样本数，使得获取一个有效的协方差矩阵成为可能。这样，常规的利用协方差矩阵　

进行真实功率谱估计的ＭＶＤＲ方法能够用来进行目标检测和多普勒分辨。仿真结果证明，提出方法的多普勒性　能显著优于传统的傅里叶分析方法。　

关键词：多普勒分辨；重采样技术；最小方差无失真响应；协方差矩阵；多频雷达信号　

中图分类号：ＴＮ　９５　文献标志码：Ａ　

Ｈｉｇｈ　ｒｅｓｏｌｕｔｉｏｎ　Ｄｏｐｐｌｅｒ　ｐｒｏｃｅｓｓｉｎｇ　ｆｏｒ　ｍｕｌｔｉｆｒｅｑｕｅｎｃｙ　ｒａｄａｒ　ｓｉｇｎａｌｓ　

ＤＵＡＮ　Ｊｕｎ—ｑｉ，ＨＥ　Ｚｉ—ｓｈｕ　

（Ｃｏｌ１．ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｕｎｉｖ．ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　Ｃｈｉｎａ，Ｃｈｅｎｇｄｕ　６１００５４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　Ｄｏｐｐｌｅｒ　ｐｒｏｃｅｓｓｉｎｇ　ａｐｐｒｏａｃｈ　ｂａｓｅｄ　ｏｎ　ｍｉｎｉｍｕｍ　ｖａｒｉａｎｃｅ　ｄｉｓｔｏｒｔｉｏｎｌｅｓｓ　ｒｅｓｐｏｎｓｅ（ＭＶＤＲ）ａｎｄ　ｒｅｓａ　ｍｐｌｉｎｇ　ｔｅｃｈｎｉｑｕｅ　ｉｓ　ｐｒｏｐｏｓｅｄ　ｆｏｒ　ｍｕｈｉｆｆｅｑｕｅｎｃｙ　ｒａｄａｒ　ｓｉｇｎａｌｓ．Ａｔ　ｔｈｅ　ｒｅｃｅｉｖｅｒ，ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｒｅｔｕｒｎ　ｉｓ　ｂｒｏｋｅｎ　ｉｎｔｏ　ｍｕｌｔｉｐｌｅ　ｃｏｒｒｅｓｐｏｎｄｉｎｇ　ｉｎｄｉｖｉｄｕａｌ　ｃｏｍｐｏｎｅｎｔｓ，ｔｈｅｎ　ｔｈｅ　ｒｅｓａｍｐｌｉｎｇ　ｔｅｃｈｎｉｑｕｅ　ｉｓ　ｉｎｎｏｖａｔｉｖｅｌｙ　ｕｓｅｄ　ｔＯ　ｏｂｔａｉｎ　ｍｕｃｈ　ｍｏｒｅ　ｄａｔａ　ｓａｍｐｌｅｓ　ｆｒｏｍ　ｔｈｅｓｅ　ｓｅｐａｒａｔｅｄ　ｃｏｍｐｏｎｅｎｔｓ，ａｎｄ　ｔｈｅｒｅｂｙ　ａｎ　ｅｆｆｅｃｔｉｖｅ　ｄａｔａ　ｃｏｖａｒｉａｎｅｅ　ｍａｔｒｉｘ　ｅｓｔｉｍａｔｅ　ｃａｎ　ｂｅ　ａｃｈｉｅｖｅｄ．Ｔｈｕｓ，ａｎ　ＭＶＤＲ　ｐｒｏｃｅｓｓｉｎｇ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｄａｔａ　ｅｏｖａｒｉａｎｃｅ　ｍａｔｒｉｘ　ｃａｎ　ｂｅ　ｅｍｐｌｏｙｅｄ　ｔＯ　ａｃｃｏｍｐｌｉｓｈ　ｔａｒｇｅｔ　ｄｅｔｅｃ—　ｔｉｏｎ　ａｎｄ　ａｃｈｉｅｖｅ　ｔｈｅ　Ｄｏｐｐｌｅｒ　ｈｉｇｈ　ｒｅｓｏｌｕｔｉｏｎ．Ｔｈｅ　ｐｅｒｆｏｒｍａｎｃｅ　ｉｓ　ｓｉｇｎｉｆｉｃａｎｔｌｙ　ｓｕｐｅｒｉｏｒ　ｔｏ　ｔｈｅ　ｔｒａｄｉｔｉｏｎａｌ　Ｆｏｕｒｉｅｒ　ａｎａｌｙ—　ｓｉｓ　ｍｅｔｈｏｄ．Ｓｉｍｕｌａｔｉｏｎ　ｒｅｓｕｌｔｓ　ｃｏｎｆｉｒｍ　ｔｈｅ　ａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｐｒｏｐｏｓｅｄ　ａｐｐｒｏａｃｈ．　

长春理工大学

硕士学位论文

多普勒雷达系统信号处理技术的研究

姓名：阎真

申请学位级别：硕士

专业：信息与通信工程

指导教师：陈殿仁

20100301摘要

本文所讨论的多普勒雷达系统是基于本项目组与吉林省科技厅合作项目“毫米波

汽车防撞雷达的研究’’，应用在汽车安全领域。作为主动安全装置的汽车防撞雷达，对

其的研发在改善道路安全，减少交通事故，保障社会治安等方面都具有深远的现实意

义。

本文首先从分析雷达模糊函数入手，确定雷达的工作体制，即分段ＳＴＬＦＭＣＷ体

制，并概述了ＳＴＬＦＭＣＷ雷达的基本工作原理；然后从系统的视角分析其整体设计方

案，依次选定雷达的各项参数指标；接着本文着重对目标识别算法进行了分析和研究：

分别从快慢时间维出发，分析快时间维拉伸处理及频域配对原理，慢时间维

ＭＴＩ．ＷＦＦＴ－ＭＴＤ处理方法，以及利用恒频校正，恒虚警检测和Ｃｈｉｒｐ．Ｚ变换等方法进一步提高检测精度；最后利用Ｍａｔｌａｂ软件对总体算法方案作了仿真验证并对其分辨力

性能进行了分析。仿真结果表明，本文所分析的信号处理方案具有一定的可行性，能够保证汽车防

撞雷达在复杂的工作环境里正常工作。通过检测本车与前方车辆的相对距离和速度，

及时向驾驶员预警，在一定程度上保证车内人员的安全。但此方案只是作为一次尝试，

希望能够为后续工程实现提供一定的理论基础。

关键词：汽车防撞雷达分段ＳＴＬＦＭＣＷ检测精度目标识别

ＩＡＢＳＴＲＡＣＴ

ＴｈｉｓＤｏｐｐｌｅｒｒａｄａｒｓｙｓｔｅｍｄｉｓｃｕｓｓｅｄｂｙｔｈｉｓａｒｔｉｃｌｅｉｓｂａｓｅｄｏｎａｐｒｏｊｅｃｔｎａｍｅｄ”ｓｔｕｄｙｏｆＭｉｌｌｉｍｅｔｅｒ－ｗａｖｅａｕｔｏｍｏｔｉｖｅａｎｔｉ—ｃｏｌｌｉｓｉｏｎｒａｄａｒ¨，ｗｈｉｃｈｉｓｏｕｒｌａｂｏｒａｔｏｒｙｔｅａｍｉｎｃｏｏｐｅｒａｔｉｏｎ、玑ｔｌｌｔｈｅＪｉｌｉｎＰｒｏｖｉｎｃｉａｌＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＡｇｅｎｃｙ．Ｉｔｕｓｅｄｉｎｔｈｅｆｉｅｌｄｏｆａｕｔｏｍｏｔｉｖｅｓａｆｅｔｙ．Ａｓａａｃｔｉｖｅｓａｆｅｔｙｄｅｖｉｃｅｓ，ｔｈｅｓｔｕｄｙｏｆａｕｔｏｍｏｔｉｖｅａｎｔｉ－ｃｏｌｌｉｓｉｏｎｒａｄａｒｈａｖｅＳＯｆａｒ－ｒｅａｃｈｉｎｇｐｒａｃｔｉｃａｌｓｉｇｎｉｆｉｃａｎｃｅｔｏｉｍｐｒｏｖｅｒｏａｄｓａｆｅｔｙ，ｒｅｄｕｃｅｔｒａｆｆｉｃａｃｃｉｄｅｎｔｓ，ａｎｄｓａｆｅｇｕａｒｄｓｏｃｉａｌｓｅｃｕｒｉ劬Ｉｎｔｈｉｓｐａｐｅｒ，ｓｔａｒｔｉｎｇｆｒｏｍａｎａｌｙｚｉｎｇｒａｄａｒａｍｂｉｇｕｉｔｙｆｕｎｃｔｉｏｎｉｓｏｒｄｅｒｔｏｄｅｔｅｒｍｉｎｅｔｈｅｒａｄａｒ’Ｓｏｐｅｒａｔｉｎｇｓｙｓｔｅｍ，ｎａｍｅｌｙ，ＰｉｅｃｅｗｉｓｅＳＴＬＦＭＣＷ（ＳｙｍｍｅｔｒｉｃａｌＴｒｉａｎｇｌｅＬｉｎｅａｒＦｒｅｑｕｅｎｃｙＭｏｄｕｌａｔｉｏｎＣｏｎｔｉｎｕｏｕｓＷａｖｅ）ｓｙｓｔｅｍ，ａｎｄｓｕｍｍａｒｉｚｅｓｔｈｅｂａｓｉｃｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅｏｆＳＴＬＦＭＣＷｒａｄａｒ．Ｔｈｅｎｆｒｏｍｔｈｅｐｅｒｓｐｅｃｔｉｖｅｏｆｔｈｅｓｙｓｔｅｍ。Ｓｏｖｅｒａｌｌｄｅｓｉｇｎ，ｃｈｏｏｓｅａｌｌｔｈｅｐａｒａｍｅｔｅｒｓｏｆｔｈｅｒａｄａｒ．Ｆｏｃｕｓｅｄｏｎａｎａｌｙｓｉｓａｎｄｒｅｓｅａｒｃｈｏｎｔａｒｇｅｔｉｄｅｎｔｉｆｉｃａｔｉｏｎａｌｇｏｒｉｔｈｍｓ．Ｒｅｓｐｅｃｔｉｖｅｌｙａｃｃｏｒｄｉｎｇｔｏｆａｓｔａｎｄｓｌｏｗｔｉｍｅｄｉｍｅｎｓｉｏｎ，ａｎａｌｙｚｅｓｔｈｅｆａｓｔｔｉｍｅｄｉｍｅｎｓｉｏｎｓｔｒｅｔｃｈｐｒｏｃｅｓｓｉｎｇａｎｄｆｒｅｑｕｅｎｃｙｄｏｍａｉｎｍａｔｃｈｉｎｇｐｒｉｎｃｉｐｌｅ，ｔｈｅｓｌｏｗｔｉｍｅｄｉｍｅｎｓｉｏｎＭＴＩ—ｗｅｉｇｈｔｅｄＦＦＴ－ＭＴＤｍｅｔｈｏｄｓａｎｄｔｈｅｕｓｅｏｆｃｏｎｓｔａｎｔｆｒｅｑｕｅｎｃｙｃｏｒｒｅｃｔｉｏｎ，ＣＦＡＲｄｅｔｅｃｔｉｏｎａｎｄＣｈｉｒｐ－Ｚｔｒａｎｓｆｏｒｍｍｅｔｈｏｄｓｔｏｆｕｒｔｈｅｒｉｍｐｒｏｖｅｔｈｅｄｅｔｅｃｔｉｏｎａｃｃｕｒａｃｙ．Ｆｉｎａｌｌｙ，ｔｈｅｏｖｅｒａｌｌｐｒｏｇｒａｍｈａｓｂｅｅｎｍａｔｌａｂｓｉｍｕｌａｔｉｏｎａｎｄａｎａｌｙｓｅｓｒｅｓｏｌｕｔｉｏｎｐｅｒｆｏｒｍａｎｃｅＳｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｓｉｇｎａｌｐｒｏｃｅｓｓｉｎｇｐｒｏｇｒａｍａｎａｌｙｚｅｄｉｓｆｅａｓｉｂｌｅｔｏｓｏｍｅｅｘｔｅｎｔ，ａｎｄｉｓａｂｌｅｔｏｅｎｓｕｒｅｔｈｅａｕｔｏｍｏｔｉｖｅａｎｔｉ－ｃｏｌｌｉｓｉｏｎｒａｄａｒｗｏｒｋｉｎｇｉｎａｃｏｍｐｌｅｘｅｎｖｉｒｏｎｍｅｎｔ．Ｂｙｔｅｓｔｉｎｇｔｈｅｒｅｌａｔｉｖｅｄｉｓｔａｎｃｅａｎｄｓｐｅｅｄｂｅｔｗｅｅｎｔｈｅｖｅｈｉｃｌｅｉｎｆｒｏｎｔａｎｄ

多普勒雷达技术在气象观测中的应用研究

引言

多普勒雷达技术是一种重要的无源雷达技术，广泛应用于气象观测领域。它通过测量回波信号的频率变化，可以获取物体的运动速度和方向信息。在气象观测中，多普勒雷达技术被用于测量大气中降水粒子的速度，从而提供重要的降水和风场信息。本文就多普勒雷达技术在气象观测中的应用进行研究，并探讨其在气象预报和灾害预警中的潜力。

多普勒雷达技术原理及仪器配置

多普勒雷达利用多普勒效应，即当观测者和物体相对运动时，会导致观测到的频率变化。在气象观测中，多普勒雷达发射的脉冲信号被降水粒子回波所散射，而这些粒子运动会导致回波信号的频率发生改变。通过测量这种频率变化，可以计算出降水粒子的速度和方向信息。

多普勒雷达系统一般包括发射机、接收机、天线和信号处理单位。发射机产生高功率电磁波脉冲，由天线发射出去。当降水粒子遇到这些电磁波时，会发生散射现象，并且一部分散射回来，被天线接收。接收到的信号经过放大、滤波和混频等处理后，送入信号处理单位进行多普勒处理。最终，通过计算频率差值，得到降水粒子的速度和方向信息。

多普勒雷达在降水观测中的应用

多普勒雷达技术在降水观测中发挥着重要的作用。传统的气象雷达可以测量降水的位置和强度，但无法获取降水粒子的速度信息。而多普勒雷达可以提供降水粒子的速度分布，从而对降水系统的发展和演变有更深入的理解。

首先，多普勒雷达可以确定降水粒子的速度和方向，从而提供风场信息。风场是影响降水发展和移动的重要因素之一。通过多普勒雷达的观测，可以获取降水粒子的垂直和水平速度分布，进而得到大气环流情况和云体运动特征。这对气象预报和天气系统分析具有重要意义。

其次，多普勒雷达还可以对降水过程中的气象现象进行定量分析。通过测量降水粒子的速度和大小分布，可以判断降水形态（如雨、雪、冰雹等）。此外，多普勒雷达还可以检测到大气中的微物理现象，比如乳化和凝华过程。这对于理解降水形成机制、改进天气预报模型等具有重要意义。
