隔离变压器的工作原理与作用是什么

单相隔离变压器工作原理

单相隔离变压器是电力系统中重要的电气设备之一，它主要用于将两个不同电压等级的电网隔离，同时实现电压变换、电气隔离、滤波和保护等功能。本文将从电磁感应、隔离作用、电压变换、滤波作用和保护作用等方面介绍单相隔离变压器的工作原理。

1. 电磁感应

单相隔离变压器是基于电磁感应原理工作的。它由一个初级绕组和一个次级绕组组成，这两个绕组之间通过电磁耦合连接在一起。当交流电通过初级绕组时，会产生交变的磁场，这个磁场会感应到次级绕组中，从而产生感应电动势。这个感应电动势的大小取决于输入电压、频率以及变压器的磁路和绕组匝数等因素。

2. 隔离作用

单相隔离变压器的另一个重要作用是实现电气隔离。在电力系统中，不同的电压等级之间需要相互隔离，以避免不同电压等级的电路之间发生短路等危险情况。单相隔离变压器通过变压比和相位差的调整，使得输出电压与输入电压之间实现电气隔离，从而保证了电力系统的安全稳定运行。

3. 电压变换

单相隔离变压器还可以实现电压变换的功能。通过改变变压器的变比和相位差，可以将输入电压升高或降低，以满足不同设备的工作需求。例如，如果输入电压较低，可以通过增大变压器的变比来提高输出电压；如果输入电压较高，则可以通过减小变压器的变比来降低输出电压。

4. 滤波作用

单相隔离变压器还可以用于滤波，将交流电源中的谐波分量去除，从而使得输出的电源波形更加平滑。滤波器通常与隔离变压器一起使用，以实现更好的滤波效果。

5. 保护作用

单相隔离变压器还可以实现保护作用。在电力系统中，当线路中发生过电压、过电流等故障时，隔离变压器可以起到一定的保护作用，防止故障扩大。同时，隔离变压器还可以防止雷电等自然灾害对电力设备造成的损害。

总之，单相隔离变压器在电力系统中具有重要的作用。它通过电磁感应原理实现电压变换、电气隔离、滤波和保护等功能，保证了电力系统的安全稳定运行。

bxg3-35隔离变压器说明书

摘要：

1.概述

2.产品特点

3.工作原理

4.产品规格

5.应用范围

6.安装与维护

7.安全注意事项

正文：

【概述】

bxg3-35 隔离变压器是一种常用的电力设备，主要用于电压的变换和隔离。它能够将高压电转换为低压电，以满足不同电气设备的电压需求，同时，它还能隔离电路，保证人身安全和设备的稳定运行。

【产品特点】

bxg3-35 隔离变压器具有以下特点：

1.结构紧凑，体积小，安装方便。

2.效率高，损耗低，节能环保。

3.抗干扰能力强，对电源电压的波动有较好的抑制作用。

4.采用优质材料，具有良好的耐热性和抗老化性能。

【工作原理】 bxg3-35 隔离变压器的工作原理是利用电磁感应，将输入的高压电压通过变换器降低到所需的低压电压，同时，变换器与负载之间设有隔离层，有效地隔离了电路，保护了人身安全和设备的稳定运行。

【产品规格】

bxg3-35 隔离变压器的主要规格如下：

1.输入电压：35kV

2.输出电压：380V/220V

3.额定容量：500kVA

4.效率：≥98%

5.空载电流：≤5%

【应用范围】

bxg3-35 隔离变压器广泛应用于以下领域：

1.住宅小区、商业建筑等民用建筑的电力设备。

2.工厂、矿山等工业企业的电力设备。

3.机场、火车站、医院等公共设施的电力设备。

【安装与维护】

1.安装前，应检查设备是否完好，安装位置是否合适，确保安装环境干燥、通风。

2.安装时，应按照设备说明书进行，确保接线正确，螺丝紧固。

3.设备运行中，应定期检查设备的温度、声音等，发现异常应及时停机检查。

4.定期对设备进行清洁和维护，确保设备的正常运行。 【安全注意事项】

1.在使用设备时，应确保电气设备完好，电源电压稳定。

2.在设备运行中，严禁触碰设备，防止触电。

3.在设备维护时，应先停机，切断电源，确保人身安全。

博学笃行 自强不息

1

隔离变压器与普通变压器的区别

隔离变压器和普通变压器是电力系统中常见的电气设备，两者在原理、结构和应用方面都存在着一些明显的区别。本文将以“隔离变压器与普通变压器的区别”为主题，就这两种变压器的工作原理、结构特点以及应用场景进行详细的介绍和比较。

一、工作原理的区别

隔离变压器和普通变压器在工作原理上存在着一定的差异。普通变压器是通过磁耦合原理实现电压的变换，即通过磁感应线圈的耦合作用，使得输入端和输出端的电压比例发生改变。而隔离变压器则是通过两个完全独立的线圈相互绝缘来实现电压的变换，输入端和输出端之间不存在任何物理上的电气连接。因此，隔离变压器能够在电气上实现输入端和输出端之间的绝对隔离，有效地保护电路中的设备和人员安全。

二、结构特点的区别

隔离变压器和普通变压器在结构特点上也存在一些明显的差异。普通变压器的结构相对简单，一般由铁芯、主绕组和副绕组组成。而隔离变压器则具有两个独立的绕组，互相绝缘并且通过铁芯连接在一起，相互之间没有电气上的接触。此外，隔离变压器还通常配备有绝缘屏蔽层以提高安全性能。 博学笃行 自强不息

2

三、应用场景的差异

由于隔离变压器具有绝缘功能，因此在某些特殊的应用场景中，隔离变压器相较于普通变压器有着更为广泛的应用。以下是几个常见的应用场景：

1. 电子设备和实验室电源隔离：在电子设备和实验室电源供应中，往往需要将电网供电与设备之间进行隔离，用以防止电网中的干扰和意外事故。隔离变压器能够完美地满足这一需求。

2. 医疗设备电源隔离：在医疗设备中，隔离变压器被广泛应用于电源的旁路隔离，以确保医疗设备和病人之间的绝对安全。

3. 电力系统中的绝缘变压器：为了避免电力系统中的地线故障对整个系统的影响，往往采用绝缘变压器进行隔离，确保故障的限制在一个局部区域内。

总结：

隔离变压器和普通变压器在工作原理、结构特点和应用场景等方面都存在着明显的差异。隔离变压器通过独立的绕组和铁芯实现输入和输出之间的绝缘，具有更高的安全性能，被广泛应用于需要电气博学笃行 自强不息

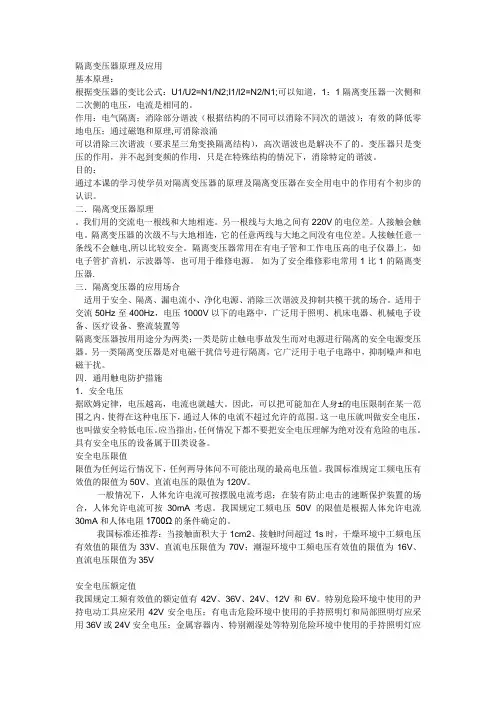

隔离变压器原理及应用

基本原理：

根据变压器的变比公式：U1/U2=N1/N2;I1/I2=N2/N1;可以知道，1：1隔离变压器一次侧和二次侧的电压，电流是相同的。

作用：电气隔离；消除部分谐波（根据结构的不同可以消除不同次的谐波）；有效的降低零地电压；通过磁饱和原理,可消除浪涌

可以消除三次谐波（要求星三角变换隔离结构），高次谐波也是解决不了的。变压器只是变压的作用，并不起到变频的作用，只是在特殊结构的情况下，消除特定的谐波。

目的：

通过本课的学习使学员对隔离变压器的原理及隔离变压器在安全用电中的作用有个初步的认识。

二．隔离变压器原理

。我们用的交流电一根线和大地相连。另一根线与大地之间有220V的电位差。人接触会触电。隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。人接触任意一条线不会触电,所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源。 如为了安全维修彩电常用1比1的隔离变压器.

三．隔离变压器的应用场合

适用于安全、隔离、漏电流小、净化电源、消除三次谐波及抑制共模干扰的场合。适用于交流50Hz至400Hz，电压1000V以下的电路中，广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等

隔离变压器按用用途分为两类；一类是防止触电事故发生而对电源进行隔离的安全电源变压器。另一类隔离变压器是对电磁干扰信号进行隔离，它广泛用于电子电路中，抑制噪声和电磁干扰。

四．通用触电防护措施

1．安全电压

据欧姆定律，电压越高，电流也就越大。因此，可以把可能加在人身±的电压限制在某一范围之内，使得在这种电压下，通过人体的电流不超过允许的范围。这一电压就叫做安全电压，也叫做安全特低电压。应当指出，任何情况下都不要把安全电压理解为绝对没有危险的电压。具有安全电压的设备属于Ⅲ类设备。

安全电压限值
