空压机施工方案

空压机是一种通过压缩空气来提供动力的设备，广泛应用于机械加工、建筑施工、化工生产等领域。在进行空压机施工时，需要考虑以下几个方面的内容。

首先，施工前需要进行现场勘察和施工计划的制定。根据用户需求和现场条件，确定空压机的型号、数量和布局，并绘制安装图纸。同时，要对施工所需的材料进行清单编制和采购。

其次，进行场地准备和基础施工。根据空压机的尺寸和重量，选定合适的场地，并清理现场。然后，按照图纸要求进行基础的施工，包括挖掘基坑、浇筑混凝土等工作。确保基础牢固且符合安装要求。

再次，进行设备安装和管路连接。将空压机和附件安装在基础上，并按照图纸要求进行管路的连接。确保管路连接紧密可靠，不漏气。

然后，进行电气接线和调试。根据空压机的电气要求，进行电气接线。包括电源线和控制线的布置和连接。然后，通过对空压机各功能部件的检查和调整，确保设备运行正常。

最后，进行施工验收和培训。对已施工完成的空压机进行全面的验收和测试，确保设备符合技术要求和安全标准。同时，对用户进行设备的操作和维护培训，使其熟悉设备的使用和维护方法。

在整个施工过程中，需要严格按照安全操作规程和有关标准进行施工，确保施工安全和质量。另外，要与用户保持密切的沟通和协调，及时解决施工中遇到的问题，确保施工进度和质量。同时，要做好施工记录和资料整理，便于后期维护和管理。

综上所述，空压机施工方案需要充分考虑空压机的型号选择和布局、场地准备和基础施工、设备安装和管路连接、电气接线和调试等各个方面的内容。只有按照合理的施工方案进行施工，才能确保空压机的正常运行和用户需求的满足。同时，施工过程中要注重安全和质量，严格按照标准进行施工。

合集下载

空压机及管道安装施工方案

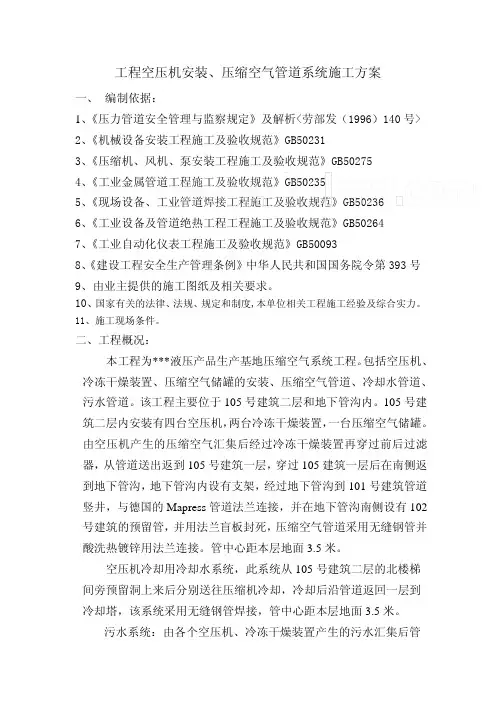

空压机及管道安装施工方案

工程空压机安装、压缩空气管道系统施工方案

一、 编制依据：

1、《压力管道安全管理与监察规定》及解析 2、《机械设备安装工程施工及验收规范》GB50231

3、《压缩机、风机、泵安装工程施工及验收规范》GB50275

4、《工业金属管道工程施工及验收规范》GB50235 5、《现场设备、工业管道焊接工程施工及验收规范》GB50236

6、《工业设备及管道绝热工程工程施工及验收规范》GB50264

7、《工业自动化仪表工程施工及验收规范》GB50093 8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号

9、由业主提供的施工图纸及相关要求。 10、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。 11、施工现场条件。 二、工程概况：

本工程为***液压产品生产基地压缩空气系统工程。包括空压机、

冷冻干燥装置、压缩空气储罐的安装、压缩空气管道、冷却水管道、污水管道。该工程主要位于105号建筑二层和地下管沟内。105号建

筑二层内安装有四台空压机，两台冷冻干燥装置，一台压缩空气储罐。

由空压机产生的压缩空气汇集后经过冷冻干燥装置再穿过前后过滤器，从管道送出返到105号建筑一层，穿过105建筑一层后在南侧返

到地下管沟，地下管沟内设有支架，经过地下管沟到101号建筑管道

竖井，与德国的Mapress管道法兰连接，并在地下管沟南侧设有102号建筑的预留管，并用法兰盲板封死，压缩空气管道采用无缝钢管并

酸洗热镀锌用法兰连接。管中心距本层地面3.5米。

空压机冷却用冷却水系统，此系统从105号建筑二层的北楼梯间旁预留洞上来后分别送往压缩机冷却，冷却后沿管道返回一层到

冷却塔，该系统采用无缝钢管焊接，管中心距本层地面3.5米。

污水系统：由各个空压机、冷冻干燥装置产生的污水汇集后管道沿地平敷设排在地漏里。该系统采用无缝钢管焊接。

三、 主要工程量 序号 名称 规格 数量 单位 材质 备注 压缩空气系统 1 变径 DN200*100 1 个 2 无缝钢管 D219*6 205 米 20 3 无缝钢管 D108*4 28 米 20 4 盲板 DN200 5 个 PN1.6MPa5 90度弯头 DN100 14 个 6 90度弯头 DN200 13 个 7 45度弯头 DN200 1 个 8 不锈钢碟阀 DTD371F-16P DN200 PN1.6MPa 6 个 9 气体过滤器 4 个 10 无缝钢管 D159*4.5 23 米 20 11 90度弯头 DN150 6 个 12 不锈钢碟阀 DTD371F-16P DN150 PN1.6MPa 6 个 13 不锈钢电动碟阀 DTD371F-16 DN150 PN1.6MPa 3 个 14 无缝钢管 D89*4 4 米 20 15 90度弯头 DN80 2 个 16 不锈钢碟阀 DTD371F-16P DN80 PN1.6MPa 1 个 17 不锈钢碟阀 DTD371F-16P DN100 PN1.6MPa 5 个 18 不锈钢球阀 DN15 2 个 19 无缝钢管 D18*3 12 米 20 20 压力表及压力表阀 Y-150 0-1.6MPa 2 个 21 压力开关 2 个 22 不锈钢球阀 DN100 1 个 23 减压阀 DN15 1 24 无缝钢管 D45*3.5 10 米 25 截止阀 J41H-16P DN40 PN1.6 1 个 26 空气压缩机 4 台 27 冷冻干燥装置 2 台 28 压缩空气储罐 1 台 冷却水系统 1 无缝钢管 D159*4.5 45 米 2 90度弯头 D159 4 个 3 盲板 DN200 2 个 污水系统 1 无缝钢管 D57*3.5 40 米 2 弯头 D18*3 4 个 3 弯头 D57*3.5 4 个 4 弯头 D25*3 3 个 5 盲板 D57*3.5 2 个 四、 组织机构、施工部署。 1、本工程在项目经理的直接领导下，建立了相应的组织机构，统

空压机施工方案

空压机施工方案

高炉区 空压机站空压机

安

装

施

￥

工

方

案

编制：

审核：

批准：

施工方案

一、 编制依据：

1、《压力管道安全管理与监察规定》及解析

2、《机械设备安装工程施工及验收规范》GB50231

《

3、《压缩机、风机、泵安装工程施工及验收规范》GB50275

4、《工业金属管道工程施工及验收规范》GB50235

5、《现场设备、工业管道焊接工程施工及验收规范》GB50236

6、《工业设备及管道绝热工程工程施工及验收规范》GB50264

7、《工业自动化仪表工程施工及验收规范》GB50093

8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号

9、由业主提供的施工图纸及相关要求。

10、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。

】

11、施工现场条件。

二、工程概况：

本工程为青龙德龙铸业有限公司1#高炉工程 空压机站，空压站内设置三台螺旋式空压机组（水冷）包括空压机、冷冻干燥装置、压缩空气储罐的安装、压缩空气管道、冷却水管道、污水管道。由各个空压机、冷冻干燥装置产生的污水汇集后管道沿地平敷设排在地漏里。该系统采用无缝钢管焊接。

三、主要施工人员及施工机具的组织：

1、 施工人员组织：

施工负责人：陶振芳

技术负责人：陶振芳

技 术 员：李小庆 `

电 焊 工：2人

钳 工：2人

2、施工工具：

电焊机2台、气割炬2套、电动试压泵1台、倒链3t的1个及各种小件工具。

四、施工准备

1、图纸准备：为了更好的进行施工，施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。

2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。

3、 材料准备：

【

管材：压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，冷却水和污水系统采用无缝钢管焊接，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对无缝钢管进行除锈，并在现场码放整齐。

空压机施工方案 2

空压机施工方案 2

四川空分低温工程安装有限公司技术文件

- 1 - A2 施工组织设计（方案）报审表

工程名称：联华精密气体（大连）有限公司机电设备安装工程 编号：

致： 联华精密气体（大连）有限公司项目部

我方已根据施工合同的有关规定完成了 空压机安装 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：联华精密气体（大连）有限公司100T/D液化装置空压机安装方案

承包单位（章）

项目经理

日 期

专业工程师审查意见：

专业工程师

日 期

总工程师审查意

项目管理机构

总工程师

日 期 四川空分低温工程安装有限公司技术文件

- 2 -

联华精密气体（大连）有限公司100T/D液化装置

空压机安装方案

编制：

审核：

批准：

四川空分低温工程安装有限公司

2009-03-05 四川空分低温工程安装有限公司技术文件

- 3 - 目 录

一、工程概况

二、编制依据

2．1编制说明

2．2编制依据

三、工程说明

3．1工程特点

3．2主要设备（零部件）一览表

3．3总施工工艺顺序

四、施工准备

4．1施工技术准备

4．2施工主要机具准备

4．3施工人员准备

4．4施工材料准备

五、空压机安装

5．1安装前工作

5．2主机安装

六、电机安装

6．1安装前工作 6．2电机就位

七、联轴器冷态对中

7．1联轴器法兰间尺寸

7．2激光对中仪的固定

7．3联轴器垂直、水平的对中及张口测量

空压机储气罐安装施工方案

空压机储气罐安装施工方案

压力容器安装方案

编制：

审核：

审批：

二0一二年三月

目 录

1、编制依据

2、工程概况

3、主要工程量

4、组织结构、施工部署

5、施工准备

6、主要施工方法

7、质量保证措施

8、保证施工安全措施

9、文明施工及环境保护措施

空压机安装施工方案 一、编制依据

1、《压力管道安全管理与监察规定》及解析〈劳部发（1996）140号〉

2、《机械设备安装工程施工及验收规范》GB50231

3、《压缩机、风机、泵安装工程施工及验收规范》GB50275

4、《工业金属管道工程施工及验收规范》GB50235

5、《现场设备、工业管道焊接工程施工及验收规范》GB50236

6、《工业设备及管道绝热工程工程施工及验收规范》GB50264

7、《工业自动化仪表工程施工及验收规范》GB50093

8、《建设工程安全生产管理条例》中华人民共和国国务院令第393号

9、由业主提供的施工图纸及相关要求。

10、 国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力。

11、施工现场条件。

二、工程概况

本工程为高枨铅锌矿矿山工程压缩空气系统工程。包括空压机、压缩空气储罐的安装、压缩空气管道。该工程位于高枨铅锌矿混合竖井、主斜坡道和探矿斜坡道安装有6台空压机，3台压缩空气储罐。由空压机产生的压缩空气汇集后，经管道进入压缩空气储罐，再进入巷道（竖井井筒），与管道法兰连接。压缩空气管道采用无缝钢管用法兰连接，管道中心距地面1.5m。

三、主要工程量

序号 名称 规格 数量 单位 材质 备注

１ 无缝钢管 D219*6

无缝钢管 D108*4

90度弯头 DN

90度弯头 DN

45度弯头 DN

空气压缩机 SDA110 3

空气压缩机 SDA250 3

压缩空气储罐 C—6 / 0.8mpa 2

压缩空气储罐 C—2 / 0.8 mpa 1 四、组织结构、施工部署
