硅纳米线材料的制备与应用研究

硅纳米线的分子动力学模拟硅纳米线是一种非常重要的纳米材料，在纳米科技领域中有着广泛的应用，如电子学、光电子学和生物传感器等。

因此，研究硅纳米线的结构、性质和动力学行为对于深入理解其应用和生物效应具有重要意义。

本文将主要介绍硅纳米线的分子动力学模拟。

背景分子动力学模拟是一种计算方法，通过在计算机上模拟物质微观结构和运动，以研究它们的宏观性质。

分子动力学模拟在物理、化学、生物、材料科学等领域中已经广泛应用。

与实验相比，分子动力学模拟有如下的优势：1.可以控制条件。

实验状态受到许多限制，例如温度、压力、物质的纯度等，而分子动力学模拟可以在任何条件下进行，使得研究更加灵活和可控。

2.可以对分子的微观结构进行分析。

实验通常只能从宏观上观察样品的性质，而分子动力学模拟可以提供大量的微观信息，例如原子的位置、速度和能量等。

硅纳米线是由硅原子组成的一维纳米材料，在实验中通常是通过化学气相沉积法或物理气相沉积法制备。

考虑到硅纳米线的材料的难以提供充足的理论分析，分子动力学模拟成为了研究硅纳米线的重要工具之一。

模拟方法硅纳米线的分子动力学模拟需要考虑到许多因素，包括原子的相互作用、表面张力和应力等。

通常情况下，硅纳米线的模拟可以使用经典分子动力学来进行。

这个方法模拟所有原子之前的相互作用，包括键的形成、角度的变化和键长变化，通过功率法和NVD算法来计算。

在模拟之前，需要设定一定的模拟条件，如系统容积、温度、压力等。

硅纳米线通常在稳态条件下进行模拟，这意味着它的结构、性质和动力学行为不随时间变化。

在实际操作中，容器的边界是需要进行周期性的边界化，边界的作用是保证在模拟中的原子的对称性。

从头开始模拟需要大量的计算时间，所以在实际操作中使用了一些现成的模拟软件，例如LAMMPS 和GROMACS等，可以充分利用并行计算加速模拟。

这样就可以在较短时间内得到可靠的模拟结果。

结果与讨论分子动力学模拟的结果包括多个方面的内容，包括坐标和速度的变化、原子间的相互作用、能量、自由能和动力学性质等。

碳化硅纳米线的制备与性能研究进展×××××××××××××学校西安邮编×××摘要： SiC半导体材料的禁带宽度大、击穿电场高、热导率大、饱和漂移速度高等特点使其在高频、高温、高功率、抗辐射等方面有良好的性能，被认为是新一代微电子器件和集成电路的半导体材，因此研究SiC纳米线材料具有重要意义。

Summary: SiC semiconductor materials with the big breakdown electric field width, high, thermal conductivity, saturated drifting velocity higher characteristic in the high frequency and high temperature, high power, resist radiation and good performance, and is considered to be a new generation of microelectronics devices and integrated circuit of the semiconductor material, so the study of SiC nanowires material to have the important meaning.关键词：纳米线,SiC,场效应晶体管,薄膜晶体管,光催化降解Key words: Nanowires, SiC, field effect transistor, thin film transistor, photocatalytic degradation.1 纳米材料的性能纳米材料是指在三维空间中至少有一维处于纳米尺度范围(1—100nm)或由它们作为基本单元构成的材料。

硅纳米线的生长与电学性质研究硅纳米线是一种在纳米尺度下具有独特性质的材料，其具有高比表面积、优异的电学特性、化学稳定性等特点，因此在纳米电子学、纳米光电子学、纳米生物学等领域具有广泛的应用前景。

目前，生长硅纳米线的方法主要有热化学气相沉积法、电化学沉积法、溶胶凝胶法等。

本文将着重讨论硅纳米线的生长与电学性质研究。

一、硅纳米线的生长硅纳米线的生长方法具有多样性，其中以热化学气相沉积法（VLS法）最为常用。

该方法通过控制硅源气体的流量和温度，使硅源气体在金属催化剂表面进行化学反应，从而形成硅纳米线。

金属催化剂通常采用金、银、铜等，其中金是最常用的一种，因为它对硅的触媒作用最好。

硅源气体通常采用硅烷（SiH4）或三甲基硅烷（Si(CH3)3H），在高温条件下分解成硅原子，随后在金属催化剂表面吸附，形成硅纳米线。

之后，硅纳米线在适当的条件下继续生长，形成较长的硅纳米线。

除了VLS法，还有其他方法可以生长硅纳米线，如电化学沉积法（ECS法）。

在该方法中，电极上的金属催化剂首先被沉积，然后在硅源的作用下形成硅纳米线。

溶胶凝胶法（Sol-gel法）是另一种生长硅纳米线的方法，它通过控制溶液中硅前体的浓度和温度等条件，将硅源沉积在基底上，从而形成硅纳米线。

二、硅纳米线的电学性质硅纳米线的电学性质是其被广泛研究的一个方面。

硅纳米线的电学性质主要受到其尺寸和形态等因素的影响。

通常情况下，硅纳米线在氧化处理后表现出的导电性能比未处理的硅纳米线要好。

这是因为氧化处理可以去除硅纳米线表面的有机盖层，从而暴露出更多的硅原子，提高导电性。

另一方面，硅纳米线在不同的外部环境下（如温度、湿度、气压等）表现出不同的电学性质。

例如，在高温和低压下，硅纳米线的电学性能会得到改善。

而当硅纳米线暴露在潮湿环境下时，其表面的导电性会下降。

硅纳米线的导电性表现出很强的尺寸依赖性。

当硅纳米线的直径小于10 nm时，其电学性能表现出了量子尺寸效应。

化学气相沉积法制备SiC纳米线的研究进展摘要：SiC纳米线具有优良的物理、化学、电学和光学等性能在光电器件、光催化降解、能量存储和结构陶瓷等方面得到广泛应用。

其制备方法多种多样其中化学气相沉积法（CVD)制备SiC纳米线因具有工艺简单、组成可控和重复性好等优点而备受关注。

近年来在化学气相沉积法制备SiC纳米线以及调控其显微结构方面取得了较多成果。

采用Si粉、石墨粉和树脂粉等低成本原料以及流化床等先进设备,通过化学气相沉积法制备出线状、链珠状、竹节状、螺旋状以及核壳结构等不同尺度、形貌各异的SiC纳米线并且有的SiC纳米线具有优良的发光性能、场发射性能和吸波性能等,为制备新型结构和形貌的SiC纳米线及开发新功能性的SiC纳米器件提供了重要参考。

目前,未添加催化剂时利用气相沉积法制备的SiC纳米线虽然纯度较高但存在产物形貌、尺度和结晶方向等可控性差;制备温度较高和产率相对较低的问题。

而添加催化剂、熔盐以及氧化物辅助可明显降低SiC纳米线的制备温度提高反应速率以及产率但易在SiC 纳米线中引入杂质。

将来应在提高SiC纳米线的纯度、去除杂质方面开展深入研究;还应注重低成本、规模化制备SiC纳米线的研究采用相应措施调控SiC纳米线的显微结构以拓宽SiC纳米线的应用领域。

本文综述了目前国内外采用化学气相沉积制备SiC纳米线的方法分析总结了无催化剂、催化剂、熔盐以及氧化物辅助等各种制备方法的优缺点并对未来的研究进行展望,期望为SiC纳米线的低成本、规模化制备和应用提供理论依据。

引言：SiC纳米线因具有小尺寸效应、量子尺寸效应、表面效应和宏观量子隧道效应等而表现出独特的电、磁、光、热等物理和化学性质。

同时SiC纳米线还具有优异的力学性能、抗腐蚀性、耐热性以及耐高温氧化性等，使其在复合材料和陶瓷材料的强化增韧中起重要作用调以及吸收性能好，可有效改善材料的场发射性能、催化性能、电化学性能及微波吸收性能等l1。

多功能性的SiC纳米线成为极具广泛应用潜力的理想新型材料。

硅纳米线的制备及其光学性质研究硅纳米线是一种直径在几纳米到几十纳米之间的纳米尺寸的硅材料，具有很好的机械、电子和光学性质。

因此，硅纳米线被广泛应用于光电器件、传感器、能源等领域。

本文将探讨硅纳米线制备方法及其光学性质研究的最新进展。

一、硅纳米线的制备方法目前，制备硅纳米线的方法主要有化学气相沉积法、溶胶-凝胶法、电化学法、物理气相沉积法等多种方法。

下面将介绍其中几种方法。

1. 化学气相沉积法化学气相沉积法是一种常用的制备硅纳米线的方法。

该方法是利用气相反应在高温条件下使硅源在载气中分解并在衬底上生长成硅纳米线。

其优点是操作简单、成本低，但是需要高温下进行反应，且硅纳米线的直径难以控制。

2. 溶胶-凝胶法溶胶-凝胶法是一种化学合成硅纳米线的方法，目前已被广泛应用于制备硅纳米线。

该方法是将硅源与溶剂混合，并通过加热和干燥将其固化成凝胶，再进行热处理，使凝胶转化为纳米尺寸的硅颗粒。

其优点是可以控制硅纳米线的直径，并且还可以控制硅纳米线的形态，比如，可以制备锥形、球形等形态的硅纳米线。

3. 电化学法电化学法是一种制备硅纳米线的常用方法，它是通过在电解液中让硅材料通过电解来制备硅纳米线。

电化学法可以制备出高质量、高密度、高可控性的硅纳米线，在光电器件、化学传感器等领域有着广泛的应用。

二、硅纳米线的光学性质研究硅纳米线具有独特的光学性质，如增强拉曼散射信号、表面等离子体共振等。

其光学性质与硅纳米线的直径、长度、形态等有关。

下面将介绍几种硅纳米线的光学性质研究。

1. 硅纳米线的表面等离子体共振硅纳米线的表面等离子体共振是指硅纳米线表面的自由载流子与光之间的相互作用。

当光照射到硅纳米线表面时，光子会产生激发，并形成表面等离子体共振的现象。

该现象可以应用于传感器、光电器件等领域。

2. 硅纳米线的增强拉曼散射硅纳米线的增强拉曼散射是指硅纳米线表面与分子之间的相互作用所产生的拉曼信号增强现象。

该现象可以用于化学传感器、分子识别等领域。

硅纳米线锂电池负极随着科技的进步和社会的发展，人们对于电池的需求逐渐增大，其中最为常见的一类电池便是锂电池。

而在锂电池的构成中，负极材料是至关重要的一部分，它直接影响到电池的性能和寿命。

硅纳米线作为一种新兴的材料，其在锂电池负极领域的应用愈来愈广泛，并且具有优良的性能和可持续性。

一、硅纳米线的性质硅纳米线是由硅原子组成的一种纳米材料，尺寸通常在10纳米至10微米之间。

它的特点是具有极高的比表面积、导电性能良好、硅骨架稳定、可逆性良好以及重量轻等。

这些优良的性质与硅金属的机械、热力学和电化学特性有关。

二、硅纳米线在锂电池中的应用由于硅纳米线具备优异的物理、化学和电学性质，因此它被广泛研究和应用于锂电池的负极中。

与传统负极材料相比，硅纳米线具有以下优点：1. 较高的存储容量硅纳米线具有较高的储存容量，其理论比电容达到4200mAh/g，比传统碳材料的理论比能达到近10倍。

2. 更高的导电率硅纳米线的导电率比传统负极材料高出许多，这使得其能够更快地将电能传递到正极。

3. 更好的循环性能由于硅纳米线具有良好的可逆性能，相较其他材料，其电池的使用寿命更长。

4. 稳定性较好硅纳米线负极在锂离子的嵌入和脱出过程中具有更高的稳定性，从而能够保证锂电池的长期稳定性。

三、硅纳米线在锂电池中的制备方法通过化学法、物理法和电化学方法等多种手段，可制备出不同尺寸、形状、结构和组成的硅纳米线。

其中，化学气相沉积法、溶胶-凝胶法和单体溶胶法等是目前应用较为广泛的制备方法。

四、硅纳米线锂电池的前景硅纳米线锂电池在能量密度、功率密度、寿命等方面具有优势并且是未来发展的方向之一。

硅纳米线锂电池能够克服锂离子电池的瓶颈限制，提高电池的性能和容量。

同时，硅纳米线锂电池还具有良好的可重复制和可规模化生产等优势。

总之，硅纳米线作为一种新兴的材料，在锂电池负极中的应用前景十分广阔。

尽管该技术还需要更多的改进和研究，但是它的优良性能和可持续性，将极大地推动电池技术的发展和革新，更好地满足人们对电力的需求，为人类的生产和生活带来更多的便利和舒适。

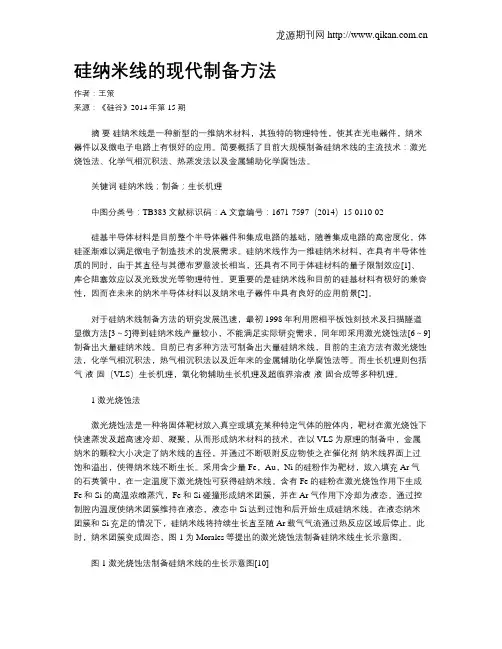

硅纳米线的现代制备方法作者：王策来源：《硅谷》2014年第15期摘要硅纳米线是一种新型的一维纳米材料，其独特的物理特性，使其在光电器件，纳米器件以及微电子电路上有很好的应用。

简要概括了目前大规模制备硅纳米线的主流技术：激光烧蚀法、化学气相沉积法、热蒸发法以及金属辅助化学腐蚀法。

关键词硅纳米线；制备；生长机理中图分类号：TB383 文献标识码：A 文章编号：1671-7597（2014）15-0110-02硅基半导体材料是目前整个半导体器件和集成电路的基础，随着集成电路的高密度化，体硅逐渐难以满足微电子制造技术的发展需求。

硅纳米线作为一维硅纳米材料，在具有半导体性质的同时，由于其直径与其德布罗意波长相当，还具有不同于体硅材料的量子限制效应[1]、库仑阻塞效应以及光致发光等物理特性。

更重要的是硅纳米线和目前的硅基材料有极好的兼容性，因而在未来的纳米半导体材料以及纳米电子器件中具有良好的应用前景[2]。

对于硅纳米线制备方法的研究发展迅速，最初1998年利用照相平板蚀刻技术及扫描隧道显微方法[3～5]得到硅纳米线产量较小，不能满足实际研究需求，同年即采用激光烧蚀法[6～9]制备出大量硅纳米线。

目前已有多种方法可制备出大量硅纳米线，目前的主流方法有激光烧蚀法，化学气相沉积法，热气相沉积法以及近年来的金属辅助化学腐蚀法等。

而生长机理则包括气-液-固（VLS）生长机理，氧化物辅助生长机理及超临界溶液-液-固合成等多种机理。

1 激光烧蚀法激光烧蚀法是一种将固体靶材放入真空或填充某种特定气体的腔体内，靶材在激光烧蚀下快速蒸发及超高速冷却、凝聚，从而形成纳米材料的技术。

在以VLS为原理的制备中，金属纳米的颗粒大小决定了纳米线的直径，并通过不断吸附反应物使之在催化剂-纳米线界面上过饱和溢出，使得纳米线不断生长。

采用含少量Fe，Au，Ni的硅粉作为靶材，放入填充Ar气的石英管中，在一定温度下激光烧蚀可获得硅纳米线。

含有Fe的硅粉在激光烧蚀作用下生成Fe和Si的高温浓缩蒸汽，Fe和Si碰撞形成纳米团簇，并在Ar气作用下冷却为液态。

硅纳米线离子束蚀刻硅纳米线是一种具有很高应用价值的纳米材料，它具有很好的电学、光学和力学性能，因此在微电子学、光电子学、生物医学等领域有着广泛的应用。

而离子束蚀刻技术则是一种高精度、高效率的微纳加工技术，可以用于制备各种微纳结构。

本文将介绍硅纳米线离子束蚀刻技术的原理、方法和应用。

一、硅纳米线的制备方法硅纳米线的制备方法有很多种，如化学气相沉积法、热蒸发法、溶胶-凝胶法、电化学法等。

其中，化学气相沉积法是最常用的方法之一，它可以在高温下通过化学反应在硅衬底上生长出硅纳米线。

这种方法具有制备简单、成本低、生长速度快等优点，但是硅纳米线的直径和长度难以控制，且生长过程中会产生大量的有害气体。

二、离子束蚀刻技术的原理离子束蚀刻技术是一种利用离子束轰击材料表面，使其发生化学反应或物理变化，从而实现微纳加工的技术。

离子束蚀刻技术的原理是利用高能离子束轰击硅衬底表面，使其发生化学反应或物理变化，从而形成硅纳米线。

离子束蚀刻技术具有高精度、高效率、无污染等优点，可以制备出直径和长度均匀的硅纳米线。

三、硅纳米线离子束蚀刻技术的方法硅纳米线离子束蚀刻技术的方法主要包括以下几个步骤：1. 制备硅衬底：选择高纯度的硅衬底，并进行表面处理，使其表面光滑、无杂质。

2. 离子束蚀刻：将硅衬底放入离子束蚀刻设备中，利用高能离子束轰击硅衬底表面，使其发生化学反应或物理变化，从而形成硅纳米线。

3. 后处理：将制备好的硅纳米线进行后处理，如清洗、干燥、热处理等，以提高其性能和稳定性。

四、硅纳米线离子束蚀刻技术的应用硅纳米线离子束蚀刻技术在微电子学、光电子学、生物医学等领域有着广泛的应用。

其中，微电子学领域是硅纳米线离子束蚀刻技术的主要应用领域之一。

硅纳米线可以用于制备场效应晶体管、太阳能电池、传感器等微电子器件。

离子束蚀刻技术可以制备出直径和长度均匀的硅纳米线，从而提高微电子器件的性能和稳定性。

硅纳米线还可以用于光电子学领域。

硅纳米线具有很好的光学性能，可以用于制备光电器件，如光电探测器、光电调制器等。
