工厂供电设计规范（五篇材料）第一篇：工厂供电设计规范GB50052-95《供配电系统设计规范》GB50053-94《10kV及以下变电所设计规范》 GB50054-95《低压配电设计规范》第二篇：CAD电气柜设计规范(总结)CAD电气柜设计规范总结一、总述一份完整的电气图应主要包括：1、图纸总目录2、技术说明3、电气设备平面布置图（供电组合，拼柜）4、电气系统图5、电气原理图A、电气控制柜（箱）外形尺寸图B、电气原理图C、电气元件布板图D、接线端子排图E、设备接线图（或接线电缆表）F、电气元件清单（单台明细表）6、电气设备使用说明书电气柜的设计图主要涉及电气原理图。
下面将其分为两个部分内容进行说明，一部分是实际的设计规范，第二部分为CAD制图规范。
二、电器总排布1、实际设计规范柜内电器排布应该遵循一些基本的原则：1）发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
2）柜内的PLC 等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。
3）熔断器安装位置及相互间距离应便于熔体的更换。
4）不同电压等级的熔断器要分开布置，不能交错混合排列。
5）强弱电端子应分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
6）端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
7）同一组件中电器元件的布置应注意将体积大和较重的电器元件安装在电器板的下面，而发热元件应安装在电气控制柜的上部或后部，但热继电器宜放在其下部，因为热继电器的出线端直接与电动机相连便于出线，而其进线端与接触器直接相连接，便于接线并使走线最短，且宜于散热。
8）强电弱电分开并注意屏蔽，防止外界干扰；需要经常维护、检修、调整的电器元件安装位置不宜过高或过低，人力操作开关及需经常监视的仪表的安装位置应符合人体工程学原理。
2、CAD制图规范1）在功能性简图中，符号和电路应按工作顺序布局，功能相关的符号应分组并彼此靠近布置，主控系统功能组应布置在被控系统功能组的左边或上边。

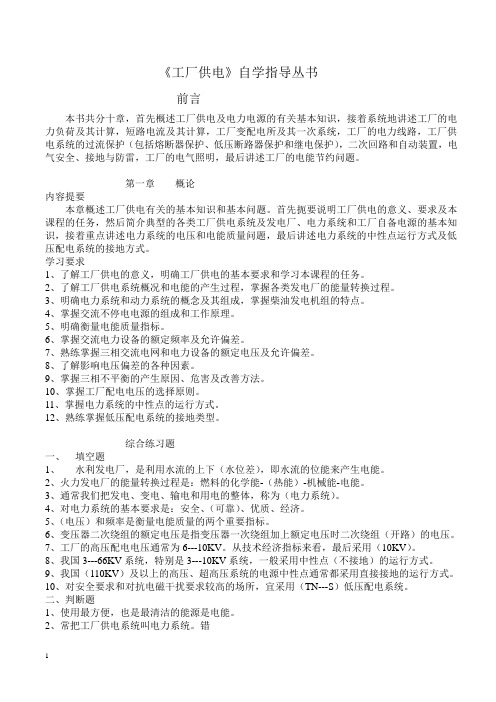

《工厂供电》自学指导丛书前言本书共分十章，首先概述工厂供电及电力电源的有关基本知识，接着系统地讲述工厂的电力负荷及其计算，短路电流及其计算，工厂变配电所及其一次系统，工厂的电力线路，工厂供电系统的过流保护（包括熔断器保护、低压断路器保护和继电保护），二次回路和自动装置，电气安全、接地与防雷，工厂的电气照明，最后讲述工厂的电能节约问题。
第一章概论内容提要本章概述工厂供电有关的基本知识和基本问题。
首先扼要说明工厂供电的意义、要求及本课程的任务，然后简介典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基本知识，接着重点讲述电力系统的电压和电能质量问题，最后讲述电力系统的中性点运行方式及低压配电系统的接地方式。
学习要求1、了解工厂供电的意义，明确工厂供电的基本要求和学习本课程的任务。
2、了解工厂供电系统概况和电能的产生过程，掌握各类发电厂的能量转换过程。
3、明确电力系统和动力系统的概念及其组成，掌握柴油发电机组的特点。
4、掌握交流不停电电源的组成和工作原理。
5、明确衡量电能质量指标。
6、掌握交流电力设备的额定频率及允许偏差。
7、熟练掌握三相交流电网和电力设备的额定电压及允许偏差。
8、了解影响电压偏差的各种因素。
9、掌握三相不平衡的产生原因、危害及改善方法。
10、掌握工厂配电电压的选择原则。
11、掌握电力系统的中性点的运行方式。
12、熟练掌握低压配电系统的接地类型。
综合练习题一、填空题1、水利发电厂，是利用水流的上下（水位差），即水流的位能来产生电能。
2、火力发电厂的能量转换过程是：燃料的化学能-（热能）-机械能-电能。
3、通常我们把发电、变电、输电和用电的整体，称为（电力系统）。
4、对电力系统的基本要求是：安全、（可靠）、优质、经济。
5、（电压）和频率是衡量电能质量的两个重要指标。
6、变压器二次绕组的额定电压是指变压器一次绕组加上额定电压时二次绕组（开路）的电压。
7、工厂的高压配电电压通常为6---10KV。
高专《工厂供电》习题解答刘介才编本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正目录第一章工厂供电概论习题解答--------------------------------第三章工厂的电力负荷及其计算习题解答----------------------第四章短路电流计算及变配电所电气设备选择习题解答------------第五章工厂电力线路及其选择计算习题解答----------------------第六章工厂供电系统的过电流保护习题解答----------------------第七章工厂供电系统的二次回路和自动装置习题解答--------------第八章防雷、接地及电气安全习题解答--------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答--------第一章工厂供电概论习题解答１－１解：变压器Ｔ 1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为 10.5kV。
变压器Ｔ 1的二次侧额定电压应比线路Ｗ L1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242kV。
故变压器Ｔ 1 的额定电压应为 10.5 ／242kV。
线路 WL1的额定电压应与变压器Ｔ 2 的一次额定电压相同，即为220kV。
线路Ｗ L2 的额定电压应为 35kV，因为变压器 T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。
１－２解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3 ｋＶ。
《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。
Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。
因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。
Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。
因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。
Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。
因此变压器Ｔ3的额定电压应为110／11ｋV。
1-3 某厂有若干车间变电所，互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。
《工厂供电》课程标准课程名称：工厂供电课程类型：专业课参考学时范围：76适用范围：电气自动化、电气技术、生产过程计算机控制一、本课程的性质、目的和任务《工厂供电》课程是电大电气工程类专业的一门选修课，它着重讲授工业企业供配电系统的基本知识、基本理论以及工程实用的设计计算方法。
通过本课程的学习，使学生对工业企业供配电系统有一个较为全面的认识，掌握一定的运行维护知识，具有初步的工程设计能力和分析解决供配电技术问题的能力。
二、本课程的基本要求1.了解工厂供配电系统的组成，初步掌握工厂变配电所设计的基本原则和方法，了解变配电所的接线方式。
2.理解选择工厂变配电所设备、器材的基本原则，能正确选择导线、电缆、母线等电器元件。
3.理解工厂供配电系统继电保护的基本作用和保护方式，初步具备拟定工厂供配电系统继电保护方案及参数计算的能力。
4.了解工厂供配电系统防雷和接地的必要性，掌握防雷的基本方法和接地保护的基本方法。
5.了解节约用电的意义和途径，掌握改善工厂功率因数的基本方法。
三、教学内容与要求第一章绪论一、教学要求1.了解电力系统的组成，理解电力系统的运行特点和对电力系统的基本要求。
2.掌握电网额定电压等级，掌握电网额定电压与电器设备的额定电压之间应当相互配合的关系。
3.了解工厂供配电系统的组成，了解工厂供配电系统设计的步骤和主要内容。
二、教学内容1.电力系统的基本概念电力系统的组成；电力系统运行的特点和基本要求。
2.电力系统额定电压额定电压等级；电力线路额定电压与各种电器设备额定电压的配合关系；各种电压等级的适用范围。
3.工厂供配电系统的组成4.工厂供配电设计的基本知识第二章电力负荷计算一、教学要求1.理解负荷计算的内容和目的，了解电力负荷的分级与不同等级的负荷对供电的要求。
2.了解负荷曲线的概念，理解年最大负荷利用小时数的意义，理解需用系数和利用系数的概念。
3.理解计算负荷的定义,理解确定设备容量的方法，掌握确定计算负荷的需用系数法,了解二项式法与估算法,理解单相负荷的计算，理解全厂负荷计算的步骤。
<b>第一章概论</b><b>一、工厂供电的意义和要求</b>工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
<b>二、工厂供电设计的一般原则</b>按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
