直流电源EMI滤波器的设计直流电源EMI滤波器的设计原则、网络结构、参数选择1 设计原则-满足最大阻抗失配插入损耗要尽可能增大，即尽可能增大信号的反射。
设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数p＝(ZO－ZI)/(ZO＋ZI)显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。
所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。
同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。
即滤波器的设什应遵循下列原则：源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。
负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。
对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。
如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。
2 EMI滤波器的网络结构EMI信号包括共模干扰信号CM 和差模干扰信号DM，CM 和DM 的分布如图1所示。
它可用来指导如何确定EMI滤波器的网络结构和参数。
EMI滤波器的基本网络结构如图2 所示。
上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：双向滤波功能——电网对电源、电源对电网都应该有滤波功能。
能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。
最大程度地满足阻抗失配原则。
几种实际使用的电源EMI滤波器的网络结构如图3 所示。
3 电源EMI滤波器的参数确定方法a）放电电阻的取值在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：第一，电阻要求采用二级降额使用，保证可靠性。
降额系数为0.75 V，0. 6 W。
根据欧姆定律可求出n＞（0.75Ve）2/（0.6 Pe）。

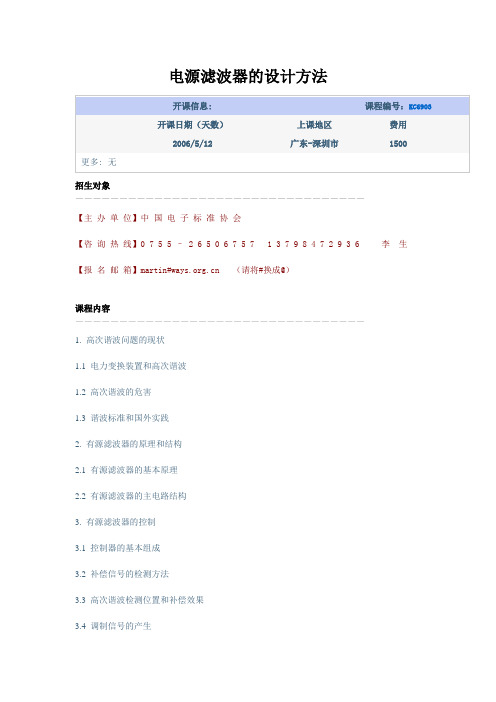

电源滤波器的设计方法招生对象－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－【主办单位】中国电子标准协会【咨询热线】0 7 5 5 – 2 6 5 0 6 7 5 7 1 3 7 9 8 4 7 2 9 3 6 李生【报名邮箱】martin# （请将#换成@）课程内容－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1. 高次谐波问题的现状1.1 电力变换装置和高次谐波1.2 高次谐波的危害1.3 谐波标准和国外实践2. 有源滤波器的原理和结构2.1 有源滤波器的基本原理2.2 有源滤波器的主电路结构3. 有源滤波器的控制3.1 控制器的基本组成3.2 补偿信号的检测方法3.3 高次谐波检测位置和补偿效果3.4 调制信号的产生4. 应用实例4.1 清洁电源----办公机器4.2 负荷补偿5. 存在的问题和发展前景讲师介绍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－陈建业研究员简历1946年12月出生于江苏南京，1982年取得硕士学位，现为清华电机工程与应用电子技术系研究员。
主要成就：从事电力电子技术，特别是计算机控制和计算机仿真在电力电子技术中应用的研究和教学工作。
1998-1999年，曾作为名誉研究员在英国伯明翰大学从事地下城市轻轨交通供电系统的计算机仿真研究。
1992-1994年受英国通用电气与阿尔斯通联合公司牵引分公司系统发展部的邀请，在该公司与曼彻斯特工学院从事电力机车矢量控制系统的研究。
1999年1-10月在英国布鲁耐尔大学产生柔性交流输电系统的研究。
1994年回国后在清华大学主要从事电力电子技术在电力系统，特别是交流输配电系统中应用（FACTS）的教学与研究。
所参加的饿国内第一台±20Mvar静止同步补偿器（STATCOM）先后于1999和2001年获电力公司电力科学技术一等奖，二等奖各一次，并被国家教委评为2000年十大科技进展之一，和2002年国家科技进步二等奖。
电源滤波器的设计
不包含图片
1.什么是电源滤波器
2.电源滤波器的结构
（1）电容，电容是用小容量的多层绕组做成，工作温度范围较宽，抗电磁干扰能力强，是低频级中的主要成分。
（2）电感器，电感器也是电容的补充，其特点是高频屏蔽能力强，但可偏振性较弱，因此，需要将它与电容组合使用，以获得更好的抗电磁干扰能力。
（3）限流元件，限流元件主要是控制瞬变电流环形，以减少电源线的高频抖动，提高滤波效果。
（4）反向导通，在实际应用中，反向导通也会用于电源滤波器，它的作用是防止后端的瞬变电流反向流动，从而阻止电磁干扰被传播出去。
（1）选取滤波器元件：在设计电源滤波器时，元件的选取对系统的屏蔽效果影响至关重要，而电感器和电容。
技术方案总体说明宁夏佳盛远达铝镁新材料有限公司整流机组滤波补偿装置是依据招标文件提供的技术参数，并且参考了同等规模、同类负荷项目的基础上经进一步优化得出,主要参考工程如下:一、本技术方案的特点（1)无功补偿量的确定参考了上述项目的经验,确保不欠补也不过补。
本方案设计单机组总安装容量2６000kｖar，基波补偿容量１９７00kvａr。
（2）滤波装置设５次、7次以及11次高通滤波支路,其中5、7次单调谐支路以补偿为主，同时防止1１次以下非特征谐波放大，11次(高通)作为主滤波通道,以滤除12脉特征谐波.(3)滤波装置采用双星型中性点不平衡电流保护,该保护方式可以很灵敏地检测出电容器内部故障。
同时在滤波支路中加装避雷器和中性点避雷器,以消除由于电容器投切过程中产生的过电压，保护第三绕组系统及电容器装置使其免受到过电压的冲击。
(4)装设滤波补偿成套装置后,公共考核点电能质量能够达到如下指标:滤波补偿装置在电解系列电流5００ KA运行时,以及在8台机组和7台机组运行,以及全系列和半系列运行时，整流机组注入电网的谐波电流及谐波电压畸变率应满足GＢ/T1４5４9—9３国家标准的要求。
电压总谐波畸变率TＨDｕ≤1%。
允许注入公共联接点的谐波电流允许值按国家标准要求考核.在8套机组运行时，整流装置的总功率因数为≥0。
95,任何运行情况下总功率因数≯1；在7套机组运行时,整流装置的总功率因数为≥0。
90，在任何情况下运行均不会产生谐振。
不损坏电容器等设备。
滤波通道设置5次、７次、1１次共３个滤波通道,满足在任何运行方式（8套机组运行或7套机组运行)时,供电系统均不发生谐振，且谐波含量均满足本技术要求中“允许注入公共联接点的谐波电流允许值"要求。
二、本次方案针对铝厂的特殊考虑1、针对国内电解铝行业整流变第三绕组发生事故较多的现象,本方案采取以下措施来保证第三绕组的安全性.装设谐波保护单元,当检测谐波电流超过设计整定值时跳开电容器。

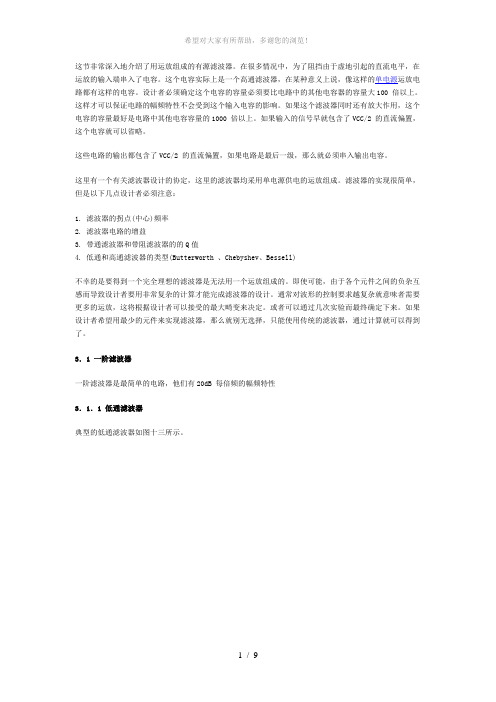

这节非常深入地介绍了用运放组成的有源滤波器。
