对比USB2.0详解USB3.0标准对比USB2.0 详解USB3.0标准2010-6-4 10:56|发布者: wxiudeep|查看: 4095|评论: 0|原作者: apollo|来自: 未知摘要: 与Firewire（火线接口）不同，UniversalSerialBus（通用串行总线，也就是我们通常所说的USB）并不是peer-to-peersystem（对等系统），USB3.0又名SuperSpeedUSB（超速USB），USB3.0由此美名还要感谢其峰值传对比USB2.0 详解USB3.0标准 与Firewire（火线接口）不同，Universal Serial Bus（通用串行总线，也就是我们通常所说的USB）并不是peer-to-peer system（对等系统），USB 3.0又名SuperSpeed USB（超速USB），USB 3.0由此美名还要感谢其峰值传输速度可以达到惊人的5Gb/s。

本文对比了USB2.0和USB3.0标准，详细介绍USB3.0.无论是从技术层次讲、还是应用角度谈，USB 3.0和USB 2.0都是完全不同的；而且，尽管说USB 3.0标准可向后兼容USB 2.0，但实际上，USB 3.0相对于USB 2.0却并非仅仅是传输速率上的提升。

我们知道，USB 2.0的数据传输速度峰值为480Mb/s，而USB 3.0的数据传输速度是USB 2.0的10倍，将会达到5Gb/s。

如果这样的话，我们是不是可以考虑把那些占地方的高清影碟丢掉了呢。

此外，正如USB 1.1过渡到USB 2.0一样，USB 3.0的报错处理以及对数据传输协议的需要将会大大降低。

USB 3.0的传输速率可以达到5Gb/s，相关硬件的配合至关重要。

USB 2.0所采用的纤细的、非屏蔽的双绞线已经不能满足需要了，取而代之的是多核SDP(Shielded Differential Pair, 有遮蔽差分讯号对)线，USB 3.0所采用的这种数据线更粗、抗电磁干扰能力更强，保证了为5Gb/s的传输速率。

USB2.0接口USB的全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为M P3的最主要的接口方式。

USB有两个规范，即USB1.1和USB2.0。

USB1.1是目前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5 Mbps（b是Bit的意思），1MB/s（兆字节/秒）=8MBPS（兆位/秒），12Mbps=1.5MB/s。

目前，大部分M P3为此类接口类型。

USB2.0规范是由USB1.1规范演变而来的。

它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。

USB 2.0中的“增强主机控制器接口”（EHCI）定义了一个与USB 1.1相兼容的架构。

它可以用USB 2.0的驱动程序驱动USB 1.1设备。

也就是说，所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB 线、插头等等附件也都可以直接使用。

使用USB为打印机应用带来的变化则是速度的大幅度提升，USB接口提供了12Mbps的连接速度，相比并口速度提高达到10倍以上，在这个速度之下打印文件传输时间大大缩减。

USB 2.0标准进一步将接口速度提高到480Mbps，是普通USB速度的20倍，更大幅度降低了打印文件的传输时间。

右图为USB接口连线定义USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：g nd 红线：vcc 绿线：data+ 白线：data---------------------------------------------------------USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线：GND、GroundUSB的全称是Universal Serial Bus，最多可连接127台外设，由于USB支持热插拔，即插即用的优点，所以USB接口已经成为计算机的标准接口。

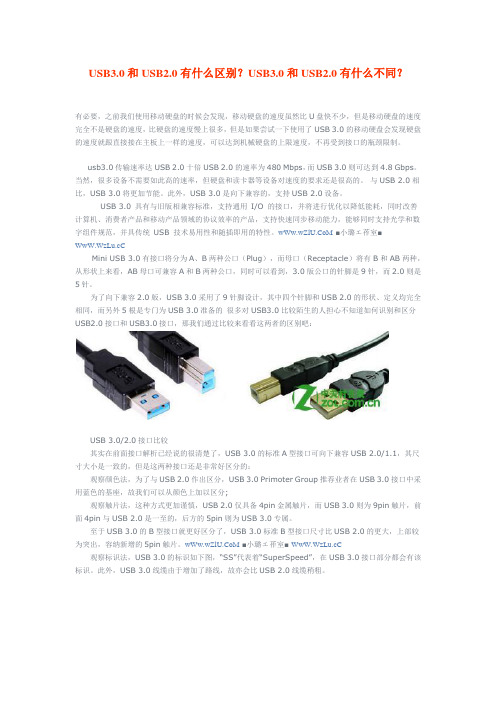

USB3.0和USB2.0有什么区别？USB3.0和USB2.0有什么不同？有必要，之前我们使用移动硬盘的时候会发现，移动硬盘的速度虽然比U盘快不少，但是移动硬盘的速度完全不是硬盘的速度，比硬盘的速度慢上很多，但是如果尝试一下使用了USB 3.0的移动硬盘会发现硬盘的速度就跟直接接在主板上一样的速度，可以达到机械硬盘的上限速度，不再受到接口的瓶颈限制。

usb3.0传输速率达USB 2.0十倍USB 2.0的速率为480 Mbps，而USB 3.0则可达到4.8 Gbps。

当然，很多设备不需要如此高的速率，但硬盘和读卡器等设备对速度的要求还是很高的。

与USB 2.0相比，USB 3.0将更加节能。

此外，USB 3.0是向下兼容的，支持USB 2.0设备。

USB 3.0 具有与旧版相兼容标准，支持通用I/O 的接口，并将进行优化以降低能耗，同时改善计算机、消费者产品和移动产品领域的协议效率的产品，支持快速同步移动能力，能够同时支持光学和数字组件规范，并具传统USB 技术易用性和随插即用的特性。

■小璐エ莋室■Mini USB 3.0有接口将分为A、B两种公口（Plug），而母口（Receptacle）将有B和AB两种，从形状上来看，AB母口可兼容A和B两种公口，同时可以看到，3.0版公口的针脚是9针，而2.0则是5针。

为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的很多对USB3.0比较陌生的人担心不知道如何识别和区分USB2.0接口和USB3.0接口，那我们通过比较来看看这两者的区别吧：USB 3.0/2.0接口比较其实在前面接口解析已经说的很清楚了，USB 3.0的标准A型接口可向下兼容USB 2.0/1.1，其尺寸大小是一致的，但是这两种接口还是非常好区分的：观察颜色法，为了与USB 2.0作出区分，USB 3.0 Primoter Group推荐业者在USB 3.0接口中采用蓝色的基座，故我们可以从颜色上加以区分;观察触片法，这种方式更加谨慎，USB 2.0仅具备4pin金属触片，而USB 3.0则为9pin触片，前面4pin与USB 2.0是一至的，后方的5pin则为USB 3.0专属。

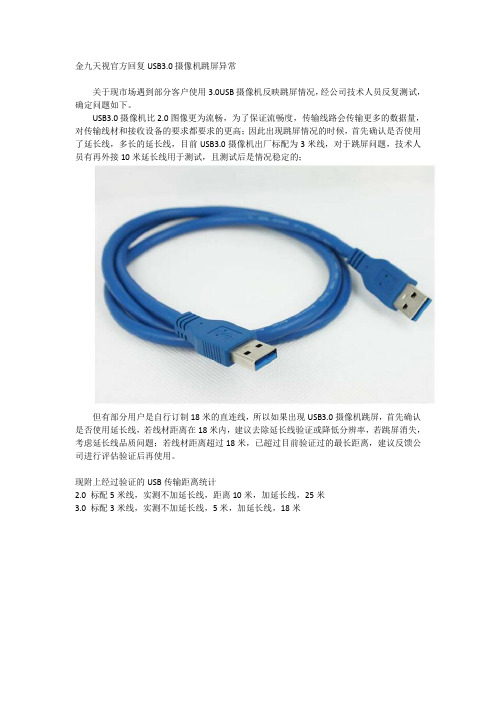

金九天视官方回复USB3.0摄像机跳屏异常
关于现市场遇到部分客户使用3.0USB摄像机反映跳屏情况，经公司技术人员反复测试，确定问题如下。

USB3.0摄像机比2.0图像更为流畅，为了保证流畅度，传输线路会传输更多的数据量，对传输线材和接收设备的要求都要求的更高；因此出现跳屏情况的时候，首先确认是否使用了延长线，多长的延长线，目前USB3.0摄像机出厂标配为3米线，对于跳屏问题，技术人员有再外接10米延长线用于测试，且测试后是情况稳定的；
但有部分用户是自行订制18米的直连线，所以如果出现USB3.0摄像机跳屏，首先确认是否使用延长线，若线材距离在18米内，建议去除延长线验证或降低分辨率，若跳屏消失，考虑延长线品质问题；若线材距离超过18米，已超过目前验证过的最长距离，建议反馈公司进行评估验证后再使用。

现附上经过验证的USB传输距离统计
2.0 标配5米线，实测不加延长线，距离10米，加延长线，25米
3.0 标配3米线，实测不加延长线，5米，加延长线，18米。

怎么区分USB2.0和USB3.0USB3.0的速度是USB2.0的十倍，并且比USB2.0更加节能，同时，还能向下兼容USB2.0。

那么，我们怎么区分USB2.0 和 USB 3.0呢。

下面跟着店铺来一起了解下吧。

区分USB2.0和USB3.0技巧之前我们使用移动硬盘的时候会发现，移动硬盘的速度虽然比U 盘快不少，但是移动硬盘的速度完全不是硬盘的速度，比硬盘的速度慢上很多，但是如果尝试一下使用了USB 3.0的移动硬盘会发现硬盘的速度就跟直接接在主板上一样的速度，可以达到机械硬盘的上限速度，不再受到接口的瓶颈限制。

usb3.0传输速率达USB 2.0十倍USB 2.0的速率为480 Mbps，而USB 3.0则可达到4.8 Gbps。

当然，很多设备不需要如此高的速率，但硬盘和读卡器等设备对速度的要求还是很高的。

与USB 2.0相比，USB 3.0将更加节能。

此外，USB 3.0是向下兼容的，支持USB 2.0设备。

USB 3.0 具有与旧版相兼容标准，支持通用I/O 的接口，并将进行优化以降低能耗，同时改善计算机、消费者产品和移动产品领域的协议效率的产品，支持快速同步移动能力，能够同时支持光学和数字组件规范，并具传统 USB 技术易用性和随插即用的特性。

Mini USB 3.0有接口将分为A、B两种公口(Plug)，而母口(Receptacle)将有B和AB两种，从形状上来看，AB母口可兼容A和B两种公口，同时可以看到，3.0版公口的针脚是9针，而2.0则是5针。

为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

很多对USB3.0比较陌生的人担心不知道如何识别和区分USB2.0接口和USB3.0接口，那我们通过比较来看看这两者的区别吧：USB 3.0/2.0接口比较首先，针对电脑，有些比较破旧的电脑，本身就只有USB2.0的，但是如今新产的电脑，都是有USB2.0 和USB3.0插口的。

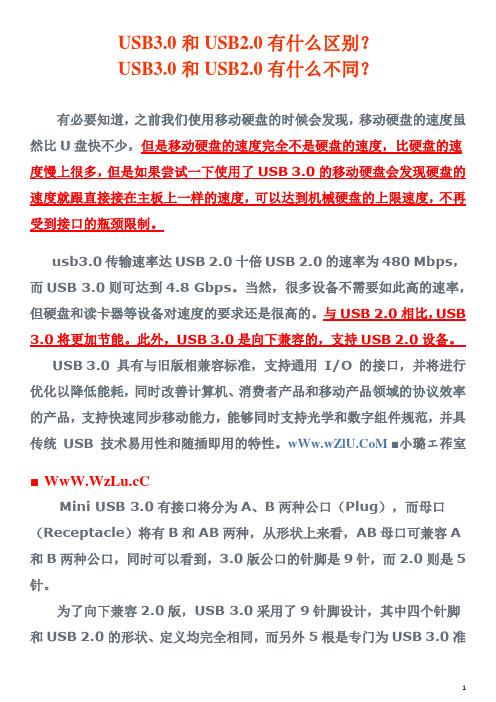

USB3.0和USB2.0有什么区别？USB3.0和USB2.0有什么不同？有必要知道，之前我们使用移动硬盘的时候会发现，移动硬盘的速度虽然比U盘快不少，但是移动硬盘的速度完全不是硬盘的速度，比硬盘的速度慢上很多，但是如果尝试一下使用了USB 3.0的移动硬盘会发现硬盘的速度就跟直接接在主板上一样的速度，可以达到机械硬盘的上限速度，不再受到接口的瓶颈限制。

usb3.0传输速率达USB 2.0十倍USB 2.0的速率为480 Mbps，而USB 3.0则可达到4.8 Gbps。

当然，很多设备不需要如此高的速率，但硬盘和读卡器等设备对速度的要求还是很高的。

与USB 2.0相比，USB 3.0将更加节能。

此外，USB 3.0是向下兼容的，支持USB 2.0设备。

USB 3.0 具有与旧版相兼容标准，支持通用I/O 的接口，并将进行优化以降低能耗，同时改善计算机、消费者产品和移动产品领域的协议效率的产品，支持快速同步移动能力，能够同时支持光学和数字组件规范，并具传统USB 技术易用性和随插即用的特性。

■小璐エ莋室■Mini USB 3.0有接口将分为A、B两种公口（Plug），而母口（Receptacle）将有B和AB两种，从形状上来看，AB母口可兼容A 和B两种公口，同时可以看到，3.0版公口的针脚是9针，而2.0则是5针。

为了向下兼容2.0版，USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的，很多对USB3.0比较陌生的人担心不知道如何识别和区分USB2.0接口和USB3.0接口，那我们通过比较来看看这两者的区别吧：USB 3.0/2.0接口比较其实在前面接口解析已经说的很清楚了，USB 3.0的标准A型接口可向下兼容USB 2.0/1.1，其尺寸大小是一致的，但是这两种接口还是非常好区分的：观察颜色法为了与USB 2.0作出区分，USB 3.0 Primoter Group推荐业者在USB 3.0接口中采用蓝色的基座，故我们可以从颜色上加以区分;观察触片法这种方式更加谨慎，USB 2.0仅具备4pin金属触片，而USB 3.0则为9pin触片，前面4pin与USB 2.0是一至的，后方的5pin则为USB 3.0专属。

USB3.0与USB2.0速度、工作原理的对比
 USB 3.0是一种USB规范，该规范由英特尔等公司发起。

现已被USB IF 更名为USB 3.1 gen 1。

 USB 2.0已经得到了PC厂商普遍认可，接口更成为了硬件厂商的必备接口。

 USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。

 请注意5Gb/s的带宽并不是5Gb/s除以8得到的625MB/s而是采用与SATA相同的10 Bit传输模式（在USB2.0的基础上新增了一对纠错码），因此其全速只有500MB/s。

 不过，大家要注意这是理论传输值，如果几台设备共用一个USB通道，主控制芯片会对每台设备可支配的带宽进行分配、控制。

如在USB1.1中，所有设备只能共享1.5MB/s的带宽。

如果单一的设备占用USB接口所有带宽的话，就会给其它设备的使用带来困难。

USB 3.0接口传输速率的理论值和实际值对比1）USB 3.0，多么流行的一个词！USB 3.0接口标准，大批USB 3.0的产品：USB 3.0主板，USB 3.0移动硬盘，USB 3.0优盘，USB 3.0读卡器，USB 3.02）媒体称，USB 3.0的传输速度是4.8Gbps，是USB 2.0的十倍。

没错，是G级的，但这是位（bit），而不是字节（Byte）。

就像你拉一条4Mbps的网线，实际下载速度只能达到512KB/S一样。

因为8位=1字节，即4.8Gbps=600MB/S，这还是理论值。

主板上的USB 3.0接口（蓝色的两个就是，黑色的是USB 2.0的）USB 3.0的主板，经常能见到这颗USB 3.0主控芯片D720200F13）600MB/S，确实挺快的。

但要达到这个速度，必须突破这两个瓶颈：主板接口、存储介质。

你兴冲冲跑到电脑城，买了个USB 3.0的移动硬盘回来试，发现还是USB 2.0的速度，这瓶颈很可能出在主板接口上。

USB 3.0的主板，尽管各路厂商都有推出，但由于英特尔目前并未在其芯片组中集成USB 3.0的主控制器，所以USB 3.0的主板尚未普及，也比较贵。

你现在看到的所谓USB 3.0的主板，都是过渡产品，大多是通过第三方USB 3.0主控芯片来桥接出两个蓝色的USB 3.0接口。

PS：如果你的台式机主板没USB 3.0接口，但仍有空闲的PCI-E插槽，你只需买张PCI-E转USB 3.0的转接卡即可;笔记本的话，买张PCMCIA转USB 3.0的扩展卡（USB 3.0 ExpressCard）就行。

这种卡卖70块左右，用到的还是那颗D720200F1。

PCI-E转USB 3.0的转接卡USB 3.0 ExpressCard转接卡4）即使从主板出来有USB 3.0的接口，用的移动硬盘也是USB 3.0的，实际传输速度能达到600MB/S吗？照牛排（ZhaoNiuPai）可以很肯定地告诉你：目前没戏！受限于硬盘的机械结构，主流的3.5寸7200转500G硬盘的内部传输速度不会超过150MB/S，2.5寸5400。

usb2.0和3.0的区别我们经常使用的usb分为很多种类的，常见的2.0和3.0有什么区别呢?一般是速率上不同，然后外观也有一定的不同，以及USB 的插口引脚有不同，今天带来了他们不同区别的介绍，具体的下面一起来看看吧。

usb2.0和3.0的区别介绍1、USB3.0的速率是5Gbps，而USB2.0的速率是480Mbps。

2、从USB外观上来看，USB2.0通常是白色或黑色，而USB3.0则改观为“高大上”的蓝色接口。

3、从USB插口引脚上来看，USB2.0采用4针脚设计，而USB3.0则采取9针脚设计，相比而言USB3.0功能更强大。

USB接口有三种：USB1.1，USB2.0和USB3.0USB技术自1993年以来已历经20多年的发展。

第一代官方定义USB 1.0于1996年正式推出。

它可为子通道键盘和鼠标提供1.5MB/s的低速传输速率，并在全速通道状态下实现12 MB/s的传输速率。

USB 2.0问世于2001年，实现了最高480 MB/s高速传输速率的跨越式发展。

2010年，USB 3.0终于上市。

USB 3.0是用于计算机连接的通用串行总线（USB）标准的第三个主要版本。

除了其它改进之外，USB 3.0还增加了一种被称为“超高速”（SS）的全新传输模式，能够实现高达5 GB/s（625 MB/s）的数据传输速率，是USB 2.0 480 MB/s（60 MB/s）这一高速模式的十倍多。

除了USB 3.0电缆上使用的连接器不同之外，各种USB 3.0连接器还有区别于2.0版本的蓝色端口或插头上的SS大写字母。

名为USB 3.1的后续标准已于2013年7月推出，可提供高达10 GB/s的传输速率（1.25 GB/s，称为“SuperSpeed+”），与Thunderbolt的第一个版本在速度上势均力敌。

USB1.1的传输速度可以达到12Mbps，而USB2.0则可以达到速度480Mbps，并且可以向下兼容USB1.1。

USB2.0和USB3.0的区别是什么？现在USB接口一般有两种，USB2.0和3.0，对于不了解这两种USB类型的，可以参考一下一起来探讨一下USB2.0与USB3.0的区别及辨别方法。

USB具有传输速度快，使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、充电器、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光驱/软驱、USB网卡、ADSL Modem、Cable Modem等几乎所有的外部设备。

正因为3.0的速度更快，所以如果你有一个移动硬盘要接到电脑上，那么如果硬盘的接口和电脑的接口都是USB3.0的话，其硬盘的读取速度就要比用USB2.0接口的情况要快很多。

电脑上的USB接口有时候不够用，此时可以网购一个USB集线器来扩充接口的数量，USB3.0的集线器就会比2.0的贵。

母口（Receptacle）将有B和AB两种，从形状上来看，AB母口可兼容A和B两种公口，同时可以看到，3.0版公口的针脚是9针，而2.0则是5针。

为了向下兼容2.0版。

USB 3.0采用了9针脚设计，其中四个针脚和USB 2.0的形状、定义均完全相同，而另外5根是专门为USB 3.0准备的。

USB 3.0在保持与USB 2.0的兼容性的同时，还提供了下面的几项增强功能：①极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mbps半双工）②实现了更好的电源管理③新的协议使得数据处理的效率更高④ 与USB 2.0相比，USB 3.0将更加节能⑤能够使主机更快地识别器件⑥能够使主机为器件提供更多的功率，从而实现USB——充电电池、LED照明和迷你风扇等应用。

从传输速率上来看，理论值：USB 3.0的传输速度是4.8Gbps，是USB 2.0的10倍。

即4.8Gbps＝600MB/S。

我们日常生活中使用的电子产品，大部分都采用了USB标准，从最初的USB 1.0代开始，到现在的USB 3.1 Gen2，不仅衍生出了众多的接口类型，数据传输性能也天差地远，让很多人一头雾水摸不着头脑，也让奸商有了从中渔利的机会，本文试图将目前我们生活中常见的USB接口类型和性能用直白的文字，分说给大家。
