发电机的检修与维修发电机在供电系统中扮演着至关重要的角色，负责将机械能转换为电能，从而保证电力的稳定供应。
然而，由于长时间的运行和各种因素的影响，发电机也会出现各种故障和损坏。
为了确保发电机的正常运行，及时进行检修和维修非常重要。
本文将从准备工作、检修步骤和维修要点等方面来探讨发电机的检修与维修。
1. 准备工作在对发电机进行检修与维修之前，首先需要做好准备工作。
这包括收集相关技术资料和维修手册，以便对发电机进行正确的操作和维护。
此外，还需要准备必要的工具和设备，保证工作的顺利进行，并确保工作场地的安全。
2. 检修步骤（1）初步检查：对发电机进行目视检查，观察有无异常磨损、腐蚀、松动等情况。
检查并清理风扇、滤网和散热器等部件，保证正常的散热条件。
（2）测量参数：使用专业的检测仪器，测量发电机的转速、电流、电压等参数，记录并与正常值进行比对。
如果出现异常，就需要进行相应的调整和修复。
（3）绝缘测试：使用绝缘电阻仪对发电机进行绝缘测试，检查绝缘是否达到指定要求。
如发现绝缘存在问题，需要及时更换或修复。
（4）清洁检修：使用适当的清洁剂对发电机进行清洁，清除灰尘、油污等杂物。
同时，检查并调整发电机的皮带松紧度，确保正常工作。
（5）零部件检修：逐一检查发电机的主要零部件，如轴承、定子、转子等，查找是否存在磨损、松动或其他损坏情况。
如有问题，及时更换或修复。
3. 维修要点（1）更换磨损零部件：发电机在长时间运行后，部分零部件可能会磨损。
这些零部件包括轴承、齿轮、电刷等。
在检修时，及时更换这些磨损的零部件，以确保发电机的正常运行。
（2）修复绝缘问题：发电机的绝缘问题可能会导致电流泄漏，进而影响发电机的性能和安全。
在检修过程中，发现绝缘存在问题时，需要及时修复，以保证发电机的正常绝缘性能。
（3）调整电气参数：发电机的电气参数，如电流、电压等，对供电系统的稳定运行非常重要。
在检修过程中，发现电气参数不符合要求时，需要及时调整，以确保供电系统的正常运行。
高压同步发电机组使用、维护、检修规程QJ/1TD7.25-20022使用规程2.1起动电机前注意事项2.1.1发电机值班人员2.1.1.1检查同步机，操作设备是否有人作业，是否处于完好状态;2.1.1.2检查同步机接地线是否完好可靠；2.1.1.3检查同步机各部固定螺丝是否齐全，检查是否松动；2.1.1.4检查电机内部是否有杂物；2.1.1.5若同步机停机一周以上再起动时，需找电工进行绝缘测试；2.1.1.6检查电刷，滑环是不良好；2.1.1.7检查信号装置是否正常。
2.1.2三班制值班电工或维护电工2.1.2.1在下列情况下需进行绝缘电阻测定后，方可允许岗位人起动同步机：a安装同步机b换备用同步机c电机停一周以上再起动时d转、定子线圈进行修埋后e高压开关柜内高压设备经修理后2.1.2.2转、定子间隙每年进行一次测试：12起动、停车准则2.2.1起动同步机准则2.2.1.1通知变电所值班人员，同步机需投入运行；2.2.1.2变电所接到通知后，合上高压隔离开关及允许开关，发电机值班人员将起动开关打到起动位置。
同步机即同自行起动；2.3.1.3同步机起动后，观察电流表，将励磁电流调到最佳位置，使功率因素达到标准；2.4.14若一次起动没成功，可间隔15分钟后再第二次起动，不得超过三次，否则，找电工和动力厂值班人员检查问题并处理后再起动。
2.2.2停机准则将操作开关投到停止位置，若停止一小时以上或进行检修时，必须将开关柜隔离开关切开，允许开关投到禁止起动位置。
2.3严禁事项：2.3.1禁止电超温，超电流运行；2.3.2长期不用而起动时必须先盘车；2.3.3严禁水湿同步电机及开关设备；2.3.4严禁在电机风道内塞杂物；2.3.5严禁非岗位人员起动电机，电检修试验时，必须经岗位人员同意后方可进行操作，徒工操作必须得到老工人的同意；2.3.6严禁电机在过大震动中运行；2.3.7严禁操作开关在整个起动过程中不松手合闸。
电力设备的发电机组检修与维护一、引言随着电力行业的发展，电力设备的可靠性和安全性显得尤为重要。
在电力系统中，发电机组作为主要的电力生产设备，其检修与维护工作是确保电力系统正常运行的关键环节。
本文将就发电机组的检修与维护进行详细讨论。
二、发电机组的检修工作1. 检查发电机组结构发电机组的检修工作应从最基础的结构开始，包括转子、定子、进气系统、冷却系统等各个方面。
对于转子和定子，要检查其绝缘情况和机械部件的磨损程度，确保其正常运转。
同时，还需要检查进气系统的滤网状况，以及冷却系统的水泵、散热器等组件是否正常运行。
2. 检测电路连线情况发电机组的电路连线是确保电能传输和使用的重要环节。
在检修中，需要仔细检查电路的连接是否牢固，插头插座是否磨损，线路是否存在短路等问题。
如果出现问题，需要及时修复或更换相关设备。
3. 测试电压和电流参数为确保发电机组的正常运行，必须对其电压和电流参数进行准确测试。
使用专业的测试仪器和设备，对发电机组的电压输出、电流负载和频率稳定性等进行检测，及时发现问题并采取措施修复。
4. 清洁和润滑发电机组在运行过程中会积累一定的灰尘和污垢，因此在检修中需要对其进行清洁工作，保持其表面和内部的整洁。
同时需要对润滑部件进行检查，并进行必要的加油和润滑，以减少摩擦和磨损。
三、发电机组的维护工作1. 定期巡检对于发电机组的维护工作，定期巡检是非常重要的环节。
巡检过程中需要注意观察发电机组运行是否稳定，有无异常噪音和异味等现象。
同时还需要检查冷却水、滤网等辅助设备的状况，确保其正常工作。
如果发现异常情况，要及时做出记录，并进行相应的处理。
2. 定期更换易损件发电机组中存在一些易损件，如空气滤清器、油滤器、火花塞等，它们的正常运行对于发电机组的性能至关重要。
因此，在维护工作中要按照规定的周期对这些易损件进行定期更换，确保设备的可靠性。
3. 保养电池和控制系统发电机组的控制系统和电池是其正常运行的关键组成部分。
高压电机维修方案一、项目背景高压电机作为工业生产中的关键设备，其运行状态直接关系到生产效率和产品质量。
近期，我们公司的一台高压电机出现了故障，影响了正常生产。
为了尽快修复电机，保证生产顺利进行，特制定本维修方案。
二、维修目标1.确保高压电机维修质量，恢复其正常运行状态。
2.提高电机使用寿命，降低故障率。
3.提升维修效率，减少维修成本。
三、维修步骤1.故障诊断我们需要对高压电机进行详细的故障诊断。
通过观察电机的外观、运行声音、温度等，初步判断故障原因。
然后，使用专业的检测仪器，如红外测温仪、电机综合测试仪等，对电机进行精确检测，找出故障点。
2.维修方案制定（1）对故障部位进行维修或更换零部件。
（2）对电机进行整体清洁和保养。
（3）对电机控制系统进行调试，确保运行稳定。
（4）对电机进行性能测试，确保各项指标达到标准。
3.维修实施（1）拆卸电机，暴露故障部位。
（2）对故障部位进行维修或更换零部件。
如更换轴承、重绕线圈等。
（3）清洁电机内部，涂抹防锈油。
（4）安装电机，调试控制系统。
（5）进行性能测试，确保电机正常运行。
4.验收与交付维修完成后，要对电机进行验收。
验收标准如下：（1）电机运行声音正常，无异常振动。
（2）电机温度正常，不超过规定范围。
（3）电机控制系统稳定，各项指标达到标准。
（4）电机使用寿命得到延长，故障率降低。
验收合格后，将电机交付给生产部门，恢复生产。
四、维修注意事项1.维修过程中，要严格遵守安全操作规程，确保人员安全。
2.使用专业的维修工具和设备，保证维修质量。
3.遇到复杂故障，要请教有经验的工程师，共同解决问题。
4.维修完成后，及时整理维修资料，为今后的维修提供参考。
五、后续跟进1.对维修人员进行定期培训，提高维修技能。
2.建立电机维修档案，记录维修过程和结果。
3.定期对电机进行保养和检查，预防故障发生。
4.及时反馈维修过程中发现的问题，改进维修方案。
这个高压电机维修方案，是我多年经验的结晶。

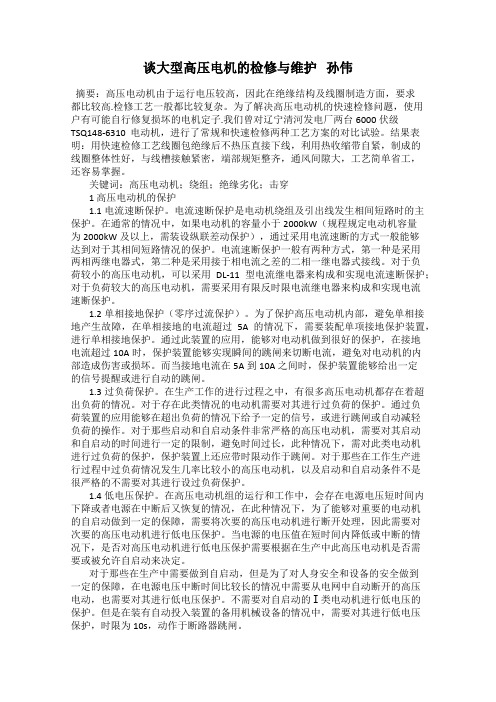

谈大型高压电机的检修与维护孙伟摘要：高压电动机由于运行电压较高，因此在绝缘结构及线圈制造方面，要求都比较高.检修工艺一般都比较复杂。
为了解决高压电动机的快速检修问题，使用户有可能自行修复损坏的电机定子.我们曾对辽宁清河发电厂两台6000伏级TSQ148-6310 电动机，进行了常规和快速检修两种工艺方案的对比试验。
结果表明：用快速检修工艺线圈包绝缘后不热压直接下线，利用热收缩带自紧，制成的线圈整体性好，与线槽接触紧密，端部规矩整齐，通风间隙大，工艺简单省工，还容易掌握。
关键词：高压电动机；绕组；绝缘劣化；击穿1 高压电动机的保护1.1电流速断保护。
电流速断保护是电动机绕组及引出线发生相间短路时的主保护。
在通常的情况中，如果电动机的容量小于2000kW（规程规定电动机容量为2000kW及以上，需装设纵联差动保护），通过采用电流速断的方式一般能够达到对于其相间短路情况的保护。
电流速断保护一般有两种方式，第一种是采用两相两继电器式，第二种是采用接于相电流之差的二相一继电器式接线。
对于负荷较小的高压电动机，可以采用DL-11型电流继电器来构成和实现电流速断保护；对于负荷较大的高压电动机，需要采用有限反时限电流继电器来构成和实现电流速断保护。
1.2单相接地保护（零序过流保护）。
为了保护高压电动机内部，避免单相接地产生故障，在单相接地的电流超过5A的情况下，需要装配单项接地保护装置，进行单相接地保护。
通过此装置的应用，能够对电动机做到很好的保护，在接地电流超过10A时，保护装置能够实现瞬间的跳闸来切断电流，避免对电动机的内部造成伤害或损坏。
而当接地电流在5A到10A之间时，保护装置能够给出一定的信号提醒或进行自动的跳闸。
1.3过负荷保护。
在生产工作的进行过程之中，有很多高压电动机都存在着超出负荷的情况。
对于存在此类情况的电动机需要对其进行过负荷的保护。
通过负荷装置的应用能够在超出负荷的情况下给予一定的信号，或进行跳闸或自动减轻负荷的操作。
1600kw高压电机维修方案一、维修前准备工作在进行1600KW高压电机维修之前，需要做好以下准备工作：1. 维修团队组建：成立一支专业的维修团队，由经验丰富的电气工程师和技术人员组成，以确保高效、安全地完成维修任务。
2. 维修设备准备：准备好必要的维修设备，包括测试仪器、工具、备用零件等。
确保设备齐全，以便在维修过程中能够及时进行测试和更换。
3. 安全措施：在维修现场设置必要的安全警示标志，确保维修团队成员的安全。
并确保在维修过程中使用正确的个人防护装备，如安全帽、手套、护目镜等。
二、维修流程1. 检查电机的工作情况：- 对电机进行外观检查，寻找可能出现故障的迹象，如损坏的绝缘层、锈蚀等。
- 使用合适的测试仪器对电机进行电气测试，检查电机的电阻、绝缘电阻、绕组的连通情况等。
2. 故障诊断：- 根据检查结果，确定电机存在的故障类型，如绝缘故障、电缆故障等。
- 分析故障原因，找出造成故障的根本问题，并制定相应的修复方案。
3. 维修方案制定：- 根据故障诊断结果，制定详细的维修方案，包括所需时间、所需材料和人员分工等。
- 确定维修步骤，按照先后顺序进行维修工作，确保每个环节的顺利进行。
4. 维修操作：- 根据维修方案，进行相应的维修操作，如更换损坏的绝缘层、修复电缆接头等。
- 在维修过程中，严格按照操作规程进行操作，确保安全可靠。
5. 维修后测试：- 完成维修工作后，对电机进行全面测试，确保修复后的电机能够正常工作。
- 测试包括电机的电流、电压、功率因数等参数的测试，以及电机的负载能力测试等。
三、维修后的工作1. 维修记录：- 在维修过程中，做好详细的记录，包括故障诊断、维修步骤、所用材料和工时等。
2. 预防措施：- 根据维修记录和故障原因分析，制定相应的预防措施，以减少类似故障的再次发生。
- 定期检查和维护电机，及时发现并处理潜在问题。
3. 周期性维护：- 制定适当的周期性维护计划，对电机进行定期维护，以保持其正常运行状态。
高压电动机大修小修内容一、高压电动机大修内容电动机大修通常都安排在冬闲时节或节假日出产冷季进行。
把高压电动机由出产线拆下运回车间，要大拆大卸，悉数查看。
1、高压电动机拆开后先吹掉悉数尘土、杂物，分外定子绕组上的积尘，以利散热。
定子上的尘土先用“皮山君”将浮尘吹掉，然后再用干布擦掉尘垢，擦完再吹一次。
假定定子绕组端部因轴承旋转而甩上油滴等，可先用干布往下擦掉，然后再沾少数汽油擦净，要留心不行损害导线绝缘漆皮。
2、用火油或汽油清洗轴承并查看其破损情况。
然后加人新润滑油脂。
上油量适合不要上满，通常在1/2-2/3之间，满则易甩出并会发热。
油要从轴承一面上人，这么能够把没有清掉的杂质旧油从另一面顶出。
通常村庄常用的电动机，转速在十00r/min以上时，可用钠基脂或钙钠基脂高速黄油。
低速的要用钙基脂的低速黄油。
3、用500v级的摇表，查看高压电动机相间以及各相对铁心或机壳(对地)的绝缘电阻，其值不低于50万欧。
如低于此值，应当将高压电动机进行烘干处理。
4、查看绕组绝缘的老化程度。
所谓绝缘老化是指绕组线圈选用的绝缘资料，如绝缘漆、绝缘纸，套管等因长时刻受热而变脆、变色、绝缘才调降低的一种景象。
通常可依据色彩变深程度差异。
色彩变成深棕色，阐明老化较为严峻，绝缘才调已降低。
此刻要涂改写绝缘漆并进行烘干处理。
高压电动机经大修后如不立刻运用时，要保管好，做好防潮、防锈蚀、防尘、防老鼠虫灾等作业(老鼠易咬伤绝缘、导线等)。
将高压电动机放在清洗、于燥、通风超卓的屋内。
电机不能育接放在泥土地上。
运用木板垫起。
二、高压电动机小修内容当高压电动机运用一段时刻后，有必要进行较为悉数的查看与修补保护。
不能人为地以为没有疑问就放松这项作业。
小修的项目有：1、查看接线盒压线螺丝的安靖情况。
2、铲除高压电动机外壳上的积尘，进行外观查看。
3、拆下轴承端盖查看润滑油脂，短少应抵偿，变脏应替换新油。
4、拆下一边大端盖，查看定、转子之间空气隙是不是均匀，以断定轴承磨损情况。
电力工程中的发电机组维护技术一、引言发电机组作为现代电力工程的核心设备之一，其在电力生产中的地位十分重要，一旦出现故障，将会给电网带来极大的危害。
为了确保电网的稳定运行和电力的正常生产，发电机组的维护工作必须得到高度重视。
二、发电机组工作原理发电机组是将动力机械转化为电能的一种装置。
其工作原理是靠旋转的电磁场和定子线圈内的电流感应出电压，从而输出电能。
一般而言，发电机组由发电机、控制系统、冷却系统、润滑系统、进排气系统等组成。
三、发电机组维护技术1.定期检查和保养为避免发电机组的故障，工程师应每隔一段时间进行检查和保养。
具体而言，应检查发电机组的接线、定子绕组和转子，保证其无损坏、断路和短路。
此外，还应清除外部灰尘和杂质，确保风扇转动灵活，油路、冷却水路无阻塞，发电机的温度、震动、声音等均在正常范围内。
2.注意温度和湿度发电机组在工作过程中将会产生很高的温度，同时在潮湿的环境中运行会导致其绝缘材料的老化、变形等问题。
为了避免这些问题，应选择适当的冷却方式，保持良好的通风和排气系统，并且应防止发电机组长时间处于潮湿的环境中。
3.保护和控制系统保护和控制系统是发电机组的重要部分。
其主要功能是监控发电机组的状态、控制发电量和保护发电机组免受外来干扰等。
因此，对于保护和控制系统的调试、更新以及检修工作十分重要。
4.定期换油和检查滤芯发电机组中的润滑系统和液压系统往往需要定期维护。
这包括定期更换机油、检查滤芯、清理油路和油箱等。
此外，对于那些长时间未使用的发电机，更换新油之前还需要将旧油完全排除，以保证发电机组的正常运行。
5.检查电缆和连接器由于电缆和连接器是连接发电机组与电网之间的重要部分，因此必须定期检查其连接状态，特别是在发生地震、风暴等自然灾害后，更需要仔细检查这些部分。
6.定期检测氦集成测试氦集成测试是一种用于检测发电机组转子绝缘状态的技术。
定期进行氦集成测试，可以有效地检测到转子绝缘状态的问题，从而避免了因绝缘故障而引起的安全问题。
大型火电厂高压电机检修与维护摘要：当前一个时期，我们的经济发展很快，这对于正在发展中的大型火电厂高压电机检修和维护来说是一次机遇，大型火电厂高压电机检修与维护主要是保证高压电机的正常工作，通过一系列的具体工作，我们将会逐渐了解到高压电机的具体运作功能，在这些具体的操作规程中，要正常运用一些知识来做好维护和监视的保养工作。
关键词：大型火电厂；高压电机；检修与维护一、对于火电厂高压电动机的概述80年代中期原电力工业部就提出开展发电设备状态检修的要求。
所谓电气设备状态检修是指依据设备实际运行的状态合理安排检修计划，它的前提是对于设备运行状态的准确评估。
即通过应用现代检修管理技术，用先进的设备状态检测手段和分析诊断技术，实时反映设备的健康状况和运行工况，及时进行设备的寿命评估，之后根据设备的健康状态，合理安排检修项目和检修时间，最大化的降低检修成本，提高设备的可靠性和可利用率。
二、电厂高压电机的维护的方法通常要做好高压电机的具体维护工作，必须及时将高压电机上的灰尘清除掉，认真做到每日对电机机座外部的灰尘、油泥进行清洗干净，如果不能及时将这些灰尘清理干净，将会影响到高压电机的具体工作，检查一些电机的日常运作是非常重要的，我们要结合一定的检查结果进行合理的维修，比如是在检查接线盒接线螺丝是否有松动、烧伤的可能性，这是极为重要的。
当我们检查到一些在电机固定部分螺丝，主要是地脚螺丝、端盖螺丝、轴承盖螺丝这些都会影响正常的工作，我们在具体的检修和维护过程中，要及时总结经验教训，按照一些常理的工作程序进行合理的安排，这也是在电厂高压电机的维护工作中必须坚持的一项工作，处理具体的检查工作，还是在一些具体的清擦电机外部灰尘、擦拭触头等，我们在具体的检查哪些是否还在受到接线部位的烧伤痕迹时，不能直接将接线去掉，要检查轴承是否正常运作，通常对于轴承来讲，在使用一段时间后要及时清理干净，也要及时更换设备，在具体的清洗和换设备的过程中，要不断得对哪些电机进行全方位的清洗和换油，根据一些电机的适应情况，及时的化解哪些存在的问题，不能拖延，应该了解电机的工作情况，工作环境，清洁程度，润滑剂种类而定，在大部分的时间里要经过4-7个月，才能清洗一次，发现有重大的损伤时要及时的更换滑轮。
高压电机大修技术措施1 开工前的准备工作确认1.1 安全预防措施1）办理工作票，工作票内所列安全、隔离措施应全面、准确、完善。
2）确认工作票所列安全措施及系统隔离措施得到可靠落实后，方可开工。
1.2 作业区1）工作现场照明充足，通风良好。
2）工作作业区域围栏已围设整齐、布置完备；出、入口设置合理，警示明显3）作业区信息牌悬挂规范。
4）大修区域胶皮铺设整齐、卫生清洁。
1.3 工器具工器具已按计划准备齐全，满足使用。
大修所需工器具表:大修所需检测用具表:1.4 材料和备品备件准备材料和备品备件已按计划准备齐全，满足使用。
工作所需消耗性材料表如下：2 解体2.1 办理工作票，拆开电机电缆，做好标记。
2.2 脱开靠背轮连接。
拆开地脚螺栓，将电机吊道大修位置，拆开冷却器。
2.3 用专用工具拉下靠背轮。
2.4 解体前测量定子和转子的相间、相对地的绝缘电阻值， 6KV高压电机用2500V摇表，并作好记录。
2.5 拆除非负荷侧端盖，同时注意端盖和轴承套的紧密程度。
2.6 拆除负荷侧端盖。
2.7 抽转子：采用加长轴套在轴的一端，调整定子和转子的间隙，将转子慢慢的抽出。
在抽转子的整个过程当中，应有专人指挥，并且与起重工配合好，尤其是大型电机抽转子时，要从对面用照明设备透过电机气隙的光亮来检查抽转子过程中是否保持气隙的均匀。
在抽转子的过程当中，勿损伤铁心和绕组的绝缘。
套假轴之前，应将轴颈部保护好。
转子抽出后，放在干净的枕木上。
3 定子大修3.1 电动机内部清洁：首先用毛刷将绕组间空隙中的灰尘刷掉，或用布带穿入线圈间的缝隙内往复拉动布带，将灰尘擦掉，然后将零部件和绕组表面的灰尘擦拭干净。
后用清洁、无油、干燥的压缩空气吹拂电机内部的灰尘，空气压力保持在0.2Mpa左右。
必要时可以用喷枪吸入绝缘清洗剂清晰。
3.2 检查电机绝缘有无变色、焦裂、点腐蚀痕迹，绑线有无松动，线棒与支撑环有无磨损。
若有磨损需进行加绑、加垫涤纶毡、刷环氧树脂漆。
高压柴油发电机组
宁波日兴动力科技有限公司重康船舶设备有限公司
高压柴油发电机组概述
• 伴随着机房的扩容，作为备用电源的柴油发电机组容量要求越来越大，需多台大功率柴油发电机组并网才能满足负荷的要求，而且机房与实际使用负载间距离也越来越远，采用传统的多台低压柴油发电机组并联运行暴露出多项运行和传输的缺陷,为了能够更加安全、可靠地运行，采用高压机组是一种更好的选择。
• 高压机组应用于冶金企业、机场、数据中心等应急备用电源系统,因机组的输出电压10kV与原供电系统电压一致,可直接接入供电系统,省去了大笔供配电系统的设备投资。
同时由于机组的输出电压高，输出电流小，在动力传输过程功率损失最
高压柴油发电机组与低压柴油发电机组分析比较序特点低压机组高压机组
1容量可多台机组并联运行。
可多台机组并联运行，机房
可集中建设。
2输送距离可短距离输电可长距离输电，
3损耗在输配电中线路损耗较大在输配电中线路损耗较小，
不存在输送发热问题。
4成本设备初期投资较少，维护
成本较低，低容量、短距
离具有较大优势，高容量、
长距离使用时成本将远远设备初期投资较大，维护成本较低，对于大容量、长距离输配电具有明显优势，配套投资费用较低
高压柴油发电机组与低压柴油发电机组分析比较序特点低压机组高压机组
5操作维护操作使用较为简单，对操
作使用人员要求较低。
操作使用较为复杂，操作使用人员要求较高，必须具有相应高压操作证才能操作。
6配置配置较为简单。
配置较为复杂，尤其在发电
机及输出配电柜方面。
7安全安全性能较高，技术较为
成熟，技术门槛较低。
安全性能较高，技术较为成熟，技术门槛较高。
8发展趋势小功率段保持传统市场，
大功率段有被高压系统替采用高压系统为现时世界趋势，需求逐渐增大。
低压柴油发电机组的负载分配模式
使用高压发电机组的条件
功率、电压、电流关系
• P=1.732×U×I×COSΦ
• 现以2000kW机组为例，功率因素0.8，频率50Hz • 低压（400V）电流为：
• I=P/(1.732×U×COSΦ)=2000×10³/
（1.732×400×0.8）=3609A
• 高压（10.5KV）电流为：
• I=P/(1.732×U×COSΦ)=2000×10³/
（1.732×10.5×10³×0.8）=137A
• 高压输电电流相当于低压输电电流的1/26
高压柴油发电机组应用
根据上述高低压柴油发电机组的应用特点，在容量要求较大和送电距离较远的应用场合，高压柴油发电机组具有大容量、远距离供电，机房集中建设、可靠性强、配套配电系统简单等明显优点，是大容量机组选型应用的必然趋势，高压柴油发电机组已经在银行、数据中心、冶金、民航等领域进行了大量的应用。
50Hz高压柴油发电机组主要电压等级有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，
单台机组功率一般在1000kW以上,多台机组并联使用。
高压柴油发电机组的结构特点序设备名称使用要求说明备注
1发动机一般要求单台机组功率在1000KW以上，可
选用三菱、卡特、康明斯、MTU等发动机与低压机组没区别
2发电机按不同电压等级选用，可选用德国AVK、
法国LSA、英国STAMFORD等品牌发电机与低压发电机有较大区别
3连接方式双轴承发电机联轴器联接，工作可靠、安
全性更高。
减震垫安装在底座下面
4并机控制
系统一般包括主控制器、同期装置等，可选用
COMAP主控制系统、CUMMINS、CAT、MTU并
机控制系统、差动保护
与低压并机控制
系统没明显区
别，增加差动保护
5高压开关
柜一般并机输出开关采用抽出式电动真空断路器、综保系统、直流操作。
6PT柜含PT,CT
高压机组外形图（三菱）
高压发电机组（三菱）
高压发电机
联轴器
高压开关柜
ABB高压断路器
三菱高压断路器
电缆头耐压试验
控制系统和综保系统简述
• 高压机组控制系统主要由高压开关柜和集中控制台两大部分组成。
高压开关柜可设于专门的配电室集中管理，集中控制台可以安装于中央控制室。
安装于高压开关柜上的综合保护器及集中控制台上的8808控制屏都带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个控制系统的实时数据进行采集，进行集中监控、归档管理。
• 高压8808智能控制系统主要由发电机进线柜（并机柜）及PT柜、出线柜组成。
8808智能主控制器本身已经集成了全面的发电机组保护功能，已经满足了机组本身及其附属设备的基本保护需求。
• 作为后备冗余保护，用户可根据项目实际需要及操作习惯，在并机柜上可选装综合保护装置(可选项)及差动保护装置(可选项)，在出线柜上可选装综合保护装置(可选
系统一次原理图
开关设备结构示意图
A 母线室
B 断路器手车室
C 电缆室
D 继电器仪表室
1.1 泄压装置
1.2 控制小线槽
1 外壳
2 分支小母线
3 母线套管
4 主母线
5 静触头装置
6 静触头盒
7 电流互感器
8 接地开关
9 电缆
10 避雷器
11 接地主母线
12 装卸式隔板
13 隔板（活门）
14 二次插头
15 断路器手车
16 加热装置
高压配电开关示例
差动保护
• 差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。
• 差动保护把被保护的电气设备看成是一个接点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。
当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。
当差动电流大于差动保护装置的整定值时，保护动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。
发电机差动保护装置
T2900（丹麦SELCO公司）P922＆P12X(法国ALSTOM)
发电机差动原理图（C 相）
当电力系统出现故障时(例如电网部分短路或开路等)，配电系统中性点将产生偏移，此时中性点接地电阻将输出配电系统中性点强制接地，并限制其故障电流，使电力系统有时间进行检测、诊断、保护和切换，从而避免了线路或设备可能遭受的损坏。
由于中性点电阻能吸附大量的谐振能量，在有电阻器的接地方式中，从根本上抑制了系统谐振过电压。
中性点接地电阻在电力输配电系统正常工作时电流很小，而当电力系统发生故障时，流过中性点接地电阻的电流很大，时间很短，它通常用于短时工作制。
中性点接地电阻设计依照ANSI/IEEE32.1972 和IEC625 以及相关标准。
当多台机组并机时，所有机组的中性点电阻
都必须经高压真空接触器自动控制其投入及退出，并与市电开关和其余机组开关之间进行联锁。
当市电带载时，所有机组的中性点电阻经高压真空接触器闭合；当市电故障，机组启动带载时，运行机组中，只能有一台的零线中性点电阻经高压真空接触器闭合到接地点，其余运行机组及未运行机组的中性点电阻均必须经高压真空接触器与接地点断开。
市电开关与机组开关联锁
接地保护系统图
0线地线电阻配接触器
市电正常，发电机组停止状态
市电失压，发电机组启动状态
机组并机状态
机组和市电并网状态
发电机组卸载备用状态
耐压试验
连续负载运行试验
试验室负载
高压机组定期负载试验的干式变压器
假负载
安全操作注意事项
一.严格按照柴油发电机组操作及维护保养规范进行操作维护保养，定期开机10~15分钟空载试验；二.严格按照高压操作使用规范进行操作，操作人员有相应的高压操作资质；
三.并机开关柜机房有相应的高压保护措施，必须严格按照操作程序进行操作。
1.为了保证开关柜和手车正确操作的程序性，开关柜设置有可靠的机械、电气联锁机构，符合“五防” 功能的要求。
1.1.仪表室门上装有提示性的按钮或者KK型转换开
1.2.断路器手车在试验或工作位置时才能进行分合操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。
1.3.仅当接地开关处于分闸位置时，断路器手车才能从试验/断开位置移至工作位置，仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作。
这样实现了防止带电误合接地开关及防止了接地开关处于闭合位置时关合断路器；
1.4.接地开关处于分闸位置时，下门及后门都无法打开，防止了误入带电间隔；
1.5.断路器手车确实在试验或工作位置时，而没有
2.手车在工作位置，二次插头被锁定不能拔除。
3.断路器可以与手车分离，开断时母排和馈电回路之间保证隔离。
4.所有设备的操作均可在开关柜面板关闭时进行。
5.开关柜柜体及所有金属隔板接地，柜内设置接地导体，接地联系性好。
6.外壳的防护等级达IP4X，可有效防止人体和外界固体接近带电部分和触及运动部分，保护人身安全和设备可靠运行。
