皮带轮涨紧装置设计皮带轮涨紧装置设计1. 引言皮带传动是一种常见的机械传动方式，广泛应用于各种工业领域。

为了确保传动的稳定性和效率，皮带轮涨紧装置是必不可少的组成部分。

本文将从设计皮带轮涨紧装置的角度出发，深入探讨该装置的原理、设计要点和优化方向，以帮助读者更好地理解和应用于实际生产。

2. 皮带轮涨紧装置的原理皮带轮涨紧装置主要由张紧轮、张紧弹簧和导向装置组成。

其工作原理是通过张紧轮的调整，使皮带绷紧，从而实现传动的稳定性和效率。

3. 皮带轮涨紧装置的设计要点3.1 张紧力的设置为了确保皮带的正常工作，张紧力的设置是至关重要的。

过大的张紧力会导致皮带过紧，增加传动的损耗和噪音；而过小的张紧力则会导致皮带松弛，传动不稳定。

在设计过程中应根据具体传动的要求和工作环境的特点，合理设置张紧力。

3.2 张紧轮的选择张紧轮的选择不仅需要考虑其工作环境和负载条件，还需要考虑其与皮带的匹配性。

合适的张紧轮应具有良好的摩擦性能和耐磨性，以及适切的表面形状，以提高皮带的传动效率和使用寿命。

3.3 弹簧的设计张紧弹簧作为控制张紧力的重要组成部分，其设计需要考虑弹簧的刚度和预紧力。

弹簧的刚度应根据张紧力和张紧轮的位移来确定，以保证张紧力的稳定性和可调性；而弹簧的预紧力则需要根据张紧轮的工作范围和皮带传动的负载条件来确定，以确保张紧力的可控性和适应性。

4. 皮带轮涨紧装置的优化方向4.1 自动调节装置的应用为了提高皮带轮涨紧装置的智能性和便利性，可以引入自动调节装置。

该装置可以根据传动系统的负载变化和工作状态的特点，自动调节张紧力，以确保传动的稳定性和效率。

4.2 材料和润滑剂的选择优化皮带轮涨紧装置的材料和润滑剂选择，可以有效降低传动的摩擦损失和噪音。

选择适当的材料和润滑剂，可以提高张紧轮和皮带之间的摩擦性能，延长使用寿命。

5. 个人观点和理解作为一个皮带轮涨紧装置的设计师，我认为在设计过程中应充分考虑传动的可靠性、效率和可调性。

张紧皮带轮的方法
张紧皮带轮的方法可以分为以下几个步骤：
1. 找到皮带轮和张紧轮的位置：一般来说，张紧皮带轮位于发动机正面，通常靠近发动机的下方。

它通常由一个张紧轮和一个调节螺栓组成。

2. 使用扳手或扳手，松开调节螺栓：这个螺栓一般位于张紧轮的背后。

根据不同的车型和发动机，可能需要使用不同大小的扳手。

逆时针旋转螺栓将松开皮带。

3. 使用皮带测量仪或肉眼检查张紧皮带的松紧程度：皮带应适度紧凑，不能太紧也不能太松。

如果皮带太松，它可能会打滑或无法转动驱动组件。

如果皮带太紧，它可能会导致张紧轮损坏或发动机被过度紧张。

4. 根据需要调整张紧轮的位置：如果皮带松弛，您需要将张紧轮适当移动，以增加张紧度，然后用扳手或扳手再次紧固调节螺栓。

如果皮带太紧，您需要将张紧轮适当移动，并逆时针旋转调节螺栓来减小张紧度。

5. 检查张紧皮带的松紧度：您可以再次使用皮带测量仪或肉眼检查皮带的松紧程度。

确保皮带没有过紧或过松。

6. 重新紧固调节螺栓：当您满意皮带的松紧度时，使用扳手或扳手再次紧固调节螺栓。

确保螺栓紧固牢固，但不要过紧。

注意事项：
- 在进行任何维修工作之前，请确保发动机已经冷却，并且车辆处于静止状态且紧握刹车。

- 如果您不确定如何进行这些步骤，请咨询专业的机械师或查阅相关的车辆维修手册。

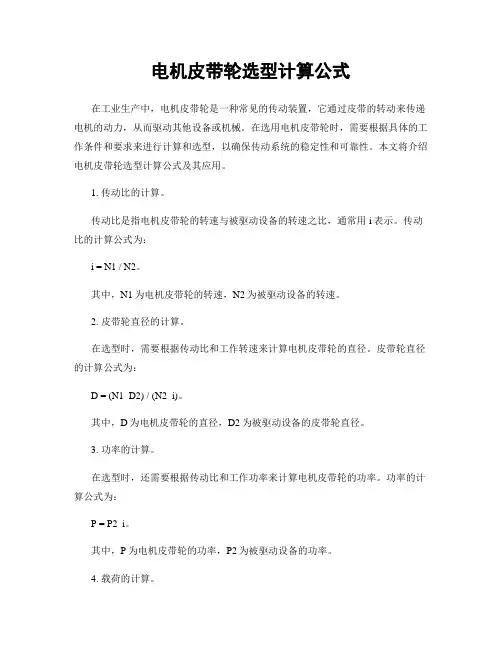

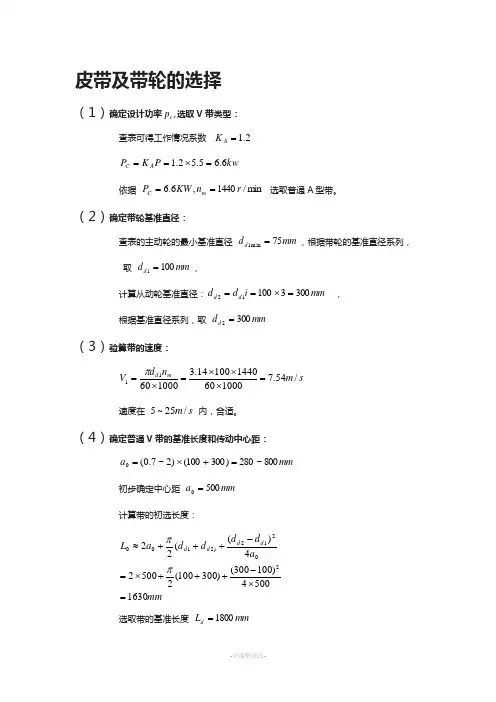

电机皮带轮选型计算公式在工业生产中，电机皮带轮是一种常见的传动装置，它通过皮带的转动来传递电机的动力，从而驱动其他设备或机械。

在选用电机皮带轮时，需要根据具体的工作条件和要求来进行计算和选型，以确保传动系统的稳定性和可靠性。

本文将介绍电机皮带轮选型计算公式及其应用。

1. 传动比的计算。

传动比是指电机皮带轮的转速与被驱动设备的转速之比，通常用i表示。

传动比的计算公式为：i = N1 / N2。

其中，N1为电机皮带轮的转速，N2为被驱动设备的转速。

2. 皮带轮直径的计算。

在选型时，需要根据传动比和工作转速来计算电机皮带轮的直径。

皮带轮直径的计算公式为：D = (N1 D2) / (N2 i)。

其中，D为电机皮带轮的直径，D2为被驱动设备的皮带轮直径。

3. 功率的计算。

在选型时，还需要根据传动比和工作功率来计算电机皮带轮的功率。

功率的计算公式为：P = P2 i。

其中，P为电机皮带轮的功率，P2为被驱动设备的功率。

4. 载荷的计算。

在选型时，还需要根据传动比和工作载荷来计算电机皮带轮的载荷。

载荷的计算公式为：F = F2 / i。

其中，F为电机皮带轮的载荷，F2为被驱动设备的载荷。

5. 选型注意事项。

在进行电机皮带轮的选型时，需要注意以下几点：（1）根据传动比和工作转速来计算电机皮带轮的直径，确保传动系统的稳定性和可靠性。

（2）根据传动比和工作功率来计算电机皮带轮的功率，确保传动系统的工作效率和安全性。

（3）根据传动比和工作载荷来计算电机皮带轮的载荷，确保传动系统的承载能力和使用寿命。

（4）在选型时，还需要考虑电机皮带轮的材质、结构和安装方式等因素，以满足具体的工作条件和要求。

综上所述，电机皮带轮选型计算公式是根据传动比、工作转速、功率和载荷等因素来进行计算和选型的。

在选型时，需要根据具体的工作条件和要求来确定电机皮带轮的直径、功率和载荷，以确保传动系统的稳定性和可靠性。

希望本文对您有所帮助，谢谢阅读！。

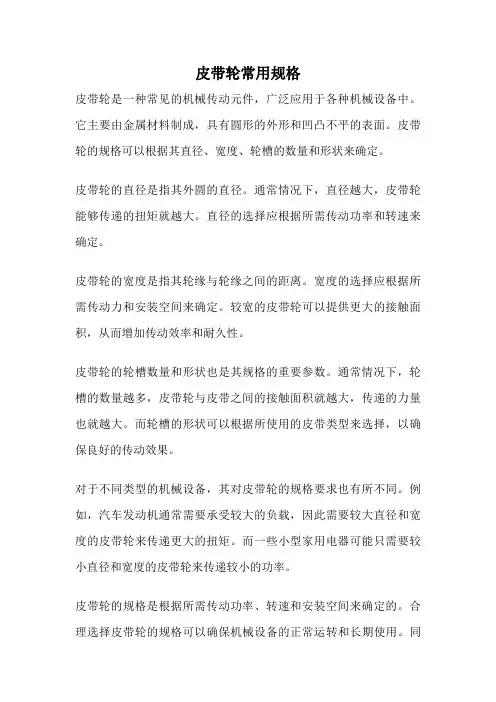

皮带轮常用规格
皮带轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

它主要由金属材料制成，具有圆形的外形和凹凸不平的表面。

皮带轮的规格可以根据其直径、宽度、轮槽的数量和形状来确定。

皮带轮的直径是指其外圆的直径。

通常情况下，直径越大，皮带轮能够传递的扭矩就越大。

直径的选择应根据所需传动功率和转速来确定。

皮带轮的宽度是指其轮缘与轮缘之间的距离。

宽度的选择应根据所需传动力和安装空间来确定。

较宽的皮带轮可以提供更大的接触面积，从而增加传动效率和耐久性。

皮带轮的轮槽数量和形状也是其规格的重要参数。

通常情况下，轮槽的数量越多，皮带轮与皮带之间的接触面积就越大，传递的力量也就越大。

而轮槽的形状可以根据所使用的皮带类型来选择，以确保良好的传动效果。

对于不同类型的机械设备，其对皮带轮的规格要求也有所不同。

例如，汽车发动机通常需要承受较大的负载，因此需要较大直径和宽度的皮带轮来传递更大的扭矩。

而一些小型家用电器可能只需要较小直径和宽度的皮带轮来传递较小的功率。

皮带轮的规格是根据所需传动功率、转速和安装空间来确定的。

合理选择皮带轮的规格可以确保机械设备的正常运转和长期使用。

同
时，根据不同的应用需求选择合适的皮带轮规格也是确保传动效率和安全性的重要因素。

皮带轮选型技术参数皮带轮是一种常用的传动元件，广泛应用于各种机械设备中。

选型皮带轮时需要考虑多种技术参数，下面将详细介绍这些参数及其影响因素。

1.带轮直径：带轮直径是指皮带轮的直径尺寸，直接影响皮带的工作性能。

较大的直径可以提高皮带的接触面积，减小了压力，降低了磨损，同时也能提高传动效率。

但是较大的直径也会增加制造成本和空间占用。

2.轮缘高度：轮缘高度是指皮带轮的边缘高度。

较高的轮缘可以防止皮带侧移，提高传动稳定性。

但是轮缘高度过高会增加制造成本，同时也会增加摩擦。

3.轮缘宽度：轮缘宽度是指皮带轮边缘到中心的宽度。

较大的轮缘宽度可以提高皮带的接触面积，增加传动效率。

但是轮缘宽度过大会增加制造成本，增加空间占用。

4.轮毂宽度：轮毂宽度是指皮带轮中心部分的宽度。

较大的轮毂宽度可以提高皮带轮的刚性，减小变形，增加传动精度。

但是轮毂宽度过大会增加制造成本，增加空间占用。

5.轮毂孔径：轮毂孔径是指皮带轮中心部分的孔径尺寸。

轮毂孔径需要与轴的尺寸匹配，提高安装精度。

轮毂孔径的选取要根据具体的轴尺寸和安装要求来确定。

6.轮缘倾角：轮缘倾角是指皮带轮的倾斜程度。

较大的轮缘倾角可以提高皮带的传动效果，减小滑移现象。

但是轮缘倾角过大会增加制造成本，增加空间占用。

7.材质：皮带轮的材质需要具有足够的强度和耐磨性。

常见的材质有铸铁、钢制等。

材质的选取要考虑实际工作环境和传动功率等因素。

8.平衡质量等级：皮带轮需要进行动平衡校正，以确保传动的平稳运行。

平衡质量等级是指平衡质量的标准，常见的等级有G2.5、G6.3等。

平衡质量等级的选取要根据具体的传动要求和平衡要求来确定。

9.表面处理：皮带轮的表面处理通常包括镀锌、喷塑、电泳等，可以提高皮带轮的耐腐蚀性和美观性。

表面处理的选取要根据具体的工作环境和美观要求来确定。

以上就是选型皮带轮时需要考虑的一些技术参数。

在选型时需要综合考虑传动要求、机械性能、工作环境等因素，选择适合的皮带轮，以确保传动的可靠性和效率。

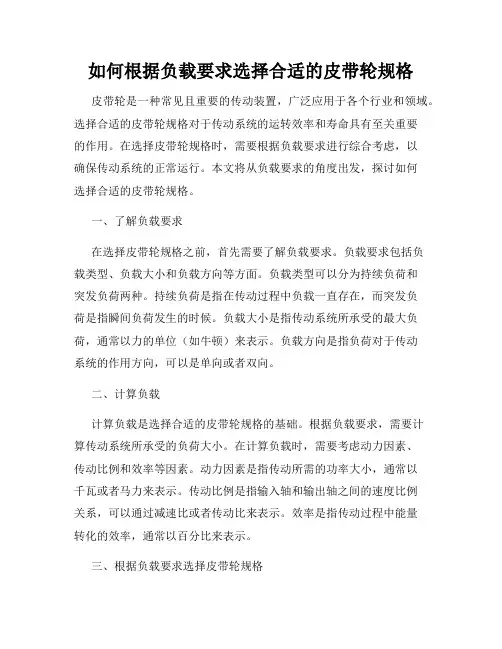

如何根据负载要求选择合适的皮带轮规格皮带轮是一种常见且重要的传动装置，广泛应用于各个行业和领域。

选择合适的皮带轮规格对于传动系统的运转效率和寿命具有至关重要的作用。

在选择皮带轮规格时，需要根据负载要求进行综合考虑，以确保传动系统的正常运行。

本文将从负载要求的角度出发，探讨如何选择合适的皮带轮规格。

一、了解负载要求在选择皮带轮规格之前，首先需要了解负载要求。

负载要求包括负载类型、负载大小和负载方向等方面。

负载类型可以分为持续负荷和突发负荷两种。

持续负荷是指在传动过程中负载一直存在，而突发负荷是指瞬间负荷发生的时候。

负载大小是指传动系统所承受的最大负荷，通常以力的单位（如牛顿）来表示。

负载方向是指负荷对于传动系统的作用方向，可以是单向或者双向。

二、计算负载计算负载是选择合适的皮带轮规格的基础。

根据负载要求，需要计算传动系统所承受的负荷大小。

在计算负载时，需要考虑动力因素、传动比例和效率等因素。

动力因素是指传动所需的功率大小，通常以千瓦或者马力来表示。

传动比例是指输入轴和输出轴之间的速度比例关系，可以通过减速比或者传动比来表示。

效率是指传动过程中能量转化的效率，通常以百分比来表示。

三、根据负载要求选择皮带轮规格根据负载要求选择合适的皮带轮规格是确保传动系统正常运行的关键。

在选择皮带轮规格时，需要考虑以下几个因素：1.负载类型：根据负载类型选择合适的皮带轮规格。

对于持续负荷，需要选择耐磨性好、承载能力强的皮带轮规格；对于突发负荷，需要选择抗冲击、耐疲劳的皮带轮规格。

2.负载大小：根据负载大小选择合适的皮带轮规格。

负载大小直接影响到所选皮带轮的尺寸和材料。

通常情况下，负载越大，所选的皮带轮尺寸越大，材料也需要选择更强韧性和耐磨性的材料。

3.负载方向：根据负载方向选择合适的皮带轮规格。

负载方向会对传动系统的设计和结构产生影响，需要选择适合的皮带轮规格来适应不同的负载方向。

4.其他因素：除了负载要求，还需要考虑其他因素如工作环境、安装空间和传动效率等。

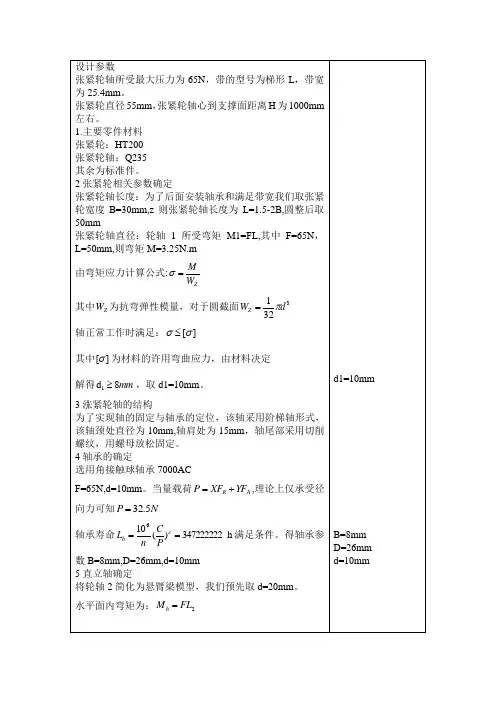

设计参数张紧轮轴所受最大压力为65N ，带的型号为梯形L ，带宽为25.4mm 。

张紧轮直径55mm ，张紧轮轴心到支撑面距离H 为1000mm 左右。

1.主要零件材料 张紧轮：HT200 张紧轮轴：Q235 其余为标准件。

2张紧轮相关参数确定张紧轮轴长度：为了后面安装轴承和满足带宽我们取张紧轮宽度B=30mm,z 则张紧轮轴长度为L=1.5-2B,圆整后取50mm张紧轮轴直径：轮轴1所受弯矩M1=FL,其中F=65N ，L=50mm,则弯矩M=3.25N.m 由弯矩应力计算公式:ZW M =σ 其中Z W 为抗弯弹性模量，对于圆截面3321d W Z π= 轴正常工作时满足：][σσ≤其中][σ为材料的许用弯曲应力，由材料决定 解得mm 8d 1≥，取d1=10mm 。

3涨紧轮轴的结构为了实现轴的固定与轴承的定位，该轴采用阶梯轴形式，该轴颈处直径为10mm,轴肩处为15mm ，轴尾部采用切削螺纹，用螺母放松固定。

4轴承的确定选用角接触球轴承7000ACF=65N,d=10mm 。

当量载荷A R YF XF P +=,理论上仅承受径向力可知N P 5.32=轴承寿命h 347222222)(106==εPC n L h 满足条件。

得轴承参数B=8mm,D=26mm,d=10mm 5直立轴确定将轮轴2简化为悬臂梁模型，我们预先取d=20mm 。

水平面内弯矩为：2FL M h =d1=10mmB=8mm D=26mm d=10mm垂直面内弯矩为：1FL M v =合成弯矩为：22V h M M M +=此悬臂梁为拉伸弯曲组合变形，危险截面正应力：ZW MA F +=σ 其中A 为圆柱截面积：2d 41πWz 为抗弯弹性模量：3321d π代入数据得][σσ≤则条件成立，直径合理。

由于轮轴2主要起支撑作用，还要受到其他力的作用且为方便计算取安全系数为2则d2=40mm, 6升降调节 本涨紧轮采用升降夹进行升降。

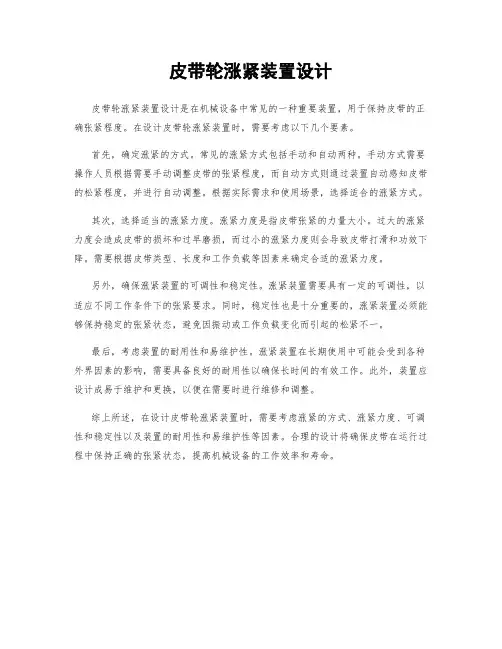

皮带轮涨紧装置设计
皮带轮涨紧装置设计是在机械设备中常见的一种重要装置，用于保持皮带的正确张紧程度。

在设计皮带轮涨紧装置时，需要考虑以下几个要素。

首先，确定涨紧的方式。

常见的涨紧方式包括手动和自动两种。

手动方式需要操作人员根据需要手动调整皮带的张紧程度，而自动方式则通过装置自动感知皮带的松紧程度，并进行自动调整。

根据实际需求和使用场景，选择适合的涨紧方式。

其次，选择适当的涨紧力度。

涨紧力度是指皮带张紧的力量大小。

过大的涨紧力度会造成皮带的损坏和过早磨损，而过小的涨紧力度则会导致皮带打滑和功效下降。

需要根据皮带类型、长度和工作负载等因素来确定合适的涨紧力度。

另外，确保涨紧装置的可调性和稳定性。

涨紧装置需要具有一定的可调性，以适应不同工作条件下的张紧要求。

同时，稳定性也是十分重要的，涨紧装置必须能够保持稳定的张紧状态，避免因振动或工作负载变化而引起的松紧不一。

最后，考虑装置的耐用性和易维护性。

涨紧装置在长期使用中可能会受到各种外界因素的影响，需要具备良好的耐用性以确保长时间的有效工作。

此外，装置应设计成易于维护和更换，以便在需要时进行维修和调整。

综上所述，在设计皮带轮涨紧装置时，需要考虑涨紧的方式、涨紧力度、可调性和稳定性以及装置的耐用性和易维护性等因素。

合理的设计将确保皮带在运行过程中保持正确的张紧状态，提高机械设备的工作效率和寿命。
