ＮｕｃｌｅａｒＰｏｗｅｒＫｎｏｗｌｅｄｇｅ核电知识压水堆核电厂的工作原理压水堆是用高温高压水作慢化剂和冷却剂的反应堆。
１５兆帕左右（即１５０大气压左右）高压的一回路水在反应堆内被核能加热，温度升高到３２５℃左右。
它在蒸汽发生器内将二回路水加热，生成６～７兆帕、２７５～２９０℃的蒸汽，推动汽轮发电机组发电。
核电厂与火电厂的主要区别是核电厂用反应堆替代了火电厂的锅炉。
压水堆的结构压水堆由堆芯、堆内构件、压力容器和控制棒及驱动机构组成（如图所示）。
把二氧化铀烧结成小圆柱形芯块，装入直径约１０毫米的锆合金管中，组成燃料元件（燃料棒）。
再将许多燃料元件按一定格式排列，用定位件组装在一起，成为燃料组件。
运行时部分组件内插有控制棒束。
许多燃料组件按一定规律组合在一起，构成堆芯，它是压水堆内产生热能的核心。
!!!!!!!!!!!!!!!!!!!!!!!!"!!!!"!!!!!!!!!!!!!!!!!!!!!!!!"!!!!"编者按：当前能源需求快速增长，环境污染日趋严重，为了解决这些问题，世界各国越来越把目光投向核电。
在我国正面临着核电建设快速发展的大好形势，为了向公众广泛宣传核电是安全、可靠、清洁的新能源，本刊将连续刊载核电科普知识，以飨读者。
压水堆核电厂简要流程图压水堆核的整体结构图１９２－－压水堆的主要物理热工特性压水堆用普通水作为慢化剂和冷却剂，用镉－铟－银和硼酸作为控制材料。
以１００万千瓦的核电厂为例，它具有下列主要特性：（１）堆芯高约３．６米，直径约３米，在这么小的体积内要发出约３００万千瓦热功率，其平均体积比功率高达约１１０千瓦每升。
停堆后，由于裂变产物的β和γ衰变以及缓发中子的作用，还要发出“余热”，几小时后还有１％额定功率（约３万千瓦），其能量十分可观！因此必须确保冷却剂流动不能中断，更不能失水！（２）一回路压力如果降低，高温水可能汽化，使燃料元件冷却恶化。

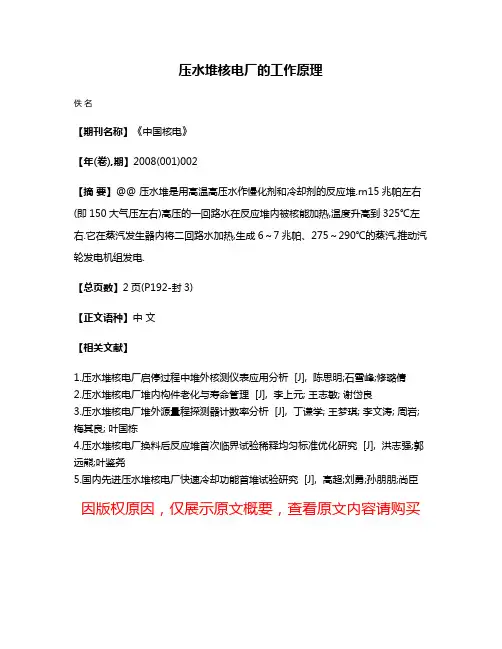

压水堆核电厂的工作原理
佚名
【期刊名称】《中国核电》
【年(卷),期】2008(001)002
【摘要】@@ 压水堆是用高温高压水作慢化剂和冷却剂的反应堆.rn15兆帕左右(即150大气压左右)高压的一回路水在反应堆内被核能加热,温度升高到325℃左右.它在蒸汽发生器内将二回路水加热,生成6～7兆帕、275～290℃的蒸汽,推动汽轮发电机组发电.
【总页数】2页(P192-封3)
【正文语种】中文
【相关文献】
1.压水堆核电厂启停过程中堆外核测仪表应用分析 [J], 陈思明;石雪峰;修璐倩
2.压水堆核电厂堆内构件老化与寿命管理 [J], 李上元; 王志敏; 谢岱良
3.压水堆核电厂堆外源量程探测器计数率分析 [J], 丁谦学; 王梦琪; 李文涛; 周岩; 梅其良; 叶国栋
4.压水堆核电厂换料后反应堆首次临界试验稀释均匀标准优化研究 [J], 洪志强;郭远熊;叶鉴尧
5.国内先进压水堆核电厂快速冷却功能首堆试验研究 [J], 高超;刘勇;孙朋朋;尚臣因版权原因，仅展示原文概要，查看原文内容请购买。
简述压水堆核电站工作原理嘿，朋友们！今天咱来聊聊压水堆核电站那神奇的工作原理。
你看啊，这压水堆核电站就好比一个超级大的能量制造工厂。
核燃料呢，就像是工厂里的超级原料，蕴含着巨大的能量。
在这个大工厂里，核燃料被放进反应堆这个核心区域。
就好像是把宝贝放进了一个特别的魔法盒子里。
然后呢，核燃料在里面发生链式裂变反应，这可不得了啦，就像一场超级能量大爆发！释放出大量的热能。
这热能可不能浪费呀，水就来帮忙啦！水在反应堆里被加热，变成高温高压的水蒸汽。
你想想，这水蒸汽就像充满力量的小火车，呼呼地跑起来。
接着呢，这些水蒸汽就冲向汽轮机，推动汽轮机快速转动。
汽轮机就像是一个大力士，被水蒸汽推动着拼命干活。
汽轮机一转起来，又带动着发电机也跟着转起来啦。
发电机就像一个勤劳的小精灵，把机械能转化成电能。
那发出来的电呢，就顺着电线跑到我们家里啦，给我们带来光明和便利。
哎呀，你说神奇不神奇？这就好像是变魔术一样，从核燃料开始，经过一系列的过程，最后就变成了我们能用的电。
有人可能会担心啦，这么厉害的能量会不会有危险呀？嘿嘿，别担心，核电站有很多安全措施呢。
就像给这个大工厂装上了好多把安全锁，保证一切都稳稳当当的。
而且啊，这压水堆核电站可是为我们的生活做出了巨大贡献呢！它能提供大量的电力，让我们的生活更加丰富多彩。
想想看，如果没有核电站，我们的电可能就不够用啦，那得多不方便呀！
所以说呀，压水堆核电站虽然听起来很复杂很神秘，但其实它就像我们生活中的好帮手，默默地为我们工作着。
我们可得好好感谢它呢！大家说是不是呀！。
五种常见的核电站堆型1.压水堆压水堆是指使用轻水（即普通净化水）作冷却剂和慢化剂，且水在反应堆内保持液态的核反应堆。
压水堆以水作为冷却剂在主泵的推动下流过燃料组件，吸收了核裂变产生的热能以后流出反应堆，进入蒸汽发生器，在那里把热量传给二次侧的水，使它们变成蒸汽送去发电，而主冷却剂本身的温度就降低了。
从蒸汽发生器出来的主冷却剂再由主泵送回反应堆去加热。
冷却剂的这一循环通道称为一回路，一回路高压由稳压器来维持和调节。
除秦山三期外，我国目前运行的核电机组全部为压水堆。
压水堆作为一种技术十分成熟的堆型，与其他堆型相比，结构紧凑，经济上基建费用低、建设周期短、轻水价格便宜；有放射性的一回路与二回路分开，带有放射性的冷却剂不会进入二回路污染汽轮机，机组运行、维护方便。
核反应堆原理（压水堆示意图）2.沸水堆沸水堆利用轻水作慢化剂和冷却剂，只有一个回路，水在反应堆内沸腾产生蒸汽直接进入汽轮机发电。
与压水堆相比，沸水堆工作压力低；由于减少了一个回路，其设备成本也比压水堆低；但这样可能使汽轮机等设备受到放射性污染，给设计、运行和维修带来不便。
（沸水堆示意图）3.重水堆重水堆是以重水（氘和氧组成的化合物）作慢化剂的反应堆。
其主要优点是可以直接利用天然铀作核燃料，同时采用不停堆燃料方式；但体积比轻水堆大，建造费用高，重水昂贵、发电成本也比较高。
重水堆核电站是发展较早的核电站，我国秦山三期1、2号机组采用的是加拿大坎杜型（CANDU）压力管式重水堆。
（沸水堆示意图）4.高温气冷堆高温气冷堆用氦气作冷却剂，石墨作慢化剂，堆芯出口温度较高。
高温气冷堆热效率高，建造周期短，系统简单；但堆芯出口温度为850~1000℃甚至更高，对反应堆材料的性能要求也高。
山东石岛湾规划建设20万千瓦级高温气冷堆。
（石岛湾高温气冷堆）5.快中子反应堆（快堆）快中子反应堆直接利用快中子引起链式裂变反应所释放的能量进行发电，因此不需要慢化剂、体积小、功率密度大。

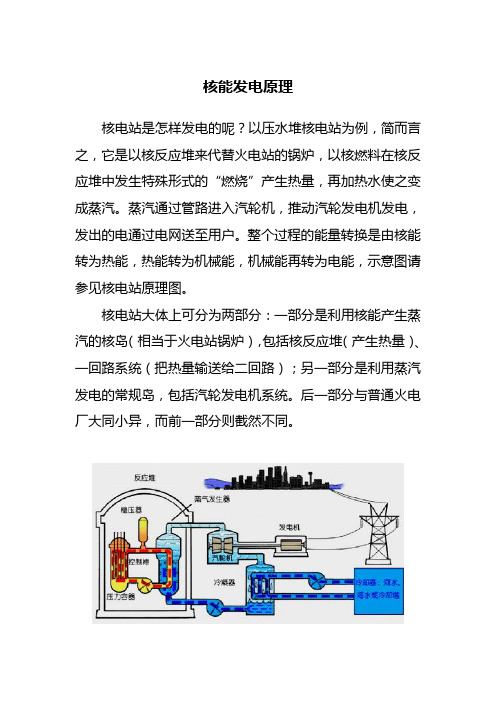

核能发电原理
核电站是怎样发电的呢？以压水堆核电站为例，简而言之，它是以核反应堆来代替火电站的锅炉，以核燃料在核反应堆中发生特殊形式的“燃烧”产生热量，再加热水使之变成蒸汽。
蒸汽通过管路进入汽轮机，推动汽轮发电机发电，发出的电通过电网送至用户。
整个过程的能量转换是由核能转为热能，热能转为机械能，机械能再转为电能，示意图请参见核电站原理图。
核电站大体上可分为两部分：一部分是利用核能产生蒸汽的核岛（相当于火电站锅炉），包括核反应堆（产生热量）、一回路系统（把热量输送给二回路）；另一部分是利用蒸汽发电的常规岛，包括汽轮发电机系统。
后一部分与普通火电厂大同小异，而前一部分则截然不同。

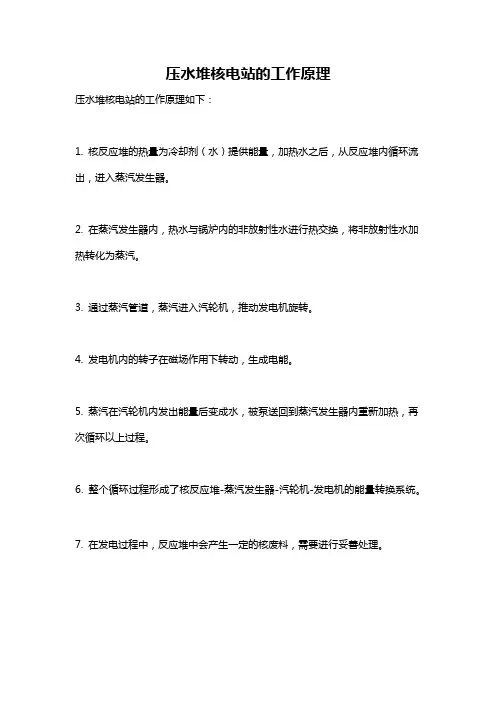

压水堆核电站的工作原理
压水堆核电站的工作原理如下：
1. 核反应堆的热量为冷却剂（水）提供能量，加热水之后，从反应堆内循环流出，进入蒸汽发生器。
2. 在蒸汽发生器内，热水与锅炉内的非放射性水进行热交换，将非放射性水加热转化为蒸汽。
3. 通过蒸汽管道，蒸汽进入汽轮机，推动发电机旋转。
4. 发电机内的转子在磁场作用下转动，生成电能。
5. 蒸汽在汽轮机内发出能量后变成水，被泵送回到蒸汽发生器内重新加热，再次循环以上过程。
6. 整个循环过程形成了核反应堆-蒸汽发生器-汽轮机-发电机的能量转换系统。
7. 在发电过程中，反应堆中会产生一定的核废料，需要进行妥善处理。
![压水堆核电厂[可修改版ppt]](https://uimg.taocdn.com/d5c5c6ff0b4c2e3f562763a6.webp)

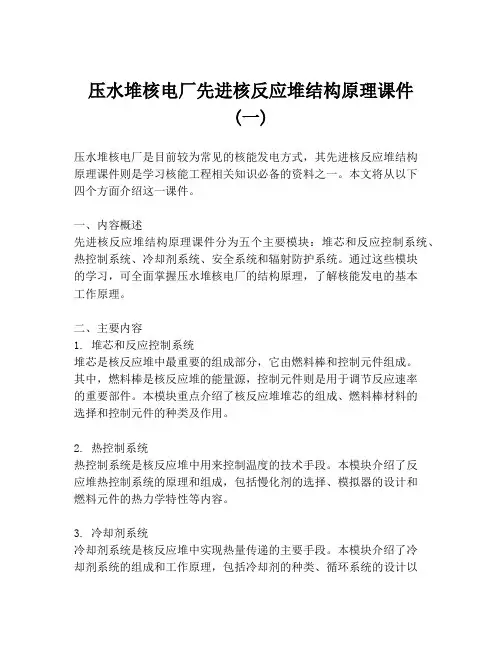

压水堆核电厂先进核反应堆结构原理课件(一)压水堆核电厂是目前较为常见的核能发电方式，其先进核反应堆结构原理课件则是学习核能工程相关知识必备的资料之一。
本文将从以下四个方面介绍这一课件。
一、内容概述先进核反应堆结构原理课件分为五个主要模块：堆芯和反应控制系统、热控制系统、冷却剂系统、安全系统和辐射防护系统。
通过这些模块的学习，可全面掌握压水堆核电厂的结构原理，了解核能发电的基本工作原理。
二、主要内容1. 堆芯和反应控制系统堆芯是核反应堆中最重要的组成部分，它由燃料棒和控制元件组成。
其中，燃料棒是核反应堆的能量源，控制元件则是用于调节反应速率的重要部件。
本模块重点介绍了核反应堆堆芯的组成、燃料棒材料的选择和控制元件的种类及作用。
2. 热控制系统热控制系统是核反应堆中用来控制温度的技术手段。
本模块介绍了反应堆热控制系统的原理和组成，包括慢化剂的选择、模拟器的设计和燃料元件的热力学特性等内容。
3. 冷却剂系统冷却剂系统是核反应堆中实现热量传递的主要手段。
本模块介绍了冷却剂系统的组成和工作原理，包括冷却剂的种类、循环系统的设计以及冷却剂对反应堆性能的影响等问题。
4. 安全系统核反应堆安全是值得高度重视的问题，本模块介绍了核反应堆安全系统的原理和组成，包括事故导致的影响及应对措施等内容。
5. 辐射防护系统辐射防护系统是核反应堆中用来保障人员和环境安全的手段。
本模块介绍了辐射防护系统的原理和组成，包括屏蔽材料的选择和防护结构的设计等。
三、教学实践通过对先进核反应堆结构原理课件的学习，可深入了解核反应堆的组成和工作原理，从而更好地掌握核能发电技术，为日后的工作提供重要的知识储备。
四、结语综上所述，先进核反应堆结构原理课件是核能工程专业学生必备的教学资料。
它系统性地介绍了压水堆核电厂的结构和工作原理，对于深入理解核能发电技术有着不可替代的作用。
1. 什么是核电站核电站就是利用一座或若干座动力反应堆所产生的热能来发电或发电兼供热的动力设施。
反应堆是核电站的关键设备，链式裂变反应就在其中进行。
目前世界上核电站常用的反应堆有压水堆、沸水堆、重水堆和改进型气冷堆以及快堆等。
但用的最广泛的是压水反应堆。
压水反应堆是以普通水作冷却剂和慢化剂，它是从军用堆基础上发展起来的最成熟、最成功的动力堆堆型。
2. 核电站工作原理核电厂用的燃料是铀。
用铀制成的核燃料在“反应堆”的设备内发生裂变而产生大量热能，再用处于高压力下的水把热能带出，在蒸汽发生器内产生蒸汽，蒸汽推动汽轮机带着发电机一起旋转，电就源源不断地产生出来，并通过电网送到四面八方。
3. 压水堆核电站以压水堆为热源的核电站。
它主要由核岛和常规岛组成。
压水堆核电站核岛中的四大部件是蒸汽发生器、稳压器、主泵和堆芯。
在核岛中的系统设备主要有压水堆本体，一回路系统，以及为支持一回路系统正常运行和保证反应堆安全而设置的辅助系统。
常规岛主要包括汽轮机组及二回等系统，其形式与常规火电厂类似。
4. 沸水堆核电站以沸水堆为热源的核电站。
沸水堆是以沸腾轻水为慢化剂和冷却剂并在反应堆压力容器内直接产生饱和蒸汽的动力堆。
沸水堆与压水堆同属轻水堆，都具有结构紧凑、安全可靠、建造费用低和负荷跟随能力强等优点。
它们都需使用低富集铀作燃料。
沸水堆核电站系统有：主系统（包括反应堆）；蒸汽-给水系统；反应堆辅助系统等。
5. 重水堆核电站以重水堆为热源的核电站。
重水堆是以重水作慢化剂的反应堆，可以直接利用天然铀作为核燃料。
重水堆可用轻水或重水作冷却剂，重水堆分压力容器式和压力管式两类。
重水堆核电站是发展较早的核电站，有各种类别，但已实现工业规模推广的只有加拿大发展起来的坎杜型压力管式重水堆核电站。
6. 快堆核电站由快中子引起链式裂变反应所释放出来的热能转换为电能的核电站。
快堆在运行中既消耗裂变材料，又生产新裂变材料，而且所产可多于所耗，能实现核裂变材料的增殖。
我国压水堆核电站主要设备及原理完整文档(可以直接使用，可编辑完整文档，欢迎下载）压水堆核电站主要设备及原理压水堆核电站主要设备典型压水反应堆的核心是一个圆柱形高压反应容器。
容器内设有实现核裂变反应堆的堆芯和堆芯支承结构，顶部装有控制裂变反应的控制棒驱动机构，随时调节和控制堆芯中控制棒的插入深度。
堆芯是原子核反应堆的心脏，链式裂变反应就在这里进行。
它由核燃料组件、控制棒组件和既作中子慢化剂又作为冷却剂的水组成。
堆内铀-235核裂变时释放出来的核能迅速转化为热量，热量通过热传导传递到燃料棒表面，然后，通过对流放热，将热量传递给快速流动的冷却水（冷却剂），使水温升高，从而由冷却水将热量带出反应堆，再通过一套动力回路将热能转变为电能。
压水堆核电站原理：由反应堆释放的核能通过一套动力装置将核能转变为蒸汽的动能，进而转变为电能。
该动力装置由一回路系统，二回路系统及其他辅助系统和设备组成。
原子核反应堆内产生的核能，使堆芯发热，高温高压的冷却水在主冷却泵驱动下，流进反应堆堆芯，冷却水温度升高，将堆芯的热量带至蒸汽发生器。
蒸汽发生器一次侧再把热量传递给管子外面的二回路循环系统的给水，使给水加热变成高压蒸汽，放热后的一次侧冷却水又重新流回堆芯。
这样不断地循环往复，构成一个密闭的循环回路。
一回路系统主要设备除反应堆外，还有蒸汽发生器、冷却剂主泵机组、稳压器及主管道等。
一回路示意图稳压器结构图冷却剂主泵结构图二回路中蒸汽发生器的给水吸收了一回路传来的热量变成高压蒸汽，然后推动汽轮机，带动发电机发电。
做功后的乏汽在冷凝器内冷却而凝结成水，再由给水泵送至加热器，加热后重新返回蒸汽发生器，再变成高压蒸汽推动汽轮发电机作功发电。
这样构成第二个密闭循环回路。
二回路系统由蒸汽发生器二次侧、汽轮机、发电机、冷凝器、凝结水泵、给水泵、给水加热器和中间汽水分离再热器等设备组成。
汽轮发电机机组是二回路系统的主要设备。
它由饱和汽轮机、发电机、冷凝器和中间汽水分离加热器组成。
压水堆核电站的发电原理
把热能带出，在蒸汽发生器内产生蒸汽，蒸汽推动汽轮机带动发电机发电。
一回路反应堆堆芯因核燃料裂变产生巨大的热能，由主泵泵入堆芯的水被加热成327度、155个大气压的高温高压水，高温高压水流经蒸汽发生器内的传热U型管，通过管壁将热能传递给U型管外的二回路冷却水，释放热量后又被主泵送回堆芯重新加热再进入蒸汽发生器。
水这样不断地在密闭的回路内循环，被称为一回路。
二回路蒸汽发生器U型管外的二回路水受热从而变成蒸汽，推动汽轮发电机做功，把热能转化为电力：做完功后的蒸汽进入冷凝器冷却，凝结成水返回蒸汽发生器，重新加热成蒸汽。
这样的汽水循环过程，被称为二回路。
三回路三回路使用海水或淡水，它的作用是在冷凝器中冷却二回路的蒸汽使之变回冷凝水。
什么是核燃料?
核燃料是可在核反应堆中通过核裂变产生核能的材料，是铀矿石经过开采、初加工、铀转化、铀浓缩，进而加工成核燃料元件。
压水堆核电站用的是浓度为3%左右的核燃料（铀一235）。
大亚湾核电站的核反应堆内有157个核燃料组件，每个组件由1717根燃料棒组成。
燃料棒由烧结二氧化铀芯块装入锆合金管中封焊构成。
一个燃料组件中有一束控制棒，控制核裂变反应。
利用核能生产电能的电厂称为核电厂。
由于核反应堆的类型不同，核电厂的系统和设备也不同。
压水堆核电厂主要由压水反应堆、反应堆冷却剂系统（简称一回路）、蒸汽和动力转换系统（又称二回路）、循环水系统、发电机和输配电系统及其辅助系统组成，其流程原理如图 2.1所示。
通常将一回路及核岛辅助系统、专设安全设施和厂房称为核岛。
二回路及其辅助系统和厂房与常规火电厂系统和设备相似，称为常规岛。
电厂的其他部分，统称配套设施。
实质上，从生产的角度讲，核岛利用核能生产蒸汽，常规岛用蒸汽生产电能。
反应堆冷却剂系统将堆芯核裂变放出的热能带出反应堆并传递给二回路系统以产生蒸汽。
通常把反应堆、反应堆冷却剂系统及其辅助系统合称为核供汽系统。
现代商用压水堆核电厂反应堆冷却剂系统一般有二至四条并联在反应堆压力容器上的封闭环路（见图2.2）。
每一条环路由一台蒸汽发生器、一台或两台反应堆冷却剂泵及相应的管通组成。
一回路内的高温高压含硼水，由反应堆冷却剂泵输送，流经反应堆堆芯，吸收了堆芯核裂变放出的热能，再流进蒸汽发生器，通过蒸汽发生器传热管壁，将热能传给二回路蒸汽发生器给水，然后再被反应堆冷却剂泵送入反应堆。
如此循环往复，构成封闭回路。
整个一回路系统设有一台稳压器，一回路系统的压力靠稳压器调节，保持稳定。
为了保证反应堆和反应堆冷却剂系统的安全运行，核电厂还设置了专设安全设施和一系列辅助系统。
一回路辅助系统主要用来保证反应堆和一回路系统的正常运行。
压水堆核电厂一回路辅助系统按其功能划分，有保证正常运行的系统和废
物处理系统，部分系统同时作为专设安全设施系统的支持系统。
专设安全设施为一些重大的事故提供必要的应急冷却措施，并防止放射性物质的扩散。
二回路系统由汽轮机发电机组、冷凝器、凝结水泵、给水加热器、除氧器、给水泵、蒸汽发生器、汽水分离再热器等设备组成。
蒸汽发生器的给水在蒸汽发生器吸收热量变成高压蒸汽，然后驱动汽轮发电机组发电，作功后的乏汽在冷凝器内冷凝成水，凝结水由凝结水泵输送，经低压加热器进入除氧器，除氧水由给水泵送入高压加热器加热后重新返回蒸汽发生器，如此形成热力循环。
为了保证二回路系统的正常运行，二回路系统也设有一系列辅助系统。
循环水系统主要用来为冷凝器提供冷却水。
我们看到，在压水堆电厂，一回路系统的冷却剂与汽轮机回路工质是完全隔离的，这就是所谓的间接循环。
采用间接循环具有使二回路系统免受放射性玷污的优点，但它与采用直接循环的沸水堆核电厂（图2.3）相比，增加了蒸汽发生器。
压水堆体积较小和控制要求简单等因素可以弥补这一不足，并使这种系统设计在经济上具有竞争力。
发电机和输配电系统的主要设备有发电机、励磁机、主变压器、厂用变压器、启动变压器、高压开关站和柴油发电机组等组成。
其主要作用是将核电厂发出的电能向电网输送，同时保证核电厂内部设备的可靠供电。
发电机的出线电压一般为22kV左右，经变压器升至外网电压。
为保证核电厂安全运行，核电厂至少与两条不同方向的独立电源相连接，
以避免因雷击、地震、飓风或洪水等自然灾害可能造成的全厂断电。
每台发电机组的引出母线上，均接有两台厂用变压器。
为厂用电设备提供高压电源。
高压厂用电系统一般为6kV左右。
该高压厂用电系统直接向核电厂大功率动力设备供电。
对于小功率设备，经
变压器降压后供给380/220V低压电源。
通常高压厂用电系统分为工作母线和安全母线两部分，高压厂用电系统的工作母线，可以由外电网或发电机供电，高压厂用电的安全母线，除外网和发电机外，还可由柴油发电机供电。
在电厂正常功率运行时，发电机发出的电能大部分经主变压器升压至外网电压输送给用户。
同时，整个厂用设备的配电系统由发电机的引出母线经厂用变压器降压后供电。
当发电机停机时，则由外部电网经启动变压器供电。
当外网和发电机组都不能供电时，则由柴油发电机组向安全母线供电，以保证核电厂设备的安全。
点击图片可放大
输配电系统的设计与机组容量、电网系统环境等密切相关，各核电厂设计会有较大差异。
