永磁同步电机的矢量控制系统一、本文概述随着科技的不断进步和工业的快速发展，电机作为核心动力设备，在各种机械设备和工业自动化系统中扮演着至关重要的角色。
其中，永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）因其高效率、高功率密度和优良的控制性能等优点，被广泛应用于电动汽车、风力发电、机床设备等领域。
为了实现永磁同步电机的精确控制，提高其运行效率和稳定性，矢量控制（Vector Control）技术被引入到永磁同步电机的控制系统中。
本文将对永磁同步电机的矢量控制系统进行深入探讨。
文章将简要介绍永磁同步电机的基本结构和运行原理，为后续的矢量控制理论奠定基础。
接着，文章将重点阐述矢量控制的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
文章还将分析矢量控制系统中的传感器选择、参数辨识以及控制策略优化等问题，以提高系统的控制精度和鲁棒性。
通过本文的研究，读者可以对永磁同步电机的矢量控制系统有一个全面而深入的了解，为实际应用中提高永磁同步电机的控制性能提供理论支持和指导。
本文还将探讨未来永磁同步电机矢量控制系统的发展趋势和挑战，为相关领域的研究者和工程师提供有价值的参考信息。
二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效、高性能的电机类型，其工作原理基于电磁感应和磁场相互作用。
PMSM的核心组成部分包括定子、转子和永磁体。
定子通常由三相绕组构成，负责产生旋转磁场；转子则装有永磁体，这些永磁体在定子产生的旋转磁场作用下，产生转矩从而驱动电机旋转。
PMSM的工作原理可以简要概括为：当定子三相绕组通入三相交流电时，会在定子内部形成旋转磁场。
由于转子上的永磁体具有固定的磁极，它们在旋转磁场的作用下会受到力矩的作用，从而使转子跟随定子磁场的旋转而旋转。
通过控制定子电流的相位和幅值，可以精确控制旋转磁场的转速和转向，从而实现对PMSM的精确控制。
永磁同步电机矢量控制发展综述
永磁同步电机矢量控制是一种高效、精确的电机控制技术，近年来得到了广泛的应用和发展。
本文将从永磁同步电机的基本原理、矢量控制的基本思想、发展历程和应用前景等方面进行综述。
永磁同步电机是一种具有高效、高功率密度、高精度和高可靠性的电机，其基本原理是利用永磁体产生的磁场与电流产生的磁场相互作用，从而实现电机的转动。
与传统的感应电机相比，永磁同步电机具有更高的效率和更低的损耗，因此在工业、交通、航空等领域得到了广泛的应用。
矢量控制是一种基于电机磁场矢量的控制技术，其基本思想是将电机的磁场分解为定子坐标系和转子坐标系两个矢量，通过控制这两个矢量的大小和方向，实现电机的转速和转矩控制。
矢量控制技术可以有效地提高电机的响应速度和控制精度，因此在永磁同步电机控制中得到了广泛的应用。
永磁同步电机矢量控制技术的发展历程可以追溯到上世纪80年代，当时主要应用于高端工业领域。
随着电力电子技术和数字控制技术的不断发展，永磁同步电机矢量控制技术得到了进一步的提升和完善。
目前，永磁同步电机矢量控制技术已经成为电机控制领域的主流技术之一，广泛应用于电动汽车、风力发电、轨道交通等领域。
未来，永磁同步电机矢量控制技术将继续发展和完善，主要体现在
以下几个方面：一是提高控制精度和响应速度，以满足更高的工业和交通应用需求；二是降低成本和提高可靠性，以促进技术的普及和应用；三是结合人工智能和大数据技术，实现电机的智能化控制和优化运行。
总之，永磁同步电机矢量控制技术的发展前景广阔，将为人类社会的可持续发展做出更大的贡献。
永磁交流同步电机矢量控制理论基础0、失量控制的理论基础是两个坐标系变换，这是每一个学习过交流调速的人应该熟记的两种变换。
介于目前市面上流行的各类书籍的这一部分总有些这里那里的问题（也就是错误）。
为了自己不被误导，干脆自己推导一边，整理如下。
所有的推导针对3相永磁同步电机的矢量控制。
1、永磁交流同步电机的物理模型。

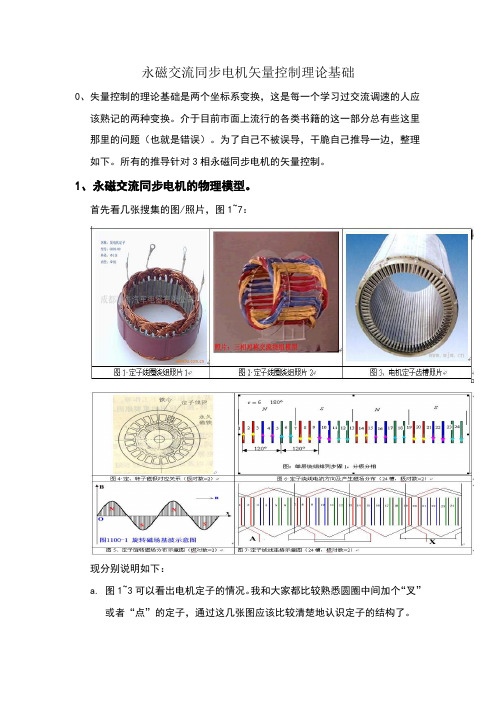

首先看几张搜集的图/照片，图1~7：现分别说明如下：a.图1~3可以看出电机定子的情况。
我和大家都比较熟悉圆圈中间加个“叉”或者“点”的定子，通过这几张图应该比较清楚地认识定子的结构了。
b.图1中留出4个抽头，其中一个应该是中线，但是，在伺服用的永磁同步电机，只连接3根线的。
c.图2是一个模型，红蓝黄三色代表三相绕组，在定子齿槽中上下穿梭，形成回路的。
d.定子绕线连接可以从图7很清楚地看到，从A进入开始，分别经过1（上），7（下），2（上），8（下），14（上），8（下），13（上），7（下），13（上），19（下），14(上)，20（下），2（上），20（下），1（上），19（下）然后到X。
一相绕组经过8个齿槽，占全部齿槽的1/3，每个齿槽过两次，但每次方向是相同的。
最后上上下下的方向如同图6所示。
e.三相绕组通电后，形成如同图6所示的电流分布，每相邻的6根是电流同方向的。
这样，如果把1和24像纸的里面拉，将这一长排围城一个圆，则，1和7之间向里形成N（磁力线出）极的中心，12和13之间形成S（磁力线入）极的中心。
这里，个人认为图6中的N、S分段有些错误，中心偏移了，不知道是不是理解错误，欢迎指正，这图是我找的，不是我画的，版权不属我：）。
f.同极磁场的分布有中心向两侧减弱的，大家都说是正弦分布，我是没分析过，权且认同吧，如图5所示。
g.如图1同步电机的运转就是通过旋转定子磁场，转子永磁磁极与定子的磁极是对应的N、S相吸，可以同步地运行。
h.实际电机定子槽数较多，绕线方式也有不同。
旋转磁场的旋转是通过如图6中的一个磁极6个齿槽一起向右/左侧移位2、永磁同步电机数学模型这才是本文的重点。
永磁同步电机矢量控制分析一、本文概述永磁同步电机（PMSM）作为一种高性能的电机类型，在现代工业、交通以及新能源等领域的应用日益广泛。
其矢量控制技术，即通过对电机电流的精确控制，实现对电机转矩和磁场的独立调节，从而实现电机的高效、稳定运行。
本文旨在全面分析永磁同步电机的矢量控制技术，包括其基本原理、控制策略、实现方法以及在实际应用中的优缺点，为相关领域的研究者和工程师提供有益的参考。
本文将对永磁同步电机的基本结构和工作原理进行简要介绍，为后续的分析奠定理论基础。
然后，将重点讨论矢量控制技术的理论基础和实现方法，包括空间矢量脉宽调制（SVPWM）技术、电流环和速度环的设计与控制策略等。
在此基础上，本文将深入分析矢量控制技术在永磁同步电机中的应用，包括其在提高电机效率、优化动态性能以及提升系统稳定性等方面的作用。
本文还将对矢量控制技术在永磁同步电机应用中的挑战和前景进行探讨。
一方面，将分析当前矢量控制技术在实际应用中面临的主要问题，如参数敏感性、控制复杂度以及成本等；另一方面，将展望未来的发展趋势，如智能化、集成化以及优化算法的应用等。
本文将对永磁同步电机矢量控制技术的未来发展提出展望，以期为该领域的进一步研究和应用提供参考。
二、永磁同步电机基本原理永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种高效、高功率密度的电机，广泛应用于电动汽车、风力发电、工业自动化等领域。
其基本原理主要基于电磁感应和磁场相互作用。
PMSM的核心部件是永磁体，这些永磁体通常嵌入在电机的转子中，形成固定的磁场。
当电机通电时，定子中的电流会产生一个旋转磁场。
这个旋转磁场与转子中的永磁体磁场相互作用，使得转子开始旋转。
通过精确控制定子中的电流，可以实现对转子旋转速度、方向和扭矩的精确控制。
在PMSM中，矢量控制是一种重要的控制策略。
矢量控制通过独立控制电机的磁通和扭矩分量，实现了对电机的高效、高性能控制。
永磁同步电机调速原理以永磁同步电机调速原理为标题，本文将详细介绍永磁同步电机的调速原理及相关知识。
一、永磁同步电机简介永磁同步电机是一种常用于工业领域的高性能电机，具有高效率、高功率因数、高转矩密度等优点。
它的转速与电网频率同步，因此在调速过程中需要采取一些措施。
二、永磁同步电机的调速原理永磁同步电机的调速原理是通过改变电机的磁场以实现转速的调节。
常用的调速方式有矢量控制、直接转矩控制和间接转矩控制等。
1. 矢量控制矢量控制是一种常用的永磁同步电机调速方法，通过控制电机的电流和转子磁场来实现转速的调节。
该方法可以实现精确的转速控制和较大的转矩输出。
2. 直接转矩控制直接转矩控制是一种基于电流矢量的调速方法，通过直接控制电机的转矩来实现转速的调节。
该方法具有响应快、控制精度高的优点，适用于高性能的应用场景。
3. 间接转矩控制间接转矩控制是一种基于电流和转速控制的方法，通过控制电机的电流和转速来实现转速的调节。
该方法可实现较为稳定的转速控制，适用于对转速要求不高的应用场景。
三、永磁同步电机调速系统的组成永磁同步电机调速系统主要由电机、传感器、控制器和驱动器等组成。
1. 电机永磁同步电机是调速系统的核心部件，负责将电能转化为机械能。
2. 传感器传感器用于监测电机的状态参数，如转速、温度和电流等，以便控制器进行相应的调节。
3. 控制器控制器是调速系统的智能核心，根据传感器反馈的信息进行数据处理和控制指令输出，实现电机的精确调节。
4. 驱动器驱动器将控制器输出的调速指令转化为电机能够理解的信号，控制电机的运行状态。
四、永磁同步电机调速的应用领域永磁同步电机调速技术广泛应用于工业生产中的各种场景，如风电、电动汽车、机床、电梯等。
1. 风电永磁同步电机在风电行业中得到了广泛应用，其高效率和稳定性使得风力发电系统更加可靠和经济。
2. 电动汽车永磁同步电机在电动汽车中具有较高的功率密度和能量转换效率，能够满足电动汽车对动力性能和续航里程的要求。
永磁同步交流电机矢量控制系统的离散模型与连续模型摘要本文主要探讨了永磁同步交流电机（P MSM）矢量控制系统的离散模型与连续模型。
首先介绍了PM SM的基本原理和矢量控制的背景，然后详细讲解了P MS M的离散模型和连续模型的建立方法，并给出了具体的数学公式和推导过程。
最后通过仿真实例对比了离散模型和连续模型之间的性能差异，验证了模型的有效性。
1.引言随着现代工业的发展和对高性能电机的需求，永磁同步交流电机成为了越来越重要的一种电机类型。
矢量控制是目前最常用的永磁同步电机控制方法之一，它通过精确控制电机的电流和转子位置，实现了电机的高效能运行。
在矢量控制系统中，离散模型和连续模型是两种常见的模型表示方法，本文将对它们进行详细介绍和比较。
2.永磁同步交流电机的基本原理和矢量控制背景2.1永磁同步交流电机的基本原理永磁同步交流电机是一种利用永磁体产生磁场，与电动机转子上的磁场进行交互作用，从而实现转矩输出的电机。
它具有高效率、高功率密度和响应速度快等特点，广泛应用于工业领域。
2.2矢量控制背景矢量控制是控制电机转子磁场和电流矢量，使得电机具有类似直流电机的性质，从而实现高效率和高性能的控制方法。
通过矢量控制，可以实现电机转速和转矩的精确控制，提高电机的响应速度和运行效率。
3.离散模型的建立3.1离散模型的基本原理离散模型是将连续时间系统转化为离散时间系统的一种模型表示方法。
对于永磁同步交流电机的离散模型，我们需要确定离散化的采样周期和采样时间间隔。
3.2离散模型的建立方法通过对永磁同步交流电机的连续模型进行数学推导和离散化处理，可以得到其离散模型。
离散模型包括转子位置和速度估计等关键参数，它们是实现矢量控制的基础。
4.连续模型的建立4.1连续模型的基本原理连续模型是对永磁同步交流电机系统在连续时间范围内的一种精确描述。
通过对电机的物理特性和运动方程进行建模，可以得到其连续模型。
4.2连续模型的建立方法利用电机的动态方程和瞬时功率平衡方程，可以推导出永磁同步交流电机的连续模型。
永磁同步电机mtpa控制原理
永磁同步电机（Permanent Magnet Synchronous Motor，PMS M）MTPA控制（Maximum Torque per Ampere）是一种常用的控制方法，可以使电机在额定电流范围内输出最大转矩。
其原理如下：
MTPA控制是基于矢量控制的方法，在MTPA控制中，电机被视为由两个磁场构成的矢量：旋转磁场和永磁磁场。
旋转磁场是由三相交流电源产生的，永磁磁场是由电机内的永磁体产生的。
控制器通过测量电机的电流、电压、位置和速度等参数，计算出当前的电机磁场矢量，并根据需要调节其大小和方向。
这样就可以控制电机产生所需的转矩和速度。
在MTPA控制中，控制器通过调整旋转磁场和永磁磁场之间的相对角度，使得电机的磁场矢量旋转到产生最大转矩的位置。
同时，控制器还通过调整电机的电流大小和方向，使得电机的磁场矢量与所需的转矩矢量尽可能地匹配。
通过这种方法，电机可以在额定电流范围内输出最大转矩，从而实现高效能、高性能的控制。
同时，MTPA控制还可以提高电机的功率因数和效率，减少电机的损耗和噪音。
总之，永磁同步电机MTPA控制是一种高效能、高性能的控制方法，可以使电机在额定电流范围内输出最大转矩，从而实现高效、精准的运动控制。
永磁同步电机的矢量控制原理
交流永磁同步电机采用的是正弦波供电方式，它可以消除方波电流突变带来的转矩脉动，其运行稳，动，静态特性好，但控制也比无刷直流电机复杂，需要采用矢量控制技术。
正弦波和方波的区别在于正弦波电流的瞬时值随相位变化。
交流永磁同步电动机的理
想状态是使定子绕组的电流在转子磁场强度最大的位置达到最大，从而使电动机在相同的
输入电流下获得最大的输出转矩。
为了实现这一目标，必须同时控制定子电流的幅值和相位。
振幅和相位构成电流矢量，因此这种控制称为“矢量控制”。
为了对交流电机实施矢量控制，首先需要建立电机的数学模型。
根据矢量控制的理论，交流永磁同步电机的数学模型可以按照以下步骤建立。
① 将三相定子电流合成为统一的合成电流。
②将定子合成电流分解为两相正交流电，完成电流的3-2变换。
③ 将定子坐标系中的两相正交流电转换为定子坐标系。
④ 转子坐标系下的定子电流
平衡方程。
⑤根据转子磁场与定子电流的正交分量建立电机的运行方程。
永磁同步电机控制原理位置控制是指将电机转子的位置控制在给定的位置上，常用的方法有传统的电流环控制和矢量控制。
传统的电流环控制是通过控制电机的电流来实现位置控制。
首先，测量电机的转子位置，通常使用光电编码器或霍尔传感器。
然后，通过闭环控制系统计算得到合适的电流指令。
最后，将电流指令发送到电机驱动器，控制电机的电流。
该方法的优点是简单且稳定，但低效。
矢量控制是一种较为先进的方法，可以实现更高的转速和更高的效率。
矢量控制通过直接控制电机的转子位置和转矩来实现位置控制。
矢量控制的原理是将电机的转子电流和磁场定向地控制在给定的位置上。
为了实现矢量控制，需要测量电机的转子位置和转速，并通过采样和滤波等技术对其进行处理。
然后，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转子位置和转矩。
除了位置控制，永磁同步电机的控制还包括转速控制和转矩控制。
转速控制是指将电机的转速控制在给定的范围内。
常用的方法有开环控制和闭环控制。
开环控制是指根据电机驱动信号的占空比和频率来控制电机转速。
通过改变驱动信号的占空比和频率可以改变电机的转速。
该方法简单易实现，但不稳定且精度较低。
闭环控制是指在电机的转子位置和速度反馈信号的基础上，通过PID控制器或其他控制算法，计算得到合适的电压指令，并将其发送到电机驱动器。
电机驱动器会根据电压指令调整电机的相电压，从而控制电机的转速。
转矩控制是指将电机的输出转矩控制在给定的范围内。
常用的方法有矢量控制和直接转矩控制。
矢量控制是指在电机的转子位置、速度和转矩反馈信号的基础上，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
直接转矩控制是指通过测量电机输出转矩并在闭环控制系统中计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
永磁同步电机矢量控制原理
1.永磁同步电动机简介
永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。
和其他类型交流电动机相比，它由于没有励磁电流，因而效率高，功率因数高，力矩惯量比较大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。
和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。
永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。
近些年，人们对它的研究也越来越感兴趣，在医疗器械、化工、轻纺、数控机床、工业机器人、计算机外设、仪器仪表、微型汽车和电动自行车等领域中都获得应用。
1.1 永磁同步电机系统的结构
永磁同步电机的基本组成：定子绕组、转子、机体。
定子绕组通过三相交流电，产生与电源频率同步的旋转磁场。
转子是用永磁材料做成的永磁体，它在定子绕组产生的旋转磁场的作用下，开始旋转。
2.坐标变换
2.1 坐标变换
坐标变换，从数学角度看，就是将方程中原来的一组变量，用一组新的变量来代替。
线性变换是指这种新旧变量之间存在线性关系。
电动机中用到的坐标变换都是线性变换。
在永磁同步电机中存在两种坐标系，一种是固定在定子上的它相对我们是静止的，即：α,β坐标系，它的方向和定子三相绕组的位置相对固定，它的方向定位于定子绕组 A 相的产生磁势的方向，另一种是固定在转子上的旋转坐标系，我们通常称之为 d,q坐标，其中 d 轴跟单磁极的 N 极方向相同，即和磁力线的方向相同，q 轴超前 d 轴 90 度下图所示。
在矢量控制中，我们获取的是定子绕组上的三相电流，所以我们还需要做的一个问题是怎么把三相电流产生的电流矢量等效到α,β坐标系中和 d,q 坐标系中去。
先讨论α,β坐标系和 A，B，C 三相之间的变换（以电流为例）。
对于任意矢量有：
同时有：
把电流在上图进行分解的得：
分别是向量在α轴β轴 A 轴 B 轴和 C 轴上的投影。
A
B
C
O
α
β
3A
N i 3B
N i
3C
N i
2
N i
β
2
N i
α
考虑到电枢绕组在不同坐标系的合成磁势相等和功率不变等因数，需要在它前面加了个系数。
αβ/dq（Park变换）和其逆变换如下：
由于矢量控制能为永磁同步电机带来像直流电机一样的调速性能，而矢量控制又是建立在坐标变换理论下的体系，因此我们有必要讨论一下永磁同步电机在d，q坐标系下的数学模型。
其电路方程如下：
转矩方程如下：
在永磁同步电机中通常采用 id = 0，所以：
可见电磁转矩和 q 轴电流成正比，只要对电流进行控制就达到了控制转矩的目的。
同时这样也能保证最大的输出转矩。
其运动方程如下：
其中TL,J 分别为电机的阻转矩和转动系统的转动惯量。
3．矢量控制原理介绍
矢量控制亦称磁场定向控制(FOC),其基本思路是:通过坐标变换实现模拟直流电机的控制方法来对永磁同步电机进行控制,其实现步骤如下：
一、根据磁势和功率不变的原则通过正交变换,将三相静止坐标变换成二相静止坐标，也就是 Clarke 变换，将三相的电流先转变到静止坐标系，再通过旋转变换将二相静止坐标变成二相旋转坐标，也就是 Park 变换，Park 变换中定子电流矢量被分解成按转子磁场定向的 2 个直流分量 id、iq(其中 id 为励磁电流分量,iq 为转矩电流分量)。
二、通过控制器对其速度电流环进行控制,控制 id 就相当于控制磁通,而控制 iq 就相当于控制转矩。
Iq 调节参考量是由速度控制器给出，经过电流环调节后得出其 d，q 轴上的电压分量即 ud 和 uq。
.
三、控制量 ud 和 uq 通过 Park 逆变换。
四、根据SVPWM 空间矢量合成方法实现矢量控制量输出，达到矢量控制的目的。
4．SVPWM产生原理
SVPWM 是空间电压矢量PWM波产生，它具有电压利用率高、低谐波成分、开关次数少和功率管功耗小等特点。
同时，SVPWM 还能很好的结合矢量控制算法，为矢量控制得实现提供很好的途径，以最大限度的发挥设备的性能。
因此被越来越多的变频设备所采用。
4．1电压空间矢量SVPWM技术的基本原理
电压矢量与磁链矢量的关系: 当用三相平衡的正弦电压向交流电机供电时，电动机的定子磁链空间矢量幅值恒定，并以恒速旋转，磁链矢量的运动轨迹形成圆形的空间旋转磁场(磁链圆)。
因此如果有一种方法，使得逆变电路能向交流电动机提供可变频、并能保证电动机形成定子磁链圆，就可以实现交流电动机的变频调速。
电压空间矢量是按照电压所加在绕组上的空间位置来定的。
电动机的三相定子绕组可以定义一个三相平面静止坐标系：
这是一个特殊的坐标系，它有三个轴,互相间隔120度，分别代表三个相。
三相定子相电压Ua, Ub, Uc,分别施加在三相绕组上，形成三个相电压空间矢量Ua, Ub, Uc,它们的方向始终在各相的轴线上，大小则随着时间按正弦规律变化。
因此，三个相电压空间矢量相加所形成的一个合成电压空间矢量是一个以电源角频率w速度旋转的空间矢量。
同样的，也可以定义电流和磁链的空间矢量I和ψ。
因此有：
当转速不是很低的时候，定子电阻R的压降相对较小。
该式说明，当磁链幅值一定时，u的大小与ω成正比，或者说供电电压与频率f成正比。
其方向是磁链轨迹方向的切线方向。
当磁链矢量在空间旋转一周时，电压矢量也连续地按磁链圆的切线方向运动2π弧度，其运动轨迹与磁
链圆重合。
这样，电动机旋转磁场的形状问题就可转化为电压空间矢量运动轨迹的形状问题来讨论。
永磁同步电机的矢量控制原理本质上就是围绕着如何建立一个旋转的空间磁场，电机转动实质上就是空间磁场的转动。
