1.2.1根据需求选择网络

四、计算机网络的拓扑构型

计算机网络拓扑结构

计算机网络拓扑是通过网中结点与通信线路之间的几何关系 表示网络结构，反映出网络中各实体间的结构关系; 计算机网络拓扑主要是指通信子网的拓扑构型。

计算机网络拓扑分类

在采用点-点线路的通信子网中，每条物理线路连接一对结点。 点-点线路的通信子网基本拓扑构型有： 星型 环型 树型 网状型
交换机


交换机Switch，工作在数据链路层（第二层）， 稍微高端一点的交换机都有一个操作系统来支持。 和集线器一样主要用于连接计算机等网络终端设 备。 交换机允许连接在交换机上的设备并行通讯，设 备间通讯不会再发生冲突，因此交换机打破了冲 突域，交换机每个接口是一个冲突域，不会与其 他接口发生通讯冲突。
网络技术应用
第一章 网络的组建与运行
1.1 认识计算机网络
学习目标：

对各种生活中的计算机网络有一定的认识； 理解什么是计算机网络及其功能； 说出计算机网络的三种类型及相应的特点； 了解因特网的发展历史。
生活中的计算机网络

1．各种商业应用的计算机网络系统 2．证券交易系统 3．中国教育科研网（CERNET） 4．Novell网 5. 电话网络 6. 电视网络
办公自动化
电子政府 电子邮件服务 可视会议 分布式数据库
在线服务
远程教育 校园网 金融服务与管理
电子商务
电子数据交换 电子商务
教育城域网
千兆 百兆
公寓楼
DES-1008 （两边用光纤收发器转百兆）
综合楼
...
资服务器源
WWW服务 器
课件积件库
...

网络改变世界重难点网络发展给社会和人们带来的积极作用；识别网络陷阱，避免网络危害。

知道网络给社会发展带来的作用，了解网络给人们带来的不利影响。

课标要求能够了解网络交往的优势，对网络陷阱具有分辨能力。

课时目标培养正确的网络观，形成正确的网络生活习惯。

教法引导讲授小结学法讨论法活动体验法教学内容及过程一、导入新课(展示图片)思考：观察这两幅图片，看看人们在利用网络做什么？教师过渡：网络给我们带来了方便，有了网络可以说“足不出户，却可以神游天下”。

今天我们具体了解网络给我们带来的利与弊。

二、新课讲授目标导学一：网络丰富日常生活(一)网络的积极作用活动一：情景再现——网上求医(展示下列材料)41岁的肖萌头痛已经有3年了。

她看过神经内科、中医科、脑外科，诊断有神经衰弱、三叉神经痛、血管神经性头痛等好几种病，治疗的效果也是时好时坏。

一个偶然的机会，她在网上看到鼻窦炎的症状和自己的情况接近，通过好大夫网站她联系到公安医院耳鼻喉科的张良主任。

经过三次网络咨询，张主任推测她的头痛可能是因为鼻窦炎引起的。

通过检查和治疗，肖萌进行了鼻窦炎手术，她的头痛也一年多没有犯过了。

1．这个故事说明，人们利用网络做了什么？2．通过阅读教材，你还知道人们可以利用网络做哪些事情？提示：网络让我们日常生活中的信息传递和交流变得方便迅捷。

随着科学技术的不断发展，互联网已经成为一座拥有海量信息、开放的移动图书馆，不仅给人们提供信息，而且给人们提供便捷的信息检索渠道。

教师总结：我们的生活离不开网络，网络给我们的生活带来了极大的方便。

网络也改变了我们的生活方式。

活动二：古今通讯对比(展示下列图片)图1图21．古今通信方式发生了哪些变化？2．通信方式变化的原因是什么？教师总结：网络改变了我们的通信方式，打破了传统人际交往的时空限制，促进了人际交往。

过去杜甫有“烽火连三月，家书抵万金”的思念故乡，怀念亲人友人的情感，如果在今天，杜甫可以最快地了解故乡、亲人、友人的情况。

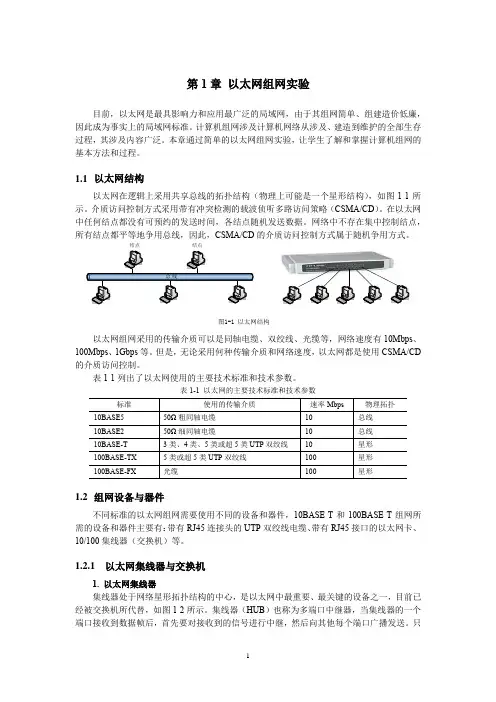

第1章以太网组网实验目前，以太网是最具影响力和应用最广泛的局域网，由于其组网简单、组建造价低廉，因此成为事实上的局域网标准。

计算机组网涉及计算机网络从涉及、建造到维护的全部生存过程，其涉及内容广泛。

本章通过简单的以太网组网实验，让学生了解和掌握计算机组网的基本方法和过程。

1.1以太网结构以太网在逻辑上采用共享总线的拓扑结构（物理上可能是一个星形结构），如图1-1所示。

介质访问控制方式采用带有冲突检测的载波侦听多路访问策略（CSMA/CD）。

在以太网中任何结点都没有可预约的发送时间，各结点随机发送数据。

网络中不存在集中控制结点，所有结点都平等地争用总线，因此，CSMA/CD的介质访问控制方式属于随机争用方式。

结点结点图1-1 以太网结构以太网组网采用的传输介质可以是同轴电缆、双绞线、光缆等，网络速度有10Mbps、100Mbps、1Gbps等。

但是，无论采用何种传输介质和网络速度，以太网都是使用CSMA/CD 的介质访问控制。

表1-1列出了以太网使用的主要技术标准和技术参数。

表1-1 以太网的主要技术标准和技术参数1.2组网设备与器件不同标准的以太网组网需要使用不同的设备和器件，10BASE-T和100BASE-T组网所需的设备和器件主要有：带有RJ45连接头的UTP双绞线电缆、带有RJ45接口的以太网卡、10/100集线器（交换机）等。

1.2.1以太网集线器与交换机1. 以太网集线器集线器处于网络星形拓扑结构的中心，是以太网中最重要、最关键的设备之一，目前已经被交换机所代替，如图1-2所示。

集线器（HUB）也称为多端口中继器，当集线器的一个端口接收到数据帧后，首先要对接收到的信号进行中继，然后向其他每个端口广播发送。

只有通过集线器，以太网中结点之间的通信才能完成。

集线器具有如下主要功能和特性：➢用作以太网的集中连接点。

➢放大接收到的信号。

➢转发数据信号。

➢无过滤功能。

➢无路由检测和交换功能➢不同速率的集线器不能级联。

一、网络连接的方式
根据网络连接的用户数量、计算机数量和 这些用户所要求提供的服务等要求，网络连接 通常有两种： 1.对等网 2.服务器—客户机（C/S）网络
1.对等网(peer-to-peer networking)
所谓对等网就是：在网络中，计算机的地位是同等的，计算 机能够访问网络中其他用户所提供的资源，也能为网络中其他计 算机提供资源。对等网络常被称为工作组(workgroup)。
3.交换机
交换机是一种用于大型网络中管理带宽的互连设备。 交换机接收与存储某端口上的数据包，经处理后，将数 据包传送到目的端口，而不是广播到所有端口。使用交 换机提高了网络的实际传输效率，数据传输安全性得到 了提高。 主要用途： 接收和存储某端口上的数据包，处理后传送到目的端口
4.路由器
路由器的主要用途是实现不同网络之间的互连。路 由器综合使用了硬件和软件，将数据从源点“路由” 到目的点，即为数据指明从源点到目的点的一条该走 的道路。

2.星形结构：
星形结构要求网络有中央节点，网络中的 所有端节点都有各自的专用线路拉入中央节点， 形成辐射形网络构型，各节点之间必须经过中 央节点才能互相通信。
服 务 器
星形结构 中央结点采用交换机。 优点：①控制简单 ②故障诊断和隔离较容易 缺点：①线路费用高。每个节点和中央结点间均 有一条线路 ②安装工作量大 ③中央节点负担太 重。
四、网络的拓扑结构
计算机网络中，网络设备之间的连接方式 称为网络拓朴（network topology）。
网络拓朴图中忽略了网络连线的长度，只考 虑结点的顺序和位置，是网络的一种简化描述。 根据计算机网络的拓扑(Topology)结构可以 分为总线形结构、星形结构、环形结构、树结构、 网状形结构等
