OSPF_协议的解析及详解OSPF协议的解析及详解OSPF（Open Shortest Path First）是一种内部网关协议（IGP），用于在大型企业网络中进行路由选择。

本文将对OSPF协议进行解析和详解，包括其工作原理、协议格式、路由选择算法等内容。

一、OSPF协议的工作原理OSPF协议基于链路状态路由（LSR）算法，通过交换链路状态信息来计算最短路径。

它将网络拓扑信息分发给所有路由器，每个路由器都会构建一个链路状态数据库（LSDB），并根据该数据库计算最短路径树。

OSPF协议使用Hello消息来发现邻居路由器，并建立邻居关系。

一旦建立了邻居关系，路由器就会交换链路状态更新消息（LSU）来更新链路状态数据库。

每个路由器都会根据链路状态数据库计算最短路径，并将其存储在路由表中。

二、OSPF协议的协议格式OSPF协议使用IP协议号89，其协议格式如下：1. OSPF报文头部：- 版本号：用于指示OSPF协议的版本。

- 报文类型：用于指示报文的类型，如Hello、数据库描述、链路状态请求等。

- 报文长度：指示整个报文的长度。

- 路由器ID：唯一标识一个路由器。

- 区域ID：将网络划分为不同的区域，用于控制链路状态数据库的大小。

2. OSPF Hello消息：- 网络类型：指示网络类型，如点对点、广播、NBMA等。

- 路由器优先级：用于选举DR（Designated Router）和BDR（Backup Designated Router）。

- 邻居列表：列出与该路由器相邻的所有路由器。

3. OSPF LSU消息：- 序列号：用于标识链路状态数据库的更新。

- 链路状态记录：包含了与该路由器相邻的所有路由器的链路状态信息。

4. OSPF LSR消息：- 链路状态请求列表：列出了需要请求的链路状态信息。

三、OSPF协议的路由选择算法OSPF协议使用Dijkstra算法来计算最短路径树。

该算法通过不断更新最短路径表来选择最短路径。

OSPF的5种报⽂类型1 HELLO报⽂(hello packet)周期性的发送给本路由器的邻居，使⽤的组播地址224.0.0.5.BR和BDR发送和接受报⽂使⽤的组播地址是224.0.0.6。

HELLO PACKET内容包括⼀些定时器数值、DR、BDR、以及⾃⼰已经知道的邻居。

HELLO 时钟的值与路由收敛速度、⽹络负荷⼤⼩成正⽐。

缺省情况下，PTP、BROADCAST类型接⼝发送HELLO报⽂的时间间隔的值为10秒；PTMP、NBMA类型接⼝发送HELLO PACKET时间间隔为30秒；2 DD报⽂（Database description packet）相邻路由器直间互发DD报⽂，报告对⽅⾃⼰所拥有的路由信息内容包括LSDB中每⼀条LSA摘要（摘要是指LSA的HEAD，通过改HEAD可以唯⼀标识⼀条LSA），这样做的⽬的是为了减少路由器之间传递信息的量，因为LSA的HEAD只占⼀条LSA的整个数据量的⼀⼩部分。

根据HEAD，对端路由器就可以判断出是否已经有了这条LSA。

DATABASE DESCRIPTION PACKET 有两种（1）空 DD 报⽂，⽤来确定MASTER/SLAVE关系。

确定MASTER/SLAVE关系后，才发送有路由信息的DD报⽂（2）带有路由信息的DD报⽂，收到有路由信息的DD报⽂后，路由器⽐较⾃⼰的数据库，发现对⽅的数据库中有⾃⼰需要的数据，则向对⽅发送LSR（LINK STATE REQUEST）3 LSR报⽂（LINK STATE REQUEST PACKET）两台路由器之间互相交换DD报⽂后，知道对端的路由器有那些LSA是本地LSDB所缺少的或者对端更新的LSA，这时需要发送LSR报⽂向对⽅请求所需的LSA。

内容包括所需要的LSA摘要。

4 LSU报⽂（LINK STATE UPDATE PACKET）⽤来向对端路由器发送所需要的LSA，内容是多条LSA的集合5 LSACK报⽂（LINK STATE ACKNOWLEDGMENT PACKET）由于没有使⽤可靠的TCP协议，但是OSPF包⼜要求可靠的传输，所以就有了LSACK包。

OSPF中7种类型LSAOSPF（Open Shortest Path First）是一个用于构建内部网关协议的动态路由协议。

在OSPF中，路由器通过交换Link State Advertisements（LSA）来维护网络拓扑信息并计算最短路径。

在OSPF中有七种类型的LSA，在本文中我们将逐一介绍每种类型。

1. Type 1：Router LSAType 1 LSA（路由器LSA）用于描述每个OSPF路由器的链路状态。

每个路由器都会生成一个该类型的LSA，并将其发送到相邻的路由器。

Type 1 LSA包含了该路由器的邻居路由器列表、连接接口以及链路度量等信息，以便其他路由器构建网络拓扑。

2. Type 2：Network LSAType 2 LSA（网络LSA）用于描述OSPF广播和非广播多点链路上的网络。

这种类型的LSA由网络中的DR（Designated Router）和BDR （Backup Designated Router）生成，并广播到该网络上的所有路由器。

Type 2 LSA包含了与该网络连接的路由器列表以及链路度量等信息。

3. Type 3：Summary LSAType 3 LSA（摘要LSA）用于描述其它区域的网络信息，通常由区域边界路由器（ABR，Area Border Router）生成并分发。

ABR收集来自该区域内部路由器的Type 1、2和4 LSA，并将这些信息打包成Type 3 LSA 广播到其他区域的ABR。

Type 3 LSA包含了来自一个区域的路由器和网络的摘要信息，以及到达该区域的度量值。

4. Type 4：ASBR-Summary LSAType 4 LSA（ASBR摘要LSA）用于描述ASBR（AS Boundary Router）的摘要信息。

当一个ASBR连接到一个不同的AS时，它会将该外部AS的路由信息装入一个特殊的LSA，这个LSA就是Type 4 LSA。

OSPF协议详解OSPF（Open Shortest Path First）是一种开放式的最短路径优先（SPF）路由协议，它用于在IP网络中确定最佳转发路径。

在本文中，我们将详细介绍OSPF的工作原理、优点、协议特点以及配置方法。

1.工作原理：OSPF使用了链路状态路由算法，这种算法将网络上的每个路由器都视为一个节点（或称为“LSDB数据库中的顶点”），并通过链路状态广播（LSA）协议来交换链路信息。

每个路由器都会维护一个属于自己的图，这个图描述了整个网络的拓扑结构。

当一个链路状态发生变化时（如链路故障或新增链路），路由器会发送链路状态通告（LSA）消息给所有邻居路由器，以便更新其拓扑图。

接收到这些消息的路由器将更新自己的拓扑图，并重新计算到达目标网络的最短路径。

2.优点：（1）快速收敛：OSPF使用链路状态广播信息，并且每个路由器都维护了一个图，这使得当网络发生变化时，只需更新那些受影响的链路即可，从而加快了网络的收敛速度。

（2）支持多种网络类型：OSPF可以用于各种类型的网络，如以太网、FDDI（光纤分布式数据接口）、点对点链路和虚拟链路等。

（3）可划分区域：OSPF网络可以划分成不同的区域，每个区域都有独立的LSDB数据库和SPF计算。

这种分层结构使得OSPF对大型网络的扩展更加容易。

（4）通过区域间的路由聚合减少链路状态交换的开销。

（5）支持VLSM（可变长度子网掩码）：OSPF支持VLSM，可以根据不同的子网掩码长度进行路由。

3.协议特点：（1）基于链路状态：OSPF使用链路状态来计算最佳路径，而不是基于距离向量，这使得OSPF在选择最佳路径时更加准确。

（2）通过区域间的路由聚合减少链路状态交换的开销。

（3）支持分层结构：OSPF支持网络的分层结构，将大型网络划分为多个区域，每个区域都有独立的LSDB数据库和SPF计算。

（4）使用多种类型的LSA：OSPF定义了几种不同的LSA类型（如类型1、类型2、类型3），用于交换链路状态信息和计算最佳路径。

ospf试题及答案OSPF试题及答案1. OSPF协议属于哪一层的网络协议？A. 传输层B. 应用层C. 网络层D. 数据链路层答案：C2. OSPF协议中，路由器之间交换的信息称为什么？A. LSAB. LSRC. LSAckD. LSRQ答案：A3. 在OSPF协议中，如果一个路由器的OSPF优先级设置为0，这意味着什么？A. 该路由器可以成为区域的DR（指定路由器）B. 该路由器不能成为区域的DRC. 该路由器可以成为区域的BDR（备份指定路由器）D. 该路由器不能成为区域的BDR答案：B4. OSPF协议中，哪种类型的路由器不参与OSPF协议的路由计算？A. 内部路由器B. 边界路由器C. 指定路由器D. 虚拟路由器答案：D5. OSPF协议中，一个OSPF区域的类型可以是以下哪种？A. 标准区域B. 点对点区域C. 非广播多访问区域D. 所有以上答案：D6. OSPF协议中，路由器之间通过什么机制来防止路由环路？A. 序列号B. 跳数C. 区域IDD. 路由器ID答案：B7. 在OSPF协议中，如果一个路由器的Hello间隔设置为10秒，它的邻居路由器的Dead间隔是多少？A. 40秒B. 20秒C. 30秒D. 50秒答案：C8. OSPF协议中，哪种类型的LSA用于描述路由器的本地链路信息？A. Type 1B. Type 2C. Type 3D. Type 4答案：A9. 在OSPF协议中，当一个路由器需要向其邻居路由器发送LSA时，它会使用哪种类型的包？A. Link State UpdateB. Link State RequestC. Link State AcknowledgementD. Link State Advertisement答案：A10. OSPF协议中，如果一个路由器的OSPF配置模式为点对点，那么它的网络类型是什么？A. BroadcastB. Point-to-PointC. Non-Broadcast Multi-AccessD. Point-to-MultiPoint答案：B。

OSPF网络类型总结ospf网络类型总结在ospf协议中，为了能够适应2层不同的网络环境，定义了5种ospf网络类型。

相同的ospf网络类型将可以影响：①ospf协议的工作行为（ospf报文如何发送---单播/组播，是否需要选举dr/bdr）②ospf协议如何叙述网络拓扑（相连设备的互连USB的ospf网络类型一定必须一致，这样就可以确保两个USB对网络拓扑叙述的一致性）1.第2层封装为hdlc或ppp在该情况下，USB预设的ospf网络类型为point-to-point。

ospf的point-to-point网络类型存有以下特点：①hello报文发送到组播地址224.0.0.5，邻居可以自动发现②不选举dr/bdr③预设hello计时器为10秒、dead计时器为40秒2.第2层PCB为ethernet在该情况下，接口默认的ospf网络类型为broadcast。

ospf的broadcast网络类型有以下特点：①hello报文发送到多播地址224.0.0.5，邻居们可以自动辨认出②议会选举dr/bdr③默认hello计时器为10秒、dead计时器为40秒注：在选举dr过程中，会开启wait计时器（默认wait_time=dead_time，它们同步改动），只要在该计时器时间内启动的路由器则根据{优先级，rid}去议会选举dr。

因此我们通常可以看见路由器间的状态比较长时间（wait计时器的时间）的逗留在2-way状态。

dr/bdr选举原则：①首先根据该USB的ospf优先级（预设为1，值域范围0～255，其中0则表示不参予dr议会选举）router（config-if）#ipospfprioritynumber②若接口优先级一样，则比较路由器的routerid。

rid大的为dr，次之则为bdr。

dr的议会选举不为抢占市场的，当dr故障时，bdr沦为代莱dr。

原因：为了稳定性考量，因为dr可以产生一条特定的lsa（type2lsa）；因此如果dr发生改变，则将产生代莱lsa，lsdb变化，引致路由再次排序。

OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interio r Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

与RIP相对，OSPF是链路状态路由协议，而RIP是距离矢量路由协议。

一。

OSPF起源I E T F为了满足建造越来越大基于I P网络的需要，形成了一个工作组，专门用于开发开放式的、链路状态路由协议，以便用在大型、异构的I P网络中。

新的路由协议以已经取得一些成功的一系列私人的、和生产商相关的、最短路径优先( S P F )路由协议为基础，S P F在市场上广泛使用。

包括O S P F在内，所有的S P F路由协议基于一个数学算法—D i j k s t r a算法。

这个算法能使路由选择基于链路-状态，而不是距离向量。

O S P F由I E T F在2 0世纪8 0年代末期开发，O S P F是S P F类路由协议中的开放式版本。

最初的O S P F规范体现在RFC 11 3 1中。

这个第1版( O S P F版本1 )很快被进行了重大改进的版本所代替，这个新版本体现在RFC 1247文档中。

RFC 1247 OSPF称为O S P F版本2是为了明确指出其在稳定性和功能性方面的实质性改进。

这个O S P F版本有许多更新文档，每一个更新都是对开放标准的精心改进。

接下来的一些规范出现在RFC 1583、2 1 7 8和2 3 2 8中。

O S P F版本2的最新版体现在RFC 2328中。

最新版只会和由RFC 2138、1 5 8 3和1 2 4 7所规范的版本进行互操作。

链路是路由器接口的另一种说法，因此OSPF也称为接口状态路由协议。

OSPF 通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。

OSPF详解Open Shortest Path First(⼀)OSPF协议是由Internet⼯程任务组(Internet Engineering Task Force)开发的路由选择协议，且来替代存在⼀些问题的RIP协议。

OSPF协议是IETF 组织建议使⽤的内部⽹关协议(IGP)。

OSPF使⽤Dijkstra的最短路径优先(SPF)算法，其的发展经过了⼏个RFC，所有的RFC都是由John Moy撰写。

RFC1131详细说明了OSPF协议版本1，这个版本从来没有在实验平台以外使⽤过，OSPF协议版本2，也就是现在IPv4协议仍然使⽤的版本，最初是在RFC1247中说明的，最新是在RFC2328中说明的。

(⼀)OSPF基本原理与实现OSPF的基本特性：·OSPF属于IGP，是Link-State协议，基于IP Pro 89。

·采⽤SPF算法（Dijkstra算法）计算最佳路径。

·快速响应⽹络变化。

·以较低频率（每隔30分钟）发送定期更新，被称为链路状态刷新。

·⽹络变化时是触发更新。

·⽀持等价的负载均衡。

·OSPF协议将IP头部的TTL值设置为1，并且把优选位设置成互连⽹络控制OSPF的邻居与邻接关系：OSPF中路由器之间的关系分两种：1、邻居2、邻接·OSPF路由器可与它直连的邻居建⽴邻居关系。

·P2P链路上，邻居可以到达FULL状态，形成邻接关系·MA⽹络，所有路由器只和DR/BDR(Backup Designated Router)到达FULL状态。

形成邻接·路由器只和建⽴了邻接关系的邻居才可以到达FULL状态。

·路由更新只在形成FULL状态的路由器间传递。

·OSPF路由器只会与建⽴了邻接关系的路由器互传LSA。

同步LSDBR2#sh ip os neiNeighbor ID Pri State Dead Time Address Interface1.1.1.1 0 FULL/ - 00:00:35 12.1.1.1 Serial1/03.3.3.3 0 FULL/ - 00:00:38 23.1.1.3 Serial1/1⼀台OSPF路由器对其他OSPF路由器的跟踪需要每台路由器都提供⼀个路由器ID，路由器ID在OSPF区域内惟⼀标识⼀台路由器的IP地址,Cisco路由器通过下⾯的⽅法得到它的路由器ID:1）⼿⼯指定Route-ID x.x.x.x（可任意，但区域内不能重复）　2）⾃动选择最⼤的Loopback IP作route-id　3）⾃动选择最⼤的物理接⼝IP（接⼝必须是激活状态）推荐⼿⼯指定的router-id这⾥，使⽤Loopback接⼝作为路由器ID有两个好处:(1):Loopback接⼝⽐任何其他物理接⼝更稳定，只有整个路由器失效进它才会失效(2):⽹络管理只在预先分配和识别作为路由器ID的地址时有更多的回旋余地其实，Loopback接⼝的⼀个主要好处在于它具有更好控制路由器ID能⼒.OSPF开销值计算：·OSPF Cost = 10^8/BW (bps)⼏种常⽤接⼝的COST值：1、环回⼝的COST值是12、serial⼝的COST值是643、标准以太接⼝是104、快速以太接⼝是1SPF算法：最短路径优先算法1、在⼀个区域内的所有路由器有同样的LSDB2、每⼀个路由器在计算时都将⾃已做为树根3、具有去往⽬标的最低cost值的路由是最好的路径4、最好的路由被放⼊转发表·OSPF的报⽂：1：数据包头部：所有OSPF数据包都是由⼀个24个⼋位组字节的头部开始的，如下图所⽰:这⾥，如果认证类型=2。

第1次作业图示说明--恭喜，答对了！--抱歉，答错了！--您选择了此项[第1题](单选题)RIPV2支持______________和______________认证。

A.明文、MD5B.明文、MD4C.明文、DM5D.暗文、MD4[第2题](单选题)在 OSI 的 ( ) 使用的互联设备是路由器。

A.物理层B.数据链路层C.网络层D.传输层[第3题](单选题)具有隔离广播信息能力的网络互联设备是（）。

A.网桥B.中继器C.路由器交换器[第4题](单选题)路由选择协议位于（）。

A.物理层B.数据链路层C.网络层D.应用层[第5题](单选题)实验室中，在（）上要使用clock rate 命令。

[第6题](单选题)下列说法正确的是 :（）。

仅用于把数字信号转换成模拟信号, 并在线路中传输是对传输信号进行A/D 和D/A 转换的, 所以在模拟信道中传输数字信号时是不可缺少的设备是一种数据通信设备DTE的MODEM 的下传速率比上传速率小[第7题](单选题)常见的距离向量路由协议包括______________和______________。

、IGRP、IGRP、EIGRP、EIGRP[第8题](单选题)以下哪个不是路由器的功能（）。

A.安全性与防火墙B.路径选择C.隔离广播D.第二层的特殊服务[第9题](单选题)RIP更新周期为（）秒，IGRP更新周期为（）秒。

,30,40,30,60[第10题](单选题)（）网络中，采用默认路由最为简捷。

B.局域网C.存根网络D.外围网络[第11题](单选题) RIP 路由算法所支持的最大 HOP 数为（）。

[第12题](单选题)EIGRP路由协议的可行条件是（）。

=FD< FD> FD>=FD[第13题](单选题)双绞线绞合的目的是 ( ) 。

A.增大抗拉强度B.提高传送速度C.减少干扰D.增大传输距离[第14题](单选题)下列属于路由器之间使用的路由协议的是（）。

1.OSPF协议简介OSPF（Open Shortest Path First）协议是一种内部网关协议（IGP），用于在大型企业网络或互联网中实现路由选择。

它是一个开放的、链路状态路由协议，旨在优化路由器之间的通信，并根据网络拓扑信息计算最短路径。

OSPF协议具有以下特点：•开放性：OSPF协议是公开的，它的工作原理和规范可以被广泛理解和应用。

这使得不同厂商的路由器可以相互通信和交换路由信息，促进了网络设备的互操作性。

•链路状态路由：OSPF协议通过在网络中广播链路状态更新来确定网络拓扑信息。

每个路由器都维护一个链路状态数据库（LSDB），其中包含有关网络中所有路由器和链路的状态信息。

基于这些信息，OSPF使用Dijkstra 算法计算最短路径，并构建路由表。

•分层和区域化：OSPF协议将网络划分为不同的区域（Area），每个区域内部的路由器使用区域内链路状态数据库进行路由计算，而不需要了解整个网络的拓扑。

这种分层和区域化的设计减少了路由器之间的通信量，提高了网络的可扩展性。

•动态适应性：OSPF协议能够根据网络的变化自动调整路由，以适应链路的故障、拓扑的变化或带宽的变化。

当网络发生改变时，路由器会通过链路状态更新通知其他路由器，并更新各自的链路状态数据库，从而重新计算最短路径。

OSPF协议在大型企业网络和互联网中被广泛应用，特别适用于要求快速收敛、具备高可靠性和可扩展性的网络环境。

它提供了灵活的路由控制和路由优先级设置，使网络管理员能够根据具体需求进行网络设计和优化。

2.OSPF协议的工作原理OSPF（Open Shortest Path First）协议是一种基于链路状态的路由协议，它通过交换链路状态信息来计算最短路径并构建路由表。

以下是OSPF协议的工作原理的概要：1.邻居发现：OSPF协议运行在每个支持OSPF的路由器上。

当路由器启动时，它会发送Hello报文来发现和识别相邻的OSPF路由器。

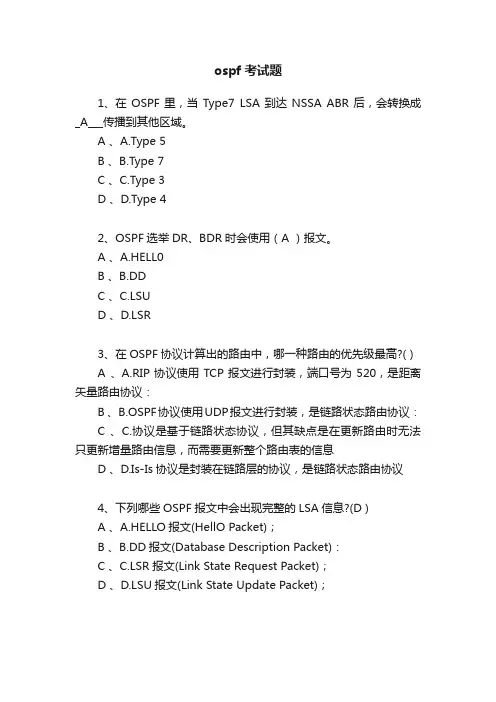

ospf考试题1、在OSPF里，当Type7 LSA到达NSSA ABR后，会转换成_A___传播到其他区域。

A 、A.Type 5B 、B.Type 7C 、C.Type 3D 、D.Type 42、OSPF选举DR、BDR时会使用（A ）报文。

A 、A.HELL0B 、B.DDC 、C.LSUD 、D.LSR3、在OSPF协议计算出的路由中，哪一种路由的优先级最高?( )A 、A.RIP协议使用TCP报文进行封装，端口号为520，是距离矢量路由协议：B 、B.OSPF协议使用UDP报文进行封装，是链路状态路由协议：C 、C.协议是基于链路状态协议，但其缺点是在更新路由时无法只更新增量路由信息，而需要更新整个路由表的信息D 、D.Is-Is协议是封装在链路层的协议，是链路状态路由协议4、下列哪些OSPF报文中会出现完整的LSA信息?(D )A 、A.HELLO报文(HellO Packet)；B 、B.DD报文(Database Description Packet)：C 、C.LSR报文(Link State Request Packet)；D 、D.LSU报文(Link State Update Packet)；5、关于OSPF的描述错误的是 ( )A 、A.所有area都会存在type l和type 2的LSAB 、B.Stub区的缺省路由属于type 3的lsaC 、C.只能在ABR和ASBR上面做路由聚合D 、D.type 4的lsa指明了ASBR的位置6、OSPF骨干区的区域编号为（ C)。

A 、A.0.0.0.1B 、B.255C 、C.0.0.0.0D 、D.255.255.255.2557、某个网络运行OSPF协议，并被分为3个区域，区域号分别为0，1，2，其中1和2都只和0相连。

1区域是Stub区域。

2区域是NSSA区域。

那么：（B ）A 、A.0区域，1区域都不存在TYPE=7的LSAB 、B.0区域，1区域都存在TYPE=7的LSAC 、C.只有1区域不存在TYPE=7的LSAD 、D.只有2区域存在TYPE=7的LSA8、LSAck报文是对下列那些OSPF报文的确认?（d ）A 、A.HELLO报文（Hello Packet）；B 、B.DD报文（Database Description Packet）；C 、C.LSR报文（Link State Request Packet）；D 、D.LSU报文（Link State Update Packet）；E 、E.LSAck报文（Link State Acknowledgmen Packet）；9、在OSPF路由协议中，一个普通的路由器和BDR之间的关系是（B ）A 、A.NeighborB 、B.AdjacencyC 、C.没有关系D 、D.以上答案均不正确OSPF 协议中，distribute 实现路由策略的功能。

路由部分一、OSPF理论（一）Ospf概述OSPF第一天：1、路由协议分类：根据算法分类：距离矢量：rip链路状态:ospf,isis,IGP:rip,ospf ,isis,eigrpEGP:BGP有类协议无类协议2、OSPF基本特点：cidrvlsm支持无类域间路由（CIDR）无路由自环收敛速度快使用IP组播收发协议数据（ospf 224.0.0.5/6（组播地址） rip 224.0.0.9（组播地址）520是rip的udp协议端口号）支持多条等值路由支持协议报文的认证3、Router ID：用于在自治系统中唯一标识一台运行OSPF的路由器的32位整数，每个运行OSPF的路由器都有一个Router ID。

类似于IP地址，但不等于IP4、ospf所有区域必须连接到area 0(area 0为骨干区域）5、ospf路由器类型IR：内部路由器（Internal Router）：内部路由器是指所有所连接的网段都在一个区域的路由器。

属于同一个区域的IR维护相同的LSDB。

ABR:区域边界路由器（Area Border Router）：区域边界路由器是指连接到多个区域的路由器。

ABR为每一个所连接的区域维护一个LSDB。

BR:骨干路由器（Backbone Router）：骨干路由器是指至少有一个端口（或者虚连接）连接到骨干区域的路由器。

包括所有的ABR和所有端口都在骨干区域的路由器。

ASBR:AS边界路由器（AS Boundary Router）：AS边界路由器是指和其他AS中的路由器交换路由信息的路由器，这种路由器向整个AS通告AS外部路由信息。

AS边界路由器可以是内部路由器IR，或者是ABR，可以属于骨干区域也可以不属于骨干区域。

6、router-id选举规则：a、手工进程下配置了router-id，最优b、全局下配置了router-idc、如果有多个环回口，选举地址最大的一个，如果只有一个环回口，选举唯一的环回口为router-idd、如果没有配置环回口，活动物理地址最大的一个！（二）Ospf报文和邻居邻接关系转换ospf第二天1、OSPF报文类型：hello：建立和维护邻居关系DBD：交互数据库的描述信息（LSA摘要信息）LSR（lsruquest)：请求具体的LSALSU(lsupdate)：回复具体LSA信息LSACK：对LSU的确认2、Hello报文Network Mask：发送Hello报文的接口的网络掩码。

//3.1 OSPF协议概述1) 下列关于OSPF描述，正确的是（ ABCEFG）A. 若网络拓扑结构发生变化，立即发送更新报文，并使这一变化在自治系统中同步（快速收敛特性）B. 和RIP相比，可以更有效地利用带宽C. 支持以组播地址发送协议报文D. 度量值的取值范围为0～255E. 支持到同一目的地址的多条等值路由（等值路由特性）F. 从算法本身保证了不会生成自环路由（无自环特性）G. 支持可变长子网掩码（VLSM）2) OSPF使用IP报文直接封装协议报文，使用的协议号是（ B ）A. 23B. 89C. 520D. 1703) 以下关于OSPF协议的说法正确的是（ABCD）A. 它是IETF组织开发的一个基于链路状态的自治系统内部路由协议B. 由于OSPF 通过收集到的链路状态用最短路径树算法计算路由，从算法本身保证了不会生成自环路由（无自环特性）C. 允许自治系统的网络被划分成区域（AREA）来管理，区域间传送的路由信息被进一步抽象，从而减少了占用网络的带宽（区域划分特性）D. 在有组播发送能力的链路层上以组播地址收发报文，既达到了广播的作用，又最大程度地减少了对其他网络设备的干扰（组播发送特性）4) 下列哪些类型是OSPF对网络拓扑的抽象（ABCD）四类抽象拓扑A. 该接口所连的网段中只有本路由器自己（STUB）B. 该接口通过点到点的网络与一台路由器相连（P2P）C. 该接口通过广播或NBMA的网络与多台路由器相连（BROADCOST NBMA）D. 该接口通过点到多点的网络与多台路由器相连（P2MP）5) 对OSPF协议计算路由的过程，下列排列顺序正确的是（C ）A. 每台路由器都根据自己周围的拓扑结构生成一条LSA。

B. 根据收集的所有的LSA计算路由，生成网络的最小生成树。

C. 将LSA发送给网络中其它的所有路由器，同时收集所有的其他路由器生成的LSAD. 生成链路状态数据库LSDB。

2地址描述:1.R1-R5都有一个LO0 IP ADD = 10.10.X.X X=ROUTERNUMBERi.比如R1 的LO0 =10.10.1.1 ....2.R1-R3 E0 地址为：1.1.123.X/27 X=ROUTER NO.3.R2-R4 的广域网接口为: 1.1.234.X/29 X=ROUTER NO.4.R4-R5 的广域网接口为: 1.1.45.X/24 X=ROUTER NO. BRIDGE:1.如图所示, 配置R1-R3的以太地址，2.如图所示, 配置R2-R4之间物理接口的IP ADDRESS,3.R2-R4之间的FRAME-RELAY是全互连的，要求只能使用图中所示的PVC, 且不充许广播及组播流通过（使其二层不支持广播，也就是说不能在映射后面加broadcast）4.配置R4-R5之间链路为HDLC, 并配置相应接口的地址5.配置R1-R5的LO06.配置完成后测试各链路应能正常通讯。

OSPF基本配置1.R1-R3, R4-R5之间的网段使用OSPF默认的网络类型R1-R3默认网络类型是：broadcastR4-R5 默认网络类型是：ptp2.R2-R4之间的234网段不允许使用默认的网络类型默认是NBMA（二层不支持组播，point-to-multipoint是主动发现邻居，需用组播）3.R1的LO0放在AREA 2，R2的LO0放在AREA 1，R4，R5的LO0可以放在AREA0，R3的LO0可以根据后面题目要求放在合适的AREA，测试各路由器的邻接关系.确保可以学到本区域的路由.OSPF高级配置:4.在R3,R4做配置, 使R1上看到其他区域的路由是从R3学过来5.R2 R3之间是2W AY状态, 不可以使用任何过滤手段或验证手段.6.在AREA 2中只可以看到INTRA AND INTER ROUTE,并只可以看到由R1引入的外部路由(如果有的话), R1上也应看到如下路由：i.O*N2 0.0.0.0 [110/20] 1.1.123.3ii.注意此解决方案不能出现METRIC关健词7.测试每台路由器都可以只能通过LO0 ACCESS其他的任何路由器，并可以立即进入ENABLE模式。

华为OSPF总结1 OSPF基本概念1.1 拓扑和路由器类型OSPF整体拓扑●OSPF把自治系统划分成逻辑意义上的一个或多个区域,所有其他区域必须与区域0相连。

路由器类型●区域内路由器（Internal Router）：该类设备的所有接口都属于同一个OSPF区域。

●区域边界路由器ABR（Area Border Router）：该类路由器可以同时属于两个以上的区域，但其中一个接口必须在骨干区域。

ABR用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

●骨干路由器（Backbone Router）：该类路由器至少有一个接口属于骨干区域。

所有的ABR和位于Area0的内部路由器都是骨干路由器.●自治系统边界路由器ASBR（AS Boundary Router）：与其他AS交换路由信息的路由器称为ASBR。

ASBR并不一定位于AS的边界，它可能是区域内路由器，也可能是ABR。

只要一台OSPF路由器引入了外部路由的信息，它就成为ASBR.拓扑所体现的IS—IS与OSPF不同点●在OSPF中，每个链路只属于一个区域；而在IS-IS中，每个链路可以属于不同的区域；●在IS—IS中,单个区域没有骨干与非骨干区域的概念；而在OSPF中，Area0被定义为骨干区域；●在IS-IS中,Level—1和Level—2级别的路由都采用SPF算法,分别生成最短路径树SPT而在OSPF中，只有在同一个区域内才使用SPF算法，区域之间的路由发布还是距离矢量算法，区域之间的路由需要通过骨干区域来转发。

1。

2 OSPF网络类型，DR，BDR介绍OSPF支持的网络类型●点到点P2P类型：当链路层协议是PPP、HDLC时，缺省情况下,OSPF认为网络类型是P2P。

在该类型的网络中，以组播形式（224。

0。

0.5）发送协议报文(Hello报文、DD报文、LSR报文、LSU报文、LSAck报文）。

●点到多点P2MP 类型(Point—to-Multipoint)：没有一种链路层协议会被缺省的认为是Point—to—Multipoint 类型。

OSPF四种网络类型Loopback接口是一个类似于物理接口的逻辑接口，即软接口。

它的特点是始终UP的，常用语线路的环回测试中。

OSPFv3选举Router-ID的规则与OSPFv2相同，OSPFv3也是选举路由器上的Ipv4地址作为Router-ID，如果设备上没有配置Ipv4地址，那么必须手工指定Router-ID.NBMA网络是OSPF协议四种网络类型中的一种。

NBMA用于精确刻画X.25和帧中继多点接入网络，但不支持广播和组播。

其它三种网络类型为广播、点对点和点对多点。

在NBMA设置里，OSPF一次只发送一个呼叫包，而不是多播或广播。

呼叫计时器要延迟10~30秒，死路由计时器要延迟10到30s。

OSPF网络类型：根据路由器所连接的物理网络不同，OSPF将网络划分为四种类型：广播多路访问型（Broadcast multiAccess）、非广播多路访问型（None Broadcast multiAccess）、点到点型（Point-to-Point）、点到多点型（Point-to-MultiPoint）广播多路访问型网络如：Ethernet、Token Ring、FDDI。

NBMA类型网络如：Frame Relay、X.25、SMDS。

Point-to-Point型网络如PPP、HDLC。

Designated Router（DR）：多路访问网络中为避免router间建立完全相邻关系而引起大量开销，OSPF在区域中选举一个DR。

每个Router都与之建立完全相邻关系。

Router用Hello信息选举一个DR。

在广播型网络里Hello信息使用多播地址224.0.0.5周期性广播，并发现邻居，在非广播型多路访问网络中，DR负责向其他router逐一发送Hello信息Backup designated touter（BDR）：多路访问网络中DR的备用router，BDR 从拥有adjacency关系的router接收路由更新，但是不会转发LSA更新。

ospf简单配置练习题OSPF（Open Shortest Path First）是一种基于链路状态的内部网关协议（IGP），被广泛应用于企业网络和互联网中。

它具有高可靠性、高效性和可扩展性，能够自动计算网络中最短路径，并支持负载均衡和快速收敛。

本文将介绍一个简单的OSPF配置练习题，帮助读者更好地理解和掌握OSPF协议的配置方法。

1. 实验拓扑首先，我们需要明确实验的拓扑结构。

本次实验我们将使用如下的拓扑结构：```R1/ \A1 A2/ \R2 -------------- R3\ /B1 B2\ /R4其中，R1、R2、R3和R4分别为四台路由器，A1、A2、B1和B2分别为四台主机。

我们将使用这个简单的拓扑结构来进行OSPF配置实验。

2. 实验步骤2.1 配置基本连接按照拓扑结构，将各个设备连线，确保网络正常连接。

每台路由器上都设置两个接口，并为每个接口设置IP地址。

以R1为例，其中F0/0接口的IP地址为192.168.1.1/24，F0/1接口的IP地址为192.168.2.1/24，配置命令如下：```R1# configure terminalR1(config)# interface fa0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutR1(config-if)# exitR1(config)# interface fa0/1R1(config-if)# ip address 192.168.2.1 255.255.255.0R1(config-if)# no shutR1(config-if)# exit按照上述方法，为剩余的路由器和主机配置IP地址。

2.2 配置OSPF协议在上述配置好基本连接之后，我们开始配置OSPF协议。

以R1为例，进入配置模式，输入以下命令：```R1# configure terminalR1(config)# router ospf 1R1(config-router)# network 192.168.1.0 0.0.0.255 area 0R1(config-router)# network 192.168.2.0 0.0.0.255 area 0R1(config-router)# end```上述命令中的"router ospf 1"指定了路由器运行的OSPF进程号为1；"network 192.168.1.0 0.0.0.255 area 0"表示将192.168.1.0/24网段加入到区域0中；"network 192.168.2.0 0.0.0.255 area 0"表示将192.168.2.0/24网段加入到区域0中。

OSPF⽹络类型及链路类型1.⽹络类型network-type⽹络类型network-type:指的是OSPF协议在接⼝上针对不同的层数据链路层介质或封装⽽定义的,例如如果接⼝⼆层封装协议是以太，那么OSPF在这个接⼝的⽹络类型为broadcast ,如果接⼝的⼆层封装是HDLC或者PPP ,那么OSPF的⽹络类型是P2P。

OSPF在不同的接⼝⽹络类型下,操作⽅式是不尽相同的。

使⽤show ip ospf interface x可以查看到接C的⽹络类型,如下:OSPF定义了如下⼏种⽹络类型:●点到点P2P●⼴播Broadcast●⾮⼴播Non-Broadcast⾮⼴播⼜包括了5种运⾏模式:●NBMA (RFC)●P2MP (RFC)●P2MP nonbroadcast(CISCO)●Broadcast(CISCO)●P2P(CISCO)⑴点到点类型●如果⼆层的协议为PPP、HDLC 等,则OSPF⽹络类型为P2P●如果帧中继⼦接⼝类型为 P2P的,则OSPF⽹络类型也为P2P●不选举DR、 BDR●使⽤组播地址 224.0.0.5●OSPF 能够根据⼆层封装⾃动检测到P2P⽹络类型⑵⼴播多路访问型●通常出现在以太⽹●选举DR、 BDR●所有路由器均与DR及BDR建⽴邻接关系●使⽤组播地址 224.0.0.5及224.0.0.6⑶⾮⼴播可参考红茶三杯OSPF在NBMA环境下的操作2.链路类型link-type4.2链路类型link-typeOSPF除了定义⽹络类型,还定义了链路类型,注意链路类型与⽹络类型是两个概念,不要混淆。

链路类型主要⽤于描述OSPF路由器的接⼝或邻居。

在1类LSA中,可以看到始发该LSA的路由器所连接的所有链路( Link )链路的类型以及相关的内容。

1类LSA中，⽤于描述Link的LINKID、Link Date的取值根据OSPF link类型不同⽽不同:OSPF链路类型分为以下⼏种:（1) Stub Network Link在⼀个⽹段中只有⼀台OSPF路由器的情况下,该⽹段被OSPF链路类型定义为Stub Network Link ;因为⼀个⽹段中只有⼀台OSPF路由器,所以在这个⽹段就不可能有OSPF邻居,⼀个接⼝被通告进OSPF ,⽆论其⼆层链路是什么介质,只要在该接⼝上没有OSPF邻居,那么就是Stub Network Link ; Loopback接⼝永远被定义为Stub Network Link ,默认使⽤32位掩码表⽰,⽆论将Loopback接⼝改为哪种OSPF⽹络类型( Network Type ),始终改变不了它的OSPF 链路类型( Link Type )属性,但可以改变它在LSA中的掩码长度。

OSPF的LSA七种类型OSPF（Open Shortest Path First）是一种用于互联网协议（IP）网络的动态路由协议，用于帮助数据包在网络中选择最佳路径。

在OSPF中，路由器通过交换LSA（Link State Advertisement）来了解网络拓扑，并基于这些信息计算最短路径。

LSA（链路状态广告）是OSPF中用于描述路由器分布情况和网络拓扑结构的信息包。

OSPF定义了七种类型的LSA，每种LSA都承载着特定类型的信息。

下面是关于这七种LSA的详细介绍：1. Type 1 LSA：也称为路由器LSA（Router LSA），由每个路由器在本地链路上生成和分发。

Type 1 LSA描述了一个路由器连接到的所有链路，以及每个链路的状态和度量。

2. Type 2 LSA：也称为网络LSA（Network LSA），由DR （Designated Router）或BDR（Backup Designated Router）在其所在的广播网络上产生。

Type 2 LSA描述了邻接的DR和网络连接到的所有路由器。

这样的LSA只在多播网络上出现。

3. Type 3 LSA：也称为网络汇总LSA（Summary LSA），由ABR（Area Border Router）在与其他区域相邻的区域之间生成。

Type 3 LSA描述了目标区域中的网络，ABR用它来广播到其他区域。

4. Type 4 LSA：也称为ASBR摘要LSA（ASBR Summary LSA），由ASBR（Autonomous System Boundary Router）生成，用于在本地区域中广播到它连接的其他网络。

Type 4 LSA描述ASBR连接的网络和ASBR的度量。

5. Type 5 LSA：也称为外部LSA（External LSA），由ASBR生成，用于向其他区域广播到外部网络。

Type 5 LSA描述了ASBR连接的外部网络和它们的度量。
