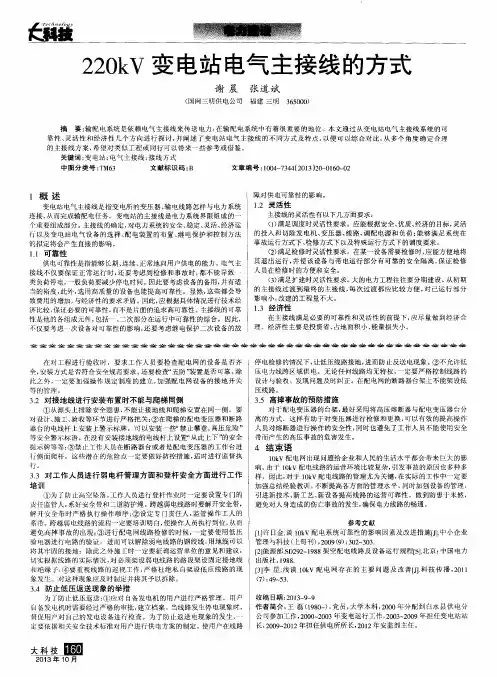

220kV变电站电气主接线设计分析摘要:我国智能、坚强公共电网建设成绩斐然,在电网中220kV变电站规模、数量不断扩大,并对其电气主接线设计提出了更高的要求。
220kV变电站是电力系统的重要组成部分,其电气主接线设计方案关系着220kV变电站的稳定性和可靠性。
介绍了电气主接线设计原则与220kV变电站电气主接线结构,分析了电气主接线设计依据与步骤,为电网保证供电稳定性、可靠性和电能质量提供了参考。
关键词:220kV变电站;电气主接线;设计步骤1电气主接线设计原则1.1可靠性原则电力系统建设的核心即供电可靠性,保证供电质量可以满足生产生活需求。
因此在对变电站电气主接线设计分析时,必须要遵循可靠性原则,即在检修断路器时,不能对系统整体供电质量产生影响;检修断路器与母线故障时,要尽量减少系统停运的时间,和停运回路数,且要求能够满足一级负荷和大部分二级负荷的供电。
另外,还要最大程度上来避免变电所出现全部停运的情况。
1.2经济性原则除了要保证电力系统供电可靠性外,还需要从经济性角度进行分析,减少成本的投入,尽量降低主接线复杂程度,对于隔离开关、节约断路器、避雷器等一次设备来说,要降低控制保护的复杂度,采购不影响系统运行且成本较低的二次设备与控制电缆。
同时,还要对短路电流进行有效控制,所选电气设备与轻型电器价格均要合理,且要对终端配备简单电器。
另外,电气主接线设计方案要为配电装置的设置提供方便,控制设备占地面积,减少用地、导线、绝缘子以及安全成本的投入。
对于部分处于特殊地区的变电站,供电系统应选择用三相变压器,尽量以简单形式布置。
基于经济性原则对电气设备和变压器进行选择,并设计其容量与数量,可以有效避免两次变压情况,减少系统运行电能损失产生的费用。
1.3灵活性原则电气主接线设计应确保其在调度、检修以及扩建等阶段均具有较高的灵活性。
调度时能够灵活操作,对某些变压器或线路进行切除处理,根据需求调配电源与负荷,确保系统可以在事故运行方式、特殊运行方式以及检修方式状态下的调度需求。
220KV变电站电气一次部分初步设计说明书第一章电气主接线设计1.1主接线设计要求电气主接线又称为电气一次接线,它是将电气设备以规定的图形和文字符号,按电能生产、传输、分配顺序及相关要求绘制的单相接线图。
主接线代表了变电站高电压、大电流的电器部分主体结构,是电力系统网络结构的重要组成部分。
它直接影响电力生产运行的可靠性、灵活性,同时对电气设备选择、配电装置布置、继电保护、自动装置和控制方式等诸多方面都有决定性的关系。
因此,主接线设计必须经过技术与经济的充分论证比较,综合考虑各个方面的影响因素,最终得到实际工程确认的最终方案。
电气主接线设计的基本要求,概况地说应包括可靠性、灵活性和经济性三方面。
1.可靠性安全可靠是电力生产的首要任务,保证供电可靠是电气主接线最基本的要求,而且也是电力生产和分配的首要要求。
主接线可靠性的基本要求通常包括以下几个方面。
(1)断路器检修时,不宜影响对系统供电。
(2)线路、断路器或母线故障时,以及母线或母线隔离开关检修时,尽量减少停运出线回路数和停电时间,并能保证对全部I类及全部或大部分II 类用户的供电。
(3)尽量避免变电站全部停电的可能性。
(4)大型机组突然停运时,不应危及电力系统稳定运行。
2.灵活性电气主接线应能适应各种运行状态,并能灵活地进行运行方式的转换。
灵活性包括以下几个方面。
(1)操作的方便性。
电气主接线应该在服从可靠性的基本要求条件下,接线简单,操作方便,尽可能地使操作步骤少,以便于运行人员掌握,不至在操作过程中出差错。
(2)调度的方便性。
可以灵活地操作,投入或切除某些变压器及线路,调配电源和负荷能够满足系统在事故运行方式,检修方式以及特殊运行方式下的调度要求。
(3)扩建的方便性。
可以容易地从初期过渡到其最终接线,使在扩建过渡时,无论在一次和二次设备装置等所需的改造为最小。
3.经济性主接线在满足可靠性、灵活性要求的前提下做到经济合理。
(1)投资省。
主接线应简单清晰,并要适当采用限制短路电流的措施,以节省开关电器数量、选用价廉的电器或轻型电器,以便降低投资。
220kV 智能变电站电气系统设计摘要:自从改革开放以来,我国经济有了突飞猛进的进步,科学技术也得到了很大的发展,促使电力市场也在不断完善和发展,变电站朝着智能化方向发展,提高了电气系统的供电性能。
但是220kV智能化变电站还有一些方面不够成熟,因此作为设计人员要做好智能变电站电气系统的要点设计,从而就能对智能化变电站的建设管理水平进行提升。
关键词:220kV;智能变电站;电气系统;设计1智能变电站优势在220kV智能变电站运行,较之传统变电站而言,智能化变电站的功能较为多样。
以往变电站并未实现一次设备智能化和二次设备网络化的功能,而新时期智能化变电站则满足了这一要求,充分集合了安全装置、继电保护和监控系统的变电站。
相较于传统变电站而言,可以改善硬件重复配置的资源浪费问题,实现信息的有效传递,降低信息传递成本。
通过对220kV智能变电站结构分析可以发现,三层两网的结构可以实现数字信息的高度共享和传输,实时监控变电站电气设备运行情况。
三层两网结构中的三层包括站控层、间隔层和过程层,两网即通过站控层和过程层网络实现信息的高度共享和传输。
此种结构较之传统的变电站而言优势较为突出,有助于信息数字化传输和共享,将信息通过网络传递,其特点可以归纳为以下几点:(1)220kV智能变电站间隔层设备中应用网络技术,信息传输和共享效率大大提升。
(2)220kV智能变电站中设置过程层,变电站通信网络增加了电气设备,促使智能变电站数字化水平得到极大进步。
(3)220kV智能化变电站可以实时监控和诊断电气设备,性能优势较为突出,尤其是其中的传感设备和电子执行器,在智能系统的统一控制下运行。
(4)220kV智能化变电站间隔层中安设智能终端,可以通过光纤将智能终端连接在一起,智能终端就地安装在一次设备场,监测智能变电站电气回路运行情况。
由此可以看出智能化变电站的优势特点十分鲜明,相较于传统的变电站而言,增设一个过程层,这样可以有效提升变电站的数字化水平。
220kv变电站电气主接线系统设计绪论电力工业是国民经济的重要部门之一,它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。
它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力,又和广大人民群众的日常生活有着密切的关系。
电力是工业的先行。
电力工业的发展必须优先于其他的工业部门,整个国民经济才能不断前进。
我国具有极其丰富的能源。
这些优越的自然条件为我国电力工业的发展提供了良好的物质基础。
但是,旧中国的电力工业落后,无法将其利用。
不过,随着改革开放的深入发展,我国电力工业的发展很快。
到2000年,我国电力工业已跃升世界第2位,电力工业的发展为我国的国民经济的高速发展做出了巨大的贡献。
不仅如此,目前我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输电”等新技术发展的新阶段,一些世界水平的先进的高新技术,已在我国电力系统中得到了相应的应用。
但是,随着近年来我国国民经济的高速发展与人民生活用电的急剧增长,电力工业的发展仍不能满足整个社会发展的需要,未能很好起到先行的作用,仅以2004年夏季的供电负荷高峰期为例,全国预计总共缺电3000万KW左右,有24个省区都先后出现拉闸限电的的情况,这样的局面预期还要过2~3年才可能得到较好的解决。
另外,由于我国人口众多,由此在按人口平均用电方面,迄今不仅仍远远落后于一些发达国家,即使在发展中国家中,也只处于中等水平,尚不及全世界平均人口用电量的一半。
因而,要实现在21世纪初全面建设小康社会的要求,我国的电力工业必须持续、稳步地大力发展,一方面是要大力加强电源建设,搞好“西电东送”,以确保电力先行,另一方面,要继续深化电力体制改革,实施厂网分开、竞价上网,并建立起符合社会主义市场经济法则的、规范的电力市场。
展望未来,我们坚信,在新世纪中,中国的电力工业必须持续、高速地发展,取得更加辉煌的成就。
第1章主接线设计变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质,选择出一种与变电所在系统中的地位和作用相适应的接线方式。
一、分析原始资料为满足某地区发展和人民生活电力的需要,经系统规划设计论证,新建一所220kv变电1.1 建设规模1.1.1 本所安装2台120MV A主变压器1.1.2 电压等级220/110/10KV1.1.3 各电压侧出线回路数:220kv侧4回,110kv侧8回,10kv侧16回。
1.2各侧负载情况110kv侧有2回路线供电给远方大型冶炼厂,其容量为60MV A;其他作为各地区变电所进线,其最小负荷与最大负荷之比为0.65。
10kv总负荷为50MV A,一,二类负荷用户占70%:最大一回出线负荷为5MV A,最小负荷与最大负荷纸币为0.65。
1.3系统阻抗220kv近似为无线大功率电源系统,以100MV A为基准容量,规算至本所220kv母线阻抗为0.021,;110kv侧电源容量为800MV A,以100MV A为基准容量,规算至本所110kv母线阻抗为0.12。
1.4变电所外接线路采用三段式电流保护,相关参数如下:1.4.1线路AB,BC的最大负荷电流分别为230A,150A;负荷自启动系数Kst=1.5;1.4.2各变电所出线上后备保护的动作时间如图所示;后备保护的△t=0.5s;1.4.3线路的电抗为0.4欧姆/千米二、设计说明书1.1对待设计变电所在电力系统中的地位、作用及电力用户的分析待建变电所包括两个主变压器和若干个辅助变压器,主变压器供电电压为220KV。
高压母线为220kV,有6回出线;中压侧母线为110KV,有8回出线,其中2回出线供给远方大型冶炼厂用电(容量为60MVA),其余作为地区变电所的进线;低压母线10kV,有12回出线,总负荷为50MVA,一二类负荷用户占70%。
1.2主变压器的选择根据变电所的具体情况和可靠性的要求,变电所选用两台同样型号的三绕组变压器,根据给定的容量和变压器的电压等级选用主变压器型号SFS7-120000/220 。
1.3主接线的确定1)变电所主接线要与变电所在系统中的地位、作用相适应。
220KV变电所电气部分设计目录摘要 (5)第1章引言 (6)第2章 .主接线设计 (7).2.1电气主接线的一般要求 (7).2.2主接线选择的主要原则 (8).2.3主接线方案设计 (8)3)3/2接线 (9).2.3.2 方案的经济性比较 (10).2.3.4主变的选择 (14).2.3.4.1选择原则 (14).2.3.4.2容量计算 (15)本章小结 (16)第3章站用电接线及设备用电源接线方案 (17).3.1所用电源数量及容量 (17).3.2所用电源引接方式 (17).3.3所用变压器低压侧接线 (18).3.4所站用电接线 (18).3.5备用电源 (18)本章小结 (19)第4章短路计算 (19).4.1短路故障产生的原因 (19).4.2短路故障的危害 (20).4.3短路电流计算的目的 (21).4.4短路电流计算的内容 (21).4.5短路电流计算方法 (21).4.6三相短路电流周期分量起始值的计算 (22).4.6.1短路电流计算的基准值 (22).4.6.2网络模型 (22).4.6.3三相短路电流周期分量起始值的计算步骤 (22)本章小结 (26)第5章设备的选择及动、热稳定校验 (27).5.1.按正常工作条件选择电气设备 (27).5.2.按短路状态校验 (28).5.3断路器、隔离开关的选择原则 (29).5.4.互感器的选择 (32).5.4.1电流互感器的选择 (32).5.4.2 电压互感器的选择 (33).5.4.3 熔断器的选择 (34).5.4.4所设备如下表 (35).5.5.裸导体的选择 (37).5.5.1 一般要求: (37).5.5.2导体的选择 (37).5.5.3 截面的选择 (37).5.6.运行方式分析 (40)本章小结 (41)第6章配电装置 (41).6.1配电装置的基本要求: (41).6.2配电装置的类型及特点 (41).6.3配电装置的设计原则 (42).6.4配电装置设计的基本步骤 (43).6.5配电装置的选用 (44).6.6电气总平面布置 (45)本章小结 (45)第7章防雷及过电压保护装置设计 (46).7.1避雷针 (46).7.2避雷器 (47).7.3防雷接地 (48).7.4变电所的防雷保护 (49).7.5变电所的进线段保护 (50).7.6接地装置 (50)本章小结 (50)第8章无功补偿 (51).8.1提高功率因数的意义 (51).8.2补偿装置的确定: (51).8.3功补偿容量计算 (52).8.3.1补偿的最大容性无功量计算 (52).8.3.2变压器补偿的最大的容性无功量 (53)本章小结 (54)第5章结束语 (55)参考文献 (56)[1] 熊信银.发电厂电气部分.中国电力出版社,2004年 (56)[2] 华智明.张瑞林.电力系统.重庆出版社,2004年 (56)[3] 宋继成.220—500KV变电所电气接线设计.中国电力出版社,2004年 (56)[4] 文远芳.高电压技术.华中科技大学出版社,2005年 (56)[5] 孙莹.王葵.中国电力出版社 (56)[6] 弋东方.电力工程电气设计手册.电气一次部分.北京:中国电力出版社,1999年 (56)[7] 曹绳敏.电力系统课程设计及毕业生设计参考资料.北京:中国电力出版社,1995年 (56)致谢 (57)附录 (59)摘要本说明书以220KV地区变电站设计为例,论述了电力系统工程中变电站部分电气设计(一次部分)的全过程。
通过对变电站的主接线设计,站用电接线设计,短路电流计算,电气设备动、热稳定校验,主要电气设备型号及参数的确定,运行方式分析,防雷及过电压保护装置的设计,电气总平面及配电装置断面设计和无功补偿方案设计,较为详细地完成了电力系统中变电站设计。
限于毕业设计的具体要求和设计时间的限制,本毕业设计只对变电站电气一次部分做了较为详细的理论设计,而对其电气二次部分并没有涉及,这有待于在今后的学习和工作中进行研究。
关键词:变电站短路电流动稳定热稳定过电压保护装置无功补偿第1章引言电力工业是国民经济的重要部门之一,它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。
它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力,又和广大人民群众的日常生活有着密切的关系。
电力是工业的先行。
电力工业的发展必须优先于其他的工业部门,整个国民经济才能不断前进。
我国具有极其丰富的能源。
这些优越的自然条件为我国电力工业的发展提供了良好的物质基础。
但是,旧中国的电力工业落后,无法将其利用。
不过,随着改革开放的深入发展,我国电力工业的发展很快。
到2000年,我国电力工业已跃升世界第2位,电力工业的发展为我国的国民经济的高速发展做出了巨大的贡献。
不仅如此,目前我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输电”等新技术发展的新阶段,一些世界水平的先进的高新技术,已在我国电力系统中得到了相应的应用。
但是,随着近年来我国国民经济的高速发展与人民生活用电的急剧增长,电力工业的发展仍不能满足整个社会发展的需要,未能很好起到先行的作用,仅以2004年夏季的供电负荷高峰期为例,全国预计总共缺电3000万KW左右,有24个省区都先后出现拉闸限电的的情况,这样的局面预期还要过2~3年才可能得到较好的解决。
另外,由于我国人口众多,由此在按人口平均用电方面,迄今不仅仍远远落后于一些发达国家,即使在发展中国家中,也只处于中等水平,尚不及全世界平均人口用电量的一半。
因而,要实现在21世纪初全面建设小康社会的要求,我国的电力工业必须持续、稳步地大力发展,一方面是要大力加强电源建设,搞好“西电东送”,以确保电力先行,另一方面,要继续深化电力体制改革,实施厂网分开、竞价上网,并建立起符合社会主义市场经济法则的、规范的电力市场。
展望未来,我们坚信,在新世纪中,中国的电力工业必须持续、高速地发展,取得更加辉煌的成就。
第2章 .主接线设计电所电气主接线设计是依据变电所的最高电压等级和变电所的性质,选择出一种与变电所在系统中的地位和作用相适应的接线方式。
变电所的电气主接线是电力系统接线的重要部分,它表明变电所内的变压器、各电压等级的线路、无功补偿设备以最优化的接线方式与电力系统连接,同时也表明在变电所内各种电气设备之间的连接方式。
电气主接线的设计与所在电力系统及所采用的设备密切相关。
随着电力系统的不断发展、新技术的采用、电气设备的可靠性不断提高,设计主接线的观念也应与时俱进、不断创新。
变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质,选择出一种与变电所在系统中的地位和作用相适应的接线方式。
变电所的电气主接线是电力系统接线的重要组成部分。
它表明变电所内的变压器、各电压等级的线路、无功补偿设备最优化的接线方式与电力系统连接,同时也表明在变电所内各种电气设备之间的连接方式。
一个变电所的电气主接线包括高压侧、中压侧、低压侧以及变压器的接线。
因各侧所接的系统情况不同,进出线回路数不同,其接线方式也不同。
·2.1电气主接线的一般要求1)应按电源情况、负荷性质、容量大小及邻近变配电所联系等因素确定主接线型式。
力求简单可靠,维护方便,使用灵活,便于发展。
2)架空进线避雷器设在靠近变压器的架空进线处;电缆进线的避雷器设在进线开关后的母线上。
3)一段母线设一组电压互感器。
当分段的单母线在正常运行时不为分段,亦可仅设一组电压互感器。
4)设在母线上的电压互感器及避雷器可合用一组隔离开关。
5)按电业局要求必须设置高压计费时,则必须在计费处装设电流互感器及电压互感器专柜。
6)在所以进出线回路上按指示计量、继电保护的要求装设电流互感器。
7)单电源的主接线,可以仅在断路器靠电源侧、装设隔离开关或隔离触头。
8)在电源进线上应装设带电指示装置。
若采用真空断路器时,为防止操作过电压,应在供电变压器的10~35KV 线路上装设阻容吸收器或氧化锌避雷器。
另外,对电气主接线还要求可靠性、灵活性、经济性,这三者是一个综合概念,不能单独强调其中的某一种特性,也不能忽略其中的某一种特性。
但根据变电所在系统中的地位和作用的不同,对变电所主接线的性能要求也不同的侧重。
例如,系统中的超高压、大容量枢纽变电所,因停电会对系统和用户造成的损失较小,故对其主接线的经济性就特别重视。
·2.2主接线选择的主要原则1)变电所主接线要与变电所在系统中的地位、作用相适应。
根据变电所在系统中的地位,作用确定对主接线的可靠性、灵活性和经济性的要求。
2)变电所主接线的选择应考虑电网安全稳定运行的要求,还应满足电网出故障时应处理的要求。
3)各种配置接线的选择,要考虑该配置所在的变电所性质,电压等级、进出线回路数、采用的设备情况,供电负荷的重要性和本地区的运行习惯等因素。
4)近期接线与远景接线相结合,方便接线的过程。
5)在确定变电所主接线时要进行技术经济比较。
·2.3主接线方案设计·2.3.1 方案拟定及技术比较1优点: 母线经断路器分段后,对重要用户可以从不同段引出两个回路,有两个供电电源;一段母线故障时(或检修),仅停故障(或检修)段工作,非故障段仍可继续工作.缺点:当一段母线或母线隔离开关故障或检修时,接在该段母线上的电源和出线,在检修期间必须全部停电;任一回路的断路器检修时,该回路必须停止工作.通过该接线优缺点的分析,可见,方案一中35KV采用此接线方式,其优点是当一母线发生故障时,分段断路器能自动把故障切除,保证正常段母线不间断供电和不至于造成用户停电;缺点是当一段母线或母线侧隔离开关故障或检修时,接在该母线上的回路都要在检修期间停电,所以,该接线方式对于35KV侧可以考虑.另一方面是考虑到地区性一般变电所对经济性的考虑.2)双母线接线优点:供电可靠,可以轮流检修一组母线而不致使供电中断,一组母线故障后,能迅速恢复供电;调度灵活;扩建方便.缺点:接线复杂,设备多,母线故障有短时停电.通过该接线优缺点的分析,可见,在方案一和方案二中的应用此接线方式,主要是因为它对供电可靠性的保证.即是说,当一母线故障或检修的时候,由母联断路器向另一母线充电,直到完成母线转换过后,在断开母联断路器,使原工作母线退出运行.缺点是当母线故障或检修的时候,会有短时停电.但是对于方案中的用户侧是可以考虑的.3)3/2接线优点:高度可靠性,调度运行灵活,操作检修方便.任一母线故障或检修,均不导致停电.缺点:造价高,而二次控制复杂通过对该接线优缺点的分析,可见,在方案二中采用该种接线方式,主要是为了提高供电的可靠性.但此类接线造价比较高,所以,一般只在大容量变电站中使用.从上述的比较可以看出,三种接线从技术的角度来看主要的区别是在可靠性上,双母线比单母线可靠性高,3/2接线比双母线的可靠性更高.但对于220KV地区性变电站来说,双母线接线的可靠性已能达到要求,且地区性变电站主要是要求经济性.所以,确定选择第一种接线方案.在方案中,由于远期投入是3台主变,近期只要2台.所以,对第3台的设计,主要的区别在35KV 侧,此时,第3台主变接在35KV 的母线断路器上,这种接线的目的是为了减小投资.现在从技术的角度来讨论,当35KV 母线故障或检修时,3号主变可以从另一母线向负荷供电.可见,它并不影响单母线接线的工作方式,所以,这种接线方式对35KV 侧是可以考虑的.·2.3.2 方案的经济性比较1)从电气设备的数目及配电装置上进行比较2)计算综合投资Z(1) Z =0Z (1+100a ) (元)式中: 0Z —为主体设备的综合投资,包括变压器﹑高压断路器﹑高压隔离开关及配电装置等设备的中和投资;a — 为不明显的附加费用比例系数,一般220取70%,110取90%.(2)主体设备的综合投资如下①主变②220KV 侧2206-SW 型断路器③220KV 侧8010002204——DGW 型隔离开关④110KV 侧I -1106SW 型断路器⑤110KV 侧1104—GW 型隔离开关⑥35侧I I -352SW 型断路器⑦35侧G GW 355—型隔离开关⑧配电装置⑨综合投资(3)计算年运行费用U① U =a △A +1U +2U (万元) 式中: 1U —检修、维护费,一般取(0.022~0.042)Z 2U —折旧费,一般取(0.05~0.058)a — 电能电价,一般可取0.1元/kw ·h △A —变压器电能损失(kw ·h)②三绕组变压器△A =n(△0P +K △0Q )T +n1[(△k P 1+K △k Q 1)max 1τ+(△k P 2+K △k Q 2)max 2τ+(△k P 3+K △k Q 3)max 3τ]式中: n —台数,T —三绕组变压器的年运行小时数,K —无功经济当量,系统中的变压器取0.1△0P ﹑△0Q —分别为三绕组变压器的空载有功损耗和空载无功损耗 KW △k P 1﹑△k P 2﹑△k P 3—分别为三绕组变压器一﹑二﹑三侧绕组的有功损耗 KW△k Q 1﹑△k Q 2﹑△k Q 3—分别为三绕组变压器一﹑二﹑三侧绕组的无功损耗 KVARmax 1τ﹑max 2τ﹑max 3τ—分别为三绕组变压器一﹑二﹑三侧绕组最大负荷损耗时间h主变的参数如下表:0Q ∆=0I %×100NS =0.9×2400=2160 K Q 1∆=1U %×100NS =14×2400=33600 K Q 2∆=2U %×100NS =-1×2400=-2400 K Q 3∆=3U %×100NS =9×2400=21600 T =6500, max 1τ=6500﹑max 2τ=4500﹑max 3τ=4000A ∆=n(△0P +K △0Q )T +n1[(△k P 1+K △k Q 1)max 1τ+(△k P 2+K △k Q 2)max 2τ+(△k P 3+K △k Q 3)max 3τ]=40200000 kw ·h方案一与方案二的年运行费用:方案一:1U =a △A +0.1Z =4020000+966.2=4020966.2 万元 方案二:2U =a △A +0.1Z =4020000+1584.213=4021584.2万元 (4)方案的确定技术的比较:单母线分段接线简单,控制简单,有利于变电站的运行。
