东北大学智慧树知到“能源与动力工程”《工业炉热工及构造(录题)》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.热滑轨是在钢坯与水管之间起一种“隔绝作用”，以()黑印温度，减少黑印的温差，甚至基本上消除黑印。
A.降低B.提高C.保持D.减少2.二段制度炉子分为两段，即加热段和预热段。
()A.正确B.错误3.在炉气充满炉膛的条件下，适当地增加炉膛高度，还可增加炉内气层厚度，提高1这也使C值增大，不利于传热。
()A.正确B.错误4.一般加热炉的热平衡分为二个区域：炉膛区域，预热装置区域炉子热平衡。
()A.正确B.错误5.炉子生产率它是指单位时间内炉子的产量，用P表示。
()A.正确B.错误6.在其它条件一定的情况下，平均辐射温压∆T4的数值愈大，传给炉料的热量愈多，炉子生产率愈高。
()A.正确B.错误7.准确控制金属的加热温度，使其超过所要求的加热温度，这样就可以减少金属烧损。
()A.正确B.错误8.炉子热工系统是火焰炉的最基本的组成部分，它包括炉子的工作室、供热系统、排烟系统以及冷却系统。
()A.正确B.错误9.供热制度：指炉内的燃料燃烧的情况，它和炉温分布是互为因果的。
()A.正确B.错误10.设计和修筑炉子基础时混凝土任何部分的温度不允许超过()℃。
A.300°B.400°C.200°D.150°11.炉温制度和供热制度总是结合起来考虑的，把它们的总和叫作“预热制度”。
()A.正确B.错误12.一般加热炉分为两个区域：预热装置区域和整个炉子平衡。
()A.正确B.错误13.钢的氧化和脱碳是同时发生的，随着氧化铁皮的生成，钢的脱碳将()或抑制。
A.提高B.不变C.减弱14.连续加热炉的炉膛内部宽度决定于料坯的()和料坯在炉内的排数。
A.炉子消耗的热量B.炉子的生产率C.长度15.火焰炉炉膛热工作的基本方程式的解析式是联立炉膛热平衡和热交换方面的过程中得到的，它包括炉子热效率或有效热方程式和炉膛废气出口温度方程式。

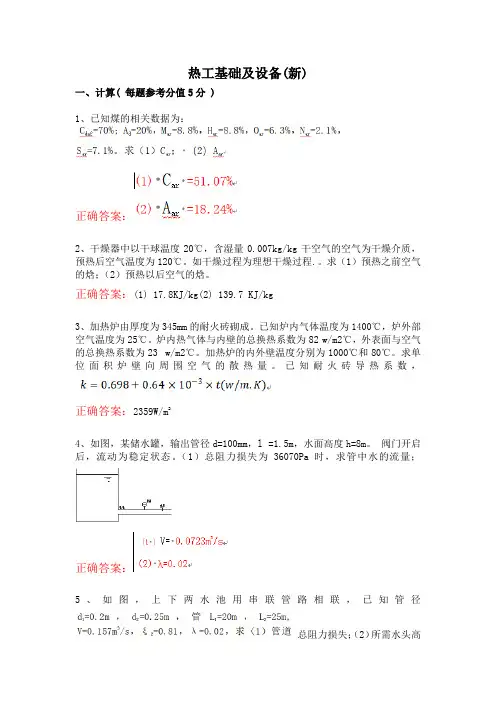

热工基础及设备(新)一、计算( 每题参考分值5分 )1、已知煤的相关数据为：正确答案：2、干燥器中以干球温度20℃，含湿量0.007kg/kg干空气的空气为干燥介质，预热后空气温度为120℃。
如干燥过程为理想干燥过程.。
求（1）预热之前空气的焓；（2）预热以后空气的焓。
正确答案：(1) 17.8KJ/kg(2) 139.7 KJ/kg3、加热炉由厚度为345mm的耐火砖砌成。
已知炉内气体温度为1400℃，炉外部空气温度为25℃。
炉内热气体与内壁的总换热系数为82 w/m2℃，外表面与空气的总换热系数为23 w/m2℃。
加热炉的内外壁温度分别为1000℃和80℃。
求单位面积炉壁向周围空气的散热量。
已知耐火砖导热系数，正确答案：2359W/m24、如图，某储水罐，输出管径d=100mm，l =1.5m，水面高度h=8m。
阀门开启后，流动为稳定状态。
（1）总阻力损失为36070Pa时，求管中水的流量；正确答案：5、如图，上下两水池用串联管路相联，已知管径总阻力损失；（2）所需水头高度H；正确答案：6、已知煤的成分为正确答案：7、如图，有一虹吸管，已知a=1.8m，b=3.6m由水池引水到C端流入大气，不计损失，设大气压强为10mH2O。
求（1）管中流速；（2）若D点的绝对压强为0.24 mH2O时，高度a为多少？正确答案：8、如图，用直径d=100mm，长度l=20m的虹吸管将水由高水池引入低水池。
两水面高差z=5m，虹吸管顶点c与高水池正确答案：9、有两块无限大平板，其表面温度分别为image表面发射率分别为image现在其间设置一块发射率为image如果平板与遮热板间仅有辐射传热，试求遮热板的温度正确答案：512K(或者239℃)10、温度为20℃、相对湿度60%的空气经预热器加热到90℃进入干燥器中。
离开预热器时空气的湿含量。
已知20℃时空气的饱和水蒸气分压为2408.68Pa，正确答案： 0.009kg/kg干空气二、单选( 每题参考分值2.5分 )11、旋风预热器系统由多个换热单元组成，各个换热单元以（）方式连接。

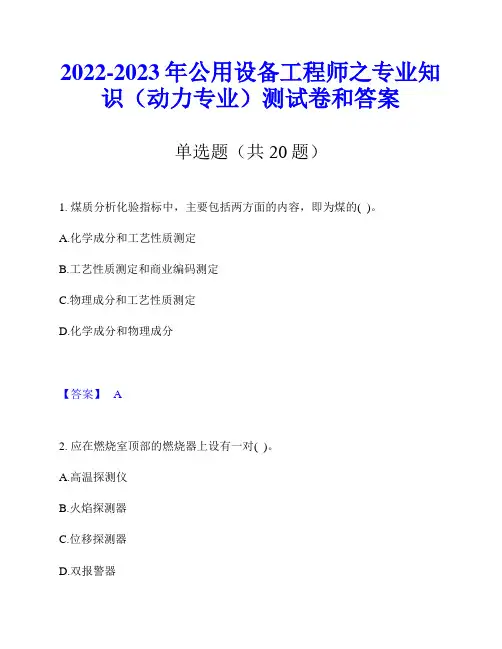

2022-2023年公用设备工程师之专业知识（动力专业）测试卷和答案单选题（共20题）1. 煤质分析化验指标中，主要包括两方面的内容，即为煤的( )。
A.化学成分和工艺性质测定B.工艺性质测定和商业编码测定C.物理成分和工艺性质测定D.化学成分和物理成分【答案】 A2. 应在燃烧室顶部的燃烧器上设有一对( )。
A.高温探测仪B.火焰探测器C.位移探测器D.双报警器【答案】 B3. 热值仪间与混合间门、窗之间的距离不应小于( )m。
A.20B.18C.10D.6【答案】 C4. 当哈式可磨性指数HGI=70时，该煤的可磨性为( )。
A.中等可磨B.难磨C.易磨D.可磨【答案】 A5. 下列属于高压储气罐的为( )。
A.球形储气罐B.管束储气罐C.圆筒形储气罐D.以上均属于【答案】 D6. 压缩机的压缩比与容积效率有一定的关系，即压缩比下降，其容积效率( )。
A.减小B.增加C.不变D.减小或不变【答案】 B7. 对于离心式压缩机，气体进入扩散器后，速度( )，压力( )。
A.降低，升高B.升高，降低C.升高，升高D.降低，降低【答案】 A8. 以下选项中不属于热负荷典型曲线的是( )。
A.典型日热负荷曲线B.月热负荷曲线C.年生产热负荷曲线D.季热负荷曲线【答案】 D9. 对于锅炉型号DZL4-1.25-AⅡ所表示的意义说法不正确的是( )。
A.为单锅筒纵置或卧式水火管快装链条炉排锅炉B.额定蒸发量为4t／hC.出口为饱和蒸汽，燃用Ⅱ类烟煤D.额定工作压力为1.25MPa(绝对压强)【答案】 D10. 有效过热的情况不包括( )。
A.吸入蒸汽的过热发生在蒸发器的后部B.吸入蒸汽的过热发生在蒸发器的后部和安装于被冷却空间内的吸气管道上C.吸入蒸汽的过热发生在安装于被冷却空间内的吸气管道上D.压缩机吸入前的制冷剂蒸气的温度低于吸气压力下制冷剂的饱和温度时【答案】 D11. 圆盘给料机是最常用的配煤给料设备，其特点为( )。
关于热工设备基础知识讲解第一部分燃烧系统介绍1、窑头燃烧系统的构成由送煤罗茨风机，转子秤计量系统，一次风机燃烧器以及送风、送煤连接管道构成。
2、各主机的性能及参数A、一次风机〔罗茨风机〕功率：变频调速110kw，最高转速880rpm风量：8600m3/h风压：最大25000PaB、事故风机〔离心风机〕功率：11kw风量：2262m3/h风压：7276PaC、柴油燃烧装置燃料品种：0＃柴油工作流量：最大1800 l/h，系统流量36 l/min工作压力：最大4MPa，最高：5.5MPaD、送煤风机〔罗茨风机〕流量：80.5 m3/min转速：1450rpm风压：最大63kpa功率：160kwE、转子秤功率：变频电机5.5kw压缩空气用量：20Nm3/h压缩空气压力：2～3bar喂煤量：最大16.47t/h煤粉水份：小于2.5%3、燃烧器的结构特点A、与一般三通道煤粉燃烧器相比，其旋风流量风速与轴流风风速均提高30％～50％，在不改变一次风量的情形下，燃烧器的推动力得到大大提高。
B、旋流风与轴流风的出口截面可调剂比大〔6倍以上〕，火焰形状调剂灵活，对煤质波动适应性强。
C、喷头部分设置有拢焰罩，以减少火焰扩散，对爱护窑皮、点火有好处，能起到稳固火焰的作用。
D、头部采纳耐高温、耐磨专门钢铸件加工而成，保证了头部不易变形。
4、燃烧器的燃烧特点A、火焰形状规整适宜，爽朗有力温度高，窑内温度分布合理。
B、热力集中稳固，卷吸二次风能力强。
C、火焰调剂范畴大，适应窑工况的调整。
D、热工制度合理，对煤质适应性强，可烧劣质煤、低挥发分煤、无烟煤。
5、燃烧器的位置确定〔冷态位置〕Ａ、燃烧器端面冷态与窑口平齐。
B、燃烧器中心位置操纵在偏料、偏下10cm以内即可C、燃烧器光点位置应为2/3L〔窑长〕，约48±2m。
方法：把手电放入油枪管道的中心处，在窑内会有椭圆形的投影，找到中心位置即可。
6、常见故障及处理方法第二部分预热系统介绍1、预热器的工作原理来自上一级旋风筒收集下来的物料经喂料管落入散料板上冲散折回进入下一级旋风筒的排气管道中平均冲散悬浮，并随上升气流进入旋风筒进行气固分离。

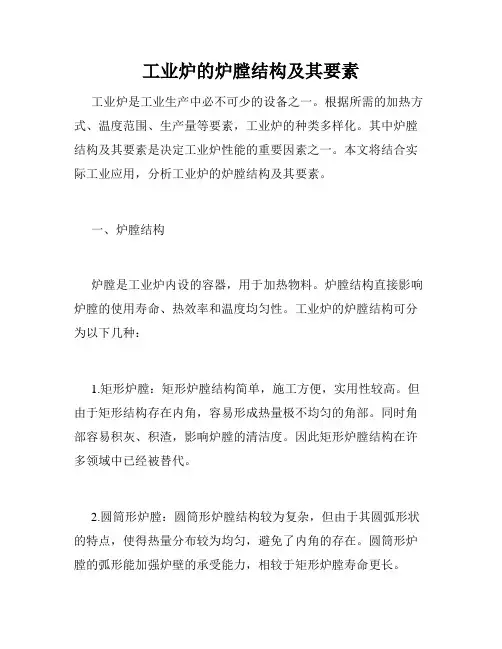

工业炉的炉膛结构及其要素工业炉是工业生产中必不可少的设备之一。
根据所需的加热方式、温度范围、生产量等要素，工业炉的种类多样化。
其中炉膛结构及其要素是决定工业炉性能的重要因素之一。
本文将结合实际工业应用，分析工业炉的炉膛结构及其要素。
一、炉膛结构炉膛是工业炉内设的容器，用于加热物料。
炉膛结构直接影响炉膛的使用寿命、热效率和温度均匀性。
工业炉的炉膛结构可分为以下几种：1.矩形炉膛：矩形炉膛结构简单，施工方便，实用性较高。
但由于矩形结构存在内角，容易形成热量极不均匀的角部。
同时角部容易积灰、积渣，影响炉膛的清洁度。
因此矩形炉膛结构在许多领域中已经被替代。
2.圆筒形炉膛：圆筒形炉膛结构较为复杂，但由于其圆弧形状的特点，使得热量分布较为均匀，避免了内角的存在。
圆筒形炉膛的弧形能加强炉壁的承受能力，相较于矩形炉膛寿命更长。
3.特殊形状炉膛：根据实际需求，在某些领域中，人们也会设计一些特殊形状的炉膛，例如：平底圆弧形和梯形炉膛等。
这些炉膛都具有其独特的特点，在一些特殊的工艺领域广泛应用。
二、炉膛要素炉膛要素的好坏直接影响着工业炉的使用寿命和效率。
以下是炉膛要素的详细说明：1.炉壁：炉壁是工业炉中最关键的部分之一。
炉壁材料通常采用耐高温、耐磨损、耐化学腐蚀等高性能材料。
常用的炉壁材料有钢板、陶瓷、耐火材料等。
炉壁的厚度及材料的选择直接影响炉膛使用寿命和散热效果。
2.隔热层：工业炉需要在工作温度下运行，隔热层的作用就是隔绝炉膛的高温热量对外传递。
隔热材料需要具备较高的绝缘性能和耐高温性能。
不同的工业炉选用的隔热材料也不同，常用隔热材料有陶瓷纤维、耐火板、硅酸盐板等。
3.热工控制：炉膛内的温度控制至关重要。
在炉膛内部，布置有热电偶、热电阻和温度计等测量装置，以实时监测炉膛中的温度数据。
通过开闭调节炉膛的加热功率或气流量等参数来调整炉膛内温度。
这样可以使炉膛工作得更加自动化和智能化，提高工业炉的控制精度和效率。
4.气流与燃烧方式：燃烧方式和气流的流动方式是决定炉膛内物料加热效率的关键。
复习一一、填空1、加热炉炉子热工基础理论包括、流体力学、传热学、燃料燃烧学。
2、按炉子的工艺特点通常可分为和加热炉两大类。
3、金属加热目的是为了改变其结晶组织，获得所需要的物理性能。
4、在火焰颅内，炉子工作温度在℃以上，物料与周围介质的热交换以辐射传热为主。
5、火焰炉内热过程指的是在火焰炉内进行着的气体流动、物料燃烧、、传质过程的综合。
6、等温自由射流的被认为在该处速度为零。
7、在火焰轴线处，当空气消耗系数时所达到的长度为火焰的化学计量长度L st。
8、火焰炉内辐射热流的大小与与被加热物体之间的相对位置有关。
9、燃烧产物中主要是和气体成分具有辐射能力。
10、焰火沿长度方向上析热场的存在，导致其黑度和分布的不均匀性，因此辐射热流的大小也就不同。
11、炉膛中热电偶测出的温度必然是炉气、炉衬、和被加热金属表面与热电偶之间热交换处于平衡状态下的温度。
即所谓“炉温”。
12、炉膛热交换过程中炉衬仅起作用。
13、炉子热平衡是根据定律建立起来的，表示在一定时间内炉子热量收入和热量支出在数量上的平衡关系。
14、通过烟气分析，如果其中有可燃成分，和CH4会造成化学不完全燃烧热损失。
15、实际炉温t L是根据考虑一定的炉温系数算出来的。
16、空气预热器的型式可分为、热管式及间壁式三种类型。
17、辐射式预热器是以吸收的辐射热为主的换热装置。
18、空气预热器是按工业炉在时的烟气量和空气量设计的。
19、预热器的热回收率是指烟气具有的中实际被有效回收的比例。
20、物质的指点（分子、原子、或离子）在三维空间作有规律的重复排列所形成的物质叫晶体。
21、最常见的金属的晶体结构有：体心立方晶体、和密排立方晶体。
22、两种或两种以上的金属元素，或与非金属元素，经熔炼、烧结或其他方法组合，并具有金属特性的物质称为合金。
23、一个液相与在恒温下生成另一个固相的转变被称为包晶转变。
24、钢的热加工一般应在铁-碳平衡相图中的温度范围内进行，因为单相具有较大的塑性。

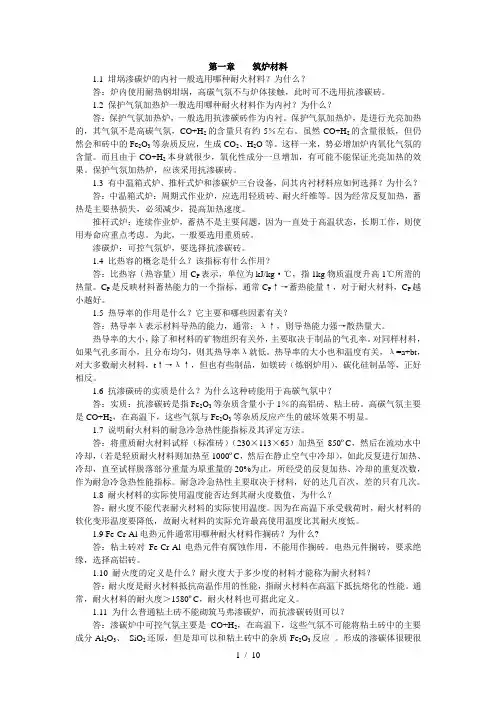

第一章筑炉材料1.1 坩埚渗碳炉的内衬一般选用哪种耐火材料？为什么？答：炉内使用耐热钢坩埚，高碳气氛不与炉体接触，此时可不选用抗渗碳砖。
1.2 保护气氛加热炉一般选用哪种耐火材料作为内衬？为什么？答：保护气氛加热炉，一般选用抗渗碳砖作为内衬。
保护气氛加热炉，是进行光亮加热的，其气氛不是高碳气氛，CO+H2的含量只有约5％左右。
虽然CO+H2的含量很低，但仍然会和砖中的Fe2O3等杂质反应，生成CO2、H2O等。
这样一来，势必增加炉内氧化气氛的含量。
而且由于CO+H2本身就很少，氧化性成分一旦增加，有可能不能保证光亮加热的效果。
保护气氛加热炉，应该采用抗渗碳砖。
1.3 有中温箱式炉、推杆式炉和渗碳炉三台设备，问其内衬材料应如何选择？为什么？答：中温箱式炉：周期式作业炉，应选用轻质砖、耐火纤维等。
因为经常反复加热，蓄热是主要热损失，必须减少，提高加热速度。
推杆式炉：连续作业炉，蓄热不是主要问题，因为一直处于高温状态，长期工作，则使用寿命应重点考虑。
为此，一般要选用重质砖。
渗碳炉：可控气氛炉，要选择抗渗碳砖。
1.4 比热容的概念是什么？该指标有什么作用？答：比热容（热容量）用C P表示，单位为kJ/kg·℃，指1kg物质温度升高1℃所需的热量。
C P是反映材料蓄热能力的一个指标，通常C P↑→蓄热能量↑，对于耐火材料，C P越小越好。
1.5 热导率的作用是什么？它主要和哪些因素有关？答：热导率λ表示材料导热的能力，通常：λ↑，则导热能力强→散热量大。
热导率的大小，除了和材料的矿物组织有关外，主要取决于制品的气孔率。
对同样材料，如果气孔多而小，且分布均匀，则其热导率λ就低。
热导率的大小也和温度有关，λ=a+bt，对大多数耐火材料，t↑→λ↑，但也有些制品，如镁砖（炼钢炉用），碳化硅制品等，正好相反。
1.6 抗渗碳砖的实质是什么？为什么这种砖能用于高碳气氛中？答：实质：抗渗碳砖是指Fe2O3等杂质含量小于1％的高铝砖、粘土砖。
第五章锅炉锅炉设备是火力发电厂的两大设备之一。
其作用有两个：一是使燃料高校燃烧；二是加热给水，生产出一定数量和质量的蒸汽。
第一节电厂锅炉概述一、锅炉设备的整体布置及工作过程锅炉由“锅”和“炉”两部分组成。
所谓锅是指锅炉的汽水系统，由汽包、下降管、集箱、导管及各热交换受热面等承压部件组成，用以完成水变为过热蒸汽的吸热过程。
炉是指锅炉的燃烧系统，由炉膛、燃烧器、烟道、炉墙构架等非承压部件组成，用以完成煤的燃烧放热过程。
将两者结合起来即为锅炉。
锅炉的辅助设备主要包括供给空气的送风机、排除烟气的引风机、煤粉制备系统（简称制粉系统）以及除渣、除尘设备等。
图5-1为配600MW机组的2008t/h锅炉本体布置总图。
结合此图，从燃烧和产汽两个不同的角度来说明锅炉的工作过程。
图5-1 HG－2008/186-M型锅炉总图1．煤、风、烟系统煤在炉膛中燃烧，需连续供给煤和空气。
热风将制粉系统所磨制的煤粉、经炉壁上的燃烧器输入炉膛着火燃烧。
输送煤粉的这股热风称为一次风。
燃料燃烧需要大量的空气，除输送煤粉的热空气之外，还必须另外再送入一股数量较大的热空气，通过燃烧器使两者在炉内混合、燃烧。
这股直接用于助燃的热空气称为二次风。
热空气均来自于空气预热器的出口。
环境冷空气由送风机吸入后，送到布置于锅炉尾部烟道的空气预热器内接受烟气的加热。
从空气预热器出来的约300℃或更高温度的热空气分成两路：一路直接引入燃烧器，作为二次风进入炉膛助燃；一路则引入制粉系统的磨煤机，在其内除了干燥煤之外，还将磨制的细煤粉吹起输送出磨煤机，和作为一次风将煤送入炉膛燃烧。
一次风煤粉气流和二次风在燃烧器作用下，进人炉膛混合着火燃烧。
气粉混合物是悬浮在炉膛空间中进行燃烧的，这种燃烧方式称为悬浮燃烧（或室燃）。
炉膛火焰中心的温度可高达1600℃左右，火焰、高温烟气与布置在炉膛四壁的水冷壁和炉膛上方的屏式过热器进行强烈的辐射换热。
在此高温下，煤粉燃烧形成的灰分呈熔化状态，大块灰渣在向下沉降的过程中，因不断受到水冷壁的冷却而逐渐凝固，到达炉膛底部时已形成固态灰渣，经冷灰斗落人灰渣井，被排渣设备连续或定期地排除；较小的灰渣则被烟气携带上行，在上行过程中，也因不断受炉膛内受热面的冷却而凝固，到达炉膛出口处已形成固态灰粒。
工业炉热工与构造总复习1.对炉子的基本要求：（1）能保证加工产品质量达到工艺要求；（2）炉子生产率要高；（3）热效率高，单体产品能耗低；（4）使用寿命长，砌筑和维护方便，筑炉材料消耗少；（5）机械化自动程度高；（6）基建投资少，占车间面积小而且便于布置；（7）对环境造成都污染少。
2.炉子的主要组成部分：（1）炉体及基础（2）热发生装置（3）进出料机构（4）钢结构以及测量和控制仪表（一般为热电偶）等。
另：对于燃料炉来说，还应包括燃料和空气供给系统，排烟系统和余热回收装置以及炉子冷却系统等部分。
3.炉子的附属设备有：炉门、窥洞、烟道闸板、烧嘴、余热器等4.炉子的分类：（1）按工艺特点分有熔炼炉和加热炉两种。
（2）按能源种类分有燃料炉和电炉。
（3）按工作温度分有：搞温炉（1000摄氏度以上，以辐射传热为主，例如熔炼炉和加热炉）。
中温炉（1000-650摄氏度之间辐射和对流传热占一定比例，多用于钢铁热处理）。
低温炉（650摄氏度以下，换热方式以对流换热为主，多用于干燥以及有色金属及其合金加热，钢铁及有色金属的回火处理）。
（4）按热工操作特点分类：连续操作的炉子，推钢式连续加热炉、步进炉、环形炉、链式炉等；周期操作（或间歇操作）的炉子，均热炉、台车炉、罩式炉、井式炉、反射炉等。
（5）按工作制度分类：辐射式工作制度的炉子、对流式工作制度的炉子、层式工作制度的炉子。
5.火焰的基本特征包括：（1）火焰的几何特征；（2）火焰的析热规律；（3）火焰的辐射特性等。
6.火焰的几何特征包括张角、形状和长度；冷等温自由射流的出口张角一般在18-22度，而火焰由于燃烧反应的影响，气流受热胀冷缩后密度下降体积增加，张角也随之增加，能达到34度左右。
7.火焰的析热规律：对于一维流场来说，一般可以认为它服从指数规律，但具体的关系式则各不相同。
对于某个炉子上燃烧器的析热规律，由于影响因素太多，要比较准确地知道它的析热规律还需测定燃烧产物中可燃气体的含量并计算其蕴含的可释放热量后求得。
东北大学智慧树知到“能源与动力工程”《工业炉热工及构造X》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.炉温制度指炉内的温度分布，主要是沿炉长方向上的温度分布。
()T、对F、错2.火焰炉热工特性的理论研究方法包括有两种。
()T、对F、错3.钢氧化的基本条件：首先需有氧或氧化性质的介质的存在。
其次为使氧或氧化性介质和铁相接触而进行的扩散，最后还要具有一定的化学反应条件如温度、浓度等。
()T、对F、错4.随着温度的升高，钢的氧化加剧。
因为钢的温度升高各种成分的扩散加速，炉气和钢化反应的平衡常数也有显著的变化，为加速()创造条件。
A、氧化B、金属退火C、换热器换热5.换向时间间隔是指()次换向之间间隔时间。
A、1B、2C、3D、46.防止过热和过烧的方法：控制加热炉的气氛，使之不具有过于强烈。
()T、对F、错7.一般加热炉分为两个区域预热装置区域和整个炉子平衡。
()T、对F、错8.连续加热炉按炉内料坯排数分类：单排的、双排的。
()T、对F、错9.通过理论分析，在连续加热炉内通过为逆流式，为提高平均辐射温压，的三点结论归纳为“提高t理，提高t废，端头供热，快速燃烧”，这是提高平均辐射温压的基本途径。
()T、对F、错10.二段制度炉子分为两段，即加热段和()。
A、均热锻B、预热段C、冷却段11.随着温度的()，钢的氧化加剧。
因为钢的温度升高各种成分的扩散加速，炉气和钢化反应的平衡常数也有显著的变化，为加速氧化创造条件。
A、降低B、不变C、升高12.随着温度的降低，钢的氧化加剧。
()T、对F、错13.加热炉炉膛的热效率是遗留在炉子内(有效热和炉内热损失之和)与供给炉膛热量之比。
()T、对F、错14.连续加热炉的热工制度包括：炉温制度、供热制度和()。
A、压力制度B、传热制度C、燃烧制度15.炉子的热平衡：是热力学第一定律能量守恒定理在炉子热工上的应用，即炉子(或者它的某一局部)的热量收入必()热量支出。
BSIET工业炉热工产品手册钢包烘烤器一Ladle dryer 1大型钢坯保温炉Large billet holding furnace熔铝炉Aluminium melting furnace保护气氛罩热处理炉Protective atmosphere bell type heat treatment furnace钢包烘烤器二Ladle dryer 2钢包烘烤器Ladle dryer大型钢坯保温炉Large billet holding furnace保护气氛罩热处理炉Protective atmosphere bell type heat treatment furnaceManual of Thermal Products for Industrial Furnaces熔铝炉Aluminium melting furnace联系方式(Contact)：粉尘处理用环形转底炉Rotary hearth furnace for dust treatment烧结机点火器Ignitor for sintering machine各类用途实验炉All-purpose experimental furnaces电话(Tel): +86-10-88298711 88298716 传真(Fax): +86-10-88298731网址(Website):地址(Address)：北京市石景山路60号 No. 60 Shijingshan Road, Beijing, P . R. China邮政编码(Postal code)：100043首钢国际工程公司充分利用企业院更了解生产实践的优势，在加热炉领域新技术、新产品的开发和应用方面，始终走在行业前列，历经多年工程积累，掌握了一系列具有自主知识产权的技术，形成了以燃烧设备、常用热工设备、炉用机械设备和多项成套设备为主的产品系列和EPC（设计、采购、施工）、BOT（建设、营运、移交）、合作研发等多种形式的客户合作模式，以一流的技术、一流的产品、一流的服务，深受广大用户好评。
