一张图读懂UL黄卡各项数字、符号！材料工程师必备UL黄卡的重要性对塑料圈内人士是不言而喻的，读懂黄卡也是每个从业人员必备的功课，作为一间独立的第三方认证机构，UL实验室是怎么起源的？想必大家都想知道。

今天小编就带领大家从UL实验室介绍开始，步步深入，直到读懂UL黄卡，Let's GO!UL是美国保险商试验室（Underwriter Laboratories Inc.）的简写。

UL是美国最具权威的，也是世界上从事安全试验和鉴定的较大的第三方检测机构。

它是一个独立的、非营利的、为公共安全做试验的专业机构。

建立起源在19世纪90年代，一种未经测试的新型连接器在美国各大城市造成迅速蔓延的火灾，多数火灾是由短路或类似原因导致的。

为了避免此类悲剧，WilliamH. Merril 在1894年正式建立了火险电气局（UnderwritersElectrical Bureau）.后来该组织改名为“国家火险商会电气局（ElectricalBureau of the National Board of Fire Underwriters）”.这便是UL的前身。

UL 实验室从两个员工和不足350美金起家. 第一份测试报告发行于1894年3月24日。

UL实验室在全球1901 该局改制为公司“UnderwritersLaboratories Inc.” (UL). 公司的成立使得UL的测试领域不限于电气工程。

到现在超过100年的历史，使得UL成为世界领先的独立、第三方测试认证机构。

UL在美国本土有五个实验室，总部设在芝加哥北部的Northbrook镇，同时在台湾, 苏州，广州和香港分别设立了相应的实验室。

UL目前认证已进入了所有的全球重要市场。

UL黄卡参数含义所谓黄卡，就是在接受上述认可时，在UL注册的材料或部件的数据单。

这些数据汇集而成的小册子称为黄皮书。

为了方便记录所测试的数据，UL以特定的文字，数据等在黄卡体现出来。

一.目的:UL(Underwriters laboratories Inc.)作為美國最權威的認証機構, 其對部件和材料的認証UL黃卡極其重要. 比如塑膠的電氣性能和難燃性都會在UL黃卡中體現. 正確的閱讀和理解UL黃卡有助于工程師對部件和材料性能有更深入的認識.二..UL認識所謂UL(全稱為Underwriters laboratories Inc.)是作偽第三者的立場對工業製品的安全性進行評價的美國一家非營利團體. 在美國, 幾乎所有的州政府都對電氣製品賦予了必需取得UL認定的義務, 事實上它已成為美國的通用標準.雖然成為UL對象, 有種類繁多的試驗科目, 並且其對UL進行的試驗方法和規格也多種多樣, 但是其服務大致分為以下4種:1.對最終製品的列名服務(Listing). 這是針對消費者直接使用的產品所進行的服務. UL對製品的安全性進行檢查, 如果試驗合格, 則向外界發佈該製品已通過UL的安全認定, 並允許該製品標注UL的認定標記.2.是對部件或材料的認可服務(Recogniton).所謂部件, 就是指不被單獨使用的製品, 例如印刷電路板, 變壓器等. 部件合格時, 向外界發佈該製品已通過UL的安全認定, 並允許該製品標注UL的認定標記. 對於材料, 則有些不同, 是要通過材料的性能來劃分品級. 比如塑性材料的燃燒性按照UL94的標準進行評價, 這相當於認可服務.3.分類服務(Classification). 除了評價是否符合UL標準以外, 還評價是否符合國際標準及海外標準. 合格時, 對外發佈製品已通過認定, 并允許使用認定標記.4.已列名和認可的製品或部件還將接受不定期的抽查, 考核所生產的製品是否與UL 評價時的結果相同. 這種服務叫做成果追蹤服務(Follow up).三.UL黃卡(數據單)認識所謂黃卡就是在接受上述認可時, 在UL註冊的材料或部件的數據單. 這些數據匯集而成的小冊子稱作黃皮書. 黃卡可以從UL或生產廠家索取, 也可從網站上直接查詢. /iqlink/UL黃卡示例見附圖, 各項意思如下:1.QMFZ2:UL分類代碼, 塑膠料代碼為QMFZ22.Material Designation: 製品名3.Product Description: 製品描述. 包括化學名, 商品名, 製品形狀4.Color :製品顏色, NC為天然色(無著色).BK為黑色, ALL為全部顏色5.Min. Thick :試片最小厚度.6.Flame Class: 難燃性, 防火等級. 根據UL94標準判定材料的難燃水平.按照HB, V-2,V-1,V-0的順序, 難燃性依次增大. 除了傳統的評價方法外,還設定了上一級的5V評價. 作為定位, 難燃性順序依次為V-0, 5VB,5V A.由于5V評價的試驗方法與傳統相比有些不同, 所以卡中象” V-0,5V A”那樣就表示進行兩個試驗.難燃性HB<V-2<V-1<V-0<5VB<5V A7.HWI(Hot Wire Ignition):熱金屬絲的發火性,將鎳絲纏繞在試片上,使規定電流從中通過.按照到開始燃燒的時間,將材料難燃性分級.Mean Ignition Time(Sec) Assigned120≦IT 0 GOOD60≦IT<120 130≦IT<60 215≦IT<30 37≦IT<15 40≦IT<7 5 BAD8.HAI(Hight-Current Arc Ignition): 高電流電弧點火性. 受測試材質受電弧加熱後，直到產生發火所需時間. 時間愈長，等級愈高.Mean Number of Arc to Cause Ignition Assigned120≦NA 0 GOOD60≦NA<120 130≦NA<60 215≦NA<30 30≦NA<15 4 BAD9.RTI Elec 電氣性質的相對保證溫度10.RTI Imp 機械性質的相對保證溫度11.RTI Str 靜態的相對保證溫度12.IEC GWIT(Glow wire ignition temperature) 灼熱絲發火溫度, 是IEC規定的燃燒性指標之一13.IEC GWFI(Glow wire flammability index) 灼熱絲燃燒指數, 是IEC規定的燃燒性指標之一14.CTI(Comparative tracking index)相比耐漏電起痕指數。

UL黄卡包含以下8个重要指标特性物理特性：厚薄度、防火等级、相对温度指数(RTI)、热导线熔化率(HWI)电气特性：高电流熔化率(HAI)、高电压沿路径比率(HVTR)、耐电弧阻抗(D495) 及比较路径指数(CTI)UL 94燃烧试验UL 94 V:垂直燃烧测试方法：测试方法是将塑料试验片以垂直位置固定,以本生灯燃烧, 比较其自燃熄灭与助燃特性. 将其结果报告分为UL 94V-0 (最佳) 至UL 94V-2 防火等级UL 94 VTM:垂直薄片燃烧测试方法：此乃针对特别薄的材料, 由于没有足够大的体积以供试验, 而发展出的垂直燃烧测试.测试非常近似垂直燃烧测试,但是是使用稍大面积的样品, 200mm X 40mm,并卷成圈状固定且垂直烧测之.结果也近似UL 94-V 测试方法.因此,VTM-0 (最佳)等同V-0; VTM-2等同V-2. HWI 热线熔化率热线熔化率, Seconds, UL 746A．以一条930°C之高热线缠绕测试样品并记录样品开始变形或燃烧时的时间, 单位为秒.．因以下所有数值太多且太大, 不方便记载, 故UL给予一个特性指数以方便记载在UL 黄卡上.数字越小, 特性越好.HAI 高电流熔化率高电流熔化率, Number of Arcs, UL 746A这是将240VAC, 32.5A的电流通过二个电极并每分钟产生40个电弧，来测量样品在平均多少次电弧下产生变形或烧毁,单位为次数.RTI 相对工作温度指数? 这是对材料所做的一种长期(7年)操作温度测试.? RTI不同于热变型温度(HDT),热变型温度乃是一种短期间于一定压力下的待测体变形的温度.CTI 比较路径指数Volts, ASTM 3638 / UL 746A这是绝缘材料非常重要的一项参数，系模拟在送测之绝缘材料于表面受到污染情况下，在不同电压下通过1安培电流，量测加到多大的电压会产生漏电, 单位为伏特.此测试结果与绝缘材料厚薄度无关.HVTR高电压沿路径比率, mm/minute, UL 746这是以二个通过5,200VAC的电极相对移动,让它产生电弧, 来测量在待测品上每分钟所产生之碳化导电长度，以此检测二分钟内之漏电情形。

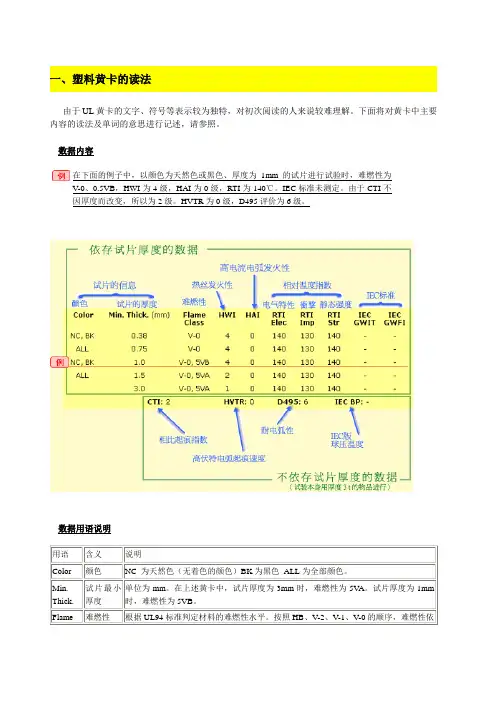

一、塑料黄卡的读法由于UL黄卡的文字、符号等表示较为独特，对初次阅读的人来说较难理解。

下面将对黄卡中主要内容的读法及单词的意思进行记述，请参照。

数据内容在下面的例子中，以颜色为天然色或黑色、厚度为1mm的试片进行试验时，难燃性为V-0、0.5VB，HWI为4级，HAI为0级，RTI为140℃。

IEC标准未测定。

由于CTI不因厚度而改变，所以为2级。

HVTR为0级，D495评价为6级。

数据用语说明用语含义说明Color颜色NC 为天然色（无着色的颜色）BK为黑色ALL为全部颜色。

Min. Thick.试片最小厚度单位为mm。

在上述黄卡中，试片厚度为3mm时，难燃性为5V A。

试片厚度为1mm时，难燃性为5VB。

Flame 难燃性根据UL94标准判定材料的难燃性水平。

按照HB、V-2、V-1、V-0的顺序，难燃性依其它的注册编号等二、假设以某公司产品目录A1页次CNN3030材质为说明对象QMFZ2 SEPTEMBER 24,1990Component-PlasticsWINTECH POL YMER E213445Mti Dsg Col MinThkmmUL94FlameclassRTIHWIHAIHVTRD495CTIElec mechlmp StrPolybutyleneTerphthalate (PET)，Glass reinforced, designated “FR-PET” furnished as pellets.CNN3030BK0.56V-275757540063 ALL0.7V-0150140140300631.6V-0150150150200633V-015015015010063以下略……..说明：1. COL (COLOR 颜色)：若为ALL 即表示所有颜色都合乎测试的规格。

2. Min Thk mm 测试：表示测试材质的厚度(单位MM)。

3. UL Flame Class ：表示防火等级，即材质经过以上测试条件，所得的数据予以分类并定义等级。
