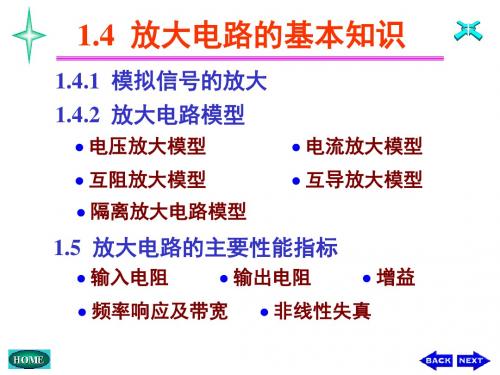

1.4 放大电路的基本知识∙输入电阻∙输出电阻∙电压放大模型∙电流放大模型1.4.1模拟信号的放大1.4.2放大电路模型1.5放大电路的主要性能指标∙增益∙互阻放大模型∙互导放大模型∙隔离放大电路模型∙频率响应及带宽∙非线性失真1.4.1模拟信号的放大电压增益(电压放大倍数)R s放大电路I o I i +–V o +–V s+–V i R Lio V V A V =电流增益io I I A I =互阻增益)(o Ω=I V A R 互导增益)S (o V I A G =信号源负载A放大电路是一个双口网络。
从端口特性来研究放大电路,可将其等效成具有某种端口特性的等效电路(即端口用一些基本元件等效)。
R s放大电路I oI i +–V o +–V s+–V i R L信号源负载☞输入端口特性可以等效为一个输入电阻☞输出端口特性可以根据不同情况等效成不同的电路形式(信号源)。
——负载开路时的电压增益1.电压放大模型R s+––V i +–V o +R LV sR i– + V iA V O R o OV A i R ——输入电阻o R ——输出电阻由输出回路得Lo L iO o R R R V A V V += 则电压增益为io V V A V =L o L OR R R A V += 可见↓L R ↓VA 即负载的大小会影响增益的大小要想减小负载的影响,则希望…?(考虑改变放大电路的参数)另一方面,考虑到输入回路对信号源的衰减R s+ –V s –V i + R o–V+ – + R iR LV i A V O si R R >>理想情况有s is i i V R R R V +=要想减小衰减,则希望…?∞=i R 适用于R S 较小R L 较大场合R s放大电路I oI i+–V o+–V s+–V i R L R s + –V s –V i +R o–V+ –+R i R LV i A V O 电压放大模型电流放大模型关心输出电流与输入电流的关系,可变换为电流放大模型如下:2.电流放大模型——负载短路时的电流增益SI A 图中2.电流放大模型由输出回路得Lo o iS o R R R I A I I += 则电流增益为i o I I A I =Lo o S R R R A I += 由此可见↑L R ↓IA 要想减小负载的影响,则希望…?L o R R >>理想情况∞=oR 由输入回路得is s si R R R I I += 要想减小对信号源的衰减,则希望…?si R R <<适用于R S 较大R L 较小场合3.互阻放大模型(自学)输入输出回路没有公共端4.互导放大模型(自学)5.隔离放大电路模型R o– + R iV i A V O –V o + –V i + 值得注意的是,各种模型端口中的等效信号源是受控源,而不是独立信号源。
《模电》第一章重点掌握内容:一、概念1、半导体:导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性:热敏性、光敏性、掺杂性。
3、本征半导体:完全纯净的、结构完整的、晶格状的半导体。
4、本征激发:环境温度变化或光照产生本征激发,形成电子和空穴,电子带负电,空穴带正电。
它们在外电场作用下均能移动而形成电流,所以称载流子。
5、P型半导体:在纯净半导体中掺入三价杂质元素,便形成P型半导体,使导电能力大大加强,此类半导体,空穴为多数载流子(称多子)而电子为少子。
6、N型半导体:在纯净半导体中掺入五价杂质元素,便形成N型半导体,使导电能力大大加强,此类半导体,电子为多子、而空穴为少子。
7、PN结具有单向导电性:P接正、N接负时(称正偏),PN结正向导通,P接负、N接正时(称反偏),PN结反向截止。
所以正向电流主要由多子的扩散运动形成的,而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管),按功能分有普通管,开关管、整流管、稳压管等。
9、二极管由一个PN结组成,所以二极管也具有单向导电性:正偏时导通,呈小电阻,大电流,反偏时截止,呈大电阻,零电流。
其死区电压:S i管约0。
5V,G e管约为0。
1 V ,其死区电压:S i管约0.5V,G e管约为0.1 V 。
其导通压降:S i管约0.7V,G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的:①加正向电压时,相当正向导通的二极管。
(压降为0.7V,)②加反向电压时截止,相当断开。
③加反向电压并击穿(即满足U﹥U Z)时便稳压为U Z。
11、二极管主要用途:整流、限幅、继流、检波、开关、隔离(门电路)等。
二、应用举例:(判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判)参考答案:a、因阳极电位比阴极高,即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高,所以二极管正偏导通,(将二极管短路)使输出电压为U0=3V 。
