还原焙烧(一)

还原焙烧定义一、引言焙烧是一种将原料加热以改变其物理或化学性质的过程。

这个过程可以应用于很多不同的领域，例如食品加工、陶瓷制造和金属冶炼等。

在这篇文章中，我们将重点讨论还原焙烧。

二、还原焙烧的定义还原焙烧是指在缺氧或低氧气氛下进行的加热处理。

在这种条件下，原料中的氧化物会被还原成金属或其他还原产物。

这个过程通常需要一个还原剂来提供电子以减少氧化物。

三、还原剂还原剂是一种能够提供电子以减少其他化合物的物质。

在还原焙烧中，常用的还原剂包括碳和碳化合物、氢和水蒸汽、金属粉末等。

四、应用领域1. 金属冶炼：在冶金工业中，还原焙烧可以用来从氧化物中提取金属。

例如，在铁冶炼中，铁矿经过高温下的还原焙烧后可以得到纯铁。

2. 陶瓷制造：在陶瓷制造中，还原焙烧可以用来改变陶瓷的颜色和纹理。

例如，在制作青花瓷时，青花釉需要经过还原焙烧才能得到特殊的蓝色。

3. 食品加工：在食品加工中，还原焙烧可以用来改变食品的香味和口感。

例如，在咖啡豆的加工中，还原焙烧可以使咖啡豆产生特殊的焦香味。

五、还原焙烧的步骤1. 准备原料：选择适当的还原剂和氧化物，并将它们混合在一起。

2. 加热：将混合物放入加热设备中，提高温度以进行还原焙烧。

3. 控制气氛：控制气氛以保证缺氧或低氧环境。

4. 冷却：冷却混合物以停止反应。

六、影响还原焙烧效果的因素1. 温度：温度越高，反应速率越快。

2. 还原剂和氧化物比例：比例不合适会影响反应效果。

3. 气氛控制：气氛不合适会影响反应效果。

4. 反应时间：时间过短会导致反应不完全。

七、结论还原焙烧是一种重要的加热处理方式，它可以在很多领域中得到应用。

在进行还原焙烧时，需要选择适当的还原剂和氧化物，并控制好温度和气氛等因素。

这样才能得到理想的反应效果。

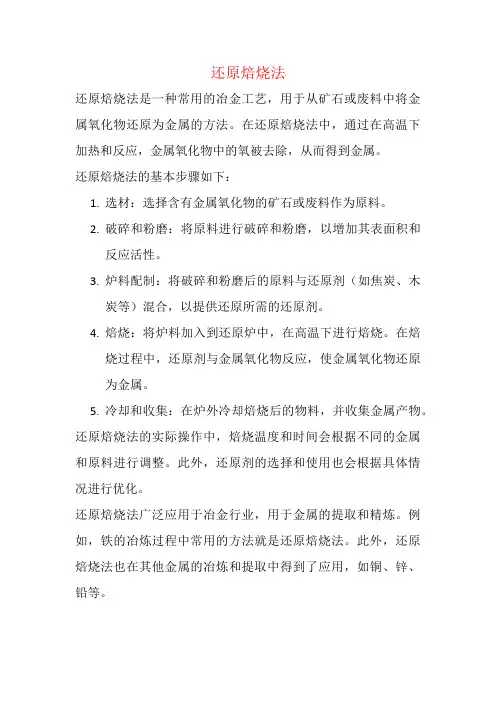

还原焙烧法
还原焙烧法是一种常用的冶金工艺，用于从矿石或废料中将金属氧化物还原为金属的方法。

在还原焙烧法中，通过在高温下加热和反应，金属氧化物中的氧被去除，从而得到金属。

还原焙烧法的基本步骤如下：
1.选材：选择含有金属氧化物的矿石或废料作为原料。

2.破碎和粉磨：将原料进行破碎和粉磨，以增加其表面积和
反应活性。

3.炉料配制：将破碎和粉磨后的原料与还原剂（如焦炭、木
炭等）混合，以提供还原所需的还原剂。

4.焙烧：将炉料加入到还原炉中，在高温下进行焙烧。

在焙
烧过程中，还原剂与金属氧化物反应，使金属氧化物还原
为金属。

5.冷却和收集：在炉外冷却焙烧后的物料，并收集金属产物。

还原焙烧法的实际操作中，焙烧温度和时间会根据不同的金属和原料进行调整。

此外，还原剂的选择和使用也会根据具体情况进行优化。

还原焙烧法广泛应用于冶金行业，用于金属的提取和精炼。

例如，铁的冶炼过程中常用的方法就是还原焙烧法。

此外，还原焙烧法也在其他金属的冶炼和提取中得到了应用，如铜、锌、铅等。

锰矿还原焙烧以锰矿还原焙烧为主题，我们先来了解一下锰矿的特性和应用。

锰矿是一种重要的金属矿石，其中含有丰富的锰元素。

锰是一种重要的工业原料，广泛应用于冶金、化工、电子、环保等领域。

锰矿还原焙烧是指将锰矿通过高温反应进行还原，从而得到金属锰的过程。

锰矿的主要成分为氧化锰矿物，例如菱锰矿（MnCO3）和辉锰矿（MnO2）。

这些矿石中的锰元素与氧发生反应，形成了锰的氧化物。

在还原焙烧过程中，主要采用高温和还原剂的作用，使锰矿中的氧化锰矿物被还原为金属锰。

还原剂的选择通常是碳，如焦炭或煤炭。

当高温条件下，锰矿与碳发生反应时，氧化锰矿物中的氧将与碳结合形成二氧化碳，而锰元素则还原为金属锰。

还原焙烧的过程可以分为几个步骤。

首先，锰矿和还原剂被混合均匀，然后放入焙烧炉中。

在高温下，还原剂开始与锰矿发生反应，产生大量的热量。

这些热量进一步加速了反应速率，使锰矿中的氧化锰矿物迅速被还原。

随着时间的推移，炉内的温度和反应的速率逐渐增加。

在还原焙烧的过程中，需要控制好温度和反应时间，以确保锰矿能够完全被还原。

一般来说，焙烧温度通常在800℃至1200℃之间，而焙烧时间则取决于锰矿的成分和粒度。

较高的温度和较长的焙烧时间可以提高还原效率，但同时也增加了能源消耗和生产成本。

通过锰矿还原焙烧得到的金属锰具有广泛的应用价值。

金属锰可以用于制备锰合金，如锰铁合金和锰铜合金。

这些合金具有良好的物理和化学性质，广泛应用于冶金和制造业。

金属锰还可以用于制备电池材料、催化剂和涂料等。

总结起来，锰矿还原焙烧是一种重要的工业过程，用于将锰矿中的氧化锰矿物还原为金属锰。

通过控制焙烧温度和时间，可以高效地将锰矿还原为金属锰，从而为工业生产提供了重要原料。

金属锰的广泛应用使得锰矿还原焙烧具有重要的经济和社会意义。

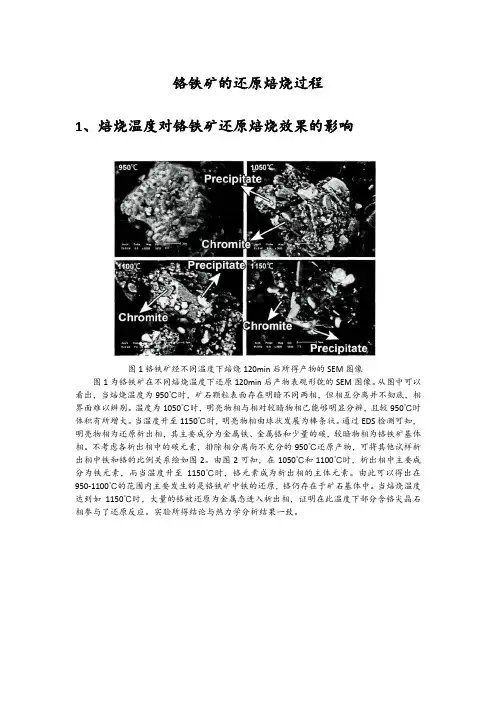

铬铁矿的还原焙烧过程1、焙烧温度对铬铁矿还原焙烧效果的影响图1铬铁矿经不同温度下焙烧120min后所得产物的SEM图像图1为铬铁矿在不同焙烧温度下还原120min后产物表观形貌的SEM图像。

从图中可以看出，当焙烧温度为950℃时，矿石颗粒表面存在明暗不同两相，但相互分离并不彻底，相界面难以辨别。

温度为1050℃时，明亮物相与相对较暗物相己能够明显分辨，且较950℃时体积有所增大。

当温度升至1150℃时，明亮物相由球状发展为棒条状。

通过EDS检测可知，明亮物相为还原析出相，其主要成分为金属铁、金属铬和少量的碳，较暗物相为铬铁矿基体相。

不考虑各析出相中的碳元素，排除相分离尚不充分的950℃还原产物，可将其他试样析出相中铁和铬的比例关系绘如图2。

由图2可知，在1050℃和1100℃时，析出相中主要成分为铁元素，而当温度升至1150℃时，铬元素成为析出相的主体元素。

由此可以得出在950-1100℃的范围内主要发生的是铬铁矿中铁的还原，铬仍存在于矿石基体中。

当焙烧温度达到如1150℃时，大量的铬被还原为金属态进入析出相，证明在此温度下部分含铬尖晶石相参与了还原反应。

实验所得结论与热力学分析结果一致。

图2 不同焙烧温度下还原120min后析出相金属元素组成图3为Factsage软件计算得出的1100℃和1150℃下Cr-Fe-C-O系优势区域图。

在1100℃时，常压线(由“+”组成)穿过了优势区域图中的灰色区域()和浅灰色区域()，意味着从热力学角度讲，当石墨增锅内气压为1 atm时Cr2O3和Fe(或Fe3C)可以作为还原产物共存。

当温度为1150℃时，常压线穿过了深灰色区域(Cr3C2+Fe)，说明在此温度下铬会被大量还原为金属态，并以碳化物的形式存在。

此时，选择性还原铬铁矿中铁元素的目标难以实现。

另外，从图中还可得出，当体系中二氧化碳分压很低时(如反应的初始阶段Cr3C2会与Fe3C共存于析出相。

所得结论进一步证实了上文所得分析与实验结果。

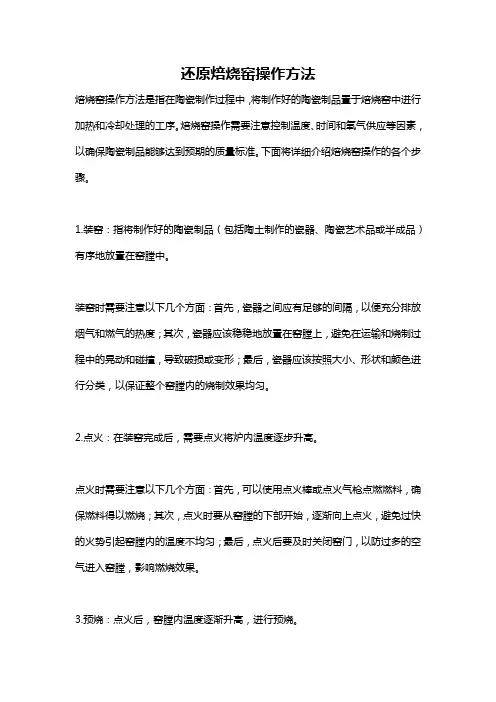

还原焙烧窑操作方法焙烧窑操作方法是指在陶瓷制作过程中，将制作好的陶瓷制品置于焙烧窑中进行加热和冷却处理的工序。

焙烧窑操作需要注意控制温度、时间和氧气供应等因素，以确保陶瓷制品能够达到预期的质量标准。

下面将详细介绍焙烧窑操作的各个步骤。

1.装窑：指将制作好的陶瓷制品（包括陶土制作的瓷器、陶瓷艺术品或半成品）有序地放置在窑膛中。

装窑时需要注意以下几个方面：首先，瓷器之间应有足够的间隔，以便充分排放烟气和燃气的热度；其次，瓷器应该稳稳地放置在窑膛上，避免在运输和烧制过程中的晃动和碰撞，导致破损或变形；最后，瓷器应该按照大小、形状和颜色进行分类，以保证整个窑膛内的烧制效果均匀。

2.点火：在装窑完成后，需要点火将炉内温度逐步升高。

点火时需要注意以下几个方面：首先，可以使用点火棒或点火气枪点燃燃料，确保燃料得以燃烧；其次，点火时要从窑膛的下部开始，逐渐向上点火，避免过快的火势引起窑膛内的温度不均匀；最后，点火后要及时关闭窑门，以防过多的空气进入窑膛，影响燃烧效果。

3.预烧：点火后，窑膛内温度逐渐升高，进行预烧。

预烧阶段是为了在加热过程中驱除陶土内部的水分和有机物。

预烧时，应根据陶瓷制品的材质和尺寸，控制合理的加热速度和温度梯度，以避免瓷体发生开裂或变形。

4.罩水：当窑膛内温度达到一定程度时，需要进行罩水处理。

罩水是在焙烧过程中为了生成陶器表面的釉层、釉花等特殊效果。

罩水后，将热量重新向瓷体上返还，使瓷体得到均匀的加热和冷却，从而形成独特的釉面。

5.出窑：焙烧时间达到要求后，可以进行出窑操作。

出窑时需要注意以下几个方面：首先，要注意避免冷却过快，以防止热胀冷缩引起瓷体开裂；其次，瓷器在出窑前应先进行冷却处理，然后再慢慢拿出窑外，避免突然的温度变化对瓷器造成影响；最后，出窑后要对瓷器进行检查，如有破损或缺陷应予以修复或再次烧制。

总结起来，焙烧窑操作方法包括装窑、点火、预烧、罩水和出窑等步骤。

操作过程中需要注意控制温度、时间和氧气供应等因素，以确保陶瓷制品能够达到预期的质量标准。

2024年福建省高三毕业班质量检查测试化学科7．下列各组物质中，均属于硅酸盐工业产品的是A．陶瓷、水泥B．水玻璃、玻璃钢C．单晶硅、光导纤维D．石膏、石英玻璃8．唐代苏敬《新修本草》有如下描述：“原来绿色，新出窟未见风者，正如瑁璃。

陶及今人谓之石胆，烧之赤色，故名绛矾矣。

”“绛矾”指A．硫酸铜晶体B．硫化汞晶体C．硫酸亚铁晶体D．硫酸锌晶体9．《Chem Commun》报导，Marcel Mayorl合成的桥连多环烃拓展了人工合成自然产物的技术。

下列有关该烃的说法正确的是A．不能发生氧化反应B．一氯代物只有4种C．分子中含有4个五元环D．全部原子处于同一平面10．下列试验操作或说法正确的是A．提纯氯气，可将气体依次通过装有饱和碳酸氢钠溶液、浓硫酸的洗气瓶B．碳酸钠溶液可贮存在带玻璃塞的磨口试剂瓶中C．用铂丝蘸取少量某溶液进行焰色反应，火焰呈黄色，该溶液肯定是钠盐溶液D．用新制氢氧化铜悬浊液可以鉴别乙酸、葡萄糖、淀粉3种溶液11.位于3个不同短周期的主族元素a、b、c、d、e，原子序数依次增大。

其中，b、d同主族，d元素最高与最低化合价的代数和等于4，c原子最外层电子比b原子次外层电子多1个。

下列推断错误的是A．a、b、c的简洁离子半径依次增大B．a、b、c形成的化合物既溶于强酸又溶于强碱C．b的氢化物的氧化性可能比e的强D．d的最高价氧化物的水化物是强酸12．某新型水系钠离子电池工作原理如下图所示。

TiO2光电极能使电池在太阳光照下充电，充电时Na2S4还原为Na2S.下列说法错误的是A．充电时，太阳能转化为电能，电能又转化为化学能B．放电时，a极为负极C．充电时，阳极的电极反应式为3I- - 2e-=I3-D．M是阴离子交换膜13．常温下，用0. 1mol/LNaOH溶液滴定新配制的25.0 mL 0.02 mol/LFeSO4溶液，应用手持技术测定溶液的pH与时间(t)的关系，结果如右图所示。

镍是一种银白色金属，在地球中的含量约为3%，仅次于铁、氧、硅、镁而居第五位。

镍作为具有战略意义的金属资源，因其化学性质稳定、机械强度较高和延展性良好，被大量用于化工、冶金、石油、电池、电镀、机械制造、建筑、仪器仪表、航天等领域，在我国的经济建设中发挥了重要的作用。

地球上镍资源比较丰富，陆地镍储量约为4.7亿t。

镍的陆地矿物资源包括硫化矿和氧化矿（红土镍矿）两大类，其中39.4%以硫化矿形式存在，60.6％以氧化矿形式存在。

硫化镍矿品位较高且可以通过选矿使品位进一步提高，是现阶段制备纯镍及镍基合金（除不锈钢）镍的主要来源，但资源量及品位逐渐降低。

红土镍矿资源丰富，采矿成本低，选冶工艺趋于成熟，可生产氧化镍、镍铁（可用于生产不锈钢）等多种中间产品以及纯镍，是未来镍的主要来源。

我国已明确将氧化镍矿开发利用列为重点项目，因而积极探讨并研究红土镍矿的利用方法具有重要的现实意义。

1、红土镍矿资源分布、分类及提取技术红土镍矿矿床是含镍橄榄岩在热带或亚热带地区经过大规模的长期的风化淋滤变质而成的，是由铁、铝、硅等含水氧化物组成的疏松的粘土状矿石。

如今发现，世界上的红土镍矿多分布在南、北回归线一带，主要有：美洲的古巴、巴西；东南亚的印度尼西亚、菲律宾；大洋洲的澳大利亚、新喀里多尼亚、巴布亚新几内亚等。

中国镍矿分布就大区来看，主要分布在西北、西南和东北，其保有储量占全国总储量的比例分别为76.8%、12.1%、4.9%。

就各省（区）来看，甘肃储量最多，占全国镍矿总储量的62%，其次是新疆（11.6%）、云南（8.9%）、吉林（4.4%）、湖北（3.4%）和四川（3.3%）。

其中甘肃金昌的铜镍共生矿床，镍资源储量巨大，仅次于加拿大萨德伯里镍矿，居世界第二，亚洲第一。

在氧化镍的矿石中，由于铁的氧化，矿石呈红色，因此被称为红土矿。

但实际上红土镍矿分为两种类型．一种是褐铁矿类型，位于矿床的上部，铁高，镍低，硅、镁也较低，但钴含量比较高，这种矿石宜采用湿法冶金工艺处理。

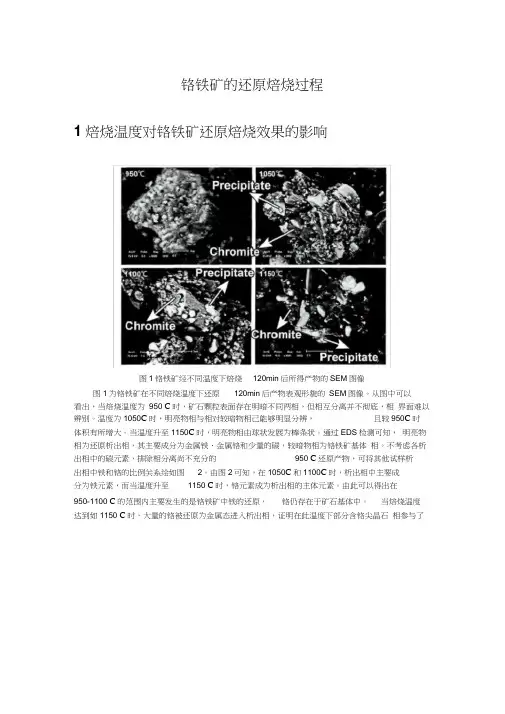

铬铁矿的还原焙烧过程1焙烧温度对铬铁矿还原焙烧效果的影响图1铬铁矿经不同温度下焙烧120min后所得产物的SEM图像图1为铬铁矿在不同焙烧温度下还原120min后产物表观形貌的SEM图像。

从图中可以看出，当焙烧温度为950 C时，矿石颗粒表面存在明暗不同两相，但相互分离并不彻底，相界面难以辨别。

温度为1050C时，明亮物相与相对较暗物相己能够明显分辨，且较950C时体积有所增大。

当温度升至1150C时，明亮物相由球状发展为棒条状。

通过EDS检测可知，明亮物相为还原析出相，其主要成分为金属铁、金属铬和少量的碳，较暗物相为铬铁矿基体相。

不考虑各析出相中的碳元素，排除相分离尚不充分的950 C还原产物，可将其他试样析出相中铁和铬的比例关系绘如图2。

由图2可知，在1050C和1100C时，析出相中主要成分为铁元素，而当温度升至1150 C时，铬元素成为析出相的主体元素。

由此可以得出在950-1100 C的范围内主要发生的是铬铁矿中铁的还原，铬仍存在于矿石基体中。

当焙烧温度达到如1150 C时，大量的铬被还原为金属态进入析出相，证明在此温度下部分含铬尖晶石相参与了还原反应。

实验所得结论与热力学分析结果一致。

图2 不同焙烧温度下还原 120min 后析出相金属元素组成图3为Factsage 软件计算得出的1100 C 和1150 C 下Cr-Fe-C-0系优势区域图。

在1100 C时，常压线（由“ + ”组成）穿过了优势区域图中的灰色区域（°门03+民）和浅灰色区域匚！、: L ）,意味着从热力学角度讲，当石墨增锅内气压为 1 atm 时Cr 2O 3和Fe （或Fe s C ）可以作为还原产物共存。

当温度为 1150 C 时，常压线穿过了深灰色区域 （C 「3C 2+Fe ）,说明在此温度下铬会被大量还原为金属态， 并以碳化物的形式存在。

此时，选择性还原铬铁矿中铁 元素的目标难以实现。

另外，从图中还可得出，当体系中二氧化碳分压很低时（如反应的初始阶段C 「3C 2会与Fe 3C 共存于析出相。

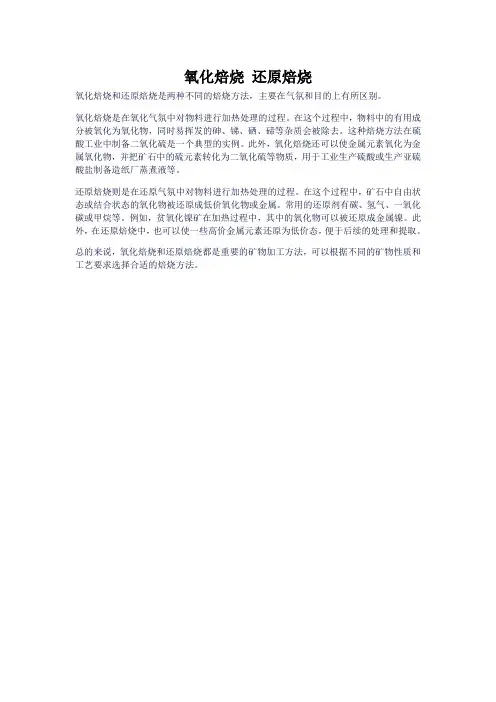

氧化焙烧还原焙烧
氧化焙烧和还原焙烧是两种不同的焙烧方法，主要在气氛和目的上有所区别。

氧化焙烧是在氧化气氛中对物料进行加热处理的过程。

在这个过程中，物料中的有用成分被氧化为氧化物，同时易挥发的砷、锑、硒、碲等杂质会被除去。

这种焙烧方法在硫酸工业中制备二氧化硫是一个典型的实例。

此外，氧化焙烧还可以使金属元素氧化为金属氧化物，并把矿石中的硫元素转化为二氧化硫等物质，用于工业生产硫酸或生产亚硫酸盐制备造纸厂蒸煮液等。

还原焙烧则是在还原气氛中对物料进行加热处理的过程。

在这个过程中，矿石中自由状态或结合状态的氧化物被还原成低价氧化物或金属。

常用的还原剂有碳、氢气、一氧化碳或甲烷等。

例如，贫氧化镍矿在加热过程中，其中的氧化物可以被还原成金属镍。

此外，在还原焙烧中，也可以使一些高价金属元素还原为低价态，便于后续的处理和提取。

总的来说，氧化焙烧和还原焙烧都是重要的矿物加工方法，可以根据不同的矿物性质和工艺要求选择合适的焙烧方法。
