座板式单人吊具的使用注意事项
座板式单人吊具的使用注意事项一、选用合适的座板式单人吊具座板式单人吊具广泛用于高空作业、建筑工地等场合，为了确保使用的安全性，首先要选用合适的吊具。
在选择时，应考虑吊具的质量、稳定性和承重能力等因素。
同时，要根据使用环境的特点，选择适合的吊具类型，确保能够满足实际需求。
二、正确佩戴和使用吊具使用座板式单人吊具前，必须正确佩戴和使用吊具。
首先，要根据吊具的使用说明，正确佩戴安全带和其他必要的防护装备。
其次，要检查吊具的各个部件是否完好，确保吊具没有损坏或松动现象。
在使用过程中，要保持正确的姿势，不得悬空或侧身操作，以免发生意外。
三、注意使用环境和条件在使用座板式单人吊具时，要注意使用环境和条件。
首先，要确保使用场所的平稳和安全，避免在不稳定或危险的地方使用吊具。
其次，要注意天气条件，避免在风力较强或恶劣天气下使用吊具。
此外，要注意工作时间和工作强度，合理安排工作计划，避免疲劳导致操作失误。
四、定期检查和维护吊具为了保证座板式单人吊具的安全性和可靠性，需要定期检查和维护吊具。
定期检查吊具的各个部件，包括座板、安全带、固定装置等，确保其完好无损。
同时，要及时更换磨损或老化的部件，避免使用过程中出现意外。
在维护上，要按照吊具的使用说明进行操作，定期润滑和清洗吊具，以延长其使用寿命。
五、合理使用和存放吊具在使用和存放座板式单人吊具时，要合理使用和存放。
首先，要根据吊具的承重能力和使用范围，合理安排工作任务，避免超载使用吊具。
其次，要正确存放吊具，避免受到阳光直射、雨水浸泡和潮湿等影响，以防止吊具的腐蚀和损坏。
六、注意使用过程中的安全事项在使用座板式单人吊具时，还需注意以下安全事项：1.不得在吊具上堆放物品，以免影响吊具的稳定性；2.操作人员要保持冷静和集中注意力，避免分心或走神；3.不得私自改装吊具，以免影响其安全性和可靠性；4.在使用过程中，及时与其他作业人员进行沟通和配合，确保作业的顺利进行。
座板式单人吊具的使用注意事项就是以上几点，希望大家在使用过程中能够严格遵守，确保人身安全。
座板式单人吊具
（3）将绳环朝上扳后往左翻自锁器就被打开；
（4）装在柔性导轨上后按照相反顺序即可锁住柔性导轨。
4.注意事项： （1）使用前应检查自锁器、安全带、柔性导轨各零部件功能
是否正常； （2）自锁器配用柔性导轨为16mm； （3）自锁器不准反装,使用如发现部件有异常情况即停止使
用： （4）自锁器不能跌打敲，不要储藏在阳光暴晒、潮湿或有腐
3.工作绳主要有捻制绳和编织绳两种。捻制绳（又称麻花绳） 一般为三股麻花状，由单股加捻再合股而成。直径和长度 任选。编织绳绳芯为丝束或几股平行编织，外皮采用紧密 编织方法制成。由于编织绳强度高，使用方便，便于发现 磨损，故推荐使用。
4．工作绳主要的技术要求是强力指标。根据国际上统一的对 工作绳强力的要求，我国GB6095-2009《安全带》和 GB23525-2009《座板式单人吊具悬吊作业安全技术规 范》等国家标准都作出了新的规定，要求按照规定的方法 测试，新工作绳的测试负荷应不小于22kN，因为化学纤 维会受多种因素影响而退化或受损，所以使用1年后应按 相同方法测试以确定旧绳索的测试负荷应不小于15kN。 当旧绳索的测试负荷小于15kN时，该批绳索不准继续使 用。
五、坠落悬挂安全带
国家标准GB23525-2009《座板式单人吊具悬吊作业安全技术 规范》根据国际先进安全理念，与国内新修订的安全带标准相一致， 取消了单腰带式的架子工安全带和通用Ⅲ型双背带式安全带，规定使 用全身式坠落悬挂安全带。
坠落悬挂安全带用化纤材料制作成织带。织带分为直接受力的主 带（如背带）与不直接受力的辅带（如胸带）。主、辅带及调节扣扎 紧扣等金属件按要求连接并缝制在一起，制成坠落悬挂安全带。
为防止作业人员从座板滑脱，在两吊带之间安装拦腰 带。正常作业时，拦腰带起辅助保护作用，提示、拦阻作 业人员从座板上滑脱。当作业人员发生坠落悬挂时，悬吊 下降系统的所有部件应保证与作业人员分离。拦腰带上的 卡扣在坠落力作用下会脱开，悬吊下降系统的所有部件会 与人体分离，保证作业人员的安全健康。拦腰带是选择件， 可以不在座板装置上安装，但如果选择安装，就必须符合 坠落时分离的要求。
（4）装在柔性导轨上后按照相反顺序即可锁住柔性导轨。
4.注意事项： （1）使用前应检查自锁器、安全带、柔性导轨各零部件功能
是否正常； （2）自锁器配用柔性导轨为16mm； （3）自锁器不准反装,使用如发现部件有异常情况即停止使
用： （4）自锁器不能跌打敲，不要储藏在阳光暴晒、潮湿或有腐
3.工作绳主要有捻制绳和编织绳两种。捻制绳（又称麻花绳） 一般为三股麻花状，由单股加捻再合股而成。直径和长度 任选。编织绳绳芯为丝束或几股平行编织，外皮采用紧密 编织方法制成。由于编织绳强度高，使用方便，便于发现 磨损，故推荐使用。
4．工作绳主要的技术要求是强力指标。根据国际上统一的对 工作绳强力的要求，我国GB6095-2009《安全带》和 GB23525-2009《座板式单人吊具悬吊作业安全技术规 范》等国家标准都作出了新的规定，要求按照规定的方法 测试，新工作绳的测试负荷应不小于22kN，因为化学纤 维会受多种因素影响而退化或受损，所以使用1年后应按 相同方法测试以确定旧绳索的测试负荷应不小于15kN。 当旧绳索的测试负荷小于15kN时，该批绳索不准继续使 用。
五、坠落悬挂安全带
国家标准GB23525-2009《座板式单人吊具悬吊作业安全技术 规范》根据国际先进安全理念，与国内新修订的安全带标准相一致， 取消了单腰带式的架子工安全带和通用Ⅲ型双背带式安全带，规定使 用全身式坠落悬挂安全带。
坠落悬挂安全带用化纤材料制作成织带。织带分为直接受力的主 带（如背带）与不直接受力的辅带（如胸带）。主、辅带及调节扣扎 紧扣等金属件按要求连接并缝制在一起，制成坠落悬挂安全带。
为防止作业人员从座板滑脱，在两吊带之间安装拦腰 带。正常作业时，拦腰带起辅助保护作用，提示、拦阻作 业人员从座板上滑脱。当作业人员发生坠落悬挂时，悬吊 下降系统的所有部件应保证与作业人员分离。拦腰带上的 卡扣在坠落力作用下会脱开，悬吊下降系统的所有部件会 与人体分离，保证作业人员的安全健康。拦腰带是选择件， 可以不在座板装置上安装，但如果选择安装，就必须符合 坠落时分离的要求。
座板式单人吊具专题培训课件
悬吊下降系统是一组器 件的组合，它是通过手控 下降器沿工作绳将座板下 移或固定在任意高度进行 作业的工作系统。由工作 绳、下降器、座板装置组 成。
一、国家标准对悬吊下降系统的要求
1.悬吊下降系统工作载重量不应大于100 kg。 指人体重75kg,座板装置重5kg,水桶及材料重20kg,
共计100 kg。 2.当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应
三、下降器
下降器是安装在工作绳上、 以工作载重量为动力、通过手控 下降的装置。
有棒式、多板式、8字环式 等多种型式。还有一种下降器— —卸扣式下降器，也叫做U形环。
国家标准规定：下降器、 金属圆环、半圆环不应焊接。金 属件边缘应加工成R4以上的光 滑弧形。
棒式下降器
8字环式下降器
吊绳 8字环 连接器悬挂点
属支架。 （5）工作绳、柔性导轨的制造商应在其产品上标明有效使用
期及使用条件。 （6）工作绳、柔性导轨的使用者应按产品上标明的有效使用
期及使用条件使用，超过使用期应报废。
2.化学纤维绳索在产品规定使用范围内，允许用于可能有化 学侵蚀（如用于清洗液有腐蚀性的清洗作业）的场合，但 应避免用于可能遭受火烧或高温（如采用喷灯、强照明灯） 的场合。
保证与作业人员分离。 3.工作绳、柔性导轨（生命绳）、安全短绳（安全带安全绳）
应同时配套使用。 三者同时配套使用才能形成工作和坠落保护兼顾的高空
清洗装备。
二、工作绳（吊绳）
工作绳一般选用化学纤维材质。由化学纤维加 工而成，如尼龙绳、锦纶绳，其材质要求和使用 特点为：质轻，柔软，耐腐蚀，防潮，具有较大 弹性，而强度较天然纤维绳大。还有一种带钢芯 的化学纤维绳。
5.使用工作绳的注意事项：
(1)工作绳应存放在干燥、通风、不遭受高温处。洗后应晾 干后收存，以防霉烂，还应避免打结（打结后强度要降低 50%以上）。应盘整好悬吊保存，不准堆积踩压。
一、国家标准对悬吊下降系统的要求
1.悬吊下降系统工作载重量不应大于100 kg。 指人体重75kg,座板装置重5kg,水桶及材料重20kg,
共计100 kg。 2.当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应
三、下降器
下降器是安装在工作绳上、 以工作载重量为动力、通过手控 下降的装置。
有棒式、多板式、8字环式 等多种型式。还有一种下降器— —卸扣式下降器，也叫做U形环。
国家标准规定：下降器、 金属圆环、半圆环不应焊接。金 属件边缘应加工成R4以上的光 滑弧形。
棒式下降器
8字环式下降器
吊绳 8字环 连接器悬挂点
属支架。 （5）工作绳、柔性导轨的制造商应在其产品上标明有效使用
期及使用条件。 （6）工作绳、柔性导轨的使用者应按产品上标明的有效使用
期及使用条件使用，超过使用期应报废。
2.化学纤维绳索在产品规定使用范围内，允许用于可能有化 学侵蚀（如用于清洗液有腐蚀性的清洗作业）的场合，但 应避免用于可能遭受火烧或高温（如采用喷灯、强照明灯） 的场合。
保证与作业人员分离。 3.工作绳、柔性导轨（生命绳）、安全短绳（安全带安全绳）
应同时配套使用。 三者同时配套使用才能形成工作和坠落保护兼顾的高空
清洗装备。
二、工作绳（吊绳）
工作绳一般选用化学纤维材质。由化学纤维加 工而成，如尼龙绳、锦纶绳，其材质要求和使用 特点为：质轻，柔软，耐腐蚀，防潮，具有较大 弹性，而强度较天然纤维绳大。还有一种带钢芯 的化学纤维绳。
5.使用工作绳的注意事项：
(1)工作绳应存放在干燥、通风、不遭受高温处。洗后应晾 干后收存，以防霉烂，还应避免打结（打结后强度要降低 50%以上）。应盘整好悬吊保存，不准堆积踩压。
座板式单人吊具悬吊作业安全技术标准规范(GB23525)

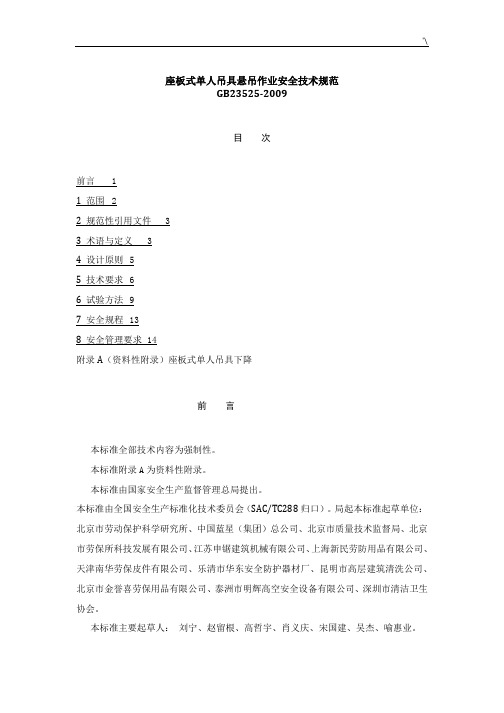

座板式单人吊具悬吊作业安全技术规范GB23525-2009目次前言 11 范围 22 规范性引用文件 33 术语与定义 34 设计原则 55 技术要求 66 试验方法97 安全规程138 安全管理要求 14附录A（资料性附录）座板式单人吊具下降前言本标准全部技术内容为强制性。
本标准附录A为资料性附录。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会（SAC/TC288归口）。
局起本标准起草单位：北京市劳动保护科学研究所、中国蓝星（集团）总公司、北京市质量技术监督局、北京市劳保所科技发展有限公司、江苏申锯建筑机械有限公司、上海新民劳防用品有限公司、天津南华劳保皮件有限公司、乐清市华东安全防护器材厂、昆明市高层建筑清洗公司、北京市金誉喜劳保用品有限公司、泰洲市明辉高空安全设备有限公司、深圳市清洁卫生协会。
本标准主要起草人：刘宁、赵留根、高哲宇、肖义庆、宋国建、吴杰、喻惠业。
座板式单人吊具悬吊作业安全技术规范1 范围本标准规定了座板式单人吊具的设计原则、技术要求、测试方法、安全规程及悬吊作业安全管理等要求。
本标准适用于使用座板式单人吊具对建筑物清洗、粉饰、养护悬吊作业。
本标准不适用于高处安装和吊运作业。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2811 安全帽GB 3608 -2008 高处作业分级GB 6095 安全带GB/T 6096-2009 安全带测试方法GB14866 个人用眼护具技术要求3 术语与定义下列术语和定义适用于本标准。
3.1 座板式单人吊具personal board-type sling equipment个体使用的具有防坠功能沿建筑物立面自上而下移动的无动力载人用具。
座板式单人吊具悬吊作业安全技术规范方案(GB23525~2009)
座板式单人吊具悬吊作业安全技术规范GB23525-2009目次前言 11 范围 22 规范性引用文件 33 术语与定义 34 设计原则55 技术要求66 试验方法97 安全规程138 安全管理要求14附录A（资料性附录）座板式单人吊具下降前言本标准全部技术内容为强制性。
本标准附录A为资料性附录。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会（SAC/TC288归口）。
局起本标准起草单位：北京市劳动保护科学研究所、中国蓝星（集团）总公司、北京市质量技术监督局、北京市劳保所科技发展有限公司、江苏申锯建筑机械有限公司、上海新民劳防用品有限公司、天津南华劳保皮件有限公司、乐清市华东安全防护器材厂、昆明市高层建筑清洗公司、北京市金誉喜劳保用品有限公司、泰洲市明辉高空安全设备有限公司、深圳市清洁卫生协会。
本标准主要起草人：刘宁、赵留根、高哲宇、肖义庆、宋国建、吴杰、喻惠业。
座板式单人吊具悬吊作业安全技术规范1 范围本标准规定了座板式单人吊具的设计原则、技术要求、测试方法、安全规程及悬吊作业安全管理等要求。
本标准适用于使用座板式单人吊具对建筑物清洗、粉饰、养护悬吊作业。
本标准不适用于高处安装和吊运作业。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2811 安全帽GB 3608 -2008 高处作业分级GB 6095 安全带GB/T 6096-2009 安全带测试方法GB14866 个人用眼护具技术要求3 术语与定义下列术语和定义适用于本标准。
3.1 座板式单人吊具personal board-type sling equipment个体使用的具有防坠功能沿建筑物立面自上而下移动的无动力载人用具。
单人座板式吊具专项方案
一、背景及目的随着城市化进程的加快，高层建筑越来越多，高空作业的需求日益增加。
为了确保高空作业人员的安全，提高工作效率，本方案针对单人座板式吊具的使用进行专项规划，以保障作业人员的人身安全。
二、适用范围本方案适用于单人使用座板式吊具进行的高空作业，如外墙清洗、粉饰、养护等。
三、技术要求1. 座板式吊具应符合国家标准《座板式单人吊具悬吊作业安全技术规范》（GB 23525-2009）的要求。
2. 座板式吊具应具备以下功能：（1）防坠落功能：在作业过程中，座板式吊具应具备自动锁定功能，防止作业人员坠落。
（2）悬吊下降功能：作业人员可通过手控下降器沿工作绳将座板下移或固定在任意高度进行作业。
（3）坠落保护功能：在发生坠落时，座板式吊具应具备一定的缓冲能力，减少对作业人员的伤害。
3. 座板式吊具的构成：（1）挂点装置：包括固定工作绳和柔性导轨的装置，如屋面固定架、固定栓固点、锚固点、配重物、配重水袋等。
（2）悬吊下降系统：包括工作绳、下降器、连接器、座板装置等。
（3）坠落保护系统：包括安全绳、自锁器、坠落悬挂安全带等。
四、作业流程1. 作业前准备：（1）对座板式吊具进行全面检查，确保各部件完好无损。
（2）检查作业现场环境，确保安全。
（3）作业人员穿戴安全防护用品，如安全帽、安全带等。
2. 作业过程：（1）作业人员通过挂点装置将座板式吊具固定在工作绳上。
（2）作业人员调整座板高度，确保舒适作业。
（3）作业人员通过手控下降器沿工作绳移动座板，进行高空作业。
（4）作业过程中，注意观察吊具状态，确保安全。
3. 作业结束后：（1）作业人员将座板式吊具降至地面。
（2）检查吊具各部件，如有损坏，及时维修或更换。
（3）清理作业现场，确保整洁。
五、安全措施1. 作业人员必须经过专业培训，取得相应操作资格证书。
2. 作业过程中，作业人员应时刻保持警觉，注意观察吊具状态。
3. 作业现场应设置警示标志，提醒过往人员注意安全。
4. 定期对座板式吊具进行检测和维护，确保其安全性能。
《座板式单人吊具悬吊作业安全技术规范》的宣贯培动
此 次标 准 宣 贯会 得到 了所 有 与会 代 表 的肯定 ， 同 时代表 们 也认 识 到 高空 作业 离不 开相 应 的 国家标 准 ， 只 有按 照 国家 的法律 法规 及标 准去 施工 才 能保障 作业 人 员生 命安全 ， 企业 的正 常运转 ， 行 业 的规范 。
Hale Waihona Puke ５ ９ 了讲 话 ， 尤 其是 针 对２ ０ １ ２ 年分 会 与西 城 区安 监 局共 同合作 制 定 的（ （ 北 京 市 西 城 区 高 处 悬 吊作 业 安 全 管 理 规 定） ） 、 《 北 京 市 西 城 区 高 处 悬 吊作 业 现 场 检 查 规 程 ） ） 两 份 文 件 进 行 了详 细 的 解 读 。 还 为 参 会 单 位 所 关 注 的 高 处 悬 吊作 业 的 事 故 案 例 分 析 及 事 故 后 伤 者 救 治 与 事 故 上 报 等 方 面 进 行 了详 细 阐 述 。 中 国职 业安 全健 康 协 会高 空 服务 业分 会 秘 书长 、 ＧＢ ２ ３ ５ ２ ５ — ２ ０ ０ ９ （ （ 座 板 式 单 人 吊具 悬 吊 作 业 安 全 技 术
北 京 市 民博 律 师事 务 所主 任 胡 占全 从 法律 角度 。 根 据 高 空清 洗行 业 的 特点 ， 在 重点 企 业法 律 风险 分 析 评 估 的基 础 上 ， 为协 会会 员企业 制 定 和 实施 企业 法 律风 险 防 范 战略 即按 照分级 管 理 的原 则 ， 重 点从 风 险 预 警 和 防范 入手 ， 制 定各 类 风 险的 预警 机 制 、 预 案 机制 以 及补 救 方案 。 坚 持对 法律 风 险 以事 前 防范 、 事 中控 制
《 座 板 式 单 人 吊具 悬 吊作 业 安全 技 术 规 范 的 宣贯 培 训
座板式单人吊具悬吊作业安全系统技术规范(GB23525-2009)
座板式单人吊具悬吊作业安全系统技术规范(GB23525-2009)n and descent system座板式单人吊具中，用于控制个体沿建筑物立面下降的系统。
注：包括绳索、滑轮、制动器、滑动装置、悬吊装置等。
3.4坠落保护系统fall n system座板式单人吊具中，用于保护个体在发生坠落时安全的系统。
注：包括安全带、安全绳、安全网等。
3.5安全带safety XXX用于保护个体在高处工作时防止坠落的安全装置。
注：包括全身式安全带、腰带式安全带等。
4设计原则4.1座板式单人吊具的设计应满足人体工程学原理，保证舒适性、稳定性和安全性。
4.2座板式单人吊具的设计应符合国家有关安全标准，满足使用要求。
4.3座板式单人吊具的设计应考虑使用环境，特别是建筑物形态、高度、风速、气候等因素。
4.4座板式单人吊具的设计应具有可靠性、耐用性和易维护性。
5技术要求5.1挂点装置的技术要求5.1.1挂点装置应具有足够的强度和稳定性，能够承受座板式单人吊具和使用者的重量和力量。
5.1.2挂点装置应具有足够的刚度和稳定性，能够保证座板式单人吊具在使用过程中不会晃动和变形。
5.1.3挂点装置应具有足够的耐腐蚀性和耐候性，能够适应不同的使用环境。
5.1.4挂点装置应符合国家有关安全标准，能够满足使用要求。
5.2悬吊下降系统的技术要求5.2.1悬吊下降系统应具有足够的强度和稳定性，能够承受座板式单人吊具和使用者的重量和力量。
5.2.2悬吊下降系统应具有足够的制动力和控制力，能够保证座板式单人吊具在下降过程中的安全性和稳定性。
5.2.3悬吊下降系统应具有足够的耐磨损性和耐腐蚀性，能够适应不同的使用环境。
5.2.4悬吊下降系统应符合国家有关安全标准，能够满足使用要求。
5.3坠落保护系统的技术要求5.3.1坠落保护系统应具有足够的强度和稳定性，能够承受座板式单人吊具和使用者的重量和力量。
5.3.2坠落保护系统应具有足够的防坠力和缓冲力，能够保护使用者在发生坠落时的安全。
座板式单人吊具
座板式单人吊具
一、座板式单人吊具的安全性能应经检验机构(检验)合格,并在醒目位置标明,额定载重量方可使用。
二、座板式单人吊具由悬吊下降系统、防坠落保护系统和(挂点装置)三部分组成。
三、座板式单人吊具作业的使用工具,必须有可靠的(防坠)措施。
四、吊具座板应有挂清洗工具的(吊环 )。
五、悬吊下降系统是由工作绳,下降器、链接器和(座板)组成。
六、座板式单人吊具是可沿建筑物立面自上而下移动的(无动力)载人作业用具。
七、吊带应(反兜)座板底面,而且与座板固定。
八、根据地区气候条件、使用条件,确定单人吊具合理使用寿命,一般使用期为(3至5)年。
九、吊具座板是一块长600mm宽170mm厚(15至20)mm的平板。
十、使用座板式单人吊具的作业人员使用的安全保险绳长度不得超过(1)m。
十一、使用座板式单人吊具作业时,距离高压线(10)m区域,无特殊防护措施禁止作业。
十二、使用座板式单人吊具作业时,作业人员左右作业面(范围不应超过1.5m)最大距离,不应超过(3)m。
十三、作业环境气温高大于(25)℃时,严禁使用座板式单人吊具进行悬吊作业。
(正确是35℃）
十四、座板式单人吊具的各种绳索应盘整好,并妥善存放,不允许在其上堆放(重物)。
《座板式单人吊具》
腰带和座板组成。
起吊拉力方向
7
6
5 4 3 2 1
整理23课件
① 座板；②吊带；③工作载重量；④半圆环；⑤ 连接器；⑥下降器；⑦工作绳。
座板装置示意图
整理24课件
座板是一块长600 mm宽170 mm厚在15mm～ 20mm之间的平板。板的材料不限制，但一般为木质，表 面应具有防滑功能，无裂痕、糟朽。并应进行防水处理。
销相吻合，保险插销被打开； （3）将绳环朝上扳后往左翻自锁器就被打开； （4）装在柔性导轨上后按照相反顺序即可锁住柔性导轨。
整理31课件
4.注意事项： （1）使用前应检查自锁器、安全带、柔性导轨各零部件功能
是否正常； （2）自锁器配用柔性导轨为16mm； （3）自锁器不准反装,使用如发现部件有异常情况即停止使
概述
现在高空清洗使用最广泛的作业方式就是采用 座板式单人吊具手控下坠进行清洗作业。
座板式单人吊具是一种由个体使用的，具有防 坠落功能，沿建筑物立面自上而下移动的无动力载 人作业用具。根据操作中使用的下降器类型不同分 为：棒式、8字环式、多板式和卸扣式几种。
整理3 课件
整理4 课件
悬吊下降系统
悬吊下降系统是一组器 件的组合，它是通过手控下 降器沿工作绳将座板下移或 固定在任意高度进行作业的 工作系统。由工作绳、下降 器、座板装置组成。
安全短绳的绳长国家标准要求不得大于600mm。 可以将冲击力可以将冲击力控制在6kN（600kgf）以下。 保证作业工人的安全和健康。
整理34课件
五、坠落悬挂安全带 国家标准GB23525-2009《座板式单人吊具悬吊作业安全技术
规范》根据国际先进安全理念，与国内新修订的安全带标准相一致， 取消了单腰带式的架子工安全带和通用Ⅲ型双背带式安全带，规定使 用全身式坠落悬挂安全带。
起吊拉力方向
7
6
5 4 3 2 1
整理23课件
① 座板；②吊带；③工作载重量；④半圆环；⑤ 连接器；⑥下降器；⑦工作绳。
座板装置示意图
整理24课件
座板是一块长600 mm宽170 mm厚在15mm～ 20mm之间的平板。板的材料不限制，但一般为木质，表 面应具有防滑功能，无裂痕、糟朽。并应进行防水处理。
销相吻合，保险插销被打开； （3）将绳环朝上扳后往左翻自锁器就被打开； （4）装在柔性导轨上后按照相反顺序即可锁住柔性导轨。
整理31课件
4.注意事项： （1）使用前应检查自锁器、安全带、柔性导轨各零部件功能
是否正常； （2）自锁器配用柔性导轨为16mm； （3）自锁器不准反装,使用如发现部件有异常情况即停止使
概述
现在高空清洗使用最广泛的作业方式就是采用 座板式单人吊具手控下坠进行清洗作业。
座板式单人吊具是一种由个体使用的，具有防 坠落功能，沿建筑物立面自上而下移动的无动力载 人作业用具。根据操作中使用的下降器类型不同分 为：棒式、8字环式、多板式和卸扣式几种。
整理3 课件
整理4 课件
悬吊下降系统
悬吊下降系统是一组器 件的组合，它是通过手控下 降器沿工作绳将座板下移或 固定在任意高度进行作业的 工作系统。由工作绳、下降 器、座板装置组成。
安全短绳的绳长国家标准要求不得大于600mm。 可以将冲击力可以将冲击力控制在6kN（600kgf）以下。 保证作业工人的安全和健康。
整理34课件
五、坠落悬挂安全带 国家标准GB23525-2009《座板式单人吊具悬吊作业安全技术
规范》根据国际先进安全理念，与国内新修订的安全带标准相一致， 取消了单腰带式的架子工安全带和通用Ⅲ型双背带式安全带，规定使 用全身式坠落悬挂安全带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整理7 ppt
1.国家标准对工作绳的要求：（包括坠落保护系统 的柔性导轨和安全短绳）
（1）工作绳、柔性导轨、安全短绳不应有接头。 （2）工作绳、柔性导轨和安全短绳不应使用丙纶纤维材料制
作。 （3）工作绳、柔性导轨和安全短绳应采用插接或压接的环眼。
插接时每股绳应插接4道花，尾端整理成锥形。 （4）工作绳、柔性导轨和安全短绳的环眼内应装有塑料或金
整理3 ppt
整理4 ppt
悬吊下降系统
悬吊下降系统是一组器 件的组合，它是通过手控下 降器沿工作绳将座板下移或 固定在任意高度进行作业的 工作系统。由工作绳、下降 器、座板装置组成。
整理5 ppt
一、国家标准对悬吊下降系统的要求
1.悬吊下降系统工作载重量不应大于100 kg。 指人体重75kg,座板装置重5kg,水桶及材料重20kg,
3.工作绳主要有捻制绳和编织绳两种。捻制绳（又称麻花绳 ）一般为三股麻花状，由单股加捻再合股而成。直径和长 度任选。编织绳绳芯为丝束或几股平行编织，外皮采用紧 密编织方法制成。由于编织绳强度高，使用方便，便于发 现磨损，故推荐使用。
整理9 ppt
整理10ppt
4．工作绳主要的技术要求是强力指标。根据国际上统一的对 工作绳强力的要求，我国GB6095-2009《安全带》和 GB23525-2009《座板式单人吊具悬吊作业安全技术规 范》等国家标准都作出了新的规定，要求按照规定的方法 测试，新工作绳的测试负荷应不小于22kN，因为化学纤 维会受多种因素影响而退化或受损，所以使用1年后应按相 同方法测试以确定旧绳索的测试负荷应不小于15kN。当 旧绳索的测试负荷小于15kN时，该批绳索不准继续使用 。
共计100 kg。 2.当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应
保证与作业人员分离。 3.工作绳、柔性导轨（生命绳）、安全短绳（安全带安全绳
）应同时配套使用。 三者同时配套使用才能形成工作和坠落保护兼顾的高空
清洗装备。
整理6 ppt
二、工作绳（吊绳）
工作绳一般选用化学纤维材质。由化学纤维加 工而成，如尼龙绳、锦纶绳，其材质要求和使用特 点为：质轻，柔软，耐腐蚀，防潮，具有较大弹性 ，而强度较天然纤维绳大。还有一种带钢芯的化学 纤维绳。
整理13ppt
(9)工作绳出现下列情况之一时，应立即报废： a)被切割、断股、严重擦伤、绳股松散或局部破损； b)表面纤维严重磨损、局部绳径变细，或任一绳股磨损达原
绳股三分之一； c)内部绳股间出现破断，有残存碎纤维或纤维颗粒； d)发霉变质，酸碱烧伤，热熔化或烧焦； e)表面过多点状疏松、腐蚀； f)插接处破损、绳股拉出； g)编织绳的外皮磨破。
高处安装、维护、拆除作业
整理ppt
1
座板式单人吊具
概述
现在高空清洗使用最广泛的作业方式就是采用 座板式单人吊具手控下坠进行清洗作业。
座板式单人吊具是一种由个体使用的，具有防 坠落功能，沿建筑物立面自上而下移动的无动力载 人作业用具。根据操作中使用的下降器类型不同分 为：棒式、8字环式、多板式和卸扣式几种。
属支架。 （5）工作绳、柔性导轨的制造商应在其产品上标明有效使用
期及使用条件。 （6）工作绳、柔性导轨的使用者应按产品上标明的有效使用
期及使用条件使用，超过使用期应报废。
整理8 ppt
2.化学纤维绳索在产品规定使用范围内，允许用于可能有化 学侵蚀（如用于清洗液有腐蚀性的清洗作业）的场合，但 应避免用于可能遭受火烧或高温（如采用喷灯、强照明灯 ）的场合。
整理17ppt
整理18ppt
8字环式下降器
吊绳 8字环 连接器悬挂点
整理19ppt
整理20ppt
整理21ppt
多板式下降器
多板式下降器是由一个金属框架和几个穿在框架上的短圆柱 组成。工作绳被这几个短圆柱交叉叠压，依靠绳子与短圆柱之间 的摩擦力控制下降速度。
活门 吊绳 本体 连接器挂点
整理22ppt
整理12ppt
(6)所有的工作绳必须在指定的国家劳动保护用品质量监督检 验机构按国家标准检验合格，每次使用前应进行检查，以 防因磨损、腐烂、霉变、断股等而发生意外事故。
(7)工作绳的制造商应在其产品上标明有效使用期及使用条件。 (8)工作绳的使用者应按产品上标明的有效使用期及使用条件
使用，超过使用期应报废。
四、座板装置 座板装置是承载作业人员的装置。由吊带、衬带、拦
腰带和座板组成。
起吊拉力Байду номын сангаас向
7
6
5 4 3 2 1
整理23ppt
① 座板；②吊带；③工作载重量；④半圆环；⑤ 连接器；⑥下降器；⑦工作绳。
座板装置示意图
整理24ppt
座板是一块长600 mm宽170 mm厚在15mm～ 20mm之间的平板。板的材料不限制，但一般为木质，表 面应具有防滑功能，无裂痕、糟朽。并应进行防水处理。
整理14ppt
三、下降器 下降器是安装在工作绳上、
以工作载重量为动力、通过手控 下降的装置。
有棒式、多板式、8字环式 等多种型式。还有一种下降器— —卸扣式下降器，也叫做U形环。
国家标准规定：下降器、 金属圆环、半圆环不应焊接。金 属件边缘应加工成R4以上的光 滑弧形。
整理15ppt
棒式下降器
整理16ppt
吊带整体长度1600mm宽度50mm，吊带整体穿过 座板底面，将座板悬吊在下降器上，可以防止座板断裂时 作业人员坠落。衬带衬在吊带与座板底面之间防止座板磨 损吊带。
整理25ppt
座板装置通过圆环、半圆环、连接器（安全钩）等金 属件与下降器连接。这些金属件的技术要求为： （1）强力:按照规定的方法测试，测试负荷15kN，3分钟不 发生损坏。 （2）表面光洁，无裂纹、麻点及能够损伤绳索的缺陷，并进 行防锈处理。 （3）金属圆环、半圆环不应焊接。金属件边缘应加工成R4 以上的光滑弧形。
整理11ppt
5.使用工作绳的注意事项： (1)工作绳应存放在干燥、通风、不遭受高温处。洗后应晾干
后收存，以防霉烂，还应避免打结（打结后强度要降低 50%以上）。应盘整好悬吊保存，不准堆积踩压。 (2)工作绳端头应不致松散（可采用绳头绑扎等方法）。 (3)工作绳不应有接头。 (4)在垂放绳索时，作业人员应系好安全带。绳索应先在挂点 装置上固定，然后顺序缓慢下放，严禁整体抛下。 (5)工作绳应注意预防磨损，在建筑物的凸缘或转角处可能与 硬性物体发生摩擦或遭受尖锐棱角损伤的部位应垫有防止 绳索损伤的衬垫，或采用马架。并应使绳索在不受载时， 其衬垫也不致脱落。
1.国家标准对工作绳的要求：（包括坠落保护系统 的柔性导轨和安全短绳）
（1）工作绳、柔性导轨、安全短绳不应有接头。 （2）工作绳、柔性导轨和安全短绳不应使用丙纶纤维材料制
作。 （3）工作绳、柔性导轨和安全短绳应采用插接或压接的环眼。
插接时每股绳应插接4道花，尾端整理成锥形。 （4）工作绳、柔性导轨和安全短绳的环眼内应装有塑料或金
整理3 ppt
整理4 ppt
悬吊下降系统
悬吊下降系统是一组器 件的组合，它是通过手控下 降器沿工作绳将座板下移或 固定在任意高度进行作业的 工作系统。由工作绳、下降 器、座板装置组成。
整理5 ppt
一、国家标准对悬吊下降系统的要求
1.悬吊下降系统工作载重量不应大于100 kg。 指人体重75kg,座板装置重5kg,水桶及材料重20kg,
3.工作绳主要有捻制绳和编织绳两种。捻制绳（又称麻花绳 ）一般为三股麻花状，由单股加捻再合股而成。直径和长 度任选。编织绳绳芯为丝束或几股平行编织，外皮采用紧 密编织方法制成。由于编织绳强度高，使用方便，便于发 现磨损，故推荐使用。
整理9 ppt
整理10ppt
4．工作绳主要的技术要求是强力指标。根据国际上统一的对 工作绳强力的要求，我国GB6095-2009《安全带》和 GB23525-2009《座板式单人吊具悬吊作业安全技术规 范》等国家标准都作出了新的规定，要求按照规定的方法 测试，新工作绳的测试负荷应不小于22kN，因为化学纤 维会受多种因素影响而退化或受损，所以使用1年后应按相 同方法测试以确定旧绳索的测试负荷应不小于15kN。当 旧绳索的测试负荷小于15kN时，该批绳索不准继续使用 。
共计100 kg。 2.当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应
保证与作业人员分离。 3.工作绳、柔性导轨（生命绳）、安全短绳（安全带安全绳
）应同时配套使用。 三者同时配套使用才能形成工作和坠落保护兼顾的高空
清洗装备。
整理6 ppt
二、工作绳（吊绳）
工作绳一般选用化学纤维材质。由化学纤维加 工而成，如尼龙绳、锦纶绳，其材质要求和使用特 点为：质轻，柔软，耐腐蚀，防潮，具有较大弹性 ，而强度较天然纤维绳大。还有一种带钢芯的化学 纤维绳。
整理13ppt
(9)工作绳出现下列情况之一时，应立即报废： a)被切割、断股、严重擦伤、绳股松散或局部破损； b)表面纤维严重磨损、局部绳径变细，或任一绳股磨损达原
绳股三分之一； c)内部绳股间出现破断，有残存碎纤维或纤维颗粒； d)发霉变质，酸碱烧伤，热熔化或烧焦； e)表面过多点状疏松、腐蚀； f)插接处破损、绳股拉出； g)编织绳的外皮磨破。
高处安装、维护、拆除作业
整理ppt
1
座板式单人吊具
概述
现在高空清洗使用最广泛的作业方式就是采用 座板式单人吊具手控下坠进行清洗作业。
座板式单人吊具是一种由个体使用的，具有防 坠落功能，沿建筑物立面自上而下移动的无动力载 人作业用具。根据操作中使用的下降器类型不同分 为：棒式、8字环式、多板式和卸扣式几种。
属支架。 （5）工作绳、柔性导轨的制造商应在其产品上标明有效使用
期及使用条件。 （6）工作绳、柔性导轨的使用者应按产品上标明的有效使用
期及使用条件使用，超过使用期应报废。
整理8 ppt
2.化学纤维绳索在产品规定使用范围内，允许用于可能有化 学侵蚀（如用于清洗液有腐蚀性的清洗作业）的场合，但 应避免用于可能遭受火烧或高温（如采用喷灯、强照明灯 ）的场合。
整理17ppt
整理18ppt
8字环式下降器
吊绳 8字环 连接器悬挂点
整理19ppt
整理20ppt
整理21ppt
多板式下降器
多板式下降器是由一个金属框架和几个穿在框架上的短圆柱 组成。工作绳被这几个短圆柱交叉叠压，依靠绳子与短圆柱之间 的摩擦力控制下降速度。
活门 吊绳 本体 连接器挂点
整理22ppt
整理12ppt
(6)所有的工作绳必须在指定的国家劳动保护用品质量监督检 验机构按国家标准检验合格，每次使用前应进行检查，以 防因磨损、腐烂、霉变、断股等而发生意外事故。
(7)工作绳的制造商应在其产品上标明有效使用期及使用条件。 (8)工作绳的使用者应按产品上标明的有效使用期及使用条件
使用，超过使用期应报废。
四、座板装置 座板装置是承载作业人员的装置。由吊带、衬带、拦
腰带和座板组成。
起吊拉力Байду номын сангаас向
7
6
5 4 3 2 1
整理23ppt
① 座板；②吊带；③工作载重量；④半圆环；⑤ 连接器；⑥下降器；⑦工作绳。
座板装置示意图
整理24ppt
座板是一块长600 mm宽170 mm厚在15mm～ 20mm之间的平板。板的材料不限制，但一般为木质，表 面应具有防滑功能，无裂痕、糟朽。并应进行防水处理。
整理14ppt
三、下降器 下降器是安装在工作绳上、
以工作载重量为动力、通过手控 下降的装置。
有棒式、多板式、8字环式 等多种型式。还有一种下降器— —卸扣式下降器，也叫做U形环。
国家标准规定：下降器、 金属圆环、半圆环不应焊接。金 属件边缘应加工成R4以上的光 滑弧形。
整理15ppt
棒式下降器
整理16ppt
吊带整体长度1600mm宽度50mm，吊带整体穿过 座板底面，将座板悬吊在下降器上，可以防止座板断裂时 作业人员坠落。衬带衬在吊带与座板底面之间防止座板磨 损吊带。
整理25ppt
座板装置通过圆环、半圆环、连接器（安全钩）等金 属件与下降器连接。这些金属件的技术要求为： （1）强力:按照规定的方法测试，测试负荷15kN，3分钟不 发生损坏。 （2）表面光洁，无裂纹、麻点及能够损伤绳索的缺陷，并进 行防锈处理。 （3）金属圆环、半圆环不应焊接。金属件边缘应加工成R4 以上的光滑弧形。
整理11ppt
5.使用工作绳的注意事项： (1)工作绳应存放在干燥、通风、不遭受高温处。洗后应晾干
后收存，以防霉烂，还应避免打结（打结后强度要降低 50%以上）。应盘整好悬吊保存，不准堆积踩压。 (2)工作绳端头应不致松散（可采用绳头绑扎等方法）。 (3)工作绳不应有接头。 (4)在垂放绳索时，作业人员应系好安全带。绳索应先在挂点 装置上固定，然后顺序缓慢下放，严禁整体抛下。 (5)工作绳应注意预防磨损，在建筑物的凸缘或转角处可能与 硬性物体发生摩擦或遭受尖锐棱角损伤的部位应垫有防止 绳索损伤的衬垫，或采用马架。并应使绳索在不受载时， 其衬垫也不致脱落。
