雷达的工作原理雷达是一种利用电磁波进行探测和测量的仪器。
它可以通过发射电磁波并依据波的反射情况来确定目标的位置、速度和其他相关信息。
雷达在军事、气象、导航等领域都有着广泛的应用。
雷达的工作原理基于电磁波的特性。
电磁波是由电场和磁场组成的,通过空间传播,具有一定的速度和频率。
雷达通常使用的是无线电波或者微波作为探测介质。
无线电波是一种电磁波,可以在空气中传播,并且可以被大气中一些物质(如云、水滴等)反射、散射或者吸收。
雷达由三个主要部分组成:发射机、接收机和显示设备。
发射机负责发射电磁波,接收机负责接收反射的波,并将其转化为有用的信息,显示设备则用于显示结果。
当雷达开始工作时,发射机会产生一束电磁波并将其发射出去。
这束电磁波会朝着预定方向传播,直到遇到目标或者被地物等障碍物反射回来。
当反射波回到雷达时,接收机会接收到这些波,并将其转换成电信号。
在雷达中,发射和接收都是由一个共同的天线完成的。
天线既可以用来发射电磁波,也可以用来接收反射回来的波。
雷达系统中的天线通常由一个或多个指向性的发射和接收元件组成,以便能够在特定的方向上进行探测。
接收到的反射波经过放大和处理后,可以提供目标的位置、速度、大小等相关信息。
雷达通过测量从发射到接收的时间来确定目标的距离。
速度可以通过测量反射波的频率变化来确定,而目标的大小和形状可以根据反射波的幅度和形态来推断。
雷达的探测范围受到波的频率、功率和天线的特性等多种因素的影响。
通常来说,更高频率的波具有更高的分辨率,但也更容易被地物散射吸收,限制了其探测范围。
同时,雷达的探测范围还受到天线高度、大气传播条件和目标表面反射能力等因素的影响。
雷达技术的不断发展使其在军事、气象、导航、交通等领域得到了广泛应用。
例如,在军事领域,雷达被用于目标探测、导航、火控等方面。
在气象领域,雷达可以用于检测降水、探测风暴等。
在导航和交通控制中,雷达可以用于飞行器和船只的导航和交通管制。
总之,雷达是一种利用电磁波进行探测和测量的仪器。
雷达的基本工作原理
雷达是一种利用电磁波进行探测和测距的设备,其基本工作原理可以分为发射、接收和处理三个步骤。
首先,雷达通过发射器产生一束电磁波。
发射时,雷达通过天线将电磁波传送到空间中。
这些电磁波可以是激光或微波等,具体的频率和波长取决于雷达的用途和工作环境。
接下来,当发射的电磁波遇到一个目标时,一部分电磁波会被目标反射回来。
被反射回来的电磁波会被雷达的接收器检测到。
接收器中的接收天线会接收到这些反射回来的电磁波信号。
随后,接收到的信号会被雷达的接收器放大,并经过滤波和解调等处理步骤。
然后,处理后的信号会被传输给雷达系统的显示器,以展示出目标的位置和其他相关信息。
综上所述,雷达的基本工作原理就是通过发射电磁波,接收并处理目标反射回来的电磁波信号,从而实现目标的探测和测距。
这一原理使雷达在军事、导航、气象和航空等领域起到了重要的作用。
雷达的原理及应用雷达是一种常用的无线电技术,通过发送射频信号并接收其反射回来的信号,来探测和测量目标物体的位置、速度和其他特征。
雷达的原理主要基于射频信号的传播速度和反射原理。
雷达的工作原理基于以下几个步骤:首先,雷达发射器会向目标物体发送一个短脉冲射频信号。
然后,射频信号会在目标物体上反射,并一部分返回到雷达接收器上。
接收器会通过分析接收到的信号的时间延迟、频率和相位等信息,来计算出目标物体与雷达的距离、速度等特征。
根据接收到的信号强度,雷达还可以判断目标物体的大小和形状等特性。
雷达有广泛的应用领域,下面是一些常见的应用:1.天气预报:气象雷达可以引用雷达原理来探测降水,监测降雨的位置、强度和移动速度。
这对于预测天气变化、洪水预警和农业灌溉等方面都非常重要。
2.航空导航:雷达在航空领域中应用广泛,如飞行器导航和着陆辅助。
它可以帮助飞行员确定飞行器与地面、其他飞行器和障碍物之间的距离,以提供航行和防撞警告。
3.军事应用:雷达在军事领域中被广泛应用于目标侦察、导弹导航和火控系统。
它可以在夜间或恶劣天气条件下探测敌方飞机、船只和地面目标,为军事行动提供重要的情报和战术支持。
4.交通监测:雷达可用于交通监测和管理,如交通流量控制和车辆速度监测。
通过确定车辆之间的间距和速度,雷达可以帮助监测交通流量,减少拥堵和交通事故的发生。
5.障碍物检测:雷达可以用于检测静止或移动的障碍物,如建筑物、山脉、冰山等。
它在船舶、无人机和汽车等的自动导航和避障系统中扮演着重要角色。
总结来说,雷达的原理是利用射频信号的传播和反射来测量目标物体的位置、速度和其他特征。
它的应用广泛,在气象、航空、军事、交通、导航和避障等领域都发挥着重要作用。
雷达探测原理
雷达探测原理是通过发射一束电磁波(通常为无线电波),然后接收其反射后返回的信号来确定目标的位置、速度和其他属性。
雷达系统由发射机、接收机和信号处理器组成。
工作时,雷达首先利用发射机产生一束电磁波,并通过天线将其发射出去。
这束电磁波被称为脉冲信号,其频率和持续时间取决于雷达系统的设计。
一旦脉冲信号遇到目标物体,一部分能量将被反射回雷达系统。
这些反射信号被接收机接收,并通过信号处理器进行分析和处理。
信号处理器会计算出反射信号的时间延迟,即目标物体与雷达系统之间的距离。
它还会分析信号的频率和幅度变化,以确定目标的速度和其他特征。
基本原理是利用电磁波的特性,根据电磁波传播的速度恒定不变,通过测量反射信号的时间延迟,可以计算目标与雷达的距离。
同时,由于目标物体对电磁波的反射和散射特性与其形状、材料和表面粗糙度等有关,通过分析反射信号的频率和幅度变化,可以获取目标的特征信息。
雷达探测原理被广泛应用于气象预报、航空航天、军事防卫、交通监控等领域。
其高精度的测距和测速能力使其成为一种重要的探测工具。
雷达发明原理
雷达是一种利用电磁波来探测、测量和定位目标的技术,其发明原理主要包括以下几个方面:
发射原理:雷达通过发射电磁波(一般是微波),将信号发射出去,然后由目标反射回来,形成回波信号。
雷达发射的电磁波的频率和功率等参数取决于所需的探测距离和目标特性等因素。
接收原理:雷达接收到反射回来的回波信号后,将信号通过接收机进行放大、滤波和解调等处理,以提取出目标的信息和特征。
在信号处理过程中,也需要考虑到信噪比等因素的影响,以保证信号的准确性和可靠性。
雷达测距原理:雷达通过测量电磁波发射和接收之间的时间差,以计算出目标与雷达之间的距离。
通常,雷达的测距精度取决于电磁波的频率和功率、目标反射面积和形状等因素。
雷达测速原理:雷达还可以利用多普勒效应来测量目标的速度。
当目标靠近雷达时,反射回来的回波信号的频率会比发射时高,而当目标远离雷达时,回波信号的频率则会比发射时低,根据这个频率变化的差异,可以计算出目标的速度。
综上所述,雷达的发明原理是利用电磁波发射、接收和处理的方法,以实现对目标的探测、测量和定位等功能,其中包括雷达发射原理、接收原理、雷达测距原理和雷达测速原理等方面的内容。
雷达测距工作原理雷达是一种常用的测距设备,通过发送电磁波并接收其反射信号来实现目标位置的测量。
雷达测距的工作原理涉及到电磁波传播、反射信号接收和测量计算等过程。
本文将详细介绍雷达测距的工作原理。
一、电磁波传播过程雷达测距主要利用无线电波在空间中传播的特性。
当雷达发射器输入电磁信号时,电磁波以光速传播,经过一定的时间后达到目标物体。
这里的时间可以通过测量发射和接收信号之间的时差来确定。
二、反射信号接收过程当电磁波与目标物体相遇时,部分能量会被目标物体吸收,而另一部分则会被反射回来。
雷达接收器会感应到这些反射信号,并将其转化为电信号进行处理。
反射信号的强度与目标物体的特性、距离和波长等因素相关。
三、测量计算过程通过测量发射信号和接收信号之间的时间差,可以得到电磁波传播的时间。
由于我们已知电磁波的传播速度是光速,可以利用这个时间和速度关系计算出目标物体与雷达的距离。
常用的计算方法有时差法、频率测量法和相位测量法等。
四、应用领域雷达测距广泛应用于许多领域。
在军事上,雷达测距可以用于敌我识别、导弹制导和目标跟踪等。
在民用领域,雷达测距可用于航空、航海、交通和天气等领域。
无论是在军事还是民用领域,雷达测距都发挥着重要的作用。
总结:雷达测距的工作原理涉及到电磁波传播、反射信号接收和测量计算等过程。
通过测量发射信号和接收信号之间的时间差,可以计算出目标物体与雷达的距离。
雷达测距广泛应用于军事和民用领域。
这一技术的发展对于提高探测精度、增强安全性和提供实时信息具有重要意义。

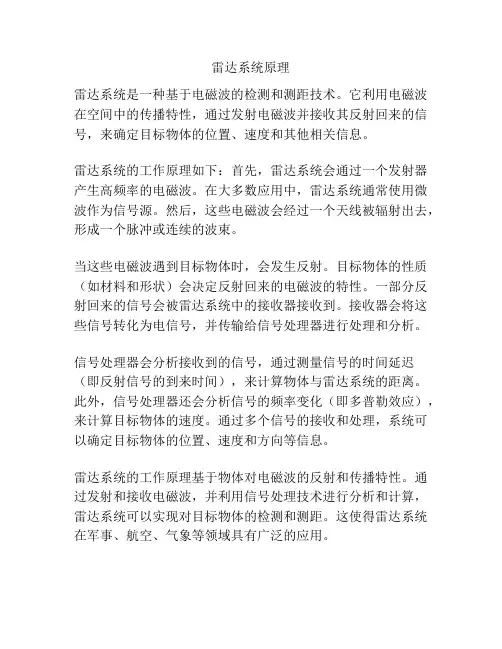

雷达系统原理
雷达系统是一种基于电磁波的检测和测距技术。
它利用电磁波在空间中的传播特性,通过发射电磁波并接收其反射回来的信号,来确定目标物体的位置、速度和其他相关信息。
雷达系统的工作原理如下:首先,雷达系统会通过一个发射器产生高频率的电磁波。
在大多数应用中,雷达系统通常使用微波作为信号源。
然后,这些电磁波会经过一个天线被辐射出去,形成一个脉冲或连续的波束。
当这些电磁波遇到目标物体时,会发生反射。
目标物体的性质(如材料和形状)会决定反射回来的电磁波的特性。
一部分反射回来的信号会被雷达系统中的接收器接收到。
接收器会将这些信号转化为电信号,并传输给信号处理器进行处理和分析。
信号处理器会分析接收到的信号,通过测量信号的时间延迟(即反射信号的到来时间),来计算物体与雷达系统的距离。
此外,信号处理器还会分析信号的频率变化(即多普勒效应),来计算目标物体的速度。
通过多个信号的接收和处理,系统可以确定目标物体的位置、速度和方向等信息。
雷达系统的工作原理基于物体对电磁波的反射和传播特性。
通过发射和接收电磁波,并利用信号处理技术进行分析和计算,雷达系统可以实现对目标物体的检测和测距。
这使得雷达系统在军事、航空、气象等领域具有广泛的应用。
雷达技术的工作原理雷达技术是一种经典的电子技术,用于探测目标物体。
它主要使用电磁波技术,通过发送和接收电磁波,确定目标物体的坐标、速度和其他特征信息。
本文将详细介绍雷达技术的工作原理。
一、雷达的工作原理1.1 发射信号雷达系统的发射装置通常由高功率的放大器、天线、发射器和控制电路等组成。
当雷达系统开始工作时,控制信号将通过放大器控制发射器发射出一个探测信号,这个信号被称为“脉冲”,脉冲通常是已知的电磁波,在频率和波形上有一定的规律性。
1.2 传播和接收信号脉冲信号通过天线向前传播,当它遇到目标物体时,一部分信号会被反射回来,称其为“回波”。
雷达系统的接收器会接收到反射回来的脉冲信号,并将它们转换成相应的电信号。
1.3 处理信号接收到回波信号后,雷达系统需要根据脉冲的传输时间和其他参数来计算目标物体的距离、速度和其他重要参数。
雷达系统的计算机会根据接收到的信号和发射信号之间的时间延迟来计算干涉波程和回波的时间差,进而计算出目标物体的距离。
同时,计算机还会对反射回来的信号进行信号处理,比如增益控制、滤波和压缩等,从而得到更清晰、更准确的目标物体信息。
1.4 显示目标信息雷达系统在计算出目标物体信息后,需要将这些信息展示给操作员,现代雷达系统通常使用计算机技术来进行目标物体的图像化表示。
计算机可以根据雷达检测到的目标物体位置来在显示器上显示出目标物体的位置、轨迹和速度等。
二、雷达技术的分类雷达技术通过发射信号的不同,可以分为两类:连续波雷达和脉冲雷达。
2.1 连续波雷达连续波雷达系统可以不断地发射电磁波,通过接收到的回波来确定目标物体的距离和位置等。
最早的雷达系统就是连续波雷达,但由于其无法确定目标物体的速度和其他特征,因此现在已不常用。
2.2 脉冲雷达脉冲雷达系统则是在发射一个脉冲信号后等待反射信号的回波,从而确定目标物体的距离、速度和其他特征信息。
脉冲雷达可以获得更加准确和丰富的目标物体信息,并已成为现代雷达系统中最常用的一种雷达系统。
雷达工作原理
雷达是一种利用无线电波进行探测和测距的设备,它可以在不同天气和光照条
件下工作,并且在航空、航海、军事和气象等领域有着广泛的应用。
雷达的工作原理主要包括发射、接收和信号处理三个方面。
首先,雷达通过发射无线电波来探测目标。
当雷达系统工作时,发射机会产生
一定频率和功率的无线电波,然后将这些无线电波发送到空中或水面上的目标物体。
这些无线电波会以一定的速度在空间中传播,并且在遇到目标物体时会发生反射。
接收机会接收到这些反射回来的无线电波,并将其转化为电信号。
其次,雷达接收到反射回来的无线电波后,会进行信号处理。
接收机会将接收
到的电信号进行放大、滤波和解调等处理,然后将其转化为目标物体的相关信息,如距离、速度、方向等。
这些信息将被传输到雷达显示器上,并显示给操作人员进行观测和分析。
最后,雷达的工作原理还涉及到无线电波的传播特性。
无线电波在空间中传播
时会遇到折射、反射和衍射等现象,这些现象会影响到雷达系统的探测范围、分辨率和精度。
因此,雷达的工作原理还包括对无线电波传播特性的研究和分析,以确保雷达系统能够准确地探测和测距目标物体。
总的来说,雷达的工作原理是通过发射、接收和信号处理来实现对目标物体的
探测和测距。
同时,还需要对无线电波的传播特性进行深入的研究和分析,以确保雷达系统能够在不同环境下稳定、准确地工作。
雷达作为一种重要的探测设备,在各个领域都有着重要的应用价值,其工作原理的深入理解对于提高雷达系统的性能和精度具有重要意义。
雷达技术原理雷达技术是一种利用电磁波进行探测和测距的技术,广泛应用于军事、航空、航海、气象等领域。
雷达技术的原理是利用发射的电磁波与目标物体相互作用,通过接收回波信号来获取目标的位置、速度和其他相关信息。
下面我们将详细介绍雷达技术的原理。
首先,雷达系统由发射机、天线、接收机和信号处理系统组成。
发射机产生并发射一定频率和脉冲宽度的电磁波,天线用来发射和接收电磁波,接收机接收并处理回波信号,信号处理系统对接收到的信号进行处理分析。
其次,雷达技术的原理是基于电磁波在空间中的传播和反射特性。
当发射的电磁波遇到目标物体时,部分电磁波被目标物体反射回来,形成回波信号。
雷达系统通过接收天线接收到的回波信号,并利用信号处理系统对回波信号进行分析处理,从而获取目标的位置、速度等信息。
另外,雷达技术的原理还涉及到电磁波的特性和传播规律。
电磁波在空间中传播具有一定的速度和衰减特性,不同频率的电磁波在空间中的传播特性也不同。
雷达系统需要根据目标距离、大小等因素来选择合适的频率和脉冲宽度,以实现对目标的精确探测和测距。
此外,雷达技术的原理还包括目标的探测和识别。
雷达系统通过对接收到的回波信号进行处理分析,可以实现对目标的探测和识别。
根据回波信号的强度、频率、相位等特性,可以判断目标的距离、速度、大小和形状等信息。
最后,雷达技术的原理还涉及到信号处理和数据处理技术。
雷达系统通过信号处理系统对接收到的回波信号进行滤波、放大、解调等处理,提取出目标的信息。
同时,雷达系统还需要对获取的目标信息进行数据处理和分析,以实现对目标的跟踪和识别。
总之,雷达技术的原理是基于电磁波的传播和反射特性,通过发射和接收电磁波来实现对目标的探测和测距。
雷达技术在军事、航空、航海等领域具有重要的应用价值,对于提高信息获取和目标识别能力具有重要意义。
希望本文对雷达技术的原理有所帮助,谢谢阅读!。
