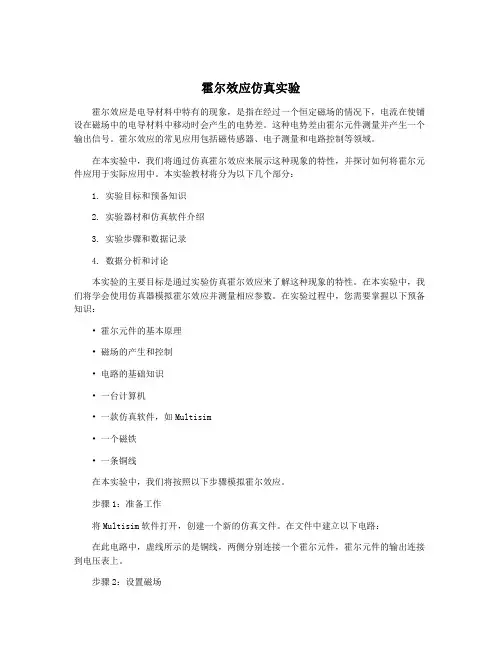

霍尔效应仿真实验霍尔效应是电导材料中特有的现象,是指在经过一个恒定磁场的情况下,电流在使铺设在磁场中的电导材料中移动时会产生的电势差。
这种电势差由霍尔元件测量并产生一个输出信号。
霍尔效应的常见应用包括磁传感器、电子测量和电路控制等领域。
在本实验中,我们将通过仿真霍尔效应来展示这种现象的特性,并探讨如何将霍尔元件应用于实际应用中。
本实验教材将分为以下几个部分:1. 实验目标和预备知识2. 实验器材和仿真软件介绍3. 实验步骤和数据记录4. 数据分析和讨论本实验的主要目标是通过实验仿真霍尔效应来了解这种现象的特性。
在本实验中,我们将学会使用仿真器模拟霍尔效应并测量相应参数。
在实验过程中,您需要掌握以下预备知识:• 霍尔元件的基本原理• 磁场的产生和控制• 电路的基础知识• 一台计算机• 一款仿真软件,如Multisim• 一个磁铁• 一条铜线在本实验中,我们将按照以下步骤模拟霍尔效应。
步骤1:准备工作将Multisim软件打开,创建一个新的仿真文件。
在文件中建立以下电路:在此电路中,虚线所示的是铜线,两侧分别连接一个霍尔元件,霍尔元件的输出连接到电压表上。
步骤2:设置磁场将磁铁靠近霍尔元件,以产生一个磁场。
此时,计算机屏幕上应该出现一个霍尔效应输出电压。
记录下电压表读数。
步骤3:改变霍尔元件位置将霍尔元件移动到不同位置,并再次记录电压表的读数。
将数据记录下来,并进行比较和分析。
步骤4:改变磁场强度改变磁铁的位置和距离,以改变磁场的强度。
在极端情况下,将磁铁完全移开霍尔元件,以检测是否有任何输出。
将数据记录下来,并进行比较和分析。
在本实验的数据分析和讨论中,需要计算电压表的读数,以确定霍尔元件的输出Voltage(V)。
使用以下公式可以计算:V = IRB/K其中:• I是经过铜线的电流(A)• B是磁场的强度(T)• K是霍尔元件的灵敏度(V/A/T)通过比较不同的磁场强度和霍尔元件位置测量得出的输出电压,并分析数据,可以确定霍尔元件的位置和灵敏度对输出的影响。

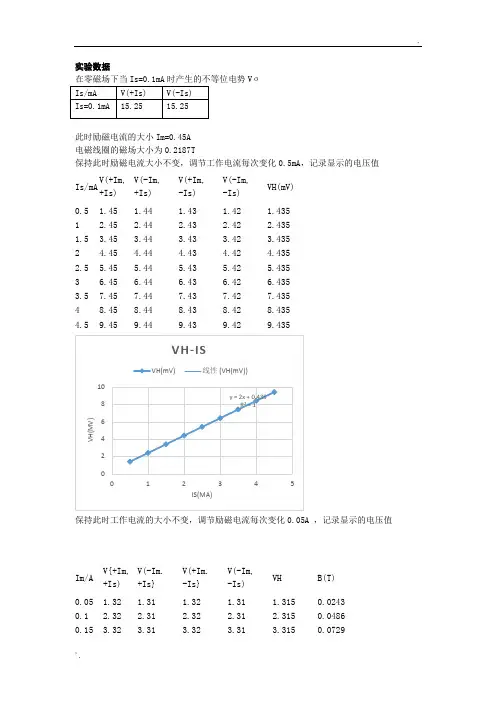

实验数据V σ此时励磁电流的大小Im=0.45A 电磁线圈的磁场大小为0.2187T保持此时励磁电流大小不变,调节工作电流每次变化0.5mA ,记录显示的电压值Is/mAV(+Im, +Is) V(-Im, +Is) V(+Im, -Is) V(-Im, -Is) VH(mV) 0.5 1.45 1.44 1.43 1.42 1.435 1 2.45 2.44 2.43 2.42 2.435 1.5 3.45 3.44 3.43 3.42 3.435 2 4.45 4.44 4.43 4.42 4.435 2.5 5.45 5.44 5.43 5.42 5.435 3 6.45 6.44 6.43 6.42 6.435 3.5 7.45 7.44 7.43 7.42 7.435 48.45 8.44 8.43 8.42 8.435 4.5 9.459.449.439.429.435保持此时工作电流的大小不变,调节励磁电流每次变化0.05A ,记录显示的电压值Im/AV{+Im, +Is) V(-Im. +Is}V(+Im. -Is} V(-Im, -Is) VH B(T) 0.05 1.32 1.31 1.32 1.31 1.315 0.0243 0.1 2.322.31 2.32 2.31 2.315 0.0486 0.153.323.313.323.313.3150.07290.2 4.32 4.31 4.32 4.31 4.315 0.0972 0.25 5.32 5.31 5.32 5.31 5.315 0.1215 0.3 6.32 6.31 6.32 6.31 6.315 0.1458 0.35 7.32 7.31 7.32 7.31 7.315 0.1701 0.48.328.31 8.32 8.31 8.315 0.1944 0.45 9.329.319.329.319.3150.2187结论通过以上测星值计算可得到霍尔元件的霍尔系数cul /5m 0.00454229RH 3= 通过以上测星值计算可得到霍尔元件的载流子类型P 型通过以上测星值计算可得到霍尔元件的载流子浓度-321m 101.37424n ⨯= 通过以上测星值计算可得到霍尔元件的电导率m 1754.982887-1Ω=σ通过以上测星值计算可得到霍尔元件的载流子迁移率Sec V ⨯=/1m 3.429355282μ 误差分析VH-Is 与VH-Is 曲线线性性质非常好,体现了仿真实验的理想性。

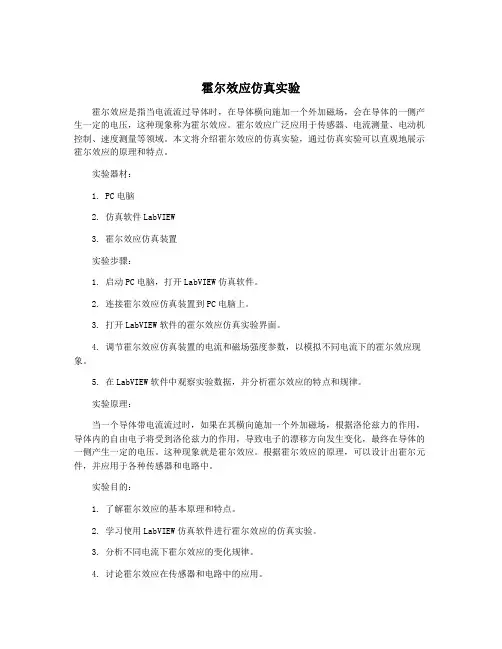

霍尔效应仿真实验霍尔效应是指当电流流过导体时,在导体横向施加一个外加磁场,会在导体的一侧产生一定的电压,这种现象称为霍尔效应。
霍尔效应广泛应用于传感器、电流测量、电动机控制、速度测量等领域。
本文将介绍霍尔效应的仿真实验,通过仿真实验可以直观地展示霍尔效应的原理和特点。
实验器材:1. PC电脑2. 仿真软件LabVIEW3. 霍尔效应仿真装置实验步骤:1. 启动PC电脑,打开LabVIEW仿真软件。
2. 连接霍尔效应仿真装置到PC电脑上。
3. 打开LabVIEW软件的霍尔效应仿真实验界面。
4. 调节霍尔效应仿真装置的电流和磁场强度参数,以模拟不同电流下的霍尔效应现象。
5. 在LabVIEW软件中观察实验数据,并分析霍尔效应的特点和规律。
实验原理:当一个导体带电流流过时,如果在其横向施加一个外加磁场,根据洛伦兹力的作用,导体内的自由电子将受到洛伦兹力的作用,导致电子的漂移方向发生变化,最终在导体的一侧产生一定的电压。
这种现象就是霍尔效应。
根据霍尔效应的原理,可以设计出霍尔元件,并应用于各种传感器和电路中。
实验目的:1. 了解霍尔效应的基本原理和特点。
2. 学习使用LabVIEW仿真软件进行霍尔效应的仿真实验。
3. 分析不同电流下霍尔效应的变化规律。
4. 讨论霍尔效应在传感器和电路中的应用。
实验过程中,我们调节不同的电流和磁场强度参数,观察实验数据并分析霍尔效应的特点和规律。
通过仿真实验,可以直观地展示霍尔效应的原理和特点,增强学生对霍尔效应的理解和掌握。
霍尔效应仿真实验的结果分析:1. 随着电流的增大,霍尔效应产生的电压也随之增大,这是因为电流的增大会增强导体内自由电子的漂移速度,从而增大在导体一侧产生的电压。
2. 随着外加磁场强度的增大,导体一侧产生的电压也随之增大,这是因为外加磁场的增大会增强自由电子受到的洛伦兹力,从而增大在导体一侧产生的电压。
3. 在一定的电流和磁场强度范围内,霍尔效应的电压呈线性变化,可以通过实验数据拟合得到霍尔系数,用于后续的应用。

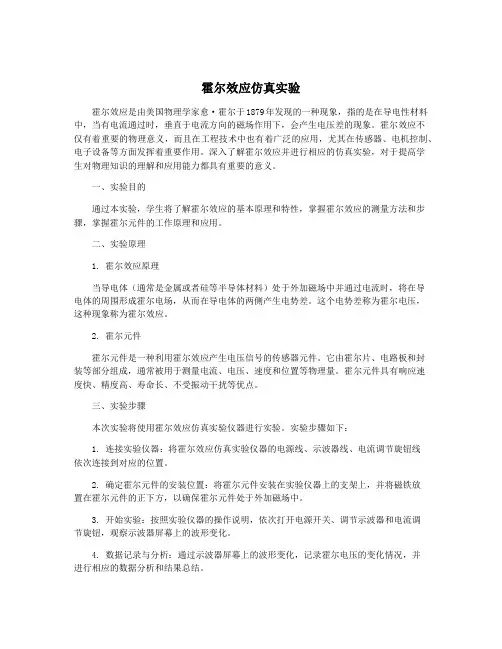

霍尔效应仿真实验霍尔效应是由美国物理学家愈·霍尔于1879年发现的一种现象,指的是在导电性材料中,当有电流通过时,垂直于电流方向的磁场作用下,会产生电压差的现象。
霍尔效应不仅有着重要的物理意义,而且在工程技术中也有着广泛的应用,尤其在传感器、电机控制、电子设备等方面发挥着重要作用。
深入了解霍尔效应并进行相应的仿真实验,对于提高学生对物理知识的理解和应用能力都具有重要的意义。
一、实验目的通过本实验,学生将了解霍尔效应的基本原理和特性,掌握霍尔效应的测量方法和步骤,掌握霍尔元件的工作原理和应用。
二、实验原理1. 霍尔效应原理当导电体(通常是金属或者硅等半导体材料)处于外加磁场中并通过电流时,将在导电体的周围形成霍尔电场,从而在导电体的两侧产生电势差。
这个电势差称为霍尔电压,这种现象称为霍尔效应。
2. 霍尔元件霍尔元件是一种利用霍尔效应产生电压信号的传感器元件。
它由霍尔片、电路板和封装等部分组成,通常被用于测量电流、电压、速度和位置等物理量。
霍尔元件具有响应速度快、精度高、寿命长、不受振动干扰等优点。
三、实验步骤本次实验将使用霍尔效应仿真实验仪器进行实验。
实验步骤如下:1. 连接实验仪器:将霍尔效应仿真实验仪器的电源线、示波器线、电流调节旋钮线依次连接到对应的位置。
2. 确定霍尔元件的安装位置:将霍尔元件安装在实验仪器上的支架上,并将磁铁放置在霍尔元件的正下方,以确保霍尔元件处于外加磁场中。
3. 开始实验:按照实验仪器的操作说明,依次打开电源开关、调节示波器和电流调节旋钮,观察示波器屏幕上的波形变化。
4. 数据记录与分析:通过示波器屏幕上的波形变化,记录霍尔电压的变化情况,并进行相应的数据分析和结果总结。
四、实验结果分析通过实验,我们可以观察到以下现象:1. 当电流通过霍尔元件时,示波器屏幕上出现一定的霍尔电压波形。
2. 随着外加磁场强度的变化,霍尔电压的大小和波形也相应发生变化。
3. 通过数据分析和结果总结,我们可以得出霍尔效应的一些基本特性,如霍尔电压与电流、磁场强度的关系等。
大学物理实验报告【实验名称】霍尔效应【实验目的】1.了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2.学习用“对称测量法”消除付效应的影响,测量试样的VH—IS;和VH—IM 曲线。
3.确定试样的导电类型、载流子浓度以及迁移率。
【实验仪器】霍尔效应实验仪【实验原理】霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场,即霍尔电场。
对于图1(a)所示的N型半导体试样,若在X方向通以电流1s,在Z方向加磁场B,试样中载流子(电子)将受洛仑兹力F B= e v B (1)则在Y方向即试样A、A'电极两侧就开始聚积异号电荷而产生相应的附加电场一霍尔电场。
电场的指向取决于试样的导电类型。
对N型试样,霍尔电场逆Y方向,P 型试样则沿Y方向,有:Is (X)、B (Z) E H (Y) <0 (N型)E H (Y) >0 (P型)显然,该电场是阻止载流子继续向侧面偏移,当载流子所受的横向电场力HeE与洛仑兹力eVB相等时,样品两侧电荷的积累就达到平衡,故有HeE= B v e(2)其中HE为霍尔电场,v是载流子在电流方向上的平均漂移速度。
设试样的宽为b,厚度为d,载流子浓度为n,则bdvneIs=(3)由(2)、(3)两式可得dBIRdBInebEV SHSHH===1(4)即霍尔电压HV(A、A'电极之间的电压)与IsB乘积成正比与试样厚度成反比。
.) (mA IS)(1mvV)(2mvV)(3mvV)(4mvV)(44321mvVVVVVR-+-=BIS++...BIS-+...BIS+-...BIS--...1.00 4.09 4.02 4.02 4.11 0.041.50 6.15 6.03 6.06 6.18 0.062.00 8.21 8.3 8.04 8.20 0.0852.50 10.25 10.06 10.04 10.27 0.1053.00 12.33 12.05 12.05 12.29 0.1304.00 16.39 16.07 16.09 16.41 0.160)(mA IM)(1mvV)(2mvV)(3mvV)(4mvV)(44321mvVVVVVH-+-=BIS++...BIS-+...BIS+-...BIS--...0.300 4.18 4.02 3.95 4.18 0.0975 0.400 5.52 5.37 5.30 5.49 0.0850.500 6.84 6.68 6.67 6.84 0.08250.600 8.19 8.04 8.03 8.21 0.08250.700 9.55 9.04 9.38 9.55 0.1700.800 10.90 10.75 10.74 10.92 0.0825mvV1.167=σmmd5.0=mml3=mmb5=TAKGSB364.0/64.3==由公式ccmBIdVRSHH/0549.01036401105.004.0103848=⨯⨯⨯⨯=⨯=-由公式1719108.8106.10549.011--⨯=⨯⨯==eRnH由公式63.143105.051.167233=⨯⨯⨯⨯==-SVlISσσ西门子/米由公式89.763.1430549.0=⨯==σμHR.【小结与讨论】(1)了解了霍尔效应实验原理以及有关霍尔器件丢材料的要求的知识,了解到一些物理量比如说霍尔系数,迁移率,电导率霍尔灵敏度等(2)如何判别霍尔元件的载流子类型?讨论知道电流方向一定,载流子的受力方向就一定,载流子会在受力方向积累,然后观测其正负。

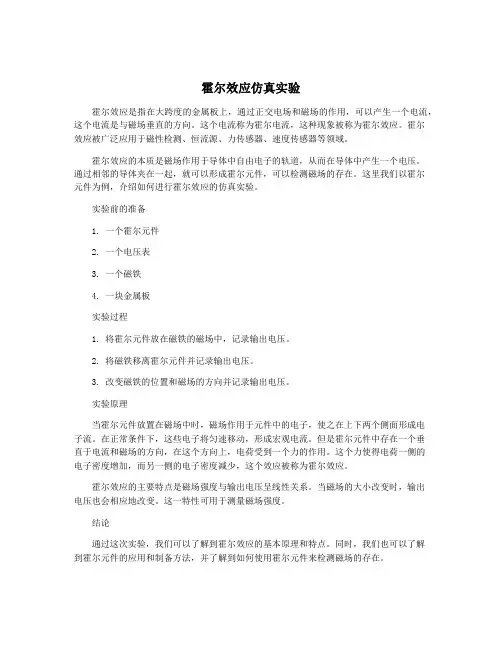

霍尔效应仿真实验霍尔效应是指在大跨度的金属板上,通过正交电场和磁场的作用,可以产生一个电流,这个电流是与磁场垂直的方向。
这个电流称为霍尔电流,这种现象被称为霍尔效应。
霍尔效应被广泛应用于磁性检测、恒流源、力传感器、速度传感器等领域。
霍尔效应的本质是磁场作用于导体中自由电子的轨道,从而在导体中产生一个电压。
通过相邻的导体夹在一起,就可以形成霍尔元件,可以检测磁场的存在。
这里我们以霍尔元件为例,介绍如何进行霍尔效应的仿真实验。
实验前的准备1. 一个霍尔元件2. 一个电压表3. 一个磁铁4. 一块金属板实验过程1. 将霍尔元件放在磁铁的磁场中,记录输出电压。
2. 将磁铁移离霍尔元件并记录输出电压。
3. 改变磁铁的位置和磁场的方向并记录输出电压。
实验原理当霍尔元件放置在磁场中时,磁场作用于元件中的电子,使之在上下两个侧面形成电子流。
在正常条件下,这些电子将匀速移动,形成宏观电流。
但是霍尔元件中存在一个垂直于电流和磁场的方向,在这个方向上,电荷受到一个力的作用。
这个力使得电荷一侧的电子密度增加,而另一侧的电子密度减少,这个效应被称为霍尔效应。
霍尔效应的主要特点是磁场强度与输出电压呈线性关系。
当磁场的大小改变时,输出电压也会相应地改变。
这一特性可用于测量磁场强度。
结论通过这次实验,我们可以了解到霍尔效应的基本原理和特点。
同时,我们也可以了解到霍尔元件的应用和制备方法,并了解到如何使用霍尔元件来检测磁场的存在。
在实际应用中,霍尔元件可以用于温度测量、流量测量、速度测量、旋转角度等方面。
霍尔元件的高精度、高稳定性和灵敏度等特点,使其成为无线电、通信、汽车、机械等行业不可或缺的关键元件。
实验三(1)霍尔式传感器的特性—直流激励(综合性)姓名:学号:班级:实验目的:了解霍尔式传感器的原理与特性所需单元及附件:霍尔片、磁路系统、电桥、差动放大器、F/V表、直流稳压电源、测微头、振动平台、主、副电源。
旋钮初始位置:差动放大器增益旋钮打到最小,电压表置20V档,直流稳压电源置2V档,主、副电源关闭。
实验原理:根据霍尔效应,霍尔电动势U=KIB,当霍尔元件处于梯度磁场中运动时就会输出霍尔电动势,霍尔电动势的大小与位移x有关,当激励电流核定不变时,磁感应强度在一定范围内与位移量呈线性关系。
实验步骤:(1)了解霍尔式传感器的结构及实验仪上的安装位置,熟悉实验面板上霍尔片的符号。
霍尔片安装在实验仪的振动圆盘上,两个半圆永久磁钢固定在实验仪的顶板上,二者组合成霍尔传感器。
(2)开启主、副电源将差动放大器调零后,增益置最小,关闭主电源,根据图3-1接线,W1、r为电桥单元的直流电桥平衡网络。
图3-1霍尔式传感器的特性—直流激励(3)装好测微头,调节测微头与振动台吸合并使霍尔片置于半圆磁钢上下正中位置。
(4)开启主、副电源调整W1使电压表指示为零。
(5)上下旋动测微头,记下电压表的读数,建议每0.1mm读一个数,将读数填入表中。
实验结果及分析:1、2、作出V-X曲线指出线性范围,求出灵敏度,关闭主、副电源。
实验三(2)霍尔式传感器的应用—电子秤(综合性)实验目的:了解霍尔式传感器在静态测量中的应用。
所需单元及部件:霍尔片、磁路系统、差动放大器、直流稳压电源、电桥、砝码、F /V 表(电压表)、主、副电源、振动平台。
有关旋钮初始位置:直流稳压电源2V,电压表2V档,主、副电源关闭。
实验步骤:(1)开启主、副电源将差动放大器调零,关闭主、副电源。
(2)调节测微头脱离平台并远离振动台。
(3)按图3-1接线,开启主、副电源,将系统调零。
(4)差动放大器增益调至最小位置,然后不再改变。
(5)在称重平台上放上砝码,填入下表。
霍尔传感器实验报告霍尔传感器实验报告引言:霍尔传感器是一种广泛应用于工业控制、汽车电子、医疗设备等领域的传感器。
它利用霍尔效应来测量磁场的强度和方向,具有高精度、高灵敏度和无接触的特点。
本实验旨在通过实际操作和数据分析,深入了解霍尔传感器的原理和应用。
实验目的:1. 理解霍尔效应的基本原理;2. 掌握霍尔传感器的使用方法;3. 分析霍尔传感器在不同应用场景下的特点和优势。
实验器材和方法:1. 实验器材:- 霍尔传感器模块- 磁铁- 电源- 示波器- 电阻箱- 连接线等2. 实验方法:- 将霍尔传感器模块连接至电源和示波器,并调整合适的工作电压;- 在不同距离和角度下,用磁铁靠近霍尔传感器,记录示波器上的输出信号;- 调节电阻箱的阻值,观察霍尔传感器输出信号的变化;- 分析实验数据,总结霍尔传感器的特性和应用。
实验结果与讨论:1. 霍尔效应的观察:在实验中,我们发现当磁铁靠近霍尔传感器时,示波器上的输出信号会有明显的变化。
这是因为霍尔传感器感受到磁场的作用,产生霍尔电压,从而改变输出信号。
通过改变磁铁的距离和角度,我们可以观察到输出信号的不同变化趋势,验证了霍尔效应的存在。
2. 霍尔传感器的特性:- 灵敏度高:霍尔传感器对磁场的变化非常敏感,能够精确测量磁场的强度和方向;- 无接触式:与传统的接触式传感器相比,霍尔传感器无需物理接触被测物体,避免了磨损和干扰;- 快速响应:霍尔传感器的输出信号响应速度快,适用于需要实时监测和控制的场景;- 可靠性高:由于无机械部件,霍尔传感器具有较长的使用寿命和较高的可靠性。
3. 霍尔传感器的应用:- 工业控制:霍尔传感器可用于测量电机的转速和位置,实现精确的运动控制; - 汽车电子:霍尔传感器可用于测量车速、转向角度等,实现车辆的智能化和安全性控制;- 医疗设备:霍尔传感器可用于测量人体生理参数,如心率、血压等,辅助医疗诊断和监测。
结论:本实验通过对霍尔传感器的实际操作和数据分析,深入了解了霍尔传感器的原理和应用。
霍尔式传感器实验报告霍尔式传感器实验报告引言:霍尔式传感器是一种常见的磁敏传感器,能够通过测量磁场的变化来实现电信号的转换。
本实验旨在通过对霍尔式传感器的实际应用进行研究,探讨其原理和特性。
一、实验目的本实验的目的是了解霍尔式传感器的工作原理、特性和应用,并通过实际操作来验证其测量效果。
二、实验器材和方法1. 实验器材:- 霍尔式传感器模块- 磁铁- 数字万用表- 电源- 连接线等2. 实验方法:1)将霍尔式传感器模块与电源和数字万用表连接。
2)将磁铁靠近传感器模块,并记录读数。
3)改变磁铁与传感器的距离,再次记录读数。
4)改变磁铁的位置和方向,记录读数。
5)分析实验数据,总结传感器的特性和应用。
三、实验结果与分析1. 实验数据记录:在实验过程中,我们记录了不同距离和位置下的传感器读数,并整理成下表:| 距离(cm) | 位置/方向 | 传感器读数(V) ||------------|-----------|----------------|| 10 | 垂直 | 1.2 || 10 | 平行 | 0.8 || 5 | 垂直 | 1.8 || 5 | 平行 | 0.6 || 2 | 垂直 | 2.5 || 2 | 平行 | 0.4 |2. 数据分析:通过对实验数据的分析,我们可以得出以下结论:- 霍尔式传感器对磁场的敏感度较高,距离越近,读数越大。
- 传感器的读数受磁场方向的影响,当磁铁与传感器平行时,读数较小;当磁铁与传感器垂直时,读数较大。
- 传感器的读数受磁场强度的影响,磁场越强,读数越大。
四、实验讨论1. 霍尔式传感器的特点:- 非接触式:传感器与被测物之间无需直接接触,不会产生摩擦或磨损。
- 高精度:传感器对磁场的测量精度较高,能够实时反馈磁场变化。
- 快速响应:传感器对磁场的变化能够迅速作出反应,适用于需要快速测量的场景。
- 可靠性高:传感器的结构简单,寿命长,工作稳定可靠。
2. 霍尔式传感器的应用:- 位置检测:通过测量磁场的变化,可以实时监测物体的位置,广泛应用于汽车、机械等领域。
仿真实验(霍尔效应)------霍尔效应1目的:(1)霍尔效应原理及霍尔元件有关参数的含义和作用)霍尔效应原理及霍尔元件有关参数的含义和作用(2)测绘霍尔元件的V H —Is Is,,V H —I M 曲线,了解霍尔电势差V H 与霍尔元件工作电流Is Is,磁场应强度,磁场应强度B 及励磁电流I M 之间的关系。
之间的关系。
(3)学习利用霍尔效应测量磁感应强度B 及磁场分布。
及磁场分布。
(4)学习用“对称交换测量法”消除负效应产生的系统误差。
)学习用“对称交换测量法”消除负效应产生的系统误差。
2简单的实验报告简单的实验报告 数据分析数据分析(1)实验原理霍尔效应从本质上讲,是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
霍尔效应从本质上讲,是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积,从而形成附加的横向电场。
如下图向上产生正负电荷在不同侧的聚积,从而形成附加的横向电场。
如下图(1)(1)(1)所示,磁场所示,磁场B 位于Z 的正向,与之垂直的半导体薄片上沿X 正向通以电流Is Is(称为工作电流),假设(称为工作电流),假设载流子为电子(载流子为电子(N N 型半导体材料),它沿着与电流Is 相反的X 负向运动。
由于洛仑兹力fL作用,电子即向图中虚线箭头所指的位于y 轴负方向的B 侧偏转,并使B 侧形成电子积累,而相对的A 侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力形成的反向电场力 f E 的作用。
随着电荷积累的增加,f E 增大,当两力大小相等(方向相反)时,相反)时, f L =-f E ,则电子积累便达到动态平衡。
这时在A 、B 两端面之间建立的电场称为霍尔电场E H ,相应的电势差称为霍尔电势V H 。
设电子按平均速度V ,向图示的X 负方向运动,在磁场B 作用下,所受洛仑兹力为:作用下,所受洛仑兹力为:f L =-e V B式中:式中:e e e 为电子电量,为电子电量,V 为电子漂移平均速度,为电子漂移平均速度,B B 为磁感应强度。

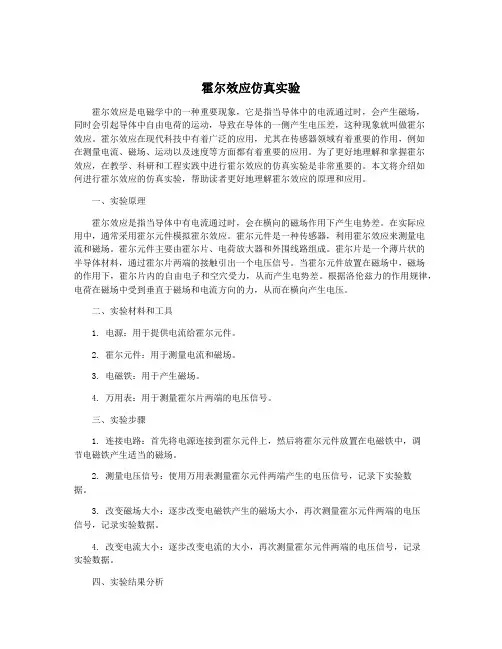

霍尔效应仿真实验霍尔效应是电磁学中的一种重要现象,它是指当导体中的电流通过时,会产生磁场,同时会引起导体中自由电荷的运动,导致在导体的一侧产生电压差,这种现象就叫做霍尔效应。
霍尔效应在现代科技中有着广泛的应用,尤其在传感器领域有着重要的作用,例如在测量电流、磁场、运动以及速度等方面都有着重要的应用。
为了更好地理解和掌握霍尔效应,在教学、科研和工程实践中进行霍尔效应的仿真实验是非常重要的。
本文将介绍如何进行霍尔效应的仿真实验,帮助读者更好地理解霍尔效应的原理和应用。
一、实验原理霍尔效应是指当导体中有电流通过时,会在横向的磁场作用下产生电势差。
在实际应用中,通常采用霍尔元件模拟霍尔效应。
霍尔元件是一种传感器,利用霍尔效应来测量电流和磁场。
霍尔元件主要由霍尔片、电荷放大器和外围线路组成。
霍尔片是一个薄片状的半导体材料,通过霍尔片两端的接触引出一个电压信号。
当霍尔元件放置在磁场中,磁场的作用下,霍尔片内的自由电子和空穴受力,从而产生电势差。
根据洛伦兹力的作用规律,电荷在磁场中受到垂直于磁场和电流方向的力,从而在横向产生电压。
二、实验材料和工具1. 电源:用于提供电流给霍尔元件。
2. 霍尔元件:用于测量电流和磁场。
3. 电磁铁:用于产生磁场。
4. 万用表:用于测量霍尔片两端的电压信号。
三、实验步骤1. 连接电路:首先将电源连接到霍尔元件上,然后将霍尔元件放置在电磁铁中,调节电磁铁产生适当的磁场。
2. 测量电压信号:使用万用表测量霍尔元件两端产生的电压信号,记录下实验数据。
3. 改变磁场大小:逐步改变电磁铁产生的磁场大小,再次测量霍尔元件两端的电压信号,记录实验数据。
4. 改变电流大小:逐步改变电流的大小,再次测量霍尔元件两端的电压信号,记录实验数据。
四、实验结果分析通过实验数据的分析,我们可以得出以下结论:1. 霍尔元件的输出电压信号与磁场大小成正比,电流大小也成正比。
这符合霍尔效应的基本原理。
2. 通过分析实验数据,我们可以得出霍尔元件的灵敏度,即单位磁场或单位电流变化所引起的输出电压变化。
霍尔效应仿真实验霍尔效应是指当导电材料中有电流流动时,会产生一种横向电场,这种电场会引起导体中的自由电子偏移,最终形成一种电压。
这种效应是由美国物理学家爱德华·霍尔于1879年首次发现并描述的。
霍尔效应被广泛应用在各种传感器和电子设备中,其原理也被用于测量电流、磁场和其他物理量。
为了更好地理解霍尔效应,学生可以通过实验来模拟这种效应,并观察实验过程中的一系列现象。
下面我们就来详细介绍一下霍尔效应仿真实验的步骤和相关内容。
【实验材料和器材】1. 霍尔元件:一种可以产生霍尔效应的元件,通常为半导体材料。
2. 电源:提供给霍尔元件的电流。
3. 万用表:用于测量霍尔元件产生的电压。
4. 磁铁:用于产生磁场,观察霍尔元件受到磁场影响后的表现。
【实验结果分析】在实验中我们会观察到当电流通过霍尔元件时,会产生一定的电压。
这是由于霍尔元件中的自由电子受到外加磁场的作用,导致电子在导体中偏移,进而形成电压。
这种现象就是经典的霍尔效应。
在实验中我们还可以观察到当磁场的方向发生变化时,霍尔元件产生的电压也会发生变化。
这是由于磁场的方向改变对霍尔元件中的自由电子运动方向产生影响,最终导致电压的变化。
通过实验我们可以验证霍尔效应的基本原理,也有助于理解霍尔元件在实际应用中的作用。
【实验应用】霍尔效应在传感器和电子设备中有着广泛的应用。
其中最常见的是霍尔传感器,它可以根据霍尔效应测量电流、磁场和其他物理量。
霍尔元件还被应用在电动车、计算机硬盘、磁浮列车等高科技产品中,发挥着关键作用。
通过实验可以更好地理解霍尔效应的基本原理,为学生打下坚实的物理基础。
学生还可以通过实验加深对霍尔效应在实际应用中的认识,拓展对物理知识的应用能力。
霍尔效应仿真实验是一种非常有效的教学手段,通过实验可以直观地观察到霍尔效应的产生过程和基本规律,让学生对物理知识有更深入的理解和应用。
希望通过这篇文章的介绍,可以帮助有需要的同学更好地进行相关实验和学习。
霍尔式传感器特性实验报告引言霍尔式传感器是一种常用于检测磁场的传感器,它利用霍尔效应实现对磁场的测量。
本实验旨在通过实际操作,探索霍尔式传感器的特性以及其应用。
实验材料•霍尔式传感器•磁铁•电源•电压表•电流表•连接线实验步骤1.连接电路将电源、霍尔式传感器、电压表和电流表按照电路图连接起来。
确保电路连接正确无误。
2.测量传感器感应电压在电路中加入磁铁,通过改变磁铁与传感器的距离,观察并记录感应电压的变化。
分析感应电压与磁场强度之间的关系。
3.测量传感器输出电流在电路中加入一个负载电阻,通过改变磁铁与传感器的距离,观察并记录传感器输出电流的变化。
分析输出电流与磁场强度之间的关系。
4.测量传感器响应时间将磁铁快速靠近和远离传感器,观察并记录传感器的响应时间。
分析传感器的响应时间与磁场变化的关系。
5.分析实验结果根据所测量的数据和观察结果,分析霍尔式传感器的特性,并探讨其在实际应用中的潜力和限制。
实验结果与讨论我们测量了不同磁场强度下传感器的感应电压和输出电流,并观察了传感器的响应时间。
通过实验数据和分析,我们发现传感器的感应电压与磁场强度呈线性关系,即感应电压随磁场强度的增加而增加。
这说明霍尔式传感器可以用于测量磁场的强度。
传感器的输出电流也与磁场强度呈线性关系,即输出电流随磁场强度的增加而增加。
这为使用传感器进行电流测量提供了一种可行的方法。
我们还观察到,传感器的响应时间较短,即传感器能够迅速地对磁场强度的变化做出响应。
这对于需要实时检测磁场的应用非常有价值。
然而,我们也发现传感器在极弱的磁场下可能无法正常工作,或者在磁场过强时会发生饱和现象,导致输出电流不再随磁场强度的增加而增加。
因此,在实际应用中需要根据具体情况选择合适的传感器。
结论通过本实验,我们深入了解了霍尔式传感器的特性,并验证了其对磁场的测量能力。
我们发现,霍尔式传感器具有线性响应、快速响应和可靠性高的特点,适用于多种磁场测量和电流测量的应用场景。
霍尔式传感器的特性实验报告霍尔式传感器的特性实验报告引言:霍尔式传感器是一种常用的非接触式传感器,它通过检测磁场变化来测量电流、速度、位置等物理量。
本实验旨在研究和分析霍尔式传感器的特性,并通过实验数据验证其性能和准确度。
实验一:霍尔传感器的灵敏度在这个实验中,我们使用了一台霍尔传感器测量不同电流下的输出电压,并记录了相应的数据。
通过分析实验数据,我们可以计算出霍尔传感器的灵敏度。
实验结果显示,当电流增加时,霍尔传感器的输出电压也随之增加。
通过绘制电流与输出电压之间的关系曲线,我们可以观察到一个线性关系。
通过对实验数据进行线性回归分析,我们可以得到霍尔传感器的灵敏度。
实验二:霍尔传感器的响应时间在这个实验中,我们使用了一个霍尔传感器来测量一个旋转的磁场源的位置。
我们记录了霍尔传感器的输出电压随时间的变化,并通过分析实验数据来计算霍尔传感器的响应时间。
实验结果显示,当旋转磁场源时,霍尔传感器的输出电压随之变化。
通过绘制时间与输出电压之间的关系曲线,我们可以观察到一个明显的响应时间。
通过对实验数据进行分析,我们可以计算出霍尔传感器的响应时间。
实验三:霍尔传感器的线性度在这个实验中,我们使用了一个霍尔传感器来测量一个恒定电流下的位置变化。
我们记录了霍尔传感器的输出电压随位置的变化,并通过分析实验数据来计算霍尔传感器的线性度。
实验结果显示,当位置变化时,霍尔传感器的输出电压也随之变化。
通过绘制位置与输出电压之间的关系曲线,我们可以观察到一个线性关系。
通过对实验数据进行线性回归分析,我们可以得到霍尔传感器的线性度。
讨论:通过以上实验,我们可以得出以下结论:1. 霍尔传感器的灵敏度是通过实验数据计算得出的,它反映了传感器对电流变化的敏感程度。
灵敏度越高,传感器的测量精度越高。
2. 霍尔传感器的响应时间是通过实验数据计算得出的,它反映了传感器对磁场变化的响应速度。
响应时间越短,传感器的实时性越好。
3. 霍尔传感器的线性度是通过实验数据计算得出的,它反映了传感器输出电压与被测物理量之间的线性关系。
霍尔传感器实验报告霍尔传感器实验报告引言:霍尔传感器是一种能够测量磁场强度的传感器,广泛应用于各个领域,包括电子设备、汽车工业、航空航天等。
本实验旨在通过实际操作,了解霍尔传感器的工作原理以及其在实际应用中的优势和限制。
一、实验背景霍尔传感器是利用霍尔效应进行测量的一种传感器。
霍尔效应是指在导电材料中,当通过它的电流受到垂直于电流方向的磁场影响时,会在材料两侧产生电势差。
这种电势差与磁场的强度成正比,从而可以通过测量电势差来确定磁场的强度。
二、实验目的1. 了解霍尔传感器的工作原理;2. 掌握霍尔传感器的实验操作方法;3. 分析霍尔传感器在实际应用中的优势和限制。
三、实验步骤1. 准备实验材料:霍尔传感器、电源、示波器等;2. 搭建实验电路:将霍尔传感器与电源和示波器连接起来;3. 施加磁场:将磁铁或其他产生磁场的物体靠近霍尔传感器;4. 观察示波器波形:根据示波器上显示的波形变化,分析霍尔传感器对磁场的响应。
四、实验结果与分析通过实验观察和示波器波形分析,我们可以得出以下结论:1. 霍尔传感器对磁场的变化非常敏感,当磁场强度增大时,示波器上显示的波形振幅也随之增大;2. 霍尔传感器对磁场的方向也非常敏感,当磁场方向改变时,示波器上显示的波形也会发生相应的变化;3. 霍尔传感器的输出信号与磁场的强度成正比,这为后续的数据处理提供了便利。
五、实际应用霍尔传感器在实际应用中有着广泛的用途,例如:1. 电子设备领域:霍尔传感器可以用于测量电流、磁场等参数,从而实现电子设备的精确控制和监测;2. 汽车工业:霍尔传感器可以用于测量车速、转速等参数,从而实现汽车的智能化控制和安全监测;3. 航空航天:霍尔传感器可以用于航空航天器的导航和定位,确保飞行器的精确飞行和安全着陆。
六、实验总结通过本次实验,我们深入了解了霍尔传感器的工作原理和实际应用。
霍尔传感器作为一种能够测量磁场强度的传感器,具有灵敏度高、响应速度快、体积小等优点。
霍尔式位移传感器实验报告霍尔式位移传感器实验报告引言:霍尔式位移传感器是一种常用的非接触式位移传感器,可以测量物体的位移大小。
本实验旨在通过实际操作和数据分析,探究霍尔式位移传感器的工作原理和性能特点。
一、实验目的本实验的主要目的是掌握霍尔式位移传感器的工作原理,了解其特点和应用场景,并通过实验验证其测量精度和稳定性。
二、实验原理霍尔式位移传感器利用霍尔效应来测量物体的位移。
霍尔效应是指当电流通过导体时,如果该导体处于磁场中,就会在导体两侧产生电势差。
利用这一原理,霍尔式位移传感器可以通过测量电势差的大小来确定物体的位移。
三、实验步骤1. 准备实验所需材料和仪器,包括霍尔式位移传感器、电源、数字万用表等。
2. 将霍尔式位移传感器固定在待测物体上,并连接电源和数字万用表。
3. 调整电源的输出电压,使其适合传感器的工作范围。
4. 缓慢移动待测物体,观察数字万用表上的数据变化,并记录下来。
5. 反复进行多次实验,以保证实验结果的准确性和可靠性。
四、实验数据分析通过实验得到的数据,我们可以进行进一步的分析和计算,以评估霍尔式位移传感器的性能。
1. 测量精度:通过对实验数据的比较和统计,可以计算出霍尔式位移传感器的测量精度。
精度越高,表示传感器的测量结果与实际值的偏差越小。
2. 稳定性:通过观察实验数据的变化趋势,可以评估霍尔式位移传感器的稳定性。
稳定性好的传感器在不同条件下测量结果的波动较小,具有更高的可靠性。
3. 响应时间:通过分析实验数据中位移变化和传感器响应的时间差,可以计算出霍尔式位移传感器的响应时间。
响应时间越短,表示传感器对位移变化的反应速度越快。
五、实验结果与讨论根据实验数据的分析和计算,我们可以得出霍尔式位移传感器的性能评估结果。
在此基础上,我们可以讨论传感器的优缺点以及适用的应用场景。
1. 优点:霍尔式位移传感器具有非接触式测量、高精度、稳定性好等优点。
它可以用于测量各种物体的位移,特别适用于高温、高湿、易腐蚀等恶劣环境。
