光学薄膜系统设计9

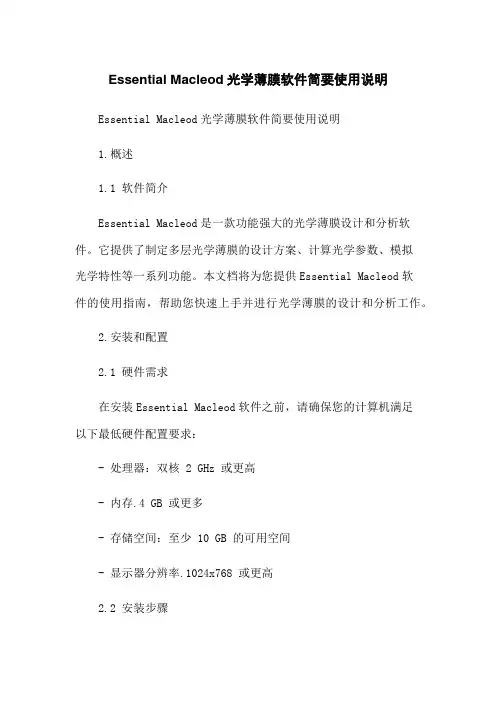

Essential Macleod光学薄膜软件简要使用说明Essential Macleod光学薄膜软件简要使用说明1.概述1.1 软件简介Essential Macleod是一款功能强大的光学薄膜设计和分析软件。

它提供了制定多层光学薄膜的设计方案、计算光学参数、模拟光学特性等一系列功能。

本文档将为您提供Essential Macleod软件的使用指南，帮助您快速上手并进行光学薄膜的设计和分析工作。

2.安装和配置2.1 硬件需求在安装Essential Macleod软件之前，请确保您的计算机满足以下最低硬件配置要求：- 处理器：双核 2 GHz 或更高- 内存.4 GB 或更多- 存储空间：至少 10 GB 的可用空间- 显示器分辨率.1024x768 或更高2.2 安装步骤根据您的操作系统类型，按照以下步骤进行安装：- Windows 用户：1.最新的 Essential Macleod 安装程序。

2.双击安装程序并按照提示进行安装。

3.在安装过程中，选择安装路径和其他选项。

4.完成安装，启动 Essential Macleod。

- macOS 用户：1.最新的 Essential Macleod 安装程序。

2.双击安装程序并按照提示进行安装。

3.在安装过程中，选择安装路径和其他选项。

4.完成安装，启动 Essential Macleod。

2.3 配置软件在首次运行 Essential Macleod 软件时，您需要进行一些基本的配置设置，包括选择语言、设置单位、配置默认保存路径等。

按照软件提示进行相应的配置即可。

3.主要功能介绍Essential Macleod 提供了多个主要功能模块，包括设计、分析、模拟等，让您能够完成光学薄膜的设计和分析工作。

3.1 设计模块在设计模块中，您可以进行以下操作：- 添加基底材料：选择基底材料，并设置相关参数。

- 添加层：添加光学薄膜的层，并设置层的材料、厚度等属性。

一、实验目的1. 理解光学膜的基本原理和作用；2. 掌握光学膜的制作方法；3. 通过实验验证光学膜的特性；4. 分析光学膜在光学系统中的应用。

二、实验原理光学膜是一种具有特定光学性能的薄膜，其主要作用是反射、透射和偏振。

光学膜的种类繁多，包括增透膜、反射膜、偏振膜等。

本实验主要研究增透膜和反射膜的制作方法及特性。

1. 增透膜：增透膜能够减少光在光学元件表面的反射，提高光的透射率。

其原理是利用不同厚度、不同折射率的薄膜对光的干涉现象，使反射光相互抵消，从而减少反射。

2. 反射膜：反射膜能够增加光在光学元件表面的反射，提高光的反射率。

其原理与增透膜类似，也是利用干涉现象，但要求反射光相互加强。

三、实验仪器与材料1. 实验仪器：光学膜制备系统、紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等；2. 实验材料：光学玻璃基板、光刻胶、抗蚀剂、清洁剂、光刻机、蒸发源、真空系统等。

四、实验步骤1. 光刻胶涂覆：将光学玻璃基板放入光刻机中，涂覆一层光刻胶，使其均匀覆盖在基板上；2. 光刻：利用光刻机将设计好的图形转移到光刻胶上，形成光刻胶图形；3. 抗蚀：将涂覆光刻胶的基板放入抗蚀剂中，浸泡一段时间，使光刻胶图形部分溶解，形成抗蚀图形；4. 蒸发沉积：将涂覆抗蚀图形的基板放入蒸发源中，通过真空系统使蒸发源蒸发材料，沉积在抗蚀图形上，形成光学膜；5. 洗除抗蚀剂：将沉积光学膜的基板放入清洁剂中，洗除未反应的抗蚀剂，得到光学膜；6. 薄膜特性测试：利用紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等仪器对光学膜进行测试，分析其光学性能。

五、实验结果与分析1. 增透膜实验结果：通过实验，成功制备了增透膜，其透射率提高了约30%。

测试结果显示，增透膜在可见光范围内的透射率较高，符合实验要求。

2. 反射膜实验结果：通过实验，成功制备了反射膜，其反射率提高了约80%。

测试结果显示，反射膜在可见光范围内的反射率较高，符合实验要求。

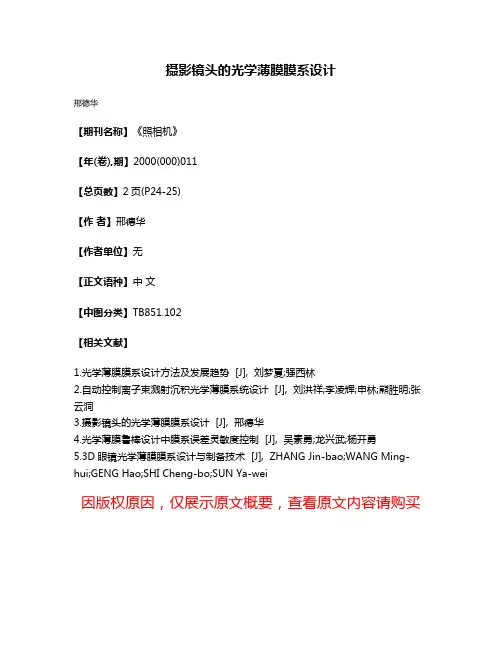

摄影镜头的光学薄膜膜系设计
邢德华
【期刊名称】《照相机》
【年(卷),期】2000(000)011
【总页数】2页(P24-25)
【作者】邢德华
【作者单位】无
【正文语种】中文
【中图分类】TB851.102
【相关文献】
1.光学薄膜膜系设计方法及发展趋势 [J], 刘梦夏;强西林
2.自动控制离子束溅射沉积光学薄膜系统设计 [J], 刘洪祥;李凌辉;申林;熊胜明;张云洞
3.摄影镜头的光学薄膜膜系设计 [J], 邢德华
4.光学薄膜鲁棒设计中膜系误差灵敏度控制 [J], 吴素勇;龙兴武;杨开勇
5.3D眼镜光学薄膜膜系设计与制备技术 [J], ZHANG Jin-bao;WANG Ming-hui;GENG Hao;SHI Cheng-bo;SUN Ya-wei
因版权原因，仅展示原文概要，查看原文内容请购买。

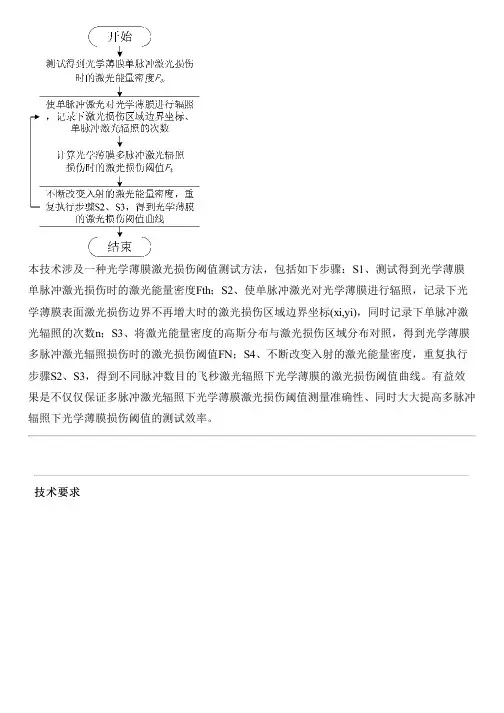

本技术涉及一种光学薄膜激光损伤阈值测试方法，包括如下步骤：S1、测试得到光学薄膜单脉冲激光损伤时的激光能量密度Fth；S2、使单脉冲激光对光学薄膜进行辐照，记录下光学薄膜表面激光损伤边界不再增大时的激光损伤区域边界坐标(xi,yi)，同时记录下单脉冲激光辐照的次数n；S3、将激光能量密度的高斯分布与激光损伤区域分布对照，得到光学薄膜多脉冲激光辐照损伤时的激光损伤阈值FN；S4、不断改变入射的激光能量密度，重复执行步骤S2、S3，得到不同脉冲数目的飞秒激光辐照下光学薄膜的激光损伤阈值曲线。

有益效果是不仅仅保证多脉冲激光辐照下光学薄膜激光损伤阈值测量准确性、同时大大提高多脉冲辐照下光学薄膜损伤阈值的测试效率。

技术要求1.一种光学薄膜激光损伤阈值测试系统，其特征在于：所述测试系统包括飞秒激光器(1)、两个反射镜(2)、能量衰减系统(3)、机械快门(4)、聚焦透镜(5)、楔形片(6)、光束质量分析仪(7)、能量计(8)、供光学薄膜(9)放置的二维移动平台(10)、CCD相机(11)和电脑(12)，所述电脑(12)设有数据输出卡(13)和运动控制卡(14)；所述飞秒激光器(1)连接至数据输出卡(13)，所述二维移动平台(10)连接至运动控制卡(14)，所述光束质量分析仪(7)、能量计(8)、CCD相机(11)连接至电脑(12)，所述数据控制卡(13)用于控制飞秒激光器(1)输出飞秒激光，所述运动控制卡(14)用于控制二维移动平台(10)的水平和垂直移动，所述光学薄膜(9)安装在二维移动平台(10)上，所述CCD相机(11)摄像头对准光学薄膜(9)；所述飞秒激光器(1)、两个反射镜(2)、能量衰减系统(3)、机械快门(4)、聚焦透镜(5)、楔形片(6)在一个激光光路上，所述光束质量分析仪(7)和能量计(8)用于分别收集楔形片(6)反射方向的激光光束，所述光束质量分析仪(7)用于激光质量分析，所述能量计(8)用于测量激光的能量；所述光学薄膜(9)表面接收楔形片(6)透射方向的激光光束，所述反射镜(2)、能量衰减系统(3)用于调整飞秒激光器(1)发出的激光能量密度，所述机械快门(4)用于调整到达光学薄膜(9)表面激光的脉冲数目，所述聚焦透镜(5)用于调节激光光束焦点到光学薄膜(9)表面，所述CCD相机(11)用于记录激光光斑在光学薄膜(9)表面的位置。

光学薄膜的原理和用途光学薄膜是一种由多层材料组成的光学元件，其工作原理是利用材料的不同折射率和反射率，控制不同波长的光线在薄膜中的传播和反射。

它广泛应用于激光器、显示器、太阳能电池等领域。

一、光学薄膜的原理光学薄膜的原理是基于电磁波在介质中传播的性质。

当电磁波穿过介质边界时，会发生反射、透射和折射等现象。

这些现象与介质的折射率、反射率、入射角、波长等参数有关系。

光学薄膜利用了这些参数不同的特点，通过多层薄膜的组合来控制波长和相位的变化，以达到特定的光学性能。

基本的光学薄膜结构由几个不同折射率的层组成，其中高折射率层与低折射率层间相互堆积。

在其工作原理中，高折射率的层可以起到反射光线的作用，低折射率层可以控制光线的传播和相位的变化。

光学薄膜的厚度通常不到光的波长的1/4，这样可以形成光的干涉作用，实现特定波长范围内的衍射和反射。

薄膜的折射率决定了反射的强度和相位变化的大小，因此不同类型的薄膜需要不同的材料作为构成元件。

二、光学薄膜的用途光学薄膜广泛应用于各种光学器件中，包括滤光镜、反射镜、折射镜、透镜等。

以下是几种常见的光学薄膜应用。

1. 滤光镜滤光镜是一种可以选择性过滤掉某些波长的光线的光学元件。

滤光镜的原理就是利用光学薄膜的多层组合结构，对特定波长的光线进行反射或衍射，从而实现波长的选择性过滤。

滤光镜通常用于医学、电子、摄影等领域。

2. 反射镜反射镜是光学薄膜的另一种应用。

反射镜的原理是利用介质边界的反射现象，将入射光线反射回去，从而实现将光线在一个方向上聚焦或成像的功能。

反射镜通常用于望远镜、显微镜、激光器及激光打印机等领域。

3. 折射镜折射镜是利用光线在介质之间折射的现象制成的光学元件。

折射镜的原理同样是通过多层薄膜的组合来控制波长和相位的变化，以达到折射光线的效果。

折射镜通常用于显微镜、望远镜等成像设备。

4. 透镜透镜是利用透明介质对光线的折射和反射的现象来实现成像的光学元件。

透镜通常用于相机、显微镜、望远镜等成像设备中。

光学设计知识点概括大全光学设计是应用光学原理和技术进行光学系统设计的过程。

它涉及到光学元件的选择、布局和参数优化等方面的内容，旨在实现光学系统的目标性能。

本文将概括介绍光学设计的一些知识点，包括光学成像、光学系统设计方法和一些常见的光学设计软件等。

一、光学成像1. 光学成像原理：介绍光线传播、折射和反射等光学基本概念，阐述成像的本质和条件。

2. 成像表达方式：介绍光学成像的表达方式，如物方和像方的光线追迹法，相差法和矩阵法等。

3. 成像质量评价：介绍光学成像的质量评价方法，如像差理论、MTF（Modulation Transfer Function）等。

二、光学系统设计方法1. 光学系统设计流程：介绍光学系统设计的一般流程和步骤，包括需求分析、光学元件选择和系统优化等。

2. 光学系统的设计参数：介绍光学系统设计中的一些重要参数，如焦距、孔径、视场角、像面尺寸等。

3. 光学设计软件：介绍一些常见的光学设计软件，如Zemax、Code V和LightTools等，以及它们的基本使用方法和特点。

三、光学元件设计1. 透镜设计：介绍透镜设计的基本原理和常见的透镜类型，如球差、彗差和像散等。

2. 反射镜设计：介绍反射镜设计中的一些重要问题，如曲面型状、反射镜面材料选择和镀膜等。

3. 光学薄膜设计：介绍光学薄膜设计的一般步骤和方法，以及如何优化薄膜的性能指标。

四、光学系统的优化1. 成本效益优化：介绍如何在光学系统设计中平衡成本和性能，考虑制造和装配的限制。

2. 杂散光和干扰优化：介绍如何减少光学系统中的杂散光和干扰，提高系统的信噪比和图像质量。

3. 系统性能评估：介绍光学系统性能评估的方法和指标，如光束质量、轴向色差和场曲率等。

总结：光学设计是一门综合性的学科，涉及到光学理论、光学元件以及系统工程等多个领域。

本文对光学设计的一些知识点进行了概括，包括光学成像、光学系统设计方法和常见的光学设计软件等，旨在提供基本的理论和方法，帮助读者了解光学设计的基础知识。
