目录一、设计方案概述- 2 -1、覆盖区域描述- 2 -2、工程规模简介- 2 -3、建筑情况及覆盖建议- 3 -二、设计思路- 3 -1、覆盖目的- 3 -2、用户调查分析- 3 -3、覆盖方式分析- 4 -4、信号质量分析- 11 -5、WLAN信源选取思路- 12 -三、网络拓扑设计- 13 -1、网络骨干设计- 13 -2、网络SSID设计- 13 -3、网络VLAN设计- 13 -3.1管理vlan- 13 -3.2用户vlan- 13 -4、IP地址分配- 14 -4.1、IP地址规划原则- 14 -四、XX大酒店WLAN覆盖设计方案- 14 -1、设计原理图与平面图- 14 -2、IP规划设计- 14 -3、网管系统- 14 -五、设计方案分析- 15 -1、基本要点- 15 -2、信号外泄分析- 16 -3、链路预算- 16 -3.1、下行覆盖链路预算- 16 -3.2、上行覆盖链路预算- 17 -4、方案兼容性分析- 18 -5、电磁幅射防护- 18 -六、工程材料材料清单- 19 -一、设计方案概述1、覆盖区域描述XX大酒店位于XXX，酒店共拥有262间套风格迥异的各式客房，设有各类中西豪华餐厅5个，拥有9个VIP贵宾包厢，共600多个餐位，酒店拥有各种规格的会议室和接见厅共14个，最大的可容纳400人，酒店四、五层设有齐备的娱乐设施：歌舞厅、卡拉OK 包房、桑拿中心、美容中心、棋牌室、健身房、台球室、游泳馆等。
1楼：有总服务台、森林园大堂吧、怡心苑西餐厅和礼品店2楼：有商务中心，大会议厅4个（锦轩厅、锦怡厅、锦云厅、锦华厅）和天使酒吧3楼：有12个会议室（瑞香厅、百合厅、锦绣厅、丁香厅、锦苑厅、牡丹阁、水仙厅、金樱阁、山茶阁、海棠阁、紫荆阁、芙蓉阁）4楼：有健身中心、游泳池、棋牌室、桑拿、美容美发、茶语瓷坊等休闲区5楼：有锦丰厅和蓝月宫歌舞厅6～21楼：为客房，每层有18个房间，1个小会议厅22～23楼为行政楼层2、工程规模简介3、建筑情况及覆盖建议A市XX大酒店覆盖区域介绍二、设计思路1、覆盖目的1.为了解决A市XX大酒店高速数据业务的覆盖问题；2. 提升联通品牌价值，满足商务高端人士无线网络需求；3、作为中国联通无线试点，探索WLAN建网经验。

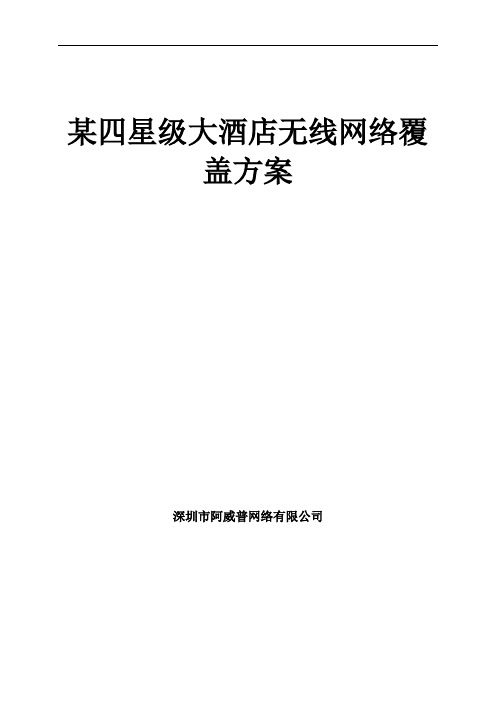

某四星级大酒店无线网络覆盖方案深圳市阿威普网络有限公司公司简介深圳市阿威普网络有限公司建立于2003年，我们拥有自主进出口权，是一家集研发、生产、销售通讯产品的综合性企业。
为了满足不同的市场需求，我们专业的产品管理团队和研发团队按市场需求规划和研发出满足各种需求的产品，目前我们推出的产品有：SOHO产品，包括无线路由器、无线网卡、ADSL网关、交换机；中小企业级产品，包括多WAN口有线无线上网行为管理路由器、室内、室外AP，管理型、非管理交换机等产品。
我们的产品广泛地运用在个人家庭、中小企业、政府大楼、通讯行业、学校、商务大楼、大专院校、医院等，我们自主品牌阿威普广泛在许多国家销售，包括美国、加拿大、欧洲、中东地区、亚洲等地区。
AVP作为全球领先的终端网络通信设备供应商，自成立来公司一直致力于网络终端通信的研究，AVP系列产品一直以来都凭借高品质、高性能等特点倍受海内外客户的喜爱。
AVP为中小企业客户及家庭用户提供创新、优越、人性化的技术以实现上网办公、娱乐等需求。
目录一、概述 (4)二．技术可行性分析 (5)2.1无线网络的优势与特点 (5)2.2 AVP无线解决方案的优势所在 (5)2.3设备的安装管理和维护 (5)2.4无线网络标准的发展 (6)2.5网络的安全特性 (6)三．无线网络系统设计原则 (7)3.1先进性 (7)3.2可靠性 (7)3.3高效性 (7)3.4安全性 (7)3.5经济性 (7)四．无线网络组网概要设计 (8)4.1无线组网方案特点： (8)4.1.1无线信号全覆盖 (8)4.1.2核心冗余设计 (8)4.1.3性价比高 (9)4.1.4先进的无线网络体系架构 (9)五．无线网络组网详细设计 (10)5.1．方案设计 (10)5.1.1 设备清单 (10)5.1.2．AP访问口安装与分布信息 (11)5.1.3．方案突出优势和特点分析 (11)5.1.4．酒店无线局域网部署技巧 (12)5.2安装方案 (12)六、培训及售后服务 (17)6.1 售后服务 (17)6.2 培训 (17)一、概述某星级大酒店地处于省会市中心繁华地段，酒店建筑风格独特，富于传统中国文化色彩，酒店拥有装修豪华、高雅、环境舒适的各类客房,房间装饰明亮宽敞，设施设备齐全，均配备免费上网端口，以满足各类宾客的服务需求。
××大酒店无线网络覆盖工程实施方案××有限公司2014年××月目录第一章客户需求分析 (3)1.1 项目需求分析 (3)1.2 系统整体设计 (3)第二章项目实施方案 (6)2.1 实施情况介绍 (6)2.2 项目组成员介绍 (6)2.3 项目实施前准备 (7)2.3.1 项目调研 (7)2.3.2 现场勘察 (7)2.4 项目实施进度表 (9)2.5 项目实施内容 (10)2.5.1 主设备安装 (10)2.5.2 网络规划 (11)2.5.3 设备配置 (13)2.5.4 业务测试 (14)2.6 业主配合需求 (14)附件：××大酒店无线网络覆盖平面图 (16)附件：××大酒店无线网络覆盖安装示意图 (17)第一章客户需求分析1.1 项目需求分析××大酒店楼内现已部署了有线网络系统，根据酒店要求现需要对酒店进行无线网络覆盖，向宾客提供良好的无线网络接入服务。
其具体需求如下：1、本次××大酒店无线设备覆盖工程将整合原有有线网络系统，即接入电信光纤，增设路由器，并在接入层整合酒店原有有线网络系统；2、在酒店所属区域全面部署无线网络系统，从而为宾客及员工提供良好的Internet网络接入服务；3、所部属的无线网络系统使用方便简介，一般客人按其无线使用经验常识即能使用；4、无线网络将采用WITOWN无线路由器下挂无线接入点（FAT AP）模式；5、所部署的无线网络系统覆盖区域内无盲点覆盖，无线信号强度不低于-80dB。
满足住店、开会、用餐、休闲及商务活动客人的无线使用需求；6、无线网络可设定多种接入控制方式，如空口加密、Portal认证等.7、无线用户终端移动时，满足无缝漫游，可在不同AP间自由切换，用户无感知；1.2 系统整体设计××大酒店无线网络拓扑图设计如下：WITOWN 高级版路由器酒店总机房酒店各区域无线AP无线终端注： 灰色线路表示网线连接POE 交换机⏹ 网络构架出口为电信宽带，核心路由器与运营商网络相连，下联POE 交换机，POE 交换机连接各个区域无线AP 。

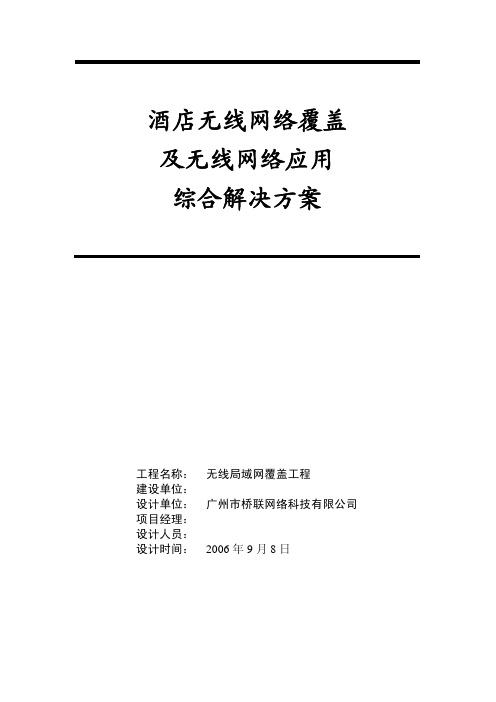

酒店无线网络覆盖及无线网络应用综合解决方案工程名称： 无线局域网覆盖工程建设单位：设计单位： 广州市桥联网络科技有限公司 项目经理：设计人员：设计时间： 2006年9月8日目录一、酒店无线网络的应用分析 (3)二、室外覆盖解决方案 (4)三、天馈合路解决方案 (9)四、室内AP分布（POE技术）解决方案 (14)五、工程控制 (19)六、维护事宜 (20)七、三个方案的综述 (21)一、酒店无线网络的应用分析1、酒店，已经是人们生活当中的一部份。
无论是商务人士，还是旅游、度假、娱乐、会议，离开了自己的家，酒店就是他们落脚的地方。
人们对酒店的生活要求已经是越来越高，居住、餐饮、休闲、娱乐之外，网络成了他们必不可少的一部份，可移动的无线网络更是他们新的需求。
酒店业的繁荣发展，同时也给酒店经营者带来了巨大竞争威胁，酒店如何降低运营成本？如何提升酒店的现代化管理？如何提高酒店的形象？如何增加客房入住率？如何留住顾客？这些都是经营者们不断在考虑的问题。
这是无线网络应用的商机。
2、桥联公司的无线网络解决方案，建网快速、经济实用、拓展灵活，并且与移动运营商的计费系统紧密衔接，已经深受酒店经营者和移动运营商们的宠爱。
根据各类不同的酒店，以及酒店不同的环境，桥联公司经过多处的施工经验、多方的考证，总结出三大解决方案：室外覆盖解决方案、天馈合路解决方案、室内AP分布（POE技术）解决方案等。
3、桥联公司的方案设计，均严格按照以下的标准及规定：中华人民共和国通信行业标准YD5039-97《通信工程建设环境保护技术规定》中华人民共和国通信行业标准YD5059-98《通信设备安装抗震设计规范》国标GB8702-88《电磁辐射防护规范》中华人民共和国国家标准局1998年6月发布的《中华人民共和国国家标准GB9410-88移动通信天线通用技术规范》中华人民共和国信息产业部2000年5月发布的《中华人民共和国通信行业标准YD/T1059-2000移动通信天线技术条件》中华人民共和国信息产业部2000年11月发布的《中华人民共和国通信行业标准YD/T1092-2000无线通信用50Ω泡沫乙烯绝缘皱纹铜管外导体射频同轴电缆》广东电信室内分布系统技术规范IEEE802.11系列标准国际以太网标准ISO/IEC 8802-3国际以太网标准ANSI X3T89.5 FDDI国际布线标准ISO/IEC 11801国际布线标准CECE89:97现场勘察资料及测试数据二、室外覆盖解决方案1、在与酒店楼宇相隔30米的地方，建WLAN基站，信号从WLAN基站出来，穿过楼宇的玻璃窗或者墙壁，从而达到覆盖的目的。
孔德波QQ:19423511酒店无线覆盖方案(室内覆盖)一、需求分析滨州贵苑大酒店，高十三层，楼长80米，中间走廊两边为房间，希望通过架设无线网络，实现整个酒店的无线接入。
二、方案设计根据上述描述，本方案采用无线局域网技术，即通过无线接入方式实现大楼覆盖。
因考虑到楼内房间比较多，而且比较分散，为了达到高性能，高带宽，所以本方案采用室内无线覆盖。
无线局域网在物理布局、通信距离等方面有其特殊性。
采用无线方式，架设方便，运行、维护成本低，周期短。
本方案的设计综合考虑经济性、施工可行性等多方面因素，力求做到最优。
三、网络结构示意图楼层无线覆盖AP分布示意图：以上AP数量只是保守数字，施工前我们还进行实际测试。
网络结构综合示意图：3、1 终端部分：入住客人可以通过笔记本、ipad、手机等终端接入无线网络实现高速上网或是通过认证的方式接入。
3、2 无线接入部分：采用多个无线接入点（AP）。
无线接入部分选用室内大功率无线接入点神脑M36，考虑到要覆盖的面积比较大，为了信号更加稳定，在每一楼层安装4台无线AP。
然后将每个AP用网线连接到交换机。
3、3 网络资源共享：将每个交换机连入整个楼的中心交换机实现整个酒店的用户统一管理。
3、4 可在中心防火强路由上结合交换机或是无线A实现客户上网的认证、一般情况员工的上网行为控制、高级管理的无限制访问等权限。
同时可以达广告效果。
如下图所示：客户上网认证：员工放假通告:员工上网控制四、设备选型本方案我们选用台湾神脑M36无线网络产品实现上述的联网功能。
台湾神脑M364、1主要特点和优势1. 108M 高速连接2. 符合IEEE 802.11b/g 标准3. 输出功率最高达28dbm4. 支持点对多点(P2MP)无线连接和WDS 分布系统5. 11g 保护模式，使b/g 混合模式下11g 的效率更高6. 支持WPA/WPA2/802.1x 认证及加密方式7. PoE 供电，兼容802.3af 标准8. 输出功率可调9. 支持MAC 地址过滤(达到50个) 10. 可隐藏SSID11. 可透过Web/SNMP 管理12. 支持对任意AP 进行中继，扩大信号覆盖范围 13. 多个状态指示灯 14. 支持多SSID(4个) 15. 内置4dBi 天线4、2规格说明五、无线局域网特点5、1完全符合国际标准：符合802.11b/g标准，工作于2.4GHz ISM 开放频带，无需向相关部门申请即可安装。

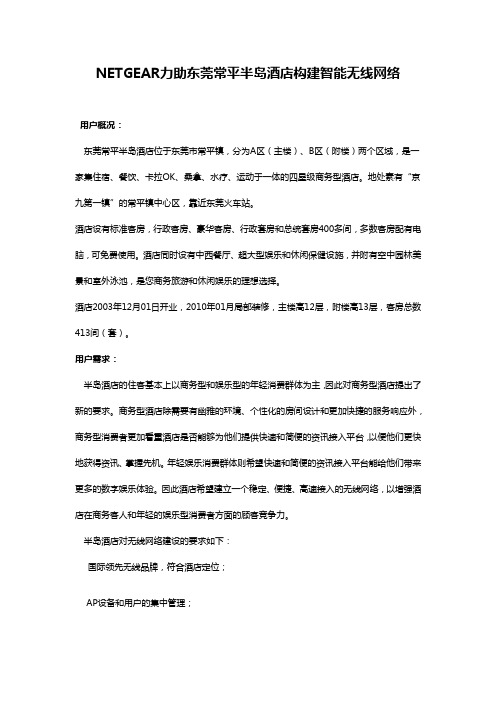

NETGEAR力助东莞常平半岛酒店构建智能无线网络用户概况：东莞常平半岛酒店位于东莞市常平镇，分为A区（主楼）、B区（附楼）两个区域，是一家集住宿、餐饮、卡拉OK、桑拿、水疗、运动于一体的四星级商务型酒店。
地处素有“京九第一镇”的常平镇中心区，靠近东莞火车站。
酒店设有标准客房，行政客房、豪华客房、行政套房和总统套房400多间，多数客房配有电脑，可免费使用。
酒店同时设有中西餐厅、超大型娱乐和休闲保健设施，并附有空中园林美景和室外泳池，是您商务旅游和休闲娱乐的理想选择。
酒店2003年12月01日开业，2010年01月局部装修，主楼高12层，附楼高13层，客房总数413间（套）。
用户需求：半岛酒店的住客基本上以商务型和娱乐型的年轻消费群体为主，因此对商务型酒店提出了新的要求。
商务型酒店除需要有幽雅的环境、个性化的房间设计和更加快捷的服务响应外，商务型消费者更加看重酒店是否能够为他们提供快速和简便的资讯接入平台，以便他们更快地获得资讯、掌握先机。
年轻娱乐消费群体则希望快速和简便的资讯接入平台能给他们带来更多的数字娱乐体验。
因此酒店希望建立一个稳定、便捷、高速接入的无线网络，以增强酒店在商务客人和年轻的娱乐型消费者方面的顾客竞争力。
半岛酒店对无线网络建设的要求如下：国际领先无线品牌，符合酒店定位；AP设备和用户的集中管理；提供主流的802.11n 300Mbps无线接入；提供分布式转发模式，实现管理流和业务流的分离；自动调整无线信道和功率，提供最优化的Wifi环境；技术方案：为实现半岛酒店高速、稳定、集中管理等要求，NETGEAR使用了三台NETGEAR WC7520 智能无线控制器和130台802.11n 300M无线接入点WNAP210来为整个酒店的内部区域提供高速的无线网络信号覆盖。
三台WC7520使用堆叠方式，通过单一的IP地址，即可对所有WNAP210统一进行管理。
所有的无线接入点WNAP210均通过24个千兆端口PoE智能交换机GS724TP 远程以太网网线（PoE）远程供电。
WIFI覆盖工程方案一、概述随着当前移动网络的飞速发展，平板电脑、智能手机、笔记本等设备得以大范围普及应用。
酒店作为商旅人士的暂居场所，WiFi覆盖成为酒店服务内容不可或缺的一部分。
酒店优雅的入住环境以及高档的享受体验给旅客带来舒适的同时，无线网络的提供更能提高商务旅行人士对酒店的满意度。
近年来，酒店行业竞争的重点已经从硬件竞争转移成从服务的竞争，各大酒店绞尽脑汁来提高服务意识和服务水平。
在传统的服务项目已经成熟的今天，作为星级酒店，如何在同业竞争中永远领先一步，为客户提供更全面周到的服务，已经成为首要解决的问题，在网络技术发展的今天，网络不仅是酒店传播信息的工具，也是留住回头客保持入住率的有效手段，而无线网络由于其移动性、便利性和灵活性的特点，更是得以在酒店中大显身手。
普联技术有限公司（以下简称"TP-LINK"）是全球领先的网络通讯设备供应商。
自1996年成立以来，TP-LINK始终致力于为大众提供最便利的本地局域网络互联和Internet接入手段，为大众在生活、工作、娱乐上日益增长的网络使用需求，提供高品质、高性能价格比的全面设备解决方案。
TP-LINK产品涵盖以太网、无线局域网、宽带接入终端，在既有的传输、交换、路由等主要核心领域外，正大力扩展移动互联网终端、数字家庭、网络安全等领域。
公司总部位于中国深圳，同时在北京、上海、广州等19个中国中心城市设有销售和服务中心，并在六大洲29个国家和地区分别设立了海外直属子公司或代表处，产品已应用于全球120多个国家，预计2013年底，产品销售总数将超过5亿件。
TP-LINK坚持自主研发、自主制造、自主营销，整合全球优质资源，形成强大的合力，使TP-LINK 在创新能力、研发技术和对产品的控制能力方面始终处于行业领先地位。
求实创新、注重细节，经过多年的不懈钻研与开拓进取，TP-LINK已经成为网络通讯设备领域全球领先品牌。
二、酒店无线案例解决如下：需求分析1、酒店内客房等各区域无线全覆盖；2、 AP外形美观大方，符合酒店装修特征；3、实现统一管理、配置，并实时监控各AP工作状态，运维简便；4、 AP部署点位相对灵活，需支持POE供电，满足消防及布线需求；5、 AP设备运行高效、稳定的同时，保证无线网络安全；6、无线终端移动过程中，AP支持接入点自动切换，无缝漫游。
XXXX酒店无线覆盖技术建议书XXXX电子商务有限公司2015年7月目录1、概述 (3)1.1酒店WLAN现状分析 (3)1.2酒店WLAN需求分析 (4)1.3酒店WLAN当前面临的挑战 (7)2、方案设计 (10)2.1 无线组网方式 (10)2.2 酒店无线认证方式设计 (11)2.3 酒店无线高速、稳定性设计 (12)2.4酒店无线高密接入设计 (14)2.5酒店无线安全性设计 (16)2.6 酒店无线广告、营销设计 (19)3、案例介绍 (22)3.1三九大酒店WLAN建设工程 (22)3.2玖玖旅馆WLAN建设工程 (23)4、报价方案 (24)1、概述1.1酒店WLAN现状分析酒店的竞争重点已经从“硬”转“软”，即从硬件设施转移到了如何提供高水平高质量的增值服务和体验。
如今，酒店服务项目已经成为行业的关注重点。
随着全球信息化技术的快速发展和无线网络技术的广泛应用，为酒店提供全新的高速信息服务已经成为了一种趋势，能否成为酒店的回头客，如何获取用户的眼球，网络信息服务绝对是最有效的手段，也是酒店信息传播的工具。
而无线网络具有其移动性强、灵活度高、可以快速部署的优点，最适合于在酒店中搭建高质量的网络信息服务平台。
WLAN凭借自己的高带宽、低成本、可漫游的技术优势，能有效分担用户密集地点的3G带宽压力，带给客户更佳的体验；同时自建的WLAN网络，又可以对用户的偏好进行收集和智能分析，以便定向营销和业务推广。
鑫海大酒店作为邢台知名星级酒店，部署一套体验好、可增值的无线网络尤为重要。
当前酒店部署了无线，采用的免认证上网，但存在某些区域信号覆盖不到，人多时上不去网的问题，且网络规划较为混乱。
“随时随地高速无线上网”，实际上对无线方案提出了两大要求：第一是无线信号全覆盖;第二是无线性能够给力，人多人少都好用。
这对结构复杂，人员密集的酒店环境而言，实现起来并不像说的那么容易。
邢台鑫海酒店6层楼共125个房间。
酒店无线网络覆盖工程实施方案三篇篇一：XX大酒店无线网络覆盖工程实施方案一、XX大酒店无线局域网系统建设需求1.1 项目背景目前酒店行业竞争的重点已从硬件的竞争转移到服务的竞争，各大酒店均绞尽脑汁来提高自己的服务意识和服务水平。
在传统的服务项目已经非常成熟的今天，作为国际大酒店，如何为客户提供新的服务成为酒店经营者头疼的问题。
近两年来，随着来自世界各地商务客人的增加，智能手机、笔记本、IPAD等WiFi智能终端的普及，全球信息技术的发展和无线网络的高速发展，以及Internet在国内的迅猛发展，为酒店经营者提供新的信息服务成为一种趋势。
这一方面提升了现代化酒店的服务与管理水平，同时，也为酒店经营者带来了相应的利益。
可以说，网络不仅是酒店传播信息的工具，也是留住回头客保持入住率的有效手段，而无线网络由于其移动性、便利性和灵活性的特点，更是得以在酒店中大显身手。
商务客人一般会要求酒店提供与办公室和个人家庭相同的高速Internet访问能力，通过JCG通信的无线解决方案就可实现灵活且可扩展的网络。
1.2 项目需求分析根据目前与XX大酒店相关人员的沟通和对现场场地环境的勘察和综合分析，方案所设计的无线网络将提供高速、稳定、安全的无线信号覆盖接入，未来覆盖区域可在此基础上轻易扩展到整个建筑内的办公区域、其它公共服务区域等的无线覆盖。
其具体需求如下：1、本次XX大酒店无线网络覆盖工程将整合原有有线网络系统，即接入电信光纤，增设网关服务器，并在接入层整合原有有线网络系统；2、在XX大酒店所属区域1楼层到19楼层全面部署无线网络系统，从而为客户及员工提供良好的Internet网络接入服务；3、所部属的无线网络系统使用方便简单，一般客人按其无线使用经验常识即能使用；4、无线网络将采用企业级网关设备下挂无线接入点（FAT AP）模式；5、所部署的无线网络系统覆盖区域内无盲点覆盖，无线信号强度不低于-75dB。
满足入住、开会、办公、休闲及商务活动客人的无线使用需求；6、无线网络可设定多种接入控制方式，如空口加密、Portal认证等.7、无线用户终端移动时，满足无缝漫游，可在不同AP间自由切换，用户无感知；8、用户连接无线网络上网时，需要先登录XX大酒店的欢迎界面，了解酒店活动，新产品等。
五星级酒店客房无线网络覆盖W0方案及施工图片酒店无线网络覆盖创新解决方案WLAN OVER CATVV OC）有线电视无线网，是一种通过有线电视线路传输无线数据宽带信号的技术。
--成功解决传统无线网络多个AP覆盖同频干扰与无线信号穿墙变弱的难题！前言：传统无线网络酒店客房覆盖方法和遇到的实际问题方法A客房走廊满布无线AP和天线a）由于门口卫生间信号屏蔽问题，虽然布满了大量AP,无线信号还是不好进入客房内，信号不稳定。
b）楼上楼下和同一楼层过多AP产生干扰，速率严重下降，越多人无线上网，问题越严重（对于中空的酒店环境，干扰问题更明显）。
c）同一房间内可以收到好几个AP信号，2.4G同频干扰造成连接不稳定，出现客人电脑无线连接”跳来跳去，时断时续”问题。
方法B 每客房一台无线APa）虽解决了信号覆盖的弱的问题，但楼上楼下隔壁房间过多AP产生干扰，速率严重下降，越多人无线上网，问题越严重。
b）同一房间内可以收到好7、8个以上AP信号，2.4G同频干扰造成连接不稳定，出现客人电脑无线连接”跳来跳去，时断时续” 问题一、WOC工作原理简单来说，W0是一套无源天线延伸系统。
它利用现有的CATV线缆作为AP无线信号的传输媒介，具体工作原理如下：a. 在进入客房前，无线AP发出的WLAN&号与走廊的CATV主干信号进行混合；b. 混合的WLAN CAT信号通过现有CATV线缆进入客房；c. 混合信号终结在客房的专用WLANfe视面板上，并进行信号分离；d. WLAN信号从面板上的小天线发送，CATV言号连接到电视机上，客人可以在房间内无线上网，并可以同时在电视机收看节目；弱电竖芥已存在的有线电视网络（CATV ）线缆客房TS33面板（分离器）、楼层安装示意图CYTEC4WOC Hotel Room Installation MethodWOC Hotel Room Installation Method CYTUH^三、WLAN OVER CATV案的技术优势a. 无线信号强，不用穿墙, 覆盖均匀，没有死角。
