逆变器操作说明范文逆变器是一种电力变换设备，可以将直流电转换为交流电，广泛应用于太阳能电池板、风力发电机等直流能源发电系统中。
逆变器的使用方法和操作说明如下：1.安装前准备：a.确保逆变器工作环境清洁、通风良好，不受高温、潮湿、灰尘等不利因素影响。
b.阅读逆变器的用户手册和安装指南，熟悉逆变器的特性、接线要求和安装方法。
c.确保逆变器的输入电压与电源电压匹配，且输入电流符合逆变器额定输入电流要求。
2.接线：a.根据逆变器的接线图和指示，正确接线逆变器的直流输入端和交流输出端。
b.使用标准电缆和连接器，确保接触良好，并进行充分的绝缘处理。
c.对于多台逆变器的并联使用，应根据指示正确接线，确保相应的连接稳固可靠。
3.开机操作：a.确保逆变器的输入电源已接通，并检查连接是否牢固可靠。
b.将直流输入电源连接到逆变器的直流输入端，并确保极性正确。
c.打开逆变器的开关，并观察指示灯是否亮起表示操作正常。
4.设置参数：a.使用逆变器的控制面板或遥控器设置逆变器的运行参数，如输出功率、频率、电压等。
b.根据实际需要，进行电压、频率、输出波形等参数的调节。
c.熟悉逆变器的各种保护功能和报警指示，根据需要设置相应的保护参数和报警阈值。
5.监控运行状态：a.使用逆变器配套的监控系统或软件，实时监控逆变器的运行状态和性能指标。
b.观察逆变器的指示灯状态，及时发现并处理任何异常情况。
c.定期检查逆变器的散热系统、风扇、接线等部分，确保工作正常并保持清洁。
6.关机和维护：a.在断电前，先关闭逆变器的开关，断开逆变器与电源的连接。
b.根据逆变器的维护手册，定期进行逆变器的清洁和检查工作，包括散热片、风扇、接线等部分。
总结：逆变器的操作相对简单，但需要按照指南和手册进行正确操作和设置。
在使用过程中，要随时监控逆变器的运行状态，及时处理异常情况，并进行适当的维护和保养，以保证逆变器的安全可靠运行。
此外，为了避免发生意外，操作逆变器时应保持注意力集中，防止和金属物、水、湿手等接触，避免触电和其他安全隐患。
逆变器操作说明一、简介逆变器是一种将直流电转换为交流电的设备，广泛应用于太阳能发电系统、风能发电系统、电动汽车充电桩等领域。
本文旨在为用户提供逆变器的操作说明，帮助用户正确使用和维护逆变器，确保其正常运行。
二、安全事项1. 请将逆变器安装在干燥、通风良好的环境中，并远离火源和易燃物。
2. 使用逆变器前，请确保其供电电源的电压和频率与逆变器要求的电压和频率匹配。
3. 请勿在逆变器正常运行时随意拆卸或更改逆变器的内部部件。
4. 在维护逆变器时，请先关闭逆变器的电源开关，并等待5分钟，确保逆变器完全断电后再进行维护操作。
三、逆变器的启动和关闭1. 启动逆变器时，请先确认输入电源是否正常，并确保逆变器与电源之间的连接稳固。
2. 打开逆变器的电源开关，此时逆变器将开始运行，可以输出交流电。
3. 关闭逆变器时，请先关闭逆变器的电源开关，并等待5分钟，确保逆变器完全断电后再断开与电源的连接。
四、逆变器的运行模式选择1. 逆变器通常有两种运行模式：自动和手动。
在自动模式下，逆变器将根据电源输入电压的变化自动切换输出方式。
在手动模式下，用户可以手动选择逆变器的输出方式。
2. 切换运行模式前，请确保逆变器已完全断电，并确保逆变器与其他设备之间的连接正确。
五、逆变器的参数设置1. 逆变器通常有一些可以进行参数设置的功能，例如输出电压、频率、过载保护等。
在进行参数设置前，请先阅读逆变器的使用手册，了解每个参数的含义和设置范围。
2. 在进行参数设置时，请谨慎操作，避免设置过高或过低的参数值，以免对逆变器的运行产生不良影响。
六、逆变器的故障排除1. 当逆变器出现故障时，首先请参考逆变器的使用手册，查找可能的故障原因和解决方法。
2. 如果无法自行解决故障，请联系逆变器的制造商或专业技术人员进行维修。
七、逆变器的日常维护1. 定期检查逆变器的连接线路是否正常，如有损坏或松动，请及时修复或固定。
2. 定期清洁逆变器的外壳，确保散热效果良好，并避免灰尘和污物对逆变器的影响。
逆变器操作说明逆变器是一种电子设备，它的主要功能是将直流电转换为交流电。
在太阳能电池板、风力发电机等可再生能源系统中，逆变器起到了至关重要的作用。
本文将向您介绍逆变器的基本操作步骤和注意事项。
一、逆变器的基本操作步骤1. 开机与关闭首先，确保逆变器已经正确连接到电源，并且开关处于关闭状态。
接下来，将逆变器的开关拨至打开位置。
逆变器在启动过程中可能会发出嗡嗡声，这是正常的现象。
在使用完毕后，首先将所有负载从逆变器上断开，然后将逆变器的开关拨至关闭位置。
2. 输入电源连接逆变器需要从外部电源获取直流电。
通过输入电源连接将逆变器与外部电源连接起来。
请确保输入电源的电压符合逆变器的要求，并正确连接正负极。
3. 输出负载连接逆变器会将直流电转换为交流电，用于供应负载。
在连接输出负载之前，请先确保负载的额定功率和逆变器的输出功率匹配。
将负载正确连接到逆变器的输出端口上，并确保连接稳固。
请注意，负载连接时要避免过载，否则可能会损坏逆变器。
4. 监测运行状态逆变器通常会配备显示屏，用于显示逆变器的运行状态。
通过监测显示屏上的指示灯或数字显示，您可以了解逆变器的输出电压、输出频率等参数。
在正常运行过程中，逆变器的指示灯通常会保持稳定。
如果发现指示灯异常或者数字显示异常，请及时检查并排除故障。
二、逆变器的注意事项1. 安装位置选择逆变器应安装在通风良好、干燥、避免阳光直射的地方。
确保逆变器周围没有易燃物品，并且避免强烈的振动和剧烈的温度变化。
逆变器的安装位置应远离儿童和宠物，确保安全使用。
2. 温度保护逆变器在工作过程中会产生一定的热量，因此要确保逆变器的散热良好。
在高温环境下，逆变器可能会进入过热保护状态，导致停机。
因此，在安装逆变器时，要选择合适的散热设备和散热方式，保持逆变器的正常工作温度。
3. 维护和保养逆变器需要定期进行维护和保养，以确保其正常运行和延长使用寿命。
定期清洁逆变器的外壳，并检查逆变器的连接线路是否松动。
逆变器操作说明及故障处理逆变器是一种将直流电转换成交流电的电子设备，广泛应用于太阳能发电、风能发电和储能系统中。
正确认识逆变器的操作说明及故障处理是保证其正常运行的关键。
下面将详细介绍逆变器的操作说明和常见故障处理方法。
一、逆变器操作说明1.安全操作：-在操作逆变器之前，务必切断电力供应，确保自身安全。
-避免在潮湿的环境中操作逆变器，确保设备的干燥。
-在操作逆变器时，避免使用湿手或从水中取出逆变器。
2.开机操作：-将逆变器连接到电源并确保正极和负极正确连接。
-按照逆变器的说明，打开开关，启动逆变器。
-检查逆变器的显示屏或指示灯，确认逆变器是否正确工作。
3.关机操作：-先按照逆变器的说明进行正常的关机操作。
-等待逆变器停止运行后，再切断与电源的连接。
-确保逆变器处于安全的状态下，再进行相关操作。
4.充电操作：-对于可充电的逆变器，需要按照说明书中的要求进行充电操作。
-使用适宜的充电器，并根据充电器的要求，选择正确的充电电压和电流。
5.连接外部设备：-如需连接外部设备，如电池或太阳能电池板，根据说明书的指引进行正确连接。
-确保所有连接线路稳定可靠，避免出现松动或接触不良的情况。
二、逆变器故障处理逆变器在使用过程中可能会出现各种故障，以下是一些常见故障及处理办法：1.逆变器不工作：-检查逆变器是否接通电源，检查电源的电压和频率是否正常。
-检查逆变器的保险丝是否烧断，如有需要更换保险丝。
2.输出电压不稳定或无输出：-检查逆变器的输入电压和输出电压是否正常，如电压异常，可能是由于输入电压偏低或过高引起的。
-检查逆变器的散热情况，确保没有过热导致停机。
3.过载保护：-当逆变器的负载超过额定功率时，逆变器会自动进入过载保护模式。
-检查负载是否超过逆变器的额定功率，如果超载，请减少负载。
4.温度保护：-大部分逆变器都有温度保护功能，当逆变器过热时，会自动停机保护。
-检查逆变器的散热情况，确保散热良好。
5.故障代码显示：-一些逆变器会通过故障代码来显示具体的故障，根据故障代码查询说明书中的故障处理方法。

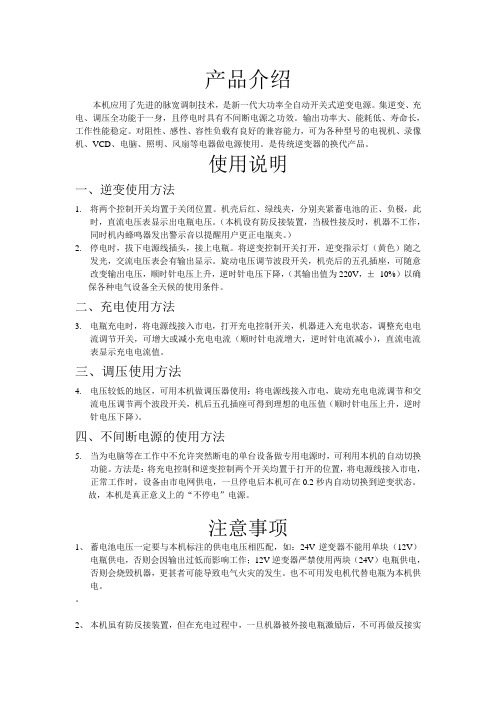

产品介绍本机应用了先进的脉宽调制技术，是新一代大功率全自动开关式逆变电源。
集逆变、充电、调压全功能于一身，且停电时具有不间断电源之功效。
输出功率大、能耗低、寿命长，工作性能稳定。
对阻性、感性、容性负载有良好的兼容能力，可为各种型号的电视机、录像机、VCD、电脑、照明、风扇等电器做电源使用。
是传统逆变器的换代产品。
使用说明一、逆变使用方法1.将两个控制开关均置于关闭位置。
机壳后红、绿线夹，分别夹紧蓄电池的正、负极，此时，直流电压表显示出电瓶电压。
（本机设有防反接装置，当极性接反时，机器不工作，同时机内蜂鸣器发出警示音以提醒用户更正电瓶夹。
）2.停电时，拔下电源线插头，接上电瓶。
将逆变控制开关打开，逆变指示灯（黄色）随之发光，交流电压表会有输出显示。
旋动电压调节波段开关，机壳后的五孔插座，可随意改变输出电压，顺时针电压上升，逆时针电压下降，（其输出值为220V，±10%）以确保各种电气设备全天候的使用条件。
二、充电使用方法3.电瓶充电时，将电源线接入市电，打开充电控制开关，机器进入充电状态，调整充电电流调节开关，可增大或减小充电电流（顺时针电流增大，逆时针电流减小），直流电流表显示充电电流值。
三、调压使用方法4.电压较低的地区，可用本机做调压器使用：将电源线接入市电，旋动充电电流调节和交流电压调节两个波段开关，机后五孔插座可得到理想的电压值（顺时针电压上升，逆时针电压下降）。
四、不间断电源的使用方法5.当为电脑等在工作中不允许突然断电的单台设备做专用电源时，可利用本机的自动切换功能。
方法是：将充电控制和逆变控制两个开关均置于打开的位置，将电源线接入市电，正常工作时，设备由市电网供电，一旦停电后本机可在0.2秒内自动切换到逆变状态。
故，本机是真正意义上的“不停电”电源。
注意事项1、蓄电池电压一定要与本机标注的供电电压相匹配，如：24V逆变器不能用单块（12V）电瓶供电，否则会因输出过低而影响工作；12V逆变器严禁使用两块（24V）电瓶供电，否则会烧毁机器，更甚者可能导致电气火灾的发生。
电力专用WT-5000DB/DC220V 正弦波逆变电源说明书珠海瓦特电力设备有限公司注意事项1、请确认所购机器机型及机号，并详细填写用户资料表中各项内容，以便我公司提供即时的服务；2、请不要自行打开机箱，否则我公司将不承担保修事宜；3、必须按照说明书要求安装使用；4、请妥善保存好说明书，作为日后参阅；5、正弦波逆变电源在使用过程中有一定的发热量属正常现象，但要保持安装环境的通风散热、干净清洁，特别不能堵塞通风孔。
一、概述正弦波逆变电源是电力控制系统新一代的专用电源，它主要针对电力控制系统的特点和要求设计制造，适合电力控制系统对供电设备高质量、高可靠性的要求，满足电力控制系统中电脑等终端设备的需求。
随着信息网络技术日新月异的发展和普及，已经广泛应用于电信、航空航天、银行证券交易、金融管理、办公自动化、工业自动控制、医疗卫生、军事科研等各个领域，程控交换和数字传输的综合运用，促进了网络数字化，国际互联网的兴起，标志着现代社会进入信息化的时代。
因此，电力控制系统中信息处理的安全、稳定、准确、连续极为重要，信息的破坏和丢失往往会造成经济损失甚至产生严重的后果。
正弦波逆变电源的应用消除了直接使用市电和小型UPS电源供电所产生的不利因素，根本上避免了由于市电不稳、供电中断、杂音干扰和雷电侵入等可能造成的危害。
配备正弦波逆变电源是电力控制系统能够安全、可靠运行的最佳保障。
二、性能本电源属于直流/交流转换电源，采用SPWM技术，输出纯正弦波，具有瞬态响应好、波形失真小、输出电压稳定等特点，并同时具有极佳的EMI指标。
本电源设有直流输入过、欠压保护，直流输入极性接反保护，交流输出过电压、过功率、短路保护，机内过热保护等一系列保护措施，使电源的各项性能指标和可靠性具有足够的技术保证。
三、使用范围本电源针对电力控制系统的特点设计制造，以满足系统中电脑等终端设备的供电需求，主要应用于：1、各类数字通信设备的后台管理设备，包括终端设备、监控设备、计费设备等。
逆变器用户手册正弦波系列目录一、操作说明 (2)二、产品功能特点 (2)三、适用范围 (3)四、安装指导 (3)五、状态说明 (3)六、技术规格表 (4)*在使用本机前,请仔细阅读本手册所要求的操作方法以及注意事项，否则会造成逆变器的损坏。
请妥善保管好本手册！一．操作说明*本产品在设计和生产时已充分考虑到操作者的安全以及产品的安全使用,避免造成伤害或事故,请严格依照以下说明使用或安装。
（1）安装逆变器时要由专业人士操作，或由当地经销商协助完成。
（2）确认供应直流电源电压范围是否附合要求即+15%，电压极性是否正确。
确认负载电压输入范围是否符合要求即单相220VAC，负载不大于额定功率。
（3）勿将液体流入逆变器内部，或用湿布擦除机器外壳。
机器运行时人体不能直接触及逆变器端子，尤其湿手，否则会造成触电伤害。
（4）正常运行的逆变器如需变动其工作环境，不可自行改变其连线，应由专业人士或经销商确认、操作。
（5）逆变器运行环境应在通风良好、温度范围0至45度环境使用，应远离火源以及日光直射的位置。
不能在结露，灰尘环境下运行。
（6）未成年人不得使用本产品。
（7）确认逆变器地线可靠连接，线径应符合安全使用条件，连接线尽可能缩短。
二．产品功能特点（1）该逆变器使用CPU控制，低成本高品质，智能化正弦波输出，属本产品特有的特点。
（2）本产品逆变输出可负载各类型单相设备，比如马达、空调、电钻、日光灯、气体灯等等家电设备，通信设备，工业设备。
（3）单键智能开关机设计方便操作。
（4）优异的输出短路保护设计，可以抗拒大电流启动负载冲击。
（5）完善的过载保护设计可有效的保护逆变器的安全运行，当负载大于100%~120%时逆变器将于30秒左右自动关机，当负载大于150%逆变器会立即自动关机。
（6）直流供电电路下限保护设计，当直流电源小于标称值的15%，逆变器将自动关闭。
注意:a．未经许可本产品不可以用于维持生命的设备。
b．本逆变器不适宜用于高精密电子设备，需经专业技术人员确认方可投入运行。
逆变器使用说明书一、产品概述逆变器是一种将直流电源转换为交流电源的设备，适用于各种领域和场景的电力供应需求。
本说明书将介绍逆变器的功能特点、安装要求、使用方法以及注意事项，以帮助用户正确地使用逆变器并获得最佳的使用效果。
二、功能特点1. 高效转换：逆变器采用先进的电路设计和高效率的电力转换技术，能够将直流电源有效地转换为稳定的交流电源，提供给各种电器设备使用。
2. 稳定输出：逆变器具备稳定的输出功率，能够满足大多数电器设备的需求，保证供电的稳定性和可靠性。
3. 多功能设计：逆变器配备多种输出接口，可以满足不同类型设备的连接需求，如USB接口、AC插座等。
4. 保护功能：逆变器内置多种保护机制，如过载保护、短路保护、过热保护等，以保证逆变器和电器设备的安全运行。
三、安装要求1. 安全环境：请确保逆变器的安装环境干燥、通风良好，并远离火源或易燃材料。
2. 输入电源：在连接逆变器之前，请确认输入直流电源的电压和频率与逆变器的额定输入电压和频率相匹配。
3. 接地保护：为了确保操作人员的安全，请务必将逆变器接地，并确保接地良好。
4. 避免挤压：请确保逆变器安装在能够承受其重量的平稳表面上，避免受到外力挤压或摔落。
四、使用方法1. 连接输入电源：将直流电源正确连接到逆变器的输入端，确保接线牢固且正确无误。
2. 连接输出设备：根据需要，选择相应的输出接口，将电器设备正确地连接到逆变器的输出端。
3. 打开开关：在确认输入和输出连接正确后，可打开逆变器的开关，启动逆变器。
4. 使用设备：使用逆变器供电的设备时，请确保其额定功率不超过逆变器的额定输出功率。
五、注意事项1. 避免过载：请勿超过逆变器的额定输出功率，以免造成逆变器和设备的损坏。
2. 避免短路：请注意避免输出端短路，以免造成逆变器过载或故障。
3. 保持通风：为了保证逆变器的正常运行，请确保逆变器周围的通风良好，避免堵塞。
4. 避免高温：请将逆变器远离高温环境，以免影响逆变器的性能和寿命。
逆变器使用说明范文逆变器是一种将直流电转换为交流电的电子设备。
在家庭、商业和工业领域中都有广泛应用。
它通常用于将太阳能电池板或蓄电池等直流电源转换为交流电以供使用。
逆变器的使用可以帮助我们实现能源转换和储存，并提供可靠的电力供应。
下面是逆变器的使用说明。
1.了解逆变器的类型逆变器有很多类型，包括纯正弦波逆变器、修正正弦波逆变器和方波逆变器。
在选择逆变器时，需要根据具体的使用需求和应用场景来选择合适的型号。
2.安装逆变器在安装逆变器之前，需要仔细阅读产品说明书，并确保安装环境和电气设备符合逆变器的要求。
逆变器通常需要固定在干燥通风的地方，离热源和火源远离。
如果是太阳能逆变器，应将太阳能电池板正确安装在逆变器输入端。
3.连接逆变器将逆变器正确连接到电源系统。
首先，将逆变器的直流端连接到电池或太阳能电池板。
确保正极与正极相连，负极与负极相连。
然后，将逆变器的交流端连接到需要供电的设备或电网。
确保连接正确并牢固。
4.操作逆变器在正常情况下，逆变器将会自动工作。
可以通过逆变器上的显示屏或控制面板来监测和调节电流、频率和输出功率等参数。
对于一些高级逆变器，还可以通过手机应用或远程监控系统来实现远程控制和监测。
5.注意逆变器的保养6.了解逆变器的保护机制逆变器通常具有过载、过压、欠压、过温和短路等保护机制。
当逆变器工作时出现这些问题时，它将自动停机并发出警报。
在这种情况下，不应强行启动逆变器，而应首先解决问题，然后再重新启动。
7.节能使用逆变器逆变器虽然可以将直流电转换为交流电，但在电能转换过程中，会有一定的能量损耗。
为了节约能源，我们应合理使用逆变器，减少不必要的使用，并尽量选择高效率的逆变器产品。
总之，逆变器是一种非常有用的电子设备，可将直流电转换为交流电，供应给家庭、商业和工业设备使用。
通过正确安装、连接、操作和保养逆变器，我们可以实现稳定的电力供应，并且延长逆变器的使用寿命。
同时，合理使用逆变器也是节约能源的一种方式。
逆变器说明书逆变器说明书概述逆变器是一种能够将直流电转换为交流电的装置，通常用于太阳能发电系统或电池系统中。
本说明书将介绍逆变器的组成部分、工作原理、安装要求以及使用注意事项。
组成部分一个典型的逆变器主要由以下几个部分组成：1. 输入端：逆变器的输入端接收直流电。
对于太阳能发电系统，输入端一般接收太阳能电池板产生的直流电；对于电池系统，输入端接收电池供应的直流电。
2. 控制电路：逆变器的控制电路负责控制整个逆变器的运行。
它监测输入电流和电压，并根据需要控制逆变器输出的交流电。
3. 逆变器单元：逆变器单元是逆变器的核心组件。
它将输入的直流电转换为输出的交流电。
逆变器单元通常由多个开关器件（如MOSFET或IGBT）组成。
4. 输出端：逆变器的输出端输出转换后的交流电。
输出端可以连接到电网供电系统，也可以连接到独立的负载设备。
工作原理逆变器的工作原理可以简单地描述为以下几个步骤：1. 输入电流和电压监测：控制电路监测输入电流和电压的波形和数值。
2. 逆变器控制：控制电路根据监测到的输入波形和数值，计算出逆变器单元需要的控制信号。
3. 逆变器单元操作：逆变器单元接收控制信号，根据信号的要求，控制开关器件的开关状态，并将直流电转换为交流电。
4. 输出电流和电压监测：控制电路监测输出电流和电压的波形和数值。
5. 保护机制：逆变器具备多种保护机制，当监测到输出电流或电压超出正常范围时，逆变器会自动切断电源，以防止电子装置的损坏。
安装要求在安装逆变器之前，请确保满足以下要求：1. 选择合适的安装位置：逆变器应安装在通风良好、无尘、温度适中的环境中，以确保逆变器能正常工作。
2. 安装支架：根据逆变器的尺寸和重量，选择合适的支架进行安装。
支架应稳固且能够承受逆变器的重量。
3. 输入电缆的选择和安装：选择合适的电缆将太阳能电池板或电池连接到逆变器的输入端。
确保电缆负载能够承受输入电流的要求，并正确连接到逆变器的输入端。
逆变器说明(全厂不间断电源)————————————————————————————————作者：————————————————————————————————日期：OYAMA使用说明书USER’S MANUAL INVERTER POWER SUPPLY1.简介1.1.概述1.2.注意事项2.外形结构2.1 1KVA INV外观.2.2 2、3KVA INV外观2.3 5、6KVA INV外观(2﹑3KVA INV标机外观)2.4 8KVA-20KVA INV外观3、INV的放置3.1.搬运或移动3.2.放置4、INV的安装及接线4.1.注意事项4.2.单机INV安装4.2.1 1KVA INV4.2.2 2KVA以上INV4.3.备份INV安装4.4三相INV安装4.5动力配件选择4.5.1配线选择4.5.2空气开关选择5.INV的选择5.1控制及指示装置5.2操作程序5.2.1第一次开机5.2.2存放步骤5.2.3关机程序5.2.4开机程序5.2.5断电情况6.状况处理6.1运转指示6.2异常处理程序7.INV工作原理7.1正常7.2断电7.3备用电源供电7.4 备份INV运作7.4.1正常工作7.4.2备机工作8.INV及电池之保养8.1INV之保养8.2电池之保养9.通信介面说明10.电气规范10.1单相电气规范10.2三相电气规范1.简介1.1概述本系列INV针对办公室自动化,电脑化之需求,考虑到安置空间之大小及位置,以及所产生杂音对办公人员造成之干扰问题而设计.体积小,低杂音,高稳定度及容量操作为设计重点,并维护本公司产品一贯之精致品质及优异功能.本系列INV最大之特点是采用最新IGBT组成功率单元,并配备专用IGBT驱动芯片及特殊设计之控制电路.故此,配备本公司INV必能使您的精密电气设备发挥最大之效果.1.2注意事项为使INV能正常发挥既有之功能,请注意下列事项:1.在使用前务必阅此说明书.2.必须依照说明书之指示安装.3.遵照指示步骤,依次操作.4.避免超载使用,以免造成INV故障.5.请保持INV之干净与整洁.6.机器若有异常现象,请依异常处理程序处理.7.请妥存本说明书,作为日后参考.8.合格电器安装,维修人员安装维修.9.安装机器时,请最好有两人在现场.10.依照安全规范施工.11.为避免触电造成人员伤害及机器损坏,请勿打开机盖.2.1 1KV A INV外观2.2 2、3KV A INV外观端子排(图二A )2.3 5、6KV A INV外观（2、3KV A INV外观）2.4 8KV A INV ~ 15KV A INV观2.4 20KV A以上INV外观3.INV的放置3.1搬运或移动1.请先将所有按线拆除.2.小心轻放,严禁碰撞3.请勿倒置移动.3.2放置1.请勿置于不平或倾斜之处.(图五)2.请将INV置于通风良好的地方,背面及两侧至少离壁10公分,使进﹑出排气孔保持通畅。
（图六﹑图七）3.避免放置于阳光直射处。
（图八）4.避免雨淋或放置于潮湿处。
（图九）5.远离火源及高温以防温度过高。
（图十）6.避免放于含腐蚀气体之空间。
7.运转环境温度0---+40℃INV的放置使用手册第7页4.1注意事项1.施工时请依电工法则。
2.妥善做好接地工作。
3.用电表测量输入电压是否为正确电压。
4.避免带电作业，注意施工安全。
5.将INV背面开关驳至“OFF”。
6.将覆盖端子排之盖板取下。
7.按照端子排之接线标记将输入﹑输出导线正确的接驳，并做适当之绝缘包覆后锁紧。
8.接线完毕后，将覆盖端子排之盖板重新装好，即可从事开机动作。
4.2单机INV安装4.2.1 1KVA INV1KVA INV提供14#电源线,可直接插入就近之220V交流插座,但请注意插座之容量是否足够供应INV之所需。
INV背面之插座提供稳定的220V交流供负载使用。
该插座允许通过的最大电流为５Ａ。
注意负载不得超过INV之额定容量。
2KVA以上INV参照图二﹑三﹑四,在INV背面装设有端子排。
输入(INPUT)﹑输出(OUTPUT)﹑外接电池(EXT BAT)可按端子排之接线标记正确驳接。
接线时注意零线(N)﹑火线(L)﹑地线(G)之区别。
警告:1.本机必须接地,且在任何情况下不得将接地线去除或切断,以防触电。
2.开机后接线端子间有直流及交流高压，务必在开机前将后盖板盖好。
备份INV安装备份输出端火线(L)与主机旁路静态端子(L1)连接,输入端主机﹑备机并接,电池可并接也可接各自备用电池。
见下图（图十一）4.4三相INV 安装三相INV 电源背面板上设有接线端子排。
见下图(图十三)8~20KV A INVINPUT EXTBA T OUTPUTBY N R S T - + L N(图十二A)30KV A 以上 INVINPUT EXTBAT BYPASS OUTPUTMAINTAINCEG N R S T - + LN L N L N○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○(图十二B)4.5动力配件选择 4.5.1配线选择输入(单相) 输入(三相) 输出 220(V) 380(V)220(V) 2KV A 2.1m ㎡ 2m ㎡ 3KV A 3m ㎡ 2.5m ㎡ 5KV A 5.5m ㎡ 3.5m ㎡ 8KV A 8m ㎡ 5.0m ㎡ 5.5m ㎡ 10KV A 14m ㎡ 6m ㎡ 8m ㎡ 15KV A 22m ㎡ 10m ㎡ 14m ㎡ 20KV A 38m ㎡ 25m ㎡ 30m ㎡ 30KV A60m ㎡35m ㎡38m ㎡4.5.2空气开关选择输入(单相) 输入(三相) 输出 220(V) 380(V)220(V) 2KV A 20A 15A 3KV A 32A 20A 5KV A 50A 32A 8KV A 80A 50A 50A 10KV A 80A 50A 50A 15KV A 100A 80A 80A 20KV A100A 80A 100A 30KV A150A100A100A○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○5.UPS的操作使用手册第10页5.1控制指示装置5.1.1 1KV A INV控制面板1市电正常指示灯2旁路供电指示灯3负载指示灯4电池容量指示灯5逆变器工作指示灯6 负载供电指示灯7逆变器停止按键8.故障指示灯9逆变器启动按键5.1.2 2KVA以上INV控制面板1.输入指示灯 : 市电供电输入指示(MAINS)。
2.旁路指示灯 : 市电供电输出指示(BYPASS)。
3.输出指示灯 : 变流器供电输出指示(INVERTER)。
4.电池能量指示灯 : 此灯亮起表示电池能量即将耗尽(BATTERY)。
5.负载过载指示灯 : 表示用户用电量超过UPS额定容量显示(OVERLOAD)。
6.故障指示灯 : INV故障指示(FAULT)。
7.LCD液晶显示器: 显示数位信号:如电压﹑频率﹑功率﹑INV状况等等。
(1).AC:LOSS(OK) BAT:OK(LOW)NO OUTPUT(BYPASS OUTPUT,INVERTER OUTPUT)(2).INPUT VOLTAGE (5).OUTPUT FREQUENCY(3).OUTPUT VOLTAGE (6).BATTERY VOLTAGE(4).INPUT FREQUENCY (7).OUTPUT POWER8.LCD显示选择键: 按动此键循环显示INV工作参数。
9.INV开关机键 : 连续按动此键四秒钟左右可开关机。
５.INV 的操作 使用手册 第11页(图十三 B)5.2操作程序本系列INV 之操作甚为简便。
依下述之正确步骤操作即可使系统正常运行。
5.2.1第一次开机1. 确定主开关在”OFF ” 位置,并无任何负载连接于INV 输出。
2. 检查INV 之输入电源是否正常。
3. 主开关驳至“ＯＮ“位置，市电（~/-）绿色指示灯﹑旁路(~-)棕色指示灯亮。
4. 按下控制面板“ＯＮ”键并保持4秒钟左右,冷却风扇启动,逆变绿色指示灯(-/～)逐渐变亮。
5. 约 25秒后旁路指示灯(~-)熄灭,逆变指示灯(-/~)亮,表示INV 处于正常工作中。
6. 切断输入电源，市电指示灯(~-)熄灭，蜂鸣器每隔４秒发出叫声（长延时机鸣叫90秒后停止叫声）,表示INV 处于电池供电运行中 。
7. 恢复输入电源，市电指示灯（~/-）再度亮起,鸣叫声停止。
8. INV 第一次开机成功,可将负载连接至INV 使用。
234561789５.INV的操作使用手册第12页5.2.2存放步骤1.主开关拨至“OFF”。
2.将INV存放于干燥﹑低温之处（低于２７℃）。
3.每隔60日重复步骤1﹑2。
5.2.3关机程序1.将连接至INV之负载关机。
2.按下控制面板之“OFF”键并保持4秒钟左右。
3.主开关驳到“OFF” (如市电正常可将主开关保持在“ON”状态以对电池译电充电)。
注意：１．为确保电池供电模式之正常运作，请尽可能保持主开关在“ＯＮ”状态。
２．若负载未关机，请勿断开INV主开关。
5.2.4开机程序1.主开关驳至“ON”。
2.按下控制面板之“ON”键4秒左右。
3.启动负载。
5.2.5断电情况当市电中断,INV可将电池电源转换成交流稳定电源维持负载之供电,以避免资料之流失或损毁.在电池供电模式下,最初INV每4秒鸣叫一次,一段时间后停止鸣叫。
但当电池电源将耗尽时,鸣叫将变成每秒一次;此时应立即停止负载工作并按程序关机。
电池电源耗尽时,故障灯变亮,蜂鸣器长鸣。
当设备出现故障时,记录LCD显示器上故障显示情况后立即关掉INV,或查阅故障分析表分析故障产生原因,请厂家代理或熟悉本机原理之工程师或技术员进行维修。
一旦出现故障,请遵循以下步骤处理:(1)操作是否正常?是否安装不当?(2)后面板上主开关,是否置于“ON”?(3)市电电源线插座是否良好,输入线是否接通?(4)前面板上的“ON”键是否按了?(5)市电是否正常?(6)显示灯状态如何?(7)是否负载引起INV之变化?(8)后面板之保险是否烧断?(9)是否过载?减少一些负载,重新启动INV是否正常?6.1运转指示在日常使用中,面板有灯号指示及声音警报.︰点亮熄灭无连续鸣叫每四秒鸣叫每一秒鸣叫控制面板指示灯 @1 警报声INV工作状况处理方式@2~/- -/~ ~- !□□■■＿正常免□■□■＿逆变器启动按键未压下参阅图十五□▃■＿逆变器启动按键压下免■□■■断电参阅图十六■□■■电池将尽关掉INV或负载■■■■电池耗尽关掉INV □■□■过载参阅图十七□■□□逆变器异常参阅图十八备注:@①指示之说明,请参阅5.@②异常处理程序,请参阅6.26.2异常处理程序A：逆变器工作指示灯“INV”不亮 B：市电正常指示灯“MAINS”不亮C：旁路工作指示灯“BYPASS”亮 D：故障指示灯“FAULT”亮7.1正常运转参阅(图十九),市电经由整流器/逆变器及静态开关对负载供电,并经充电器对电池充电。
