路由器的基本配置实验报告
- 格式:doc
- 大小:1.10 MB
- 文档页数:14
计算机网络实验报告路由器配置计算机网络实验报告:路由器配置1.实验目的本实验旨在通过配置路由器,实现网络之间的通信和数据传输,以加深对计算机网络的理解和实践能力。
2.实验设备及环境2.1 实验设备- 路由器:型号,IP 地质:- 交换机:型号,IP 地质:- 计算机:型号,IP 地质:2.2 实验环境- 操作系统:Windows 10- 路由器配置软件:3.实验步骤3.1 网络拓扑设置3.1.1 将路由器与交换机连接,确保物理连接正常。
3.1.2 设定路由器和交换机的 IP 地质、子网掩码,确保网络正常通信。
3.2 路由器配置3.2.1 登录路由器管理界面。
3.2.2 进行基本配置,包括主机名、域名、IP 地质、网关等信息。
3.2.3 配置路由表,添加静态路由和动态路由。
3.2.4 进行网络地质转换(NAT)的配置,实现内网和外网的通信。
3.3 测试与调试3.3.1 在计算机上配置 IP 地质和默认网关,与路由器进行连接。
3.3.2 进行网络连通性测试,检查路由器的配置是否正确。
3.3.3 如有问题,进行排错和调试,重新检查配置。
4.实验结果4.1 配置路由器后,计算机可以与外网服务器进行通信。
4.2 数据传输稳定,无丢包和延迟问题。
4.3 路由器配置符合网络设计要求,满足网络拓扑的需求。
5.实验总结通过本实验,我们学习了路由器的基本配置和网络通信原理,并完成了网络设备的配置和测试。
通过实践,进一步加深了对计算机网络的理解和应用能力。
附件:- 实验拓扑图:- 路由器配置文件:法律名词及注释:1.IP 地质:Internet Protocol Address,互联网协议地质,用于标识网络中的设备。
2.子网掩码:Subnet Mask,用于划分 IP 地质的网络部分和主机部分。
3.网关:Gateway,网络中的出口节点,用于实现不同网络之间的通信。
全文结束 \。
路由器的基本配置实验报告路由器的基本配置实验报告1·概述本实验旨在介绍路由器的基本配置方法及步骤,包括路由器的初始化设置、接口配置、路由配置等内容。
通过本实验,可以掌握基本的路由器配置技能,为网络搭建和管理提供基础支持。
2·实验设备及环境2·1 设备:一台路由器(型号:X)2·2 环境:局域网环境,网络连接正常3·实验步骤3·1 初始化路由器3·1·1 连接路由器和电源,启动路由器3·1·2 进入路由器的管理界面,通常通过Web页面或命令行界面(Console/SSH)登录3·1·3 根据路由器型号和操作系统版本,进行初始化配置,包括设置管理密码、主机名、SSH/Telnet等远程管理方式等 3·2 配置接口3·2·1 查看路由器接口信息,包括物理接口和逻辑接口3·2·2 针对需要使用的接口进行配置,包括IP地质、子网掩码、端口速率、半双工/全双工模式等3·3 配置路由3·3·1 理解路由表的概念和作用3·3·2 查看、修改和添加路由表项,实现路由转发和路径选择3·4 配置网络地质转换(NAT)3·4·1 理解NAT的作用和原理3·4·2 配置静态NAT和动态NAT,实现内网和外网的地质映射3·5 配置ACL3·5·1 理解ACL的作用和原理3·5·2 配置标准ACL和扩展ACL,实现网络流量过滤和管理3·6 配置路由器日志3·6·1 理解路由器日志的作用和重要性3·6·2 配置路由器日志,记录关键事件和异常情况4·实验结果及分析4·1 初始化路由器成功,管理密码和远程管理方式设置正确4·2 接口配置正确,路由器接口状态正常,网络连接正常4·3 路由配置正常,路由表项添加正确,路由转发功能正常4·4 NAT配置正确,实现了内网和外网之间的地质映射4·5 ACL配置正确,实现了网络流量的合规管理和过滤4·6 路由器日志配置正确,日志记录了关键事件和异常情况5·结论通过本实验,成功完成了路由器的基本配置,掌握了不同功能的配置方法和步骤,能够进行基本的路由器管理和网络搭建工作。
一、实训目的通过本次实训,掌握路由器的基本配置方法,了解路由器在网络中的作用,提高网络设备的配置与管理能力。
二、实训环境1. 路由器:华为AR系列路由器一台2. 交换机:华为S系列交换机一台3. 网线:直通网线若干4. 计算机若干5. 实验室网络环境:模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置(1)连接路由器与计算机,使用Console线进入路由器配置模式。
(2)配置路由器基本参数,包括主机名、密码等。
(3)配置接口IP地址,确保路由器与交换机之间能够正常通信。
2. 路由器接口配置(1)查看路由器接口信息,了解接口状态。
(2)配置接口VLAN,实现不同VLAN之间的隔离。
(3)配置接口安全特性,如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置(1)配置静态路由,实现不同网络之间的互通。
(2)配置动态路由协议,如RIP、OSPF等,实现网络自动路由。
4. 静态路由配置(1)查看路由表,了解当前网络的路由信息。
(2)配置静态路由,实现特定网络之间的互通。
5. 动态路由配置(1)配置RIP协议,实现网络自动路由。
(2)配置OSPF协议,实现网络自动路由。
6. 路由策略配置(1)配置路由策略,实现特定数据包的转发。
(2)配置策略路由,实现不同数据包的转发。
7. NAT配置(1)配置NAT地址池,实现内部网络访问外部网络。
(2)配置NAT转换,实现内部网络访问外部网络。
8. 路由器安全配置(1)配置ACL,实现访问控制。
(2)配置IPsec VPN,实现远程访问。
(3)配置端口安全,防止未授权访问。
五、实训结果通过本次实训,成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通,满足了网络需求。
路由器的基本配置实验报告路由器的基本配置实验报告1.引言本实验旨在通过对路由器的基本配置进行实践,掌握路由器的基础知识和技能。
本文档将详细介绍实验所涉及的步骤和操作方法。
2.实验目的通过本实验,我们的目标是掌握以下内容:- 路由器的基本概念和原理;- 路由器的物理连接和配置方法;- 网络地质分配和子网划分;- 静态路由和动态路由的配置;- 网络服务的配置和管理。
3.实验环境- 路由器型号:XYZ-1234- 操作系统:XYZ RouterOS 9.0- 计算机A:操作系统XYZ-OS,IP地质.192.168.1.10- 计算机B:操作系统XYZ-OS,IP地质.192.168.2.104.实验步骤4.1 路由器的物理连接步骤:1.将路由器的LAN口与计算机A通过网线连接。
2.将路由器的WAN口与计算机B通过网线连接。
3.打开计算机A和计算机B。
4.2 路由器的基本配置步骤:1.打开浏览器,输入路由器的默认管理IP地质(例如192.168.0.1)。
2.输入默认管理员用户名和密码登录路由器管理界面。
3.进入路由器的基本配置页面,设置路由器的名称、时区、密码等基本信息。
4.设置路由器的无线网络参数,如SSID、密码等。
5.保存配置,并重新启动路由器。
4.3 网络地质分配和子网划分步骤:1.进入路由器管理界面的网络设置页面。
2.设置LAN口的IP地质和子网掩码,例如192.168.1.1/24.3.设置DHCP服务器,为LAN口的计算机分配动态IP地质。
4.设置WAN口的IP地质,获取IP地质的方式可以是静态分配或动态分配(DHCP)。
5.保存配置,并重新启动路由器。
4.4 静态路由和动态路由的配置步骤:1.进入路由器管理界面的路由设置页面。
2.配置静态路由,将特定的目的网络配置到特定的下一跳路由器。
3.配置动态路由协议,如RIP、OSPF等。
4.保存配置,并重新启动路由器。
4.5 网络服务的配置和管理步骤:1.进入路由器管理界面的服务设置页面。

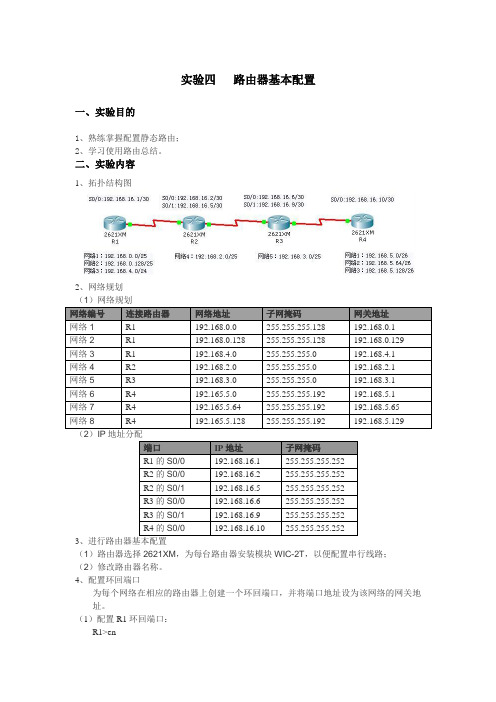

实验四路由器基本配置一、实验目的1、熟练掌握配置静态路由;2、学习使用路由总结。
二、实验内容1、拓扑结构图2、网络规划(2)IP3、进行路由器基本配置(1)路由器选择2621XM,为每台路由器安装模块WIC-2T,以便配置串行线路;(2)修改路由器名称。
4、配置环回端口为每个网络在相应的路由器上创建一个环回端口,并将端口地址设为该网络的网关地址。
(1)配置R1环回端口:R1>enR1r#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#interface loopback0%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to upR1(config-if)#ip address 192.168.0.1 255.255.255.128R1(config-if)#exitR1(config)#interface loopback1%LINK-5-CHANGED: Interface Loopback1, changed state to upR1(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback1, changed state to up R1(config-if)#ip address 192.168.0.129 255.255.255.128R1(config-if)#exitR1(config)#interface loopback2%LINK-5-CHANGED: Interface Loopback2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback2, changed state to up R1(config-if)#ip address 192.168.4.1 255.255.255.0(2)配置R2环回口:R2>enR2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#interface loopback0%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up R2(config-if)#ip address 192.168.2.1 255.255.255.0(3)配置R3环回口:R3>enR3#conf tEnter configuration commands, one per line. End with CNTL/Z.R3(config)#interface loopback0%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up R3(config-if)#ip address 192.168.3.1 255.255.255.0(4)配置R4环回口:R4>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.R4(config)#interface loopback0%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to upR4(config-if)#ip address 192.168.5.1 255.255.255.192R4(config-if)#interface loopback1%LINK-5-CHANGED: Interface Loopback1, changed state to upR4(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback1, changed state to up R4(config-if)#ip address 192.168.5.65 255.255.255.192R4(config-if)#interface loopback2%LINK-5-CHANGED: Interface Loopback2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback2, changed state to up R4(config-if)#ip address 192.168.5.129 255.255.255.1925、进行网络连通测试在4个路由器上使用ping命令分别测试每个网络的连通情况。
计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令;
2、理解网络地址规划的原则及方法。
二、实验所用仪器(或实验环境)
路由器1台,交换机2台,PC机至少4台,RJ45双绞线。
Console控制电缆。
本次使用cisco packet tracer进行仿真。
三、实验基本原理及步骤(或方案设计及理论计算)
1、直连路由:用2个交换机组建两个LAN,用路由器将两个LAN连接;
2、基于三层交换机的VLAN间路由:用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。
3、单臂路由:用1个二层交换机组建两个LAN,用路由器将两个LAN连接;(选作,有些设备不支持)
4、规划设置PC机的IP地址和掩码。
四、实验数据记录(或仿真及软件设计)
实验一
实验二
实验三
五、实验结果分析及回答问题(或测试环境及测试结果)实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令;对于LAN和VLAN有了更深的理解和认识。
一、实训背景与目的随着信息技术的飞速发展,网络技术在各行各业中的应用越来越广泛。
为了使学生更好地掌握网络设备配置与管理的基本技能,提高学生的实际操作能力,本次实训旨在通过路由器配置的实训,使学生了解路由器的基本原理、配置方法以及网络故障排除技巧。
二、实训环境与设备1. 实训环境:- 操作系统:Windows Server 2012- 路由器:华为AR2200系列路由器1台- 交换机:华为S5700系列交换机2台- 计算机客户端:PC Server 332. 实训设备:- 路由器:华为AR2200-01- 交换机:华为S5700-02、华为S5700-03- 计算机客户端:PC Server 33三、实训内容与步骤1. 路由器基本配置(1)登录路由器使用Console线连接路由器的Console口和计算机的串口,通过PuTTY软件配置路由器。
(2)设置基本参数- 配置设备名称- 配置设备IP地址- 配置管理密码(3)配置接口参数- 配置接口IP地址- 配置接口类型(如:VLAN接口、以太网接口)2. 路由协议配置(1)静态路由配置- 配置目标网络地址- 配置下一跳路由器IP地址(2)动态路由协议配置- 配置OSPF协议- 配置BGP协议3. VLAN配置(1)创建VLAN- 创建VLAN 10- 创建VLAN 20(2)配置VLAN接口- 将接口0/0/1分配给VLAN 10- 将接口0/0/2分配给VLAN 20(3)配置VLAN IF- 配置VLAN IF 10- 配置VLAN IF 204. 路由器安全配置(1)配置访问控制列表(ACL)- 配置入站ACL(2)配置IP地址过滤- 配置IP地址过滤规则- 配置IP地址过滤应用四、实训总结与收获通过本次路由器配置实训,我收获颇丰,具体如下:1. 加深了对路由器基本原理的理解:通过实际操作,我深刻理解了路由器的工作原理,包括路由选择、转发数据包等。
实验3-路由器配置实验报告实验3-路由器配置实验报告1、引言本实验旨在学习和掌握路由器的配置方法,包括基本配置、网络连接和路由协议的配置等。
通过本实验,能够了解路由器的工作原理和配置过程,掌握基本的网络设备配置技能。
2、路由器基本配置2.1 网络拓扑在本实验中,我们使用了以下网络拓扑:- 一台计算机作为路由器的管理电脑- 一台路由器(模拟器或实体路由器)2.2 路由器的基本配置步骤2.2.1 登录路由器使用管理电脑上的终端软件连接路由器,通过串口或网络连接。
2.2.2 进入特权模式在路由器终端中输入用户名和密码,进入路由器的特权模式。
2.2.3 配置路由器主机名使用命令`hostname <主机名>`配置路由器的主机名。
2.2.4 配置路由器管理IP地质使用命令`interface <接口名>`进入接口配置模式,然后使用命令`ip address <IP地质> <子网掩码>`配置路由器的管理IP地质。
2.2.5 配置路由器默认网关使用命令`ip default-gateway <默认网关IP地质>`配置路由器的默认网关。
2.2.6 保存配置使用命令`write`或`copy running-config startup-config`保存路由器配置。
3、路由器网络连接配置3.1 配置接口IP地质使用命令`interface <接口名>`进入接口配置模式,然后使用命令`ip address <IP地质> <子网掩码>`配置接口的IP地质。
3.2 配置接口状态使用命令`interface <接口名>`进入接口配置模式,然后使用命令`no shutdown`启用接口。
3.3 配置静态路由使用命令`ip route <目的网络> <子网掩码> <下一跳IP地质>`配置静态路由,将数据包发送到下一跳路由器。
路由器的基本配置实验报告范本:1. 实验目的本实验旨在介绍路由器的基本配置方法,通过配置路由器以实现网络连接和数据传输。
2. 实验材料- 一台路由器设备- 一台电脑或终端设备- 网络线3. 实验步骤3.1 连接路由器和电脑将路由器通过网络线连接到电脑的以太网接口。
3.2 打开路由器配置界面在浏览器中输入路由器默认的管理地址,通常为192.168.1.1或192.168.0.1,回车后打开路由器的配置界面。
3.3 登录路由器输入路由器的默认用户名和密码进行登录。
常见的默认用户名为admin,密码为空或为admin。
3.4 更改管理密码为了增加安全性,第一次登录成功后,应立即更改管理密码。
在管理界面中找到账户设置或密码修改选项,并按照提示更改密码。
3.5 配置无线网络在无线设置选项中,配置无线网络名称(SSID)和密码。
3.6 WAN口设置在WAN口设置中,根据实际网络环境选择相应的联网方式,如动态IP、静态IP、PPPoE等,并填写相关信息。
3.7 LAN口设置在LAN口设置中,可以设置路由器的内部网络地址和子网掩码。
通常情况下,不需要修改默认设置。
3.8 配置端口转发如果需要在内网中访问外部网络服务,可以通过端口转发功能进行配置。
在端口转发选项中,按照需要添加相关规则。
4. 实验结果经过以上配置步骤,路由器将实现正常的网络连接和数据传输功能。
5. 总结与讨论通过本实验,我们学习了路由器的基本配置方法,包括登录路由器、修改管理密码、配置无线网络、设置WAN口和LAN口等。
这些配置对于建立和管理一个安全、稳定的网络环境至关重要。
附件:本文档没有涉及任何附件。
法律名词及注释:本文档所涉及的法律名词及注释均依据当地法律规定。
请根据您所在地的法律法规进行相关解释和执行。
实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识,并通过实际操作加深对路由器配置的理解。
2.实验材料- 一台路由器(型号:X)- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接,确保连接稳定。
3.2 登录路由器打开浏览器,在地质栏输入路由器默认的管理界面地质(通常为192.168.1.1),按下回车键访问。
3.3 登录认证填写路由器的管理账号和密码,登录按钮进行登录认证。
3.4 路由器基本设置在路由器管理界面中,找到基本设置选项。
3.4.1 修改路由器名称路由器名称选项,输入新的路由器名称,保存设置。
3.4.2 设置管理员密码管理员密码选项,输入新的管理员密码,保存设置。
3.4.3 设置LAN(局域网)口IP地质LAN口设置选项,输入新的LAN口IP地质和子网掩码,保存设置。
3.4.4 设置WAN(广域网)口配置WAN口设置选项,选择连接类型(如DHCP、PPPoe等),根据实际需求输入相关参数,保存设置。
3.5 网络设置在路由器管理界面中,找到网络设置选项。
3.5.1 设置静态IP如果需要为特定设备分配静态IP,静态IP设置选项,输入设备的MAC地质和IP地质,保存设置。
3.5.2 设置端口转发如果需要将特定端口映射到特定设备上,端口转发设置选项,输入端口号和设备IP地质,保存设置。
3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上,DMZ主机设置选项,输入设备的IP地质,保存设置。
4.实验结果经过以上步骤配置后,路由器的基本设置已完成。
5.实验总结通过本实验,我们掌握了路由器的基本配置方法,了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。
附件:本文档无附件。
法律名词及注释:- 管理账号:路由器管理界面的账号,用于登录认证并进行路由器配置。
- 管理密码:路由器管理界面的密码,用于登录认证并进行路由器配置。
实验4 路由器的基本配置
1. 按照环境的要求,建立实验的拓扑结构。
2. 配置六台主机的IP地址
⑴配置198.8.15.0网络中的两台主机的地址分别是198.8.15.2和198.8.15.3。
⑵配置193.10.18.0网络中的两台主机的地址分别是193.10.18.2和193.10.18.3。
⑶配置202.7.20.0网络中的两台主机的地址分别是202.7.20.2和202.7.20.3。
⑷测试六台主机之间的连通性,并记录测试结果。
3. 配置路由器A的基本参数。
⑴进入到路由器的全局配置模式。
命令如下:Router0#config termainal
⑵配置路由器A的名称为Route_A。
命令如下:
Router0<config>#hostname Router_A
4. 配置路由器B的基本参数
⑴进入到路由器的全局配置模式。
Router1#config termainal
⑵配置路由器B的名称为Route_B。
Router1<config>#hostname Router_B
5. 配置路由器A上各端口的地址
⑴设置路由器A的f0/0端口的IP地址为193.10.18.1,子网掩码为255.255.255.0。
命令如下:
Router_A<config>#interface f0/0
Router_A<config-if>#ip address 193.10.18.1 255.255.255.0 Router_A<config-if>#no shutdown
⑵设置路由器A的f0/1端口的IP地址为198.8.15.1,子网掩码为255.255.255.0 。
Router_A<config>#interface f0/1
Router_A<config-if>#ip address 198.8.15.1 255.255.255.0 Router_A<config-if>#no shutdown
⑶设置路由器A的s1/0端口的IP地址为195.16.13.1,时钟频率为56000,子网掩码为 255.255.255.0 。
命令如下:
Router_A<config>#interface s1/0
Router_A<config-if>#ip address 195.16.13.1 255.255.255.0 Router_A<config-if>#clock rate 56000
Router_A<config-if>#no shutdown
6. 配置路由器B上各端口的地址
⑴设置路由器B的f0/0端口的IP地址为202.7.20.1,子网掩码为255.255.255.0。
Router_B<config>#interface f0/0
Router_B<config-if>#ip address 202.7.20.1 255.255.255.0 Router_B<config-if>#no shutdown
⑵设置路由器B的s1/0端口的IP地址为195.16.13.2,时钟频率为56000,子网掩码为 255.255.255.0 。
Router_B<config>#interface s1/0
Router_B<config-if>#ip address 195.16.13.2 255.255.255.0 Router_B<config-if>#clock rate 56000
Router_B<config-if>#no shutdown
7. 用命令测试各PC间的连通性,并记录测试结果。
8. 在路由器A上设置静态路由
⑴使用命令show ip route查看路由器A的路由表信息。
⑵使用命令clear ip route命令清空路由表。
⑶使用no route rip命令删除rip路由配置。
⑷在路由器A的全局配置模式下,设置到达202.7.20.0网络的静态路由表项。
命令如下:
Router_A<config># ip route 202.7.20.0 255.255.255.0 195.16.13.2
⑸显示路由器A上的路由表信息。
Router_A#show ip route
9. 在路由器B上设置静态路由
⑴使用命令show ip route查看路由器B的路由表信息。
⑵使用命令clear ip route命令清空路由表。
⑶使用no route rip命令删除rip路由配置。
⑷在路由器B的全局配置模式下,设置到达193.10.18.0网络的静态路由表项。
命令如下:
Router_B<config># ip route 193.10.18.0 255.255.255.0
195.16.13.1
⑸在路由器B的全局配置模式下,设置到达198.8.15.0网络的静态路由表项。
命令如下:Router_B<config># ip route 198.8.15.0 255.255.255.0
195.16.13.1
⑹显示路由器B上的路由表信息。
命令:
Router_B#show ip route
10.测试主机之间的连通性
⑴使用ping命令测试六台主机之间的连通性。
⑵记录测试的结果,并且与第7步结果进行比较。
答案:第七步的ping命令测试结果是只是0主机和1通,主机2和3通,主机4和5通,其他的不通,但是在第10 步中,结果全部互相通,这表示静态路由正确的。
