CD4001组成的单通道调制器电路图以及延时照明电路一、单通道调制器电路本电路的核心元件是二输人端四或非门集成电路CD4001，整个电路结构简单、元件少、易制作，特别适用于遥控发射或载波调制发送。

如图是单通道遥控发射调制器的具体电路，或非门IC1-1、IC1-2组成多谐振荡器，其振荡频率为40kHz。

或非门IC1-1的上输入端为控制端，当其为高电平时，电路停振；当其为低电平时，电路起振。

开关Sl为控制按钮，当Sl被按下时，或非门IC1-1的上输入端即为低电平，振荡电路开始工作，可输出40kHz、占空比为50％的连续方波。

改变电阻R3或电容Cl便可改变电路的振荡频率。

或非门ICl-3、ICl-4组成缓冲级，用于提高电路的驱动能力。

本调制器输出的信号送往后续的发射电路。

二、或非门延时照明电路电源电路由控制按钮S、继电器K的常开触头、降压电容C4、电阻R1、整流二极管VD1、稳压二极管VS和滤波电容C1组成；触发脉冲形成电路由电阻R2、电容C2和四或非门集成电路IC （D1～D3）内部的或非门D1组成；单稳态触发器电路由IC内部的或非门D2、D3和电阻R3、R4、电容C3组成；控制执行电路由电阻R5、晶体管V、二极管VD2和继电器K组成。

按下按钮S，在照明灯EL点亮的同时，交流220 V电压经C4限流降压、VD1整流、VS稳压及C1滤波后，为IC和控制执行电路提供+12V工作电压。

图采用CD4001或非门集成电路的按钮控制式延时照明灯电路在电路通电瞬间，C2两端电压不能突变，或非门D1的输入端为低电平，输出端为高电平。

随着C2充电的结束，或非门D1的输出端也由高电平跳变为低电平，形成开机触发脉冲，使单稳态触发器翻转，或非门D3输出高电平，V饱和导通，K通电吸合，其常开触头接通，使EL在S松开后仍维持点亮。

与此同时，+12 V电压经R4对C3缓慢充电，当C3的正端电压达到或非门D3输入端的阈值电压时（约4 min左右），单稳态触发器翻转，由暂稳态恢复为稳态，或非门D3输出低电平，V截止，K释放，EL熄灭。

VO=4.6V，VI=0 或 5V 输出高电平电流 输出高电平电流 输入漏电流 -IOH -IOH ±IIN VO=9.5V，VI=0 或 10V VO=13.5V，VI=0 或 15V VO=2.5V，VI=0 或 5V VIN=0 或 15V
VDD=5V VDD=10V VDD=15V VDD=5V VDD=15V
V
输出低电平电流
VO=1.5V，VI=0 或 15V VO=4.6V，VI=0 或 5V 输出高电平电流 输出高电平电流 输入漏电流 -IOH -IOH VO=9.5V，VI=0 或 10V VO=2.5V，VI=0 或 5V VIN=0 或 15V
or
1.4 ±IIN VDD=15V 符号 测 试 条 件 最小 典型 IDD VI=VSS 或 VDD；IO=0 VI=VSS 或 VDD， ∣IO∣<1µA VOL VOH VI=VSS 或 VDD， ∣IO∣<1µA VDD=5V VDD=10V VDD=15V VDD=5V VDD=10V VDD=15V VDD=5V VDD=10V VDD=15V VDD=5V VDD=10V VDD=15V VDD=5V VDD=10V VDD=15V VDD=5V VDD=10V VDD=15V 3.5 7.0 11.0 0.52 1.3 3.6 4.95 9.95 14.95 VO=0.5V 或 4.5V，∣IO∣<1µA VO=1.0V 或 9.0V，∣IO∣<1µA VO=1.5V 或 13.5V，∣IO∣<1µA VO=0.5V 或 4.5V，∣IO∣<1µA VO=1.0V 或 9.0V，∣IO∣<1µA VO=1.5V 或 13.5V，∣IO∣<1µA VO=0.4V，VI=0 或 5V

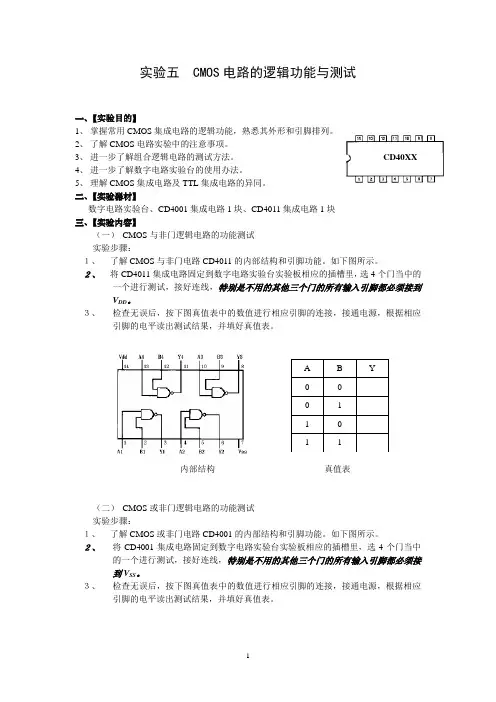

实验五 CMOS 电路的逻辑功能与测试一、【实验目的】1、 掌握常用CMOS 集成电路的逻辑功能，熟悉其外形和引脚排列。

2、 了解CMOS 电路实验中的注意事项。

3、 进一步了解组合逻辑电路的测试方法。

CD40XX4、 进一步了解数字电路实验台的使用办法。

5、 理解CMOS 集成电路及TTL 集成电路的异同。

二、【实验器材】 数字电路实验台、CD4001集成电路1块、CD4011集成电路1块 三、【实验内容】（一） CMOS 与非门逻辑电路的功能测试实验步骤：１、 了解CMOS 与非门电路CD4011的内部结构和引脚功能。

如下图所示。

２、 将CD4011集成电路固定到数字电路实验台实验板相应的插槽里，选4个门当中的一个进行测试，接好连线，特别是不用的其他三个门的所有输入引脚都必须接到V DD 。

３、 检查无误后，按下图真值表中的数值进行相应引脚的连接，接通电源，根据相应引脚的电平读出测试结果，并填好真值表。

内部结构 真值表（二） CMOS 或非门逻辑电路的功能测试 实验步骤：１、 了解CMOS 或非门电路CD4001的内部结构和引脚功能。

如下图所示。

２、 将CD4001集成电路固定到数字电路实验台实验板相应的插槽里，选4个门当中的一个进行测试，接好连线，特别是不用的其他三个门的所有输入引脚都必须接到V SS 。

３、 检查无误后，按下图真值表中的数值进行相应引脚的连接，接通电源，根据相应引脚的电平读出测试结果，并填好真值表。

内部结构 真值表（三） 或非门电路作控制门的测试 实验步骤：１、 在二或非门中，一个输入引脚作输入端、另一输入引脚作控制端。

如图所示，引脚B 作控制端、引脚A 作输入端，按要求连接好线路，特别是不用的其他三个门的所有输入引脚都必须接到V SS 。

２、 将数字信号发生器输出信号连接到A 引脚，B 引脚分别接上高电平和低电平。

接通电源，用示波器观察Y 引脚的输出波形，并绘出相应波形。

常用4000系列标准数字电路的中文名称资料型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。
