直流电路的分析方法

直流电路的分析与计算直流电路是指电流方向不变的电路，它由直流电源、电阻、电感和电容等元件组成。

在实际应用中，对直流电路的分析与计算具有重要意义，能够帮助我们理解电路的工作原理、计算电路参数以及解决相关问题。

本文将对直流电路的分析与计算进行详细阐述。

一、基本理论1. 电压、电流和电阻的关系在直流电路中，电压和电流之间的关系可以通过欧姆定律进行描述。

欧姆定律指出，电阻两端的电压与电流成正比，比例系数为电阻的电阻值，即V=IR。

其中，V表示电压，I表示电流，R表示电阻。

2. 串联与并联电阻在直流电路中，电阻之间的串联和并联可以通过串并联电阻公式来计算。

串联电阻的计算公式为R=R1+R2+...+Rn，表示各个电阻的电阻值之和。

而并联电阻的计算公式为1/R=1/R1+1/R2+...+1/Rn，表示各个电阻的倒数之和的倒数。

3. 电路的功率与电能功率表示单位时间内产生的能量，电路的功率可以通过乘法关系计算，即P=VI。

其中，P表示功率，V表示电压，I表示电流。

电能表示单位时间内电路所消耗或产生的能量，可以通过功率与时间的乘积进行计算，即E=Pt。

其中，E表示电能，P表示功率，t表示时间。

二、直流电路分析方法1. 基尔霍夫电流定律基尔霍夫电流定律指出，在电路中，任意一个节点的电流进出代数和为零。

此定律可以用来分析节点电流的分布情况。

当直流电路中的各个元件与电源连接形成环路时，还可以运用基尔霍夫电流定律来计算环路电流。

2. 基尔霍夫电压定律基尔霍夫电压定律指出，在电路中，沿着任意一个闭合回路，各个电压源和电阻所产生的电压代数和等于零。

此定律可以用来分析闭合回路中的电压分布情况。

当直流电路中存在多个闭合回路时，可以运用基尔霍夫电压定律来计算闭合回路中的电压。

三、直流电路计算实例为了更好地理解直流电路的分析与计算方法，下面将通过一个实例进行阐述。

假设有一个简单的直流电路，电源电压为10伏特，电阻为5欧姆。

我们需要计算电路中的电流和功率。

直流电路分析方法导言：直流电路分析是电子工程中最基本且重要的一门学科。

通过对直流电路的分析，我们可以了解电流、电压和功率的分配情况，从而帮助我们设计和优化电子设备。

本文将介绍几种常用的直流电路分析方法，帮助读者更好地理解和应用它们。

一、基础理论在进一步了解直流电路分析方法之前，我们首先需要明确几个基本概念。

直流电路中电流和电压的分析都是建立在欧姆定律的基础上的。

根据欧姆定律，电流等于电压除以电阻，即I=V/R，其中I表示电流，V表示电压，R表示电阻。

二、串联电路和并联电路的分析方法串联电路和并联电路是直流电路中最基本的两种电路连接方式。

串联电路是指将多个电阻按照顺序连接起来的电路，而并联电路是指将多个电阻按照并行连接起来的电路。

1. 串联电路的分析方法：当我们遇到串联电路时，可以将电路简化为一个总电阻，然后利用欧姆定律计算电流和电压。

首先，将所有的电阻相加得到总电阻R_total，然后将总电阻代入欧姆定律公式，即可求得总电流I_total。

根据欧姆定律，我们还可以通过总电阻和总电流来计算每个电阻上的电压，即V1 = I_total * R1，V2 = I_total * R2，依此类推。

2. 并联电路的分析方法：在分析并联电路时，可以将所有的电阻简化为一个总电阻，然后利用欧姆定律计算电流和电压。

并联电路的总电阻可以通过并联电阻的倒数之和求得，即1/R_total = 1/R1 + 1/R2 + ...。

总电流可以通过总电压除以总电阻求得，即I_total =V_total / R_total。

根据欧姆定律，我们还可以通过总电流和总电阻来计算每个电阻上的电压，即V1 = I_total * R1，V2 = I_total * R2，以此类推。

三、戴维南定理和节点电流法在实际的电路分析中，有时候电路比较复杂，无法通过串并联电路的简化方法进行分析。

这时，我们可以借助戴维南定理和节点电流法来进行电路分析。

简单直流电路的分析讲解先介绍一些基本概念：1.电流（I）：单位时间内流过导体的电荷量，单位为安培（A）。

2.电压（V）：两个点之间的电势差，单位为伏特（V）。

3.电阻（R）：导体对电流的阻碍程度，单位为欧姆（Ω）。

4.电流方向：规定从正极到负极的方向为电流的流动方向。

5.电阻的欧姆定律：U=IR，其中U为电压，I为电流，R为电阻。

首先，我们来看一下串联电路的分析方法：串联电路是指将多个电阻依次连在一起，电流沿着同一条路径依次通过每一个电阻。

串联电路中，总电压等于各个电阻电压之和，总电流等于各个电阻电流之和。

设有三个串联电阻R1、R2和R3，其电源电压为U。

根据欧姆定律可知：U=I(R1+R2+R3)同时，根据电压分压定律可知，各个电阻上的电压分别为：U1=IR1,U2=IR2,U3=IR3另外，根据电流分配定律，电源电流等于各个电阻电流之和，即：I=I1+I2+I3我们可以通过以上方程组进行串联电路的计算。

接下来，我们来看一下并联电路的分析方法：并联电路是指将多个电阻的两端分别连接在相同电压的情况下，并联到一起。

并联电路中，各个电阻之间的电压相等，总电流等于各个分支电流之和。

设有三个并联电阻R1、R2和R3，其电源电压为U。

根据欧姆定律可知：U=I1R1=I2R2=I3R3同时，根据电流合成定律可知，电源电流等于各个分支电流之和，即：I=I1+I2+I3另外，根据电阻合并定律，总电阻的倒数等于各个电阻倒数之和的倒数，即：1/R=1/R1+1/R2+1/R3我们可以通过以上方程组进行并联电路的计算。

最后，我们来看一下功率的计算：功率（P）是指单位时间内转化或消耗的能量，单位为瓦特（W）。

在直流电路中，电源所提供的功率等于电流乘以电压，即：P=UI同时，根据欧姆定律可知，电流等于电压除以电阻，即：I=U/R将上述两个公式合并，可以得到：P=UI=U(U/R)=U²/R可以看出，功率与电压的平方成正比，与电阻成反比。

电路基础原理直流电路的特性与分析方法直流电路是电子学中最基础的一种电路，它的特性和分析方法对于理解和应用电路理论非常重要。

本文将介绍直流电路的特性以及常用的分析方法。

第一部分：直流电路的特性直流电路是指电流方向保持不变的电路。

它具有以下几个特性：稳定性：直流电路中的元件和电源都是恒定的，因此电流和电压的值也是稳定的。

这使得直流电路在一些应用场合中非常重要，例如电池供电的设备。

电压分布：在直流电路中，电势差沿着电路中的导线和元件均匀分布。

这意味着电压的值和方向在整个电路中是相同的，而不随位置的改变而变化。

电流分布：根据欧姆定律，电流在直流电路中的分布也是均匀的。

在一个平行电路中，电流将根据电阻的大小分流，但在串联电路中，电流将相同。

第二部分：直流电路的分析方法要分析直流电路的特性，可以使用以下几种方法：基尔霍夫定律：基尔霍夫定律是直流电路分析中最常用的方法之一。

它包括基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL）。

其中，KVL指出电路中环路中的电压之和为零，而KCL指出电流在一个节点中的总和为零。

这两个定律可以帮助我们建立电流和电压的方程，从而解析整个电路。

欧姆定律：欧姆定律是在分析电路时经常用到的公式。

它指出电流与电压之间的关系是线性的，即电流等于电压与电阻的比值。

根据欧姆定律，我们可以计算电路中每个元件的电流或电压。

串并联电路：当电路中包含多个电源和元件时，可以使用串并联的方法简化分析。

在串联电路中，电流是相同的，而电压则根据电阻的比值来分配。

在并联电路中，电压是相同的，而电流则根据电导的比值分配。

节点分析法：节点分析法是一种常用的电路分析方法，它基于基尔霍夫电流定律。

它将电路分成多个节点，并建立节点电流方程。

通过解这些方程，我们可以计算每个节点的电压和电流。

总之，直流电路的特性和分析方法对于理解和应用电路理论非常重要。

通过研究直流电路，我们可以深入了解电流和电压的分布规律，并且可以利用这些知识设计和优化电子设备。

电力电子技术中的电力电子电路的分析方法有哪些电力电子技术在现代电力系统中扮演着重要的角色，它可以实现电力的调节、转换和控制，有效提高能源的利用效率。

而电力电子电路的分析方法是理解和研究电力电子系统运行原理的基础。

本文将介绍几种常见的电力电子电路分析方法。

一、直流电路分析方法直流电路通常由直流电源、电阻、电容、电感以及开关等元件组成。

分析直流电路主要采用基尔霍夫电流定律和基尔霍夫电压定律，以及欧姆定律等基本电路分析法则。

对于非线性的电路元件，还可以采用迭代法进行分析。

二、交流电路分析方法交流电路是由交流电源、电感、电容和电阻等元件组成的电路。

对于交流电路的分析，可以采用复数表示法和相量表示法。

通过对电压和电流进行相量运算，可以求解电路的频率响应、幅频特性和相频特性等参数。

三、模拟电路分析方法模拟电路是由二极管、三极管、运算放大器等模拟元件组成的电路。

模拟电路的分析方法主要包括基于等效电路的小信号分析法、大信号分析法以及频率响应分析法等。

通过这些方法可以对模拟电路的各种性能指标进行分析。

四、开关电路分析方法开关电路是由开关元件如晶体管、MOSFET等组成的电路。

在开关电路中，主要采用开关瞬态分析法和开关稳态分析法。

开关瞬态分析法可以对开关元件的开关过程进行分析，确定开关速度和损耗等参数。

开关稳态分析法则用于确定开关电路的工作状态和各种性能指标。

在电力电子技术中，还有许多其他的电力电子电路分析方法，如状态空间法、小信号分析法以及数值仿真法等。

不同的分析方法适用于不同类型的电力电子电路，可以用来解决不同的问题和优化电路设计。

总结起来，电力电子电路的分析方法包括直流电路分析方法、交流电路分析方法、模拟电路分析方法以及开关电路分析方法等，通过这些方法可以深入理解电力电子电路的工作原理和性能指标，为电力电子技术的研究和应用提供支持。

直流电路分析方法
直流电路分析方法是指对直流电路进行分析和计算的方法。

一般分为以下几个步骤：
1. 画出电路图：首先根据电路的具体构成和元件的连接关系，画出电路图。

2. 标注电流和电压方向：确定电路中各个支路的电流方向以及电压的正负极性，方便后续计算分析。

3. 应用基尔霍夫定律：根据基尔霍夫定律，可以得到电流和电压的方程。

对于节点法，应用基尔霍夫定律得到节点电流之和为零的方程；对于回路法，应用基尔霍夫电压定律和基尔霍夫电流定律得到回路电压和电流之和为零的方程。

4. 应用欧姆定律：根据欧姆定律，可以得到电流和电压之间的关系。

根据电阻的关系式来计算电流或电压。

5. 应用节点电压法或回路电流法求解方程：根据得到的电路方程，使用节点电压法或回路电流法求解方程组，得到未知电流和电压的值。

6. 检查解的合理性：检查计算出的电流和电压是否满足电路的特定要求，例如电流方向是否与初设的一致，电压是否满足元件之间的关系。

以上就是直流电路分析的基本步骤和方法。

在实际分析中，还可以应用电流分流法、电压分压法等方法，根据具体的电路特点和问题要求来选择合适的分析方法。

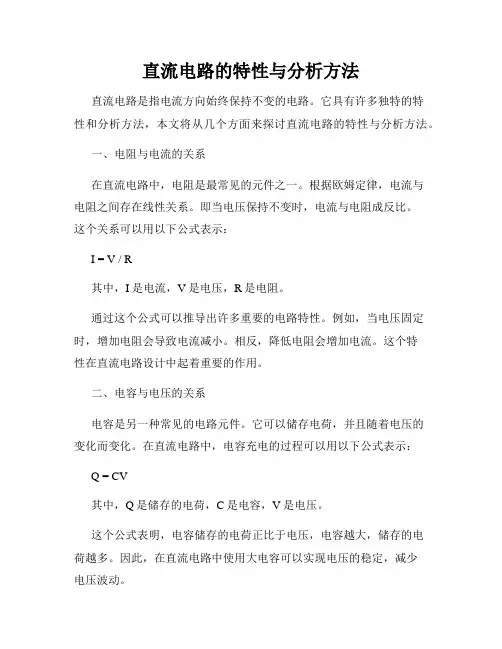

直流电路的特性与分析方法直流电路是指电流方向始终保持不变的电路。

它具有许多独特的特性和分析方法，本文将从几个方面来探讨直流电路的特性与分析方法。

一、电阻与电流的关系在直流电路中，电阻是最常见的元件之一。

根据欧姆定律，电流与电阻之间存在线性关系。

即当电压保持不变时，电流与电阻成反比。

这个关系可以用以下公式表示：I = V / R其中，I是电流，V是电压，R是电阻。

通过这个公式可以推导出许多重要的电路特性。

例如，当电压固定时，增加电阻会导致电流减小。

相反，降低电阻会增加电流。

这个特性在直流电路设计中起着重要的作用。

二、电容与电压的关系电容是另一种常见的电路元件。

它可以储存电荷，并且随着电压的变化而变化。

在直流电路中，电容充电的过程可以用以下公式表示：Q = CV其中，Q是储存的电荷，C是电容，V是电压。

这个公式表明，电容储存的电荷正比于电压，电容越大，储存的电荷越多。

因此，在直流电路中使用大电容可以实现电压的稳定，减少电压波动。

三、电感与电流的关系电感是直流电路中的另一种元件。

它的特性是随着电流的变化而变化。

根据法拉第定律，电感中感应的电压与电流的变化率成正比。

即V = L * di / dt其中，V是电压，L是电感，di / dt是电流的变化率。

根据这个公式，可以得出电感阻碍电流变化的特性。

当电流变化缓慢时，电感的电压很小。

但是，当电流变化快速时，电感的电压会变得很大。

因此，在直流电路中，电感可以用来抑制突然变化的电流。

四、串联与并联电路的分析直流电路中常常涉及串联与并联电路的分析。

串联电路是指电流依次通过多个元件。

根据基尔霍夫定律，串联电路中的电压等于各元件电压之和。

因此，串联电路中的电压会分摊到各个元件上。

而并联电路是指各元件之间的两端相连，并且电流通过各个元件是相等的。

根据基尔霍夫定律，并联电路中的电流等于各元件电流之和。

因此，并联电路中的电流会分流到各个元件上。

通过串联和并联电路的分析，我们可以计算出直流电路中各个元件的电压和电流，为电路设计和故障排查提供依据。

直流电路的分析方法直流电路分析是电子学中的基础内容之一，在实际应用中有着广泛的应用。

本文将介绍几种常见的直流电路分析方法，包括基本电路定律的应用以及分压定理和分流定理的使用。

一、基本电路定律的应用基本电路定律包括欧姆定律、基尔霍夫定律和电压分配定律，它们是直流电路分析的基础。

1. 欧姆定律欧姆定律表明，在电阻器两端的电压与通过电阻器的电流成正比。

数学表达式为V = IR，其中V表示电压，I表示电流，R表示电阻。

利用欧姆定律，我们可以求解电阻器的电压和电流。

2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律。

基尔霍夫电压定律指出，在闭合的回路中，电压的代数和为零。

基尔霍夫电流定律指出，在节点处，流入该节点的电流等于流出该节点的电流。

通过应用基尔霍夫定律，我们可以分析复杂的直流电路。

3. 电压分配定律电压分配定律适用于并联电阻的电路。

根据电压分配定律，电阻越大，它所承受的电压越大；反之，电阻越小，它所承受的电压越小。

利用电压分配定律，我们可以计算并联电阻中各个电阻上的电压。

二、分压定理的应用分压定理是用于分析有多个电阻串联的电路的一种方法。

根据分压定理，电路中每个电阻上的电压与其阻值成正比。

具体计算分压的公式为Vn = V * (Rn / Rt)，其中Vn表示电路中某个电阻上的电压，V表示电路中总电压，Rn表示某个电阻的阻值，Rt表示电路总阻值。

利用分压定理，我们可以确定串联电路中各个电阻上的电压。

三、分流定理的应用分流定理是用于分析有多个电阻并联的电路的一种方法。

根据分流定理，电路中每个电阻上的电流与其导纳成正比。

具体计算分流的公式为In = I * (Gn / Gt)，其中In表示电路中某个电阻上的电流，I表示电路中总电流，Gn表示某个电阻的导纳，Gt表示电路总导纳。

利用分流定理，我们可以确定并联电路中各个电阻上的电流。

综上所述，直流电路的分析方法涵盖了基本电路定律的应用、分压定理和分流定理的使用。

直流电路分析方法及技巧直流电路分析是电路学习中的基础知识，掌握了分析方法及技巧可以帮助我们更好地理解电路的运行机制。

本文将介绍常用的直流电路分析方法及技巧，帮助读者更好地理解并应用于实际问题中。

一、基础理论在进行直流电路分析之前，我们首先需要了解一些基础理论概念：1. 电流和电压：电流是电荷的流动，用单位时间内经过某一截面的电荷量来表示；电压是电场力对电荷所做的功，也可以理解为电荷在电路中流动时所具有的能量。

2. 电阻、电容和电感：电阻是电流通过时所产生的电压降；电容是存储电荷的元件，当电流变化时，储存在电容中的电荷量也会发生变化；电感是以磁场的形式储存电能，当电流发生变化时，电感会产生感应电压。

二、基本分析方法1. 基尔霍夫定律：基尔霍夫定律是直流电路分析的基础，它分为电压定律和电流定律。

电压定律指出在电路中形成的闭合回路中，电压的代数和为零；电流定律指出在交汇节点处，进入节点的总电流等于流出节点的总电流。

2. 电阻与串并联：当电阻按照直线连在一起时，其电阻值相加为串联，当电阻按平行相连时，其电阻值符合并联公式。

3. 电压、电流的分压分流规律：在串联电路中，电压按照电阻值比例分配；在并联电路中，电流按照电阻值反比例分配。

三、常用技巧1. 正确选取参考节点：选择合适的参考节点可以简化计算过程，通常选择接地点或电源负极作为参考节点。

2. 采用等效电路简化复杂电路：利用电阻、电容和电感等元件的等效电路可以简化复杂的电路结构，从而更方便进行分析。

3. 利用戴维南定理简化分析过程：当需要计算电路中某一部分的电压或电流时，可以利用戴维南定理将该部分与其他部分分离，分别计算。

4. 使用网络仿真软件进行验证：网络仿真软件可以帮助我们更加直观地理解电路的运行机制，通过对比理论分析和仿真结果可以检验和验证分析的准确性。

四、实例分析以下是一个基于上述方法和技巧进行直流电路分析的实例：假设有一个由一个电源、一个电阻和一个二极管组成的直流电路。

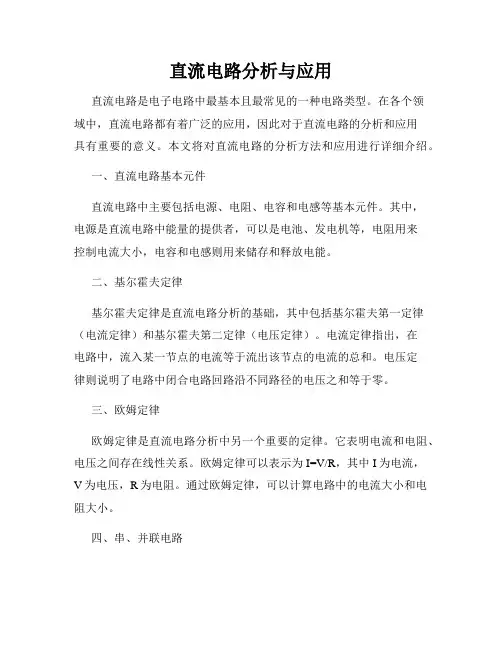

直流电路分析与应用直流电路是电子电路中最基本且最常见的一种电路类型。

在各个领域中，直流电路都有着广泛的应用，因此对于直流电路的分析和应用具有重要的意义。

本文将对直流电路的分析方法和应用进行详细介绍。

一、直流电路基本元件直流电路中主要包括电源、电阻、电容和电感等基本元件。

其中，电源是直流电路中能量的提供者，可以是电池、发电机等，电阻用来控制电流大小，电容和电感则用来储存和释放电能。

二、基尔霍夫定律基尔霍夫定律是直流电路分析的基础，其中包括基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。

电流定律指出，在电路中，流入某一节点的电流等于流出该节点的电流的总和。

电压定律则说明了电路中闭合电路回路沿不同路径的电压之和等于零。

三、欧姆定律欧姆定律是直流电路分析中另一个重要的定律。

它表明电流和电阻、电压之间存在线性关系。

欧姆定律可以表示为I=V/R，其中I为电流，V为电压，R为电阻。

通过欧姆定律，可以计算电路中的电流大小和电阻大小。

四、串、并联电路在直流电路中，电阻、电容和电感可以按照不同的连接方式组成不同的电路。

串联电路是指将电阻、电容或电感依次连接在一起，电流从一个元件流过后再流入下一个元件；而并联电路是指将电阻、电容或电感直接连接在一起，电流从一个分支流过后再分别流入各个元件。

对于串、并联电路，可以利用基尔霍夫定律和欧姆定律进行分析和计算。

五、直流电路的应用直流电路的应用非常广泛，我们可以在日常生活和工业生产中都能看到直流电路的应用。

以下列举几个典型的应用场景：1. 直流电源供电：电池和直流稳压电源常用于给各种便携式电子设备供电，如手机、笔记本电脑等。

2. 通信领域：直流电路应用于通信设备中，如电话、电报等。

直流电路可以保证通信信号的稳定传输。

3. 车辆电气系统：汽车、电动车等车辆的电气系统中都采用直流电路供电。

4. 太阳能发电系统：太阳能电池板将太阳能转化为直流电，用于家庭光伏发电和太阳能电站。
