8253方波实验

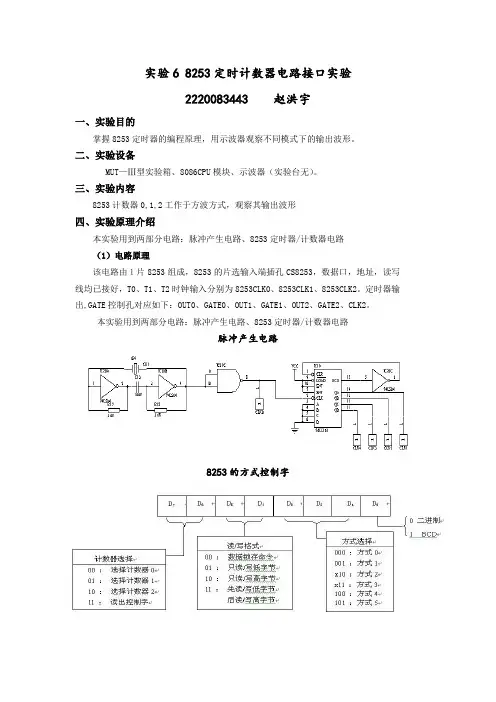

实验6 8253定时计数器电路接口实验2220083443 赵洪宇一、实验目的掌握8253定时器的编程原理，用示波器观察不同模式下的输出波形。

二、实验设备MUT—Ⅲ型实验箱、8086CPU模块、示波器（实验台无）。

三、实验内容8253计数器0,1,2工作于方波方式，观察其输出波形四、实验原理介绍本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路（1）电路原理该电路由１片8253组成，8253的片选输入端插孔CS8253，数据口，地址，读写线均已接好，T0、T1、T2时钟输入分别为8253CLK0、8253CLK1、8253CLK2。

定时器输出,GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1、OUT2、GATE2、CLK2。

本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路脉冲产生电路8253的方式控制字8253的状态字（2）电路测试检查复位信号，通过8253定时器/计数器接口实验，程序全速运行，观察片选、读、写、总线信号是否正常。

五、实验步骤1、实验连线：CS0CS8253 OUT08253CLK2 OUT2LED1示波器（实验中无）OUT1 CLK38253CLK0 CLK38253CLK1实验接线原理图如下：注：GATE信号无输入时为高电平2、编程调试程序assume cs:codecode segment publicorg 100hstart:mov dx,04a6h ;控制寄存器mov ax,36h ;计数器0，方式3out dx,axmov dx,04a0hmov ax,7Chout dx,axmov ax,92hout dx,ax ;计数值927Chmov dx,04a6hmov ax,76h ;计数器1，方式3out dx,axmov dx,04a2hmov ax,32hout dx,axmov ax,0 ;计数值32hout dx,axmov dx,04a6hmov ax,0b6h ;计数器2，方式3out dx,axmov dx,04a4hmov ax,04hout dx,axmov ax,0 ;计数值04hout dx,axnext:nopjmp nextcode endsend start3、全速运行，观察实验结果六、实验结果程序全速运行后，LED1闪烁(周期为0.25s)，本实验由于实验台没有提供示波器，所以对于实验所要求的观察方式3的波形无法实现。

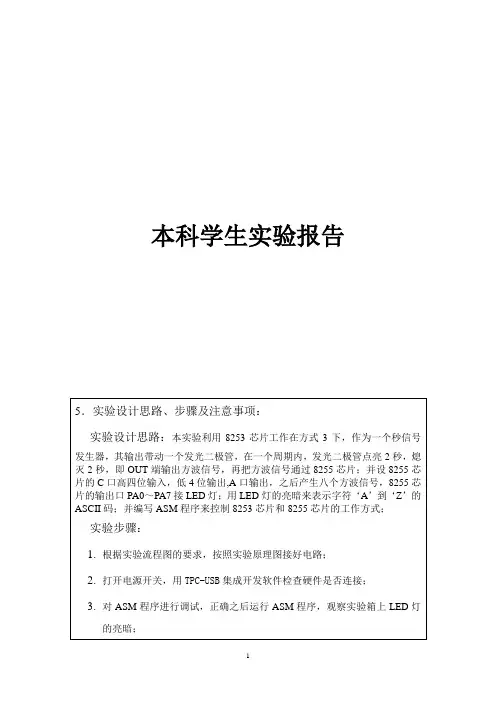

本科学生实验报告5．实验设计思路、步骤及注意事项：实验设计思路：本实验利用8253芯片工作在方式3下，作为一个秒信号发生器，其输出带动一个发光二极管，在一个周期内，发光二极管点亮2秒，熄灭2秒，即OUT端输出方波信号，再把方波信号通过8255芯片；并设8255芯片的C口高四位输入，低4位输出,A口输出，之后产生八个方波信号，8255芯片的输出口PA0～PA7接LED灯；用LED灯的亮暗来表示字符‘A’到‘Z’的ASCII码；并编写ASM程序来控制8253芯片和8255芯片的工作方式；实验步骤：1.根据实验流程图的要求，按照实验原理图接好电路；2.打开电源开关，用TPC-USB集成开发软件检查硬件是否连接；3.对ASM程序进行调试，正确之后运行ASM程序，观察实验箱上LED灯的亮暗；4.记录实验现象，对实验现象进行分析总结；5.完成实验报告；注意事项：1.在打开电源开关之前应检查电路是否连接正确，以免损坏实验器件；2. 仔细观察实验现象，LED灯是否达到了用来显示字符‘A’到‘Z’的ASCII码的实验目的；二、实验内容1．对实验现象、实验结果的分析及其结论：LED灯的亮暗显示了字符‘H’的ASCII码值LED灯的亮暗显示了字符‘Ｉ’的ASCII码值LED灯的亮暗显示了字符‘Ｑ’的ASCII码值实验结果的分析及其结论：通过本实验加深了对8253芯片和8255芯片的各种工作方式的了解；8255芯片有3种工作方式，这3种工作方式如表1所示。

方式0为基本I/O 输入/输出方式，这是8255最常用，也是最基本的工作方式。

方式1为应答I/O 方式，当8255工作于应答I/O方式时，上C口作为A口的通信线，下C口作为B口的通信线。

方式2为双向应答I/O方式，此方式仅A口使用，B口无双向I/O应答方式。

8255的3种工作方式的选择由8255工作方式选择字决定，下面介绍8255的工作方式选择字。

表1 8255的工作方式：8255芯片初始化：所谓8255芯片初始化，就是要根据工作要求确定8255工作方式选择字，并输入8255控制寄存器。

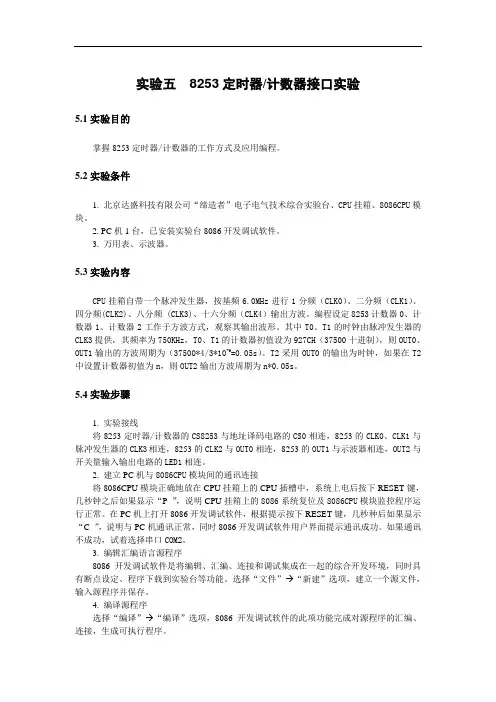

实验五8253定时器/计数器接口实验5.1实验目的掌握8253定时器/计数器的工作方式及应用编程。

5.2实验条件1. 北京达盛科技有限公司“缔造者”电子电气技术综合实验台、CPU挂箱、8086CPU模块。

2. PC机1台，已安装实验台8086开发调试软件。

3. 万用表、示波器。

5.3实验内容CPU挂箱自带一个脉冲发生器，按基频6.0MHz进行1分频（CLK0）、二分频（CLK1）、四分频(CLK2)、八分频 (CLK3)、十六分频（CLK4）输出方波。

编程设定8253计数器0、计数器1、计数器2工作于方波方式，观察其输出波形。

其中T0、T1的时钟由脉冲发生器的CLK3提供，其频率为750KHz，T0、T1的计数器初值设为927CH（37500十进制），则OUT0、OUT1输出的方波周期为（37500*4/3*10-6=0.05s）。

T2采用OUT0的输出为时钟，如果在T2中设置计数器初值为n，则OUT2输出方波周期为n*0.05s。

5.4实验步骤1. 实验接线将8253定时器/计数器的CS8253与地址译码电路的CS0相连，8253的CLK0、CLK1与脉冲发生器的CLK3相连8253的CLK2与OUT0相连，8253的OUT1与示波器相连，OUT2与开关量输入输出电路的LED1相连。

2. 建立PC机与8086CPU模块间的通讯连接将8086CPU模块正确地放在CPU挂箱上的CPU插槽中，系统上电后按下RESET键，几秒钟之后如果显示“P_”，说明CPU挂箱上的8086系统复位及8086CPU模块监控程序运行正常。

在PC机上打开8086开发调试软件，根据提示按下RESET键，几秒种后如果显示“C_”，说明与PC机通讯正常，同时8086开发调试软件用户界面提示通讯成功。

如果通讯不成功，试着选择串口COM2。

3. 编辑汇编语言源程序8086开发调试软件是将编辑、汇编、连接和调试集成在一起的综合开发环境，同时具有断点设定、程序下载到实验台等功能。

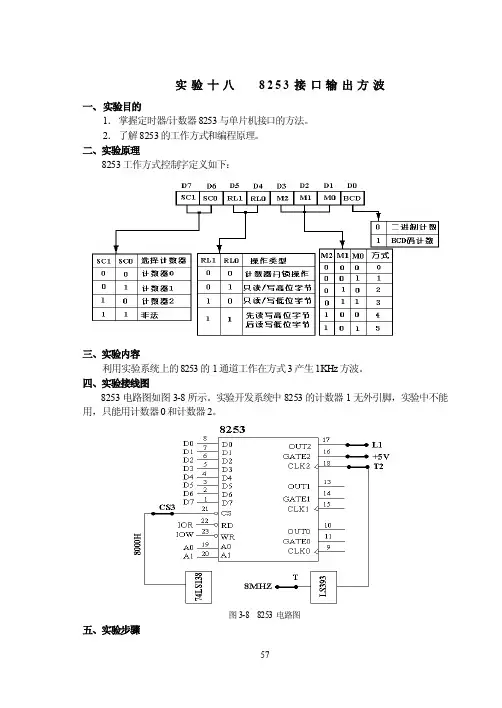

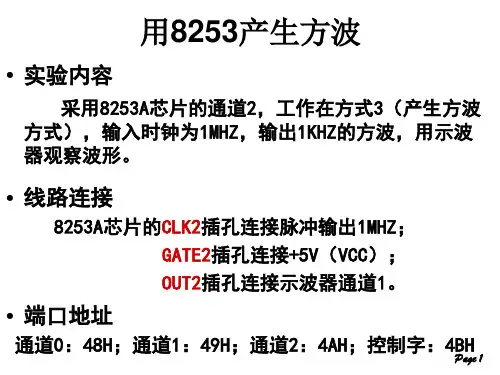

实验十八8253接口输出方波一、实验目的1．掌握定时器/计数器8253与单片机接口的方法。

2．了解8253的工作方式和编程原理。

二、实验原理8253工作方式控制字定义如下：三、实验内容利用实验系统上的8253的1通道工作在方式3产生1KHz方波。

四、实验接线图8253电路图如图3-8所示。

实验开发系统中8253的计数器1无外引脚，实验中不能用，只能用计数器0和计数器2。

图3-8 8253 电路图五、实验步骤1.断开电源，用插针把8MHZ孔与T孔相连，CLK2孔与T2孔相连，GATE2孔与5V 孔相连，CS3孔与8000H孔相连，OUT2孔与发光二极管L1相连；2.接通电源，输入程序，汇编；3.运行程序，观察L1发光二极管的闪亮情况。

六、参考程序8253输入2MHz脉冲信号，计数脉冲周期为0.5μs,输出1KHz方波。

程序清单如下：ORG 0000HP8253: MOV DPTR,#8003H ；8253初始化MOV A,#0B6H ；计数器工作方式3二进制计数方式MOVX @DPTR,A ；送控制字MOV DPTR,#8002H ；指定计数器2MOV A,#0D0H ；1ms周期计数值2000=7D0HMOVX @DPTR,A ；低8位D0H送计数器2的低8位MOV A,#07H ；高8位D0H送计数器2的高8位MOVX @DPTR,A ；OUT2输出1KHz方波SJMP $END七、思考题1．若改变方波的频率，如何修改程序？2．若改用0通道，如何修改连线？如何修改程序？实验十九P C逻辑示波器一、实验目的1．进一步了解模数转换芯片A DC0809在波形采集中的应用。

2．熟悉PC逻辑示波器的工作原理和使用方法。

二、实验内容1．利用本实验开发系统产生的方波，DAC0832产生的锯齿波信号或8253产生的方波送PC逻辑示波器的信号输入端；2．写程序使PC机显示波形。

三、实验原理PC逻辑示波器以TA89C52作为单片机，通过A DC0809模数转换芯片对所属入的信号进行数据采集，把采集到的数据通过PC机串行口送计算机处理，以采集次数作为屏幕横坐标，采集数据作为屏幕纵坐标，完成数据到波形的变换，最后以波形的形式在PC机屏幕上显示。

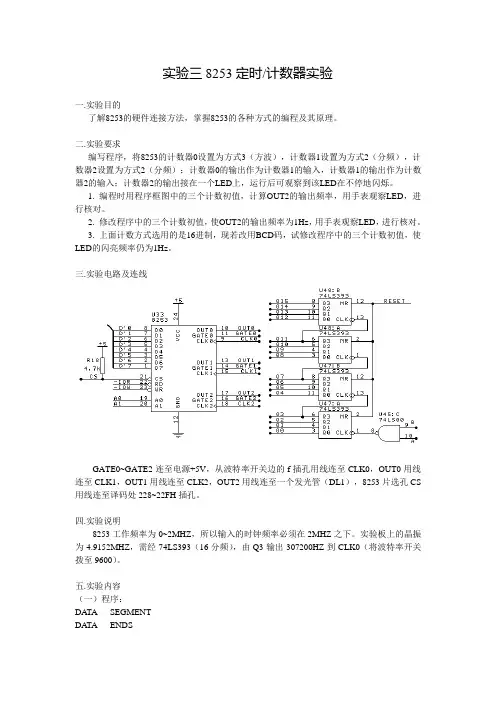

实验三8253定时/计数器实验一.实验目的了解8253的硬件连接方法，掌握8253的各种方式的编程及其原理。

二.实验要求编写程序，将8253的计数器0设置为方式3（方波），计数器1设置为方式2（分频），计数器2设置为方式2（分频）；计数器0的输出作为计数器1的输入，计数器1的输出作为计数器2的输入；计数器2的输出接在一个LED上，运行后可观察到该LED在不停地闪烁。

1. 编程时用程序框图中的三个计数初值，计算OUT2的输出频率，用手表观察LED，进行核对。

2. 修改程序中的三个计数初值，使OUT2的输出频率为1Hz，用手表观察LED，进行核对。

3. 上面计数方式选用的是16进制，现若改用BCD码，试修改程序中的三个计数初值，使LED的闪亮频率仍为1Hz。

三.实验电路及连线GATE0~GATE2连至电源+5V，从波特率开关边的f插孔用线连至CLK0，OUT0用线连至CLK1，OUT1用线连至CLK2，OUT2用线连至一个发光管（DL1），8253片选孔CS 用线连至译码处228~22FH插孔。

四.实验说明8253工作频率为0~2MHZ，所以输入的时钟频率必须在2MHZ之下。

实验板上的晶振为4.9152MHZ，需经74LS393（16分频），由Q3输出307200HZ到CLK0（将波特率开关拨至9600）。

五.实验内容（一）程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,18HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率：f=307200HZ/（200H*18H*0AH）=2HZ修改后程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111BOUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX，ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110101BOUT DX,ALMOV DX,229HMOV AL,30H ;初值30HOUT DX,ALMOV AL,00HOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110101BOUT DX,ALMOV DX,22AHMOV AL,0AHOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START输出频率1HZ（二）OUT1----LED1：点亮0.5s，熄灭0.5sOUT2----LED2：点亮1s，熄灭3s程序：DA TA SEGMENTDA TA ENDSCODE SEGMENTSTART: PUSH DSMOV AX,0HPUSH AXMOV AX,DATAMOV DS,AXCLI ;关中断MOV DX,22BH ;定时器0工作在方式3 MOV AL,00110111B ;OUT DX,ALMOV DX,228HMOV AL,00HOUT DX,ALMOV AL,02HOUT DX,ALMOV DX,22BH ;定时器1工作在方式2 MOV AL,01110111BOUT DX,ALMOV DX,229HMOV AL,35H ;35H 58hOUT DX,ALMOV AL,15H ;15H 02hOUT DX,ALMOV DX,22BH ;定时器2工作在方式2 MOV AL,10110100BOUT DX,ALMOV DX,22AHMOV AL,04H ;04hOUT DX,ALMOV AL,00HOUT DX,ALSTIJMP $CODE ENDSEND START。

华北电力大学实验报告||实验名称8253应用实验课程名称微机原理及应用老师| 专业班级姓名学号一实验要求在8259的IR2端输入中断请求信号，该信号由8253的方波信号产生（频率1Hz）。

每来一个上升沿，申请中断一次，CPU响应后通过输出接口74LS273使发光二极管亮，第1次中断，LED0亮，第2次中断，LED1亮，……第8次中断，LED7亮，中断8次后结束。

【要求273的片选地址为8000h，8259的片选地址为9000h，8253的片选地址为A000H】二思路1.硬件（1）74HC138译码电路如图所示，A15为1，E2、E3接地保证74HC138正常工作，此时Y0、Y1、Y2对应地址分别为8000H、9000H、0A000H.(2) 8259的片选地址为9000H,所以CS接Y18086有16位数据总线，其低8位作为偶存储体来传输数据，8086的A0要一直为0，所以8259的A0要接8086的A1IR2端输入中断请求信号，该信号由8253的方波信号产生（频率1Hz）,所以8259的IR2端与8253的OUT1端相连。

(3)74LS273的片选地址为8000H，且需要向其写入LED灯的状态，则Y0和WR经或非门后接入CLK。

（4）8253的片选地址为A000H，所以CS接Y2。

CLK0接入1MHz信号，GATE0与GATE1同时接电源，OUT0输入到CLK1,OUT1经分频输出1HZ的信号。

2.软件（1）流程图（2）与8259A有关的设置①8259A初始化(ICW)据要求(上升沿触发、单片、全嵌套、非缓冲、普通中断结束方式、需设置ICW4，中断类型号为80H—87H)，初始化：ICW1=13H（00010011B）；写入偶地址端口9000HICW2=08H（00001000B）；写入奇地址端口9002HICW4=01H（00000001B）；写入奇地址端口9002H②中断屏蔽字（OCW1）（写入奇地址端口9002H）允许IR2中断OCW1与0FBH(11111011B)相与禁止IR2中断OCW1与04H(00000100B)相或③中断结束字(OCW2)(写入偶地址端口9000H)OCW2=20H(00000010B)（3）与8253有关的设置1MHZ要分频为1HZ至少需要两个计数器。

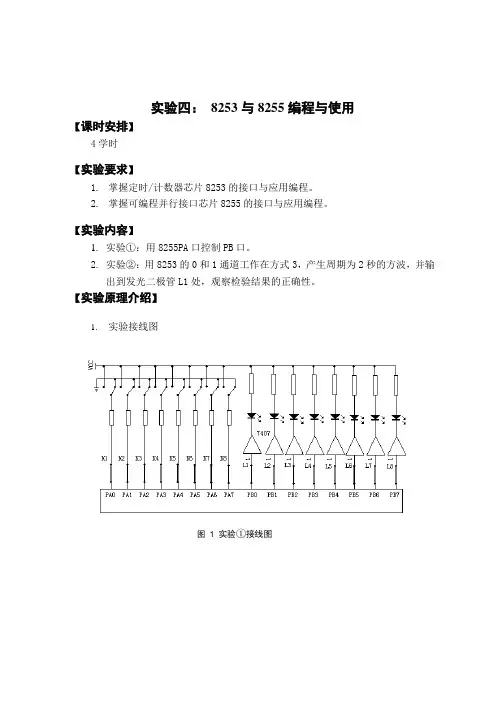

实验四：8253与8255编程与使用【课时安排】4学时【实验要求】1.掌握定时/计数器芯片8253的接口与应用编程。

2.掌握可编程并行接口芯片8255的接口与应用编程。

【实验内容】1.实验①：用8255PA口控制PB口。

2.实验②：用8253的0和1通道工作在方式3，产生周期为2秒的方波，并输出到发光二极管L1处，观察检验结果的正确性。

【实验原理介绍】1.实验接线图图 1 实验①接线图图 2 实验②接线图（部分）（提示:此图不完整，定时器的一个输出应接LED灯L1端，请思考使用一个定时器能否实现2s的定时，如不能，应该如何连接）2.8253芯片介绍8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。

8253的功能用途：延时中断；实时时钟；可编程频率发生器；数字单稳；事件计数器；复杂的电机控制器；二进制倍频器。

8253的六种工作方式：•方式0：计数结束中断•方式l：可编程频率发生•方式2：频率发生器•方式3：方波频率发生器•方式4：软件触发的选通信号•方式5：硬件触发的选通信号实验②实验程序框图3.38255A芯片简介：8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式实验①实验程序框图3.程序清单实验一：CODE SEGMENT ;H8255-1.ASMASSUME CS:CODEIOCONPT EQU 0FF2BH ;定义8255控制口IOBPT EQU 0FF29H ;定义8255 PB口IOAPT EQU 0FF28H ;定义8255 PA口ORG 11B0HSTART: MOV AL,90H ;定义PA输入,PB输出MOV DX,IOCONPT ;控制口OUT DX,AL ;写命令字NOP ;延时NOPNOPIOLED1: MOV DX,IOAPT ;PA口IN AL,DX ;读PA口MOV DX,IOBPT ;PB口OUT DX,AL ;写PB口MOV CX,0FFFFH ;延时DELAY: LOOP DELAYJMP IOLED1 ;循环CODE ENDSEND START实验二：CODE SEGMENT ;H8253.ASMASSUME CS:CODEORG 1290HSTART: JMP TCONTTCONTRO EQU 0043H ;控制端口地址TCON0 EQU 0040H ;T0端口地址TCON1 EQU 0041H ;T1端口地址TCONT: MOV DX,TCONTRO ;SC1SC0(计数器选择),RL1RL2(读写字节数),M2M1M0(工作方式),码制; 补充代码，写命令字（设置T0的工作方式等）MOV DX,TCON0 ;T0口;写入T0的计数初值MOV DX,TCONTRO; 补充代码命令字（设置T0的工作方式等）MOV DX,TCON1 ;T1口;写入T1的计数初值JMP $CODE ENDSEND START【基本操作与仪器介绍】开发平台硬件资源：8088实验箱开发平台软件资源：ZY8086K微机原理调试软件【实验重要步骤】实验①⒈在系统显示监控提示符“P.”时，按SCAL键，传送EPROM中的实验程序到内存中。

华北电力大学实验报告||实验名称 8253应用课程名称微机原理及应用||专业班级：自动化1202 学生姓名：屈言雪学号： 201202020222 成绩：指导教师：程海燕实验日期： 2014/12/16一、实验目的及要求：实验目的：(1) 学习可编程定时/计数器8253的工作原理及工作方式；（2）掌握使用8253的应用编程方法，并设计出相应电路在实验箱上正确连接；（3）熟练掌握WAVE6000实验系统的使用实验要求：1、基本要求：利用8253输出周期为1秒的方波。

2、在8259的IR2端输入中断请求信号，该信号由8253的方波信号产生（频率1Hz）。

每来一个上升沿，申请中断一次，CPU响应后通过输出接口74LS273使发光二极管亮，第1次中断，LED0亮，第2次中断，LED1亮，…… 第8次中断，LED7亮，中断8次后结束。

二、实验设备1.计算机b6000微机实验箱3.导线若干三、实验内容1、基本要求：利用8253输出周期为1秒的方波。

2、在8259的IR2端输入中断请求信号，该信号由8253的方波信号产生（频率1Hz）。

每来一个上升沿，申请中断一次，CPU响应后通过输出接口74LS273使发光二极管亮，第1次中断，LED0亮，第2次中断，LED1亮，…… 第8次中断，LED7亮，中断8次后结束。

四、实验步骤1、Proteus中的设计：（1）连接好8086与74LS373，如图：（2）设置38译码器译码：根据74LS273地址为8000H，知A15-A0只有A15为1、其余全为0时，即Y0有效时选中273；8259的地址为9000H，Y1有效时选中8259；8253的地址为A000H，Y2有效时选中8253；将38译码器的A、B、C端口分别接地址A12、A13、A14，使能端E1接A15，E2、E3都接地，如图：（3）连线8259，注意8259的A0要连接8086的A1，因为8259的数据端连接8084的低八位数据线，即偶存储体，因此8086的A0一直为0，若用8259的A0连8086的A0，则不能选中8259的奇地址端口；但在实验室中，由于使用的是只有8位的8088，用8088的A0连接8259的A0即可；使能端连接Y1，8259的地址为9000H，即A15-A12分别为1001，38译码器Y1有效选中8259；8259IR2端接8253的OUT1，表示将方波信号送入IR2申请中断，相当于开关的作用；如图：273，MR接电源的原因：MR只有接电源时，273才具有锁存功能。

华北电力大学
实验报告
|
|
实验名称 8253实验
课程名称微机原理及应用
|
|
专业班级：学生姓名：Acceler
学号：成绩：
指导教师：程海燕老师实验日期：2013.12.17
（实验报告如打印，纸张用A4，左装订；页边距：上下2.5cm,左2.9cm, 右2.1cm；字体：宋体小四号，1.25倍行距。

）
验证性、综合性实验报告应含的主要内容：
一、实验目的及要求
二、所用仪器、设备
三、实验原理
四、实验方法与步骤
五、实验结果与数据处理
六、讨论与结论（对实验现象、实验故障及处理方法、实验中存在的问题等进行分析和讨论，对实验的进一步想法或改进意见）
七、所附实验输出的结果或数据
设计性实验报告应含的主要内容：
一、设计要求
二、选择的方案
三、所用仪器、设备
四、实验方法与步骤
五、实验结果与数据处理
六、结论（依据“设计要求”）
七、所附实验输出的结果或数据
* 封面左侧印痕处装订。
