防水混凝土施工要点

结构自防水混凝土的选用和施工要点

摘要：本文通过对混凝土结构自防水的优势分析，从而进行混凝土结构自防水外加剂选用并应用于工程实践。

一、前言

混凝土结构自防水也就是建筑结构自防水，结构自防水就是在混凝土中掺加一些防水型外加剂，提高混凝土的密实性和抗渗性，使混凝土兼具承重、围护和抗渗的能力。混凝土的结构自防水又称刚性防水，在防水工程中至关重要，是建筑物抗渗漏的基础。结构自防水原理是，在混凝土中加入一定量的外加剂，以防水剂为主来补偿混凝土的收缩，改善混凝土收缩应力，防止混凝土开裂、渗漏，加之选用优质的原材和合理的配合比，从而达到结构自防水的目的。与传统的防水卷材或防水涂料相比，结构自防水具有较好的耐久性和广泛的适用性，优势十分明显。传统的防水卷材、涂料使用寿命较短，往往在建筑使用了几年后就需要修补或重新铺设防水层，结构自防水则比较经久耐用，使用寿命与建筑相同。结构自防水具有较好的防水效果，适应性也较强，使用时不受任何施工条件的限制，且施工工艺简单，易于操作，施工质量易得到保证。

二、VDF集成结构自防水工艺

2.1 VDF集成结构自防水含义和机理

VDF集成自防水体系是具有自主知识产权的专利技术，其含义是：通过添加VDF防水材料，赋予建筑功能层以防水性，实现多功能化；再将具有防水性能的功能层有机组合，相互补充、相互作用，构成大于各单项功能层之和的、刚柔并济的整体防水体系。VDF防水剂是通过对多种天然矿物中的无机防水成分进行提炼（如沸石、贝壳提取物等），复合加工而成的无机防水添加剂。

2.2VDF集成结构自防水体系的特点：

①以无机材料为主体，耐老化、抗腐蚀、抗冻融，耐久； ②防水层之间、防水层与基层之间，通过VDF交联剂的高强粘结作用，构成完全密闭的整体防水体系，不窜、不漏；

③体系中的保温层或保温找坡复合层是集保温、防水、防火、防潮与一体的多功能集成复合材料，其防水、防潮性使保温层、找坡层始终处于干燥状态，克服潮湿环境影响保温层的热工性能的缺陷；

第25卷第2期南方冶金学院学报

2004年4月JOURNALOF SOUTHERN INSTITUTE OF METALLURGY Vo1.25,No.2

Apr. ,2004

细石混凝土屋面防水的施工技术要点

甘耀华(广州珠江工程建设监理公司，广东广州51∞00)

摘要:通过对细石混凝土屋面渗漏原因的剖析，结合实际提出了细石混凝土屋面施

工过程的技术要求.

关键词:渗漏原因;施工要点中图分类号:TU74文献标识码:B文章编号:1007 -1229(2004)02-0050-04

常见的刚性屋面包括细石混凝土屋面、补偿收缩混凝土屋面、预应力混凝土屋面、钢纤混凝土屋面和块体刚性防水屋面等5种，其中细石混凝土刚性屋面在珠江三角地区应用较多，在

这里主要谈谈如何做好细石混凝土刚性屋面.

1 常见细石混凝土屋面渗漏原因

细石混凝土作为防水层，由于其所用的材料比较普遍、耐久性好、耐穿透能力强、施工方

便，综合经济效果好，所以自上世纪70年代以来，在南方地区得到较多的推广应用.但是当这种

屋面设计不当、施工不良时温差引起混凝土胀缩，以及结构变形的影响使细石混凝土产生裂缝而形成渗水通道，造成室内渗漏.根据对大量细石混凝土防水屋面调查的结果，认为造成普通细

石混凝土屋面渗漏的具体原因如下:

(1)普通细石混凝土防水层与屋面结构混凝土粘结，由于温差或者结构变形，而使防水层的混凝土产生较大的拉应力，当拉应力大于混凝土防水层的抗拉强度时，防水层混凝土开始出

现裂缝，造成屋面渗漏.

(2)由于屋盖结构层在长期荷载作用下产生绕度变形，尤其是当结构层刚度不足时，变形

更为严重，致使混凝土防水层随之变形，产生裂缝，出现渗漏.

(3)混凝土干燥收缩产生裂缝而渗漏，与混凝土内部的组成成分、原材料品种质量、施工方

法、养护情况、使用环境等因素有关.

(4)混凝土防水层施工质量低劣，混凝土内部未震捣密实，降低了防水层的抗渗能力;混凝

土表面不光滑、起砂、掉皮以及混凝土表层风化、碳化造成屋面渗漏.

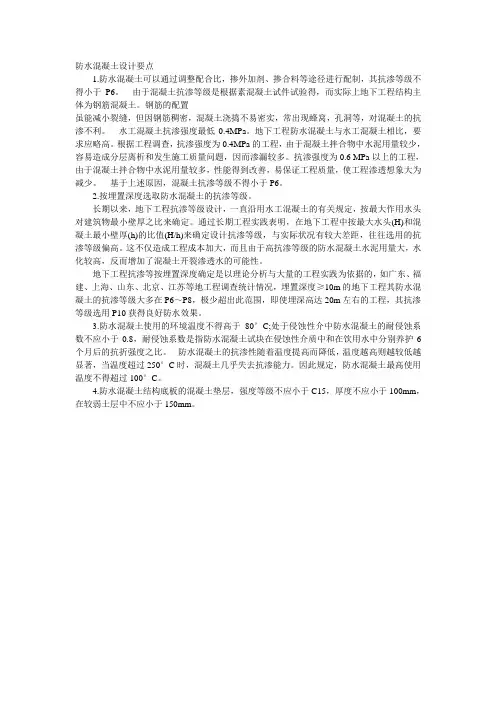

防水混凝土设计要点

1.防水混凝土可以通过调整配合比，掺外加剂、掺合料等途径进行配制，其抗渗等级不得小于P6。 由于混凝土抗渗等级是根据素混凝土试件试验得，而实际上地下工程结构主体为钢筋混凝土。钢筋的配置

虽能减小裂缝，但因钢筋稠密，混凝土浇捣不易密实，常出现蜂窝，孔洞等，对混凝土的抗渗不利。 水工混凝土抗渗强度最低0.4MPa。地下工程防水混凝土与水工混凝土相比，要求应略高。根据工程调查，抗渗强度为0.4MPa的工程，由于混凝土拌合物中水泥用量较少，容易造成分层离析和发生施工质量问题，因而渗漏较多。抗渗强度为0.6 MPa以上的工程，由于混凝土拌合物中水泥用量较多，性能得到改善，易保证工程质量，使工程渗透想象大为减少。 基于上述原因，混凝土抗渗等级不得小于P6。

2.按埋置深度选取防水混凝土的抗渗等级。

长期以来，地下工程抗渗等级设计，一直沿用水工混凝土的有关规定，按最大作用水头对建筑物最小壁厚之比来确定。通过长期工程实践表明，在地下工程中按最大水头(H)和混凝土最小壁厚(h)的比值(H/h)来确定设计抗渗等级，与实际状况有较大差距，往往选用的抗渗等级偏高。这不仅造成工程成本加大，而且由于高抗渗等级的防水混凝土水泥用量大，水化较高，反而增加了混凝土开裂渗透水的可能性。

地下工程抗渗等按埋置深度确定是以理论分析与大量的工程实践为依据的，如广东、福建、上海、山东、北京、江苏等地工程调查统计情况，埋置深度≥10m的地下工程其防水混凝土的抗渗等级大多在P6～P8，极少超出此范围，即使埋深高达20m左右的工程，其抗渗等级选用P10获得良好防水效果。

3.防水混凝土使用的环境温度不得高于80°C;处于侵蚀性介中防水混凝土的耐侵蚀系数不应小于0.8，耐侵蚀系数是指防水混凝土试块在侵蚀性介质中和在饮用水中分别养护6个月后的抗折强度之比。 防水混凝土的抗渗性随着温度提高而降低，温度越高则越较低越显著，当温度超过250°C时，混凝土几乎失去抗渗能力。因此规定，防水混凝土最高使用温度不得超过100°C。

混凝土结构防水的规范要求与施工方法

混凝土结构防水一直是建筑工程中的重要环节，合理的防水设计与施工方法对于建筑物的使用寿命和质量起着至关重要的作用。本文将介绍混凝土结构防水所需满足的规范要求，并探讨一些常用的施工方法。

一、规范要求

在混凝土结构防水方面，有一些规范和要求需要遵守，以确保防水效果和工程质量。以下是一些常见的规范要求：

1. 防水材料规格要求：选用的防水材料应符合相关国家或地区的标准，例如抗拉强度、抗渗透性、耐腐蚀性等指标。

2. 防水层施工要求：防水层应满足一定的厚度要求，一般要求达到设计要求的厚度，并均匀覆盖在混凝土表面。

3. 防水层附着力要求：防水层与混凝土基层之间的附着强度应符合相关规范的要求，以确保防水层与混凝土之间的牢固连接。

4. 防水层施工温度和湿度要求：施工过程中的温度和湿度应符合防水材料的要求，以确保防水层良好的附着性能和施工质量。

二、施工方法

在混凝土结构的防水施工过程中，有一些常用的方法和技巧，可以提高防水效果和施工质量。以下是一些常见的施工方法： 1. 预处理基层：在施工防水层之前，需要对混凝土基层进行充分的清理和预处理。包括修补表面裂缝、填充孔洞、清除杂物等操作，以保证基层的平整和牢固。

2. 喷涂混凝土防水层：喷涂混凝土防水层是一种常用的施工方法。在施工过程中，将混凝土防水材料通过喷涂的方式均匀覆盖在混凝土表面，形成一层坚固的防水层。

3. 使用防水涂料：防水涂料是另一种常用的施工方法。通过涂刷防水涂料，可以形成一层具有防水功能的涂层，防止水分渗入混凝土结构。

4. 安装防水卷材：防水卷材是一种具有良好防水性能的材料，可以通过粘贴或焊接的方式固定在混凝土表面。这种方法施工简单，且具有较好的防水效果。

5. 注意施工缝隙处理：在混凝土结构的防水施工中，需要注重施工缝隙的处理。例如，通过增设伸缩缝、施工中的适当处理等方法，防止因温度变化引起的裂缝和漏水问题。
