机械制图-填空题-200(答案)

机械制图课程试题库中专第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 ;2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线 ;3、机械制图当中的汉字应写成长仿宋体;4、图样中的尺寸以㎜为单位;5、在标注直径时,在数字前面应该加φ ,在标注半径时应在数字前加 R ;6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成;7、在标注角度尺寸时,数字应水平书写;★8、机械制图中通常采用两种线宽,粗、细线的比率为 2：1 ;9、线性尺寸数字一般应注写在尺寸线的上方或左方 ;★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸 ;二、选择题1、下列符号中表示强制国家标准的是 C ;A． GB/T B． GB/Z2、不可见轮廓线采用 B 来绘制;A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是 BA．1：1 B． 2：1 ：24、在标注球的直径时应在尺寸数字前加 CA．R B．ΦΦ4、下列比例当中表示缩小比例的是 CA．1：1 B． 2：1 ：25、机械制图中一般不标注单位,默认单位是 AA．㎜ B．㎝6、下列尺寸正确标注的图形是 C7、下列缩写词中表示均布的意思的是 CA．SR B． EQS8、角度尺寸在标注时,文字一律 A 书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的 AA．右下角 B．左下角 C.右上角机械制图课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法;2、当直线平行于投影面时,其投影反映实长 ,这种性质叫实形性,当直线垂直投影面时,其投影为一点 ,这种性质叫积聚性,当平面倾斜于投影面时,其投影为缩短的直线原图的类似行,这种性质叫类似性;3、主视图所在的投影面称为正立投影面 ,简称正面 ,用字母 V 表示,俯视图所在的投影面称为水平投影面 ,简称水平面 ,用字母 H 表示;左视图所在的投影面称为侧立投影面简称侧面 ,用字母 W 表示;4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等 ;5、零件有长宽高三个方向的尺寸,主视图上只能反映零件的长和高 ,俯视图上只能反映零件的长和宽 ,左视图上只能反映零件的宽和高 ;★6、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的上下左右方位,俯视图上只能反映零件的前后左右方位;7、直线按其对三个投影面的相对位置关系不同,可分为投影面的平行线、投影面的垂直线、一般位置直线 ;8、与一个投影面垂直的直线,一定与其它两个投影面平行 ,这样的直线称为投影面的垂直线 ;9、与正面垂直的直线,与其它两个投影面一定平行 ,这样的直线称为正垂线 ;10、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线 ,具体又可分为正平线、水平线、侧平线 ;11、与三个投影面都倾斜的直线称为一般位置直线 ;12、空间平面按其对三个投影面的相对位置不同,可分投影面的平行面、投影面的垂直面一般位置平面 ;13、与一个投影面平行的平面,一定与其它两个投影面垂直 ,这种平面称为投影面的平行面,具体可分为正平面、水平面、侧平面 ;14、与正面平行的平面,与其它两个投影面垂直这样的平面称为正平面;它的正投影反映实形;二、选择题1、下列投影法中不属于平行投影法的是 AA、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映 AA、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映 CA、实形性B、类似性C、积聚性4、在三视图中,主视图反映物体的 BA、长和宽B、长和高C、宽和高5、主视图与俯视图 AA、长对正B、高平齐C、宽相等6、主视图与左视图 BA、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚,一般采用 A 个视图来表达;A、三B、四C、五8、三视图是采用 B 得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时,必 B 于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时,必 A 于另外两个投影面A、平行B、垂直C、倾斜机械制图课程试题库第四章立体表面交线的投影作图一、选择题1、已知物体的主、俯视图,正确的左视图是 A ;2、已知圆柱截切后的主、俯视图,正确的左视图是 D ;3、已知物体的主、俯视图,错误的左视图是 A4、已知立体的主、俯视图,正确的左视图是 B ;★5、已知物体的主、俯视图,正确的左视图是 A机械制图课程试题库第四章轴测图一、选择题1、物体上互相平行的线段,轴测投影 AA、平行B、垂直C、无法确定2、正等轴测图的轴间角为 AA、120B、60C、903、正等轴测图中,为了作图方便,轴向伸缩系数一般取 CA、3B、2C、14、画正等轴测图的X、Y轴时,为了保证轴间角,一般用 A 三角板绘制A、30○B、45○C、90○5、在斜二等轴测图中,取一个轴的轴向变形系数为时,另两个轴向变形系数为 BA、 B、1 C、2★6、根据组合体的组合方式,画组合体轴测图时,常用 D 作图;A、切割法B、叠加法C、综合法 D,切割法、叠加法和综合法三、根据轴侧图,补画三视图中所缺的线条1、 2、四、.根据轴侧图画三视图,尺寸在图上量取1、根据轴测图画三视图★2、根据轴测图画三视图3、根据轴测图画三视图五、根据三视图画正等轴测图1、根据三视图画正等轴测图★2、根据三视图画正等轴测图3、根据三视图画正等轴测图机械制图课程试题库第五章组合体一、填空题★1、组合体的组合形式有叠加和切割两类;★2、组合体相邻的表面可能形成共面、相交和相切三种关系 ;3、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画底稿、检查、描深、标注尺寸、完成全图;4、组合体尺寸标注的基本要求为：正确、齐全、清晰 ;二、选择题1、看懂主、俯视图,想象出组合体的形状,找出错误的左视图 A ;2、根据两面视图,想出组合体的形状,并补画第三面视图;10分3、画出下面立体的三视图20分4、补全图中的漏线;5分5、求作W投影10分;6、由轴测图补画视图; 10分7、补画视图中的缺线10分8、补画第三视图40分a机械制图课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切范围分,剖视图可分为全剖、半剖和局部剖三类;2、断面图分为：重合断面和移出断面两种;3、同一零件各剖视图的剖面线方向相同间隔相等4、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图 ;二、选择题★1、下列局部剖视图中,正确的画法是 B ;A B C D★2、下列四组视图中,主视图均为全剖视图,其中 A 的主视图有缺漏的线;A B C. D3、在半剖视图中,剖视图部分与视图部分的分界线为：AA.、细点画线 B 粗实线、 C、双点画线4、重合剖面的轮廓线都是用 CA.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制5、当需要表示位于剖切平面前的结构时,这些结构按假想投影的轮廓线用：CA.、细点画线 B、粗实线、 C、双点画线2、用单一剖切面,将主视图画成全剖视图;20分3、用单一剖切面,将主视图画成全剖视图;20分★4、将物体的主视图改画成剖视图;20分★5、在轴的小孔及键槽处,画移出断面图;15分★6、在指定位置画出断面图并标记;10分7、在指定位置画出断面图并标记;10分8、在轴的指定位置作剖面图A处键槽深为4mm,C处键槽宽为8mm;15分第七章机械图样中的特殊表示法一、填空题★1、内外螺纹只有当____牙型____；_直径_______；_____螺距___；____线数____；_旋向_______等五要素完全相同时,才能旋合在一起;★2、导程S和螺距P的关系是___S=Pn_____;3、绘制圆柱齿轮的圆视图中,齿顶圆用粗实线线表示,分度圆用细点画线线表示,齿根圆用细实线线表示,或省略不画;★4、外螺纹在非圆视图中,大径用粗实线表示、小径用细实线表示;二、选择题★1、旋合长度代号分短、中、长三组,分别用字母代替,其中中等旋合长度用：A、N代替 B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A、ha=mzB、ha =mC、ha =4、普通螺纹的公称直径为螺纹的;A、大径B、中径C、小径5、普通螺纹的牙型为;A、三角形B、梯形C、锯齿形6、一对齿轮啮合时：A、模数相等B、压力角相等C、模数和压力角相等7、普通螺纹的牙型角是A 30°B 60°C 33°D 45°★8、螺栓连接画法中,下列说法错误的是;A、板上的孔直径大于螺纹大径B、螺母上有倒角C、螺栓是不剖的D、上下板的剖面线方向是平行9、螺栓连接的组成中共有标准件数是;A、2B、3C、4D、5四、画图题★1、画出正确的螺纹;10分★2、完成螺栓连接的图样;10分3、分析螺钉连接图中的错误,将正确的螺柱连接图画在右侧;15分5、按规定画法,完成螺柱连接画法的主、左视图;15分6、找出下列螺纹画法中的错误,画出正确的图形;20分1 23 4第八章零件图一、填空题1、零件图四大内容是：、、、;2、零件图的尺寸标注要求是：、、、;3、尺寸公差是指 ;★4、国标中规定,标准公差为级,相同尺寸公差值越小,精度；公差值越大,精度 ,同一等级的公差,尺寸越小,公差值尺寸越大,公差值 ;5、在表面粗糙度的评定参数中,轮廓算术平均偏差的代号为 ;6、零件的表面越光滑,粗糙度值越 ;7、零件图主视图的选择原则有原则, 原则, 原则；8、孔与轴的配合为7830fH,这是基制配合；9、基本尺寸相同的,相互结合的孔和轴公差带之间的关系称为；10、基本尺寸相同的孔和轴产生配合关系,根据间隙的大小,可分为配合, 配合, 配合三种；二、选择题1、下面哪种符号是代表形位公差中的同轴度 ;★2、以下尺寸标注不合理的是3、 132±的公差为A: + B: C: + D:4、公差表示尺寸允许变动的范围,所以为A、一定正值B、一定为负值C、可以为零D、以上值都可以5、零件图主视图选择原则有A、形状特征原则B、加工位置原则C、工作位置原则D、以上答案均正确6、在零件图中对尺寸基准根据其作用分为两类A、设计基准和工艺基准B、长宽高基准C、主要基准和辅助基准D、合理基准和不合理基准7、表面粗糙度中,Ra的单位为A、米B、毫米C、微米D、厘米四、读零件图一看懂导套的零件图并填空;1、导套零件的材料为 ,画图比例为 ,主视图采用的是剖视图;2、的基本尺寸为 ,基本偏差是 ,最大极限尺寸是 ,最小极限尺寸是 ,公差是 ;3、导套表面粗糙度要求最高的表面是 ,代号为 ;4、越程槽3×表示槽宽 ,槽深 ,槽的定位尺寸为 ;5、直径为38圆柱长为 ,其表面粗糙度的代号为 ;6、直径为23的孔左端倒角为 ;7、说明图中下列形位公差的意义:被测要素为 ;基准要素为 ;公差项目为 ,公差值为 ;二看懂套的零件图并填空;1.该零件的名称是 ,材料是 ,绘图比例为 ;2.主视图采用的是剖剖视图,B下面的图形为视图;3.上方有5：1的图为图;4.尺寸的基本尺寸为 ,基本偏差是 ,最大极限尺寸是 , 最小极限尺寸是 ,公差是 ;5.该零件轴向的尺寸基准是 ,径向的尺寸基准是 ;6.孔的右端倒角为 ;7.套100的外圆面的表面粗糙度为 ;8.说明图中下列形位公差的意义:被测要素为 ,基准要素为 ,公差项目为 ,公差值为 ;三看懂轴的零件图并回答问题;1.该零件的名称是 ,材料是 ,绘图比例为 ;2.主视图采用的是剖视图,主视图右边的图形为视图;3.上方有B-B的图为图;4.尺寸的基本尺寸为 ,基本偏差是 ,最大极限尺寸是 , 最小极限尺寸是 ,公差是 ;5.该零件轴向的尺寸基准是 ,径向的尺寸基准是 ;6.零件的右端面螺纹尺寸为M10×1-6H的螺距为 ;7.零件的右端面的倒角为 ;8.套50的外圆面的表面粗糙度为 ;9.说明图中下列形位公差的意义:被测要素为 ,基准要素为 ,公差项目为 ,公差值为 ;七、计算题：每题7分,2题,共14分1、算出下列配合中最大、最小间隙或过盈,并画出公差带图及配合公差带图;①Φ50H8+ 0/n7 错误!②Φ40R7 错误!/ n6 错误!第九章装配图焊接专业选做一、填空题1、装配图是表达机器或部件的、、零件之间的和 ;★2、装配图的五大尺寸是、、、、;3、孔与轴的配合为7830fH,这是基制配合；4、装配图的内容有_______ ______,_____________, , ;5、装配图的特殊画法有拆卸画法, 画法, 画法, 画法和夸大画法;五、读装配图一看懂机用虎钳的装配图并填空;1.机用虎钳共用了11种零件,标准件有种;2.主视图采用了剖视图,上方双点划线表示画法,主视图还采用了剖视图；左视图采用的是剖视图;3.主视图右边φ18H8/f7的基本尺寸是 ,轴的公差带代号是 ,孔的公差带代号是；它是螺杆8与号件之间的配合,属于基制的配合;4.固定钳座1属于类零件,螺杆8属于类零件;5.主视图中0～70属于尺寸,60 属于尺寸;二看懂齿轮油泵的装配图并填空;1.齿轮油泵共用了种零件,标准件有种;2.主视图采用了剖视图与剖视图,左视图上方拆去11、12、13、14表示画法;3.左视图中尺寸φ48H7/f7的基本尺寸是 ,轴的公差带代号是 ,孔的公差带代号是；它是齿轮4与号件之间的配合,属于基制的配合;4.泵体1属于类零件,齿轮轴5属于类零件;5.左视图中两个120属于尺寸,90 属于尺寸;。

一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值比例。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、尺寸的三要素为尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号R表示半径。

9、标注水平尺寸时，尺寸数字的字头方向应向上。

10、图样中，不可见轮廓线用虚线画出。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ。

14、图样中，尺寸线和尺寸界限用细实线画出。

15、图样上的书写的汉字采用长仿宋体。

16、三视图的投影规律是长对正，高平齐，宽相等。

17、画图过程中须要时也可采用放大或缩小的比例，其中1：2为缩小比例。

18、图纸的幅面分为基本幅面和加长幅面两类。

19图纸格式分为不留装订边和留装订边两种。

20标题栏应位于图纸的右下方。

21图样中，对称中心线和轴线用细点划线画出。

22比例中2：1为放大比例。

23、图时应尽量采用原值比例，需要时也可采用放大或缩比例。

24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。

25．字号指字体的高度。

26．图样中，尺寸线和尺寸界线用细实线画出。

27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出。

28．图样上的尺寸是零件的实际尺寸。

29、标注尺寸的三要素是尺寸数字、尺寸界限和尺寸线。

30、无论采用哪种比例，图样上标注的应是机件的实际尺寸。

31．标注垂直尺寸时，尺寸数字的字头方向应向左。

32．标注斜度符号时，倾斜方向应与所标斜度的倾斜方向一致。

2018年最新三校生冲刺“对口高考”强化训练(8)《机械制图》试题及答案一、填空题1、机械制图当中基本图幅有哪五种、、、其中A4图纸幅的尺寸为。

2、机械制图当中的汉字应写成体。

3、在标注角度尺寸时，数字应书写。

4、机械制图中通常采用两种线宽，粗、细线的比率为。

5、当直线平行于投影面时，其投影，这种性质叫性，当直线垂直投影面时，其投影，这种性质叫性，当平面倾斜于投影面时，其投影，这种性质叫性。

6、零件有长宽高三个方向的尺寸，主视图上只能反映零件的和，俯视图上只能反映零件的和，左视图上只能反映零件的和。

7、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的方位，俯视图上只能反映零件的方位。

8、与正面平行的平面，与其它两个投影面这样的平面称为。

它的投影反映实形。

9、组合体视图的画图步骤是形体分析法、______、、布置视图、、检查、描深、标注尺寸、完成全图10、断面图分为： _____ 和 ______ 两种。

11、同一零件各剖视图的剖面线方向间隔12、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。

13、 绘制圆柱齿轮的圆视图中，齿顶圆用 线表示，分度圆用 线表示，齿根圆用 线表示，或省略不画14、孔与轴的配合为7830f H ，这是基 制 配合；15、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 ；16、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为_ 配合， 配合， 配合三种；二、选择题1、不可见轮廓线采用（ ）来绘制。

A ．粗实线B ．虚线 C.细实线2、下列比例当中表示缩小比例的是（ ）A ．1：1B ． 2：1 C.1：23、下列尺寸正确标注的图形是( )4、角度尺寸在标注时，文字一律（ ）书写A ．水平B ． 垂直 C.倾斜5、下列投影法中不属于平行投影法的是（ ）A 、中心投影法B 、正投影法C 、斜投影法6、主视图与俯视图（ ）A 、长对正B 、高平齐C 、宽相等7、当一条线垂直于一个投影面时，必（ ）于另外两个投影面A、平行B、垂直C、倾斜12、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（）三角板绘制A、30○B、45○C、90○13、根据组合体的组合方式，画组合体轴测图时，常用（）作图。

练习1一、填空题1、螺纹的五要素为、、、螺距及旋向。

导程S和螺距P的关系是________。

2、尺寸数字前冠以“φ”表示尺寸，“R”表示尺寸，“Sφ”表示尺寸。

3、两点X、Z坐标值相同，则这两点对投影面为重影点。

已知A点距H、V、W 面的距离分别为20、10、40；B 点与A 点对V面重影，A点在B点前方10，因此可知B的坐标为。

4、剖视图的种类有，，。

5、投影法分为投影法和平行投影法，平行投影法又分投影法和投影法。

6、配合可分为，和，并形成和两种制度。

7、点划线、虚线和其他图线相交时，都应在______处相交，不应在_____处相交。

8、直线平行投影面，投影，垂直于投影面，投影，平面投影面，投影反映实形，投影面，投影积聚为直线。

9、点的V面投影反映该点的坐标和坐标。

10、画铅垂线时是利用绘图工具中的__________和__________配合使用的。

二简答1、下面机件采用什么剖视方法合适？2、断面图与剖视图的区别是什么？3、主视图的选择原则？，下面哪个方向做为主视图的方向最合适？为什么？三、画图1、画出右边机件的斜视图。

2、画出下列机件的重合断面图。

3、画出下图的移出断面图。

5分4、在下图中标注尺寸（自已量，尺寸取整数）四、补画左视图五、补画漏线六、读图题（10分）：读零件图题回答下列问题：常见四类零件是什么？图中零件在四类典型零件中属于哪一类零件？该零件材料是什么？支承板和圆筒是什么连接关系？左端面的表面粗糙度为多少？练习1答案一、填空题1、牙型、螺纹直径、线数、P=S×线数。

2、直径、半径、球径。

3、V、（40，20，20）。

4、全剖、半剖、局部剖。

5、中心、正、斜。

6、间隙配合、过渡配合、过盈配合、基孔制、基轴制。

7、实线、空隙或点处。

8、实形、积聚性、平行、垂直。

9、X、Z。

10、丁字尺、三角板。

二、简答1、旋转剖；全剖；旋转剖2、断面图与剖视图的区别是：断面图只画机件被剖切后的断面形状，而剖视图除了画出断面形状外，还要画出剖切平面后面的所有可见轮廓。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

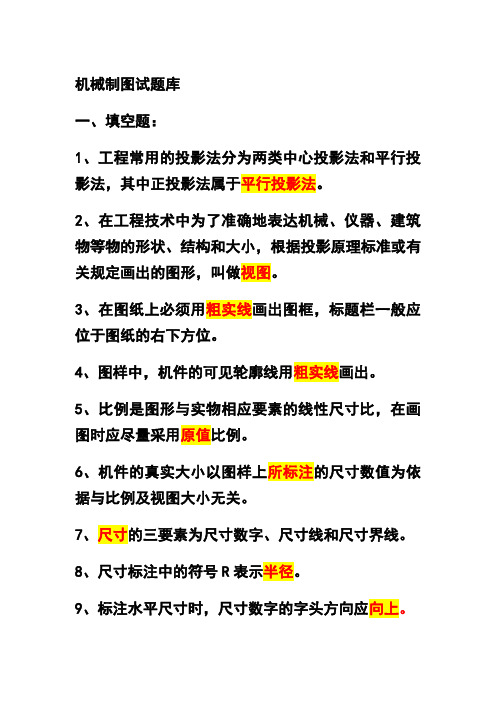

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值比例。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、尺寸的三要素为尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号R表示半径。

9、标注水平尺寸时，尺寸数字的字头方向应向上。

10、图样中，不可见轮廓线用虚线画出。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ。

14、图样中，尺寸线和尺寸界限用细实线画出。

15、图样上的书写的汉字采用长仿宋体。

16、三视图的投影规律是长对正，高平齐，宽相等。

17、画图过程中须要时也可采用放大或缩小的比例，其中1：2为缩小比例。

18、图纸的幅面分为基本幅面和加长幅面两类。

19图纸格式分为不留装订边和留装订边两种。

20标题栏应位于图纸的右下方。

21图样中，对称中心线和轴线用细点划线画出。

22比例中2：1为放大比例。

23、图时应尽量采用原值比例，需要时也可采用放大或缩比例。

24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。

25．字号指字体的高度。

26．图样中，尺寸线和尺寸界线用细实线画出。

27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出。

28．图样上的尺寸是零件的实际尺寸。

29、标注尺寸的三要素是尺寸数字、尺寸界限和尺寸线。

30、无论采用哪种比例，图样上标注的应是机件的实际尺寸。

31．标注垂直尺寸时，尺寸数字的字头方向应向左。

32．标注斜度符号时，倾斜方向应与所标斜度的倾斜方向一致。

大学机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应使用：A. 基本尺寸B. 极限尺寸C. 公差D. 以上都是答案：D3. 在机械制图中，用于表示零件表面粗糙度的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：C4. 机械制图中，用于表示零件在空间位置的线是：A. 虚线B. 点画线C. 细线D. 粗线答案：B5. 机械制图中，表示零件剖面线的线型是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：C6. 机械制图中，表示零件对称性的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：A7. 机械制图中，表示零件中心线的线型是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 在机械制图中，用于表示零件尺寸的单位通常是：A. 毫米B. 厘米C. 米D. 英寸答案：A9. 机械制图中，用于表示零件加工精度的参数是：A. 尺寸B. 公差C. 材料D. 表面粗糙度答案：B10. 在机械制图中，表示零件装配关系的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：C二、填空题（每题2分，共20分）1. 机械制图中，表示零件剖面线的线型是______线。

答案：虚2. 机械制图中，表示零件对称性的符号是______。

答案：箭头3. 机械制图中，用于表示零件尺寸的单位通常是______。

答案：毫米4. 机械制图中，表示零件中心线的线型是______。

答案：粗实5. 机械制图中，用于表示零件加工精度的参数是______。

答案：公差6. 机械制图中，表示零件装配关系的线是______。

答案：虚7. 机械制图中，表示零件表面粗糙度的符号是______。

答案：波浪8. 机械制图中，用于表示零件内部结构的视图是______。

答案：剖视9. 机械制图中，表示零件在空间位置的线是______。

机械制图试题03一 . 填空题1、图框线用画出；不可见轮廓线用画出。

2、标题栏位于图纸的。

3、同一机件如在用不同的比例画出，其图形大小;但图上标注的尺寸数值。

4、图纸的基本幅面有五种。

5、内外螺纹只有当;: ;等五要素完全相同时，才能旋合在一起。

6、均符合国家标准的螺纹，称为标准螺纹。

7、导程S和螺距P的关系是。

8、表面粗糙度符号顶角为度。

9、符号Y 表示该表面是用方法获得的。

10、基孔制配合的基准件是 ,基准孔的基本偏差代号为;基轴制配合的基准件是,基准轴的基本偏差代号为。

二 . 是非题1、尺寸标注不应封闭。

()2、非回转体类零件的主视图一般应选择工作位置。

()3、表达一个零件，必须画出主视图，其余视图和图形按需选用。

( )4、铸造零件应当壁厚均匀。

5、上下偏差和公差都可以为正，为负和为0。

三 . 作图题1、三角形EFG在平面ABCD上，求其H面投影。

3、补全w 投影。

4、求作W 投影。

5、求作相贯线V、W投影。

6、由轴测图补画视图。

7、将物体的主视图改画成剖视图。

四、在轴的小孔及键槽处，画移出断面图。

成要求标注的尺寸并回答问题中，φ5是尺寸，H7是公差带代号，n6是公差带代号，配合。

轴和齿轮孔的基本尺寸是φ30,孔公差带代号是K7,轴公差带代号是h6,分别标注在各图上。

答案：一. 填空题1、图框线用粗实线画出；不可见轮廓线用虚线画出。

2、标题栏位于图纸的右下角3、同一机件如在用不同的比例画出，其图形大小不同 ;但图上标注的尺寸数值相同。

4、图纸的基本幅面有，A0 A1 A2. A3 A4 五种。

5、内外螺纹只有当牙型直径线数螺距旋向等五要素完全相同时，才能旋合在一起。

6、. 牙型直径螺距均符合国家标准的螺纹，称为标准螺纹。

7、导程S和螺距P的关系是S=nP8、表面粗糙度符号顶角为60 度。

9、符号y表示该表面是用不去除材料的方法获得的。

10、基孔制配合的基准件是孔,基准孔的基本偏差代号为 H ;基轴制配合的基准件是轴 ,基准轴的基本偏差代号为 h____二 . 是非题1、尺寸标注不应封闭。

精心整理机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

34细实线画出，对称中心线和轴线用56789向左。

角度的尺寸数字一律按121516、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。

21．比例是指图中图形与其实物相应要素之比。

图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。

22．常用比例有原值、放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

精心整理23、图时应尽量采用原值比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。

24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。

25．字号指字体的高度，图样中常用字号有10、7、5、3.5号四种。

26．常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。

27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

28．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线3133363738404142三种。

43．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的垂直线44．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、正平线、侧平线。
