变电站管理中集中控制模式应用摘要：随着科学技术的不断发展与完善，我国电网系统变电站在管理方面也在不断的引进先进的科学技术。
为了保证变电站的正常运作、持续供电，满足社会发展对电力的需求，就必须要对变电站的管理方式进行完善。
笔者通过总结自身多年工作经验认为，在变电站运行管理工作过程中使用集中控制进行管理，可以大幅度的提升变电站总体运行效率并且强化变电站的管理工作水平，满足当今社会的发展趋势。
本文将对集中管理在变电站控制模式中的运用进行简要分析。
关键词：变电站集中控制控制模式我国已经成功步入到电气化时代，各行各业对于电力的要求不断增加，进而给变电站运行以及供电工作带来了巨大的挑战。
变电站的运行质量以及运行效率对整体电力供应系统会产生巨大的影响。
所以为了保证人们生活质量以及生产活动的不间断运行，就必须要对变电站运行管理方式进行完善，本文将主要从变电站管理系统集中控制模式方面入手，对如何提升变电站的运行质量以及运行安全度进行简要分析。
一、使用集中控制对变电站运行进行管理的意义集中控制的管理模式可以降低变电站整体运行成本，加强变电站工作安全性以及可靠性。
电网工作中最为重要的环节就是变电站管理，变电站运行效率的高低将直接影响到用户使用电的效率。
变电站在运行过程中需要配置许多专业的工作人员，对人员进行合理化分配，保证变电站的每一部分都会有专人进行管理，但是这种运行方式会提升变电站的运行成本，并且因为是使用人力进行看管，所以工作中难免出现一些疏忽，影响变电站运作的安全性。
在使用集中管理技术对变电站运行进行管理，可以将变电站管理工作从有人管理逐渐转化到无人管理上，该方法在实际使用过程中，需要针对不同变电站的实际情况进行针对化设计，保证变电站运行自动化程度，促进电力工作的进步。
我国集控站在对变电站运行进行集中管理的时候，接收到的信息量是十分大的，所以通常和数据有关的采集工作都会测产生通道拥堵。
变电在如果在运行的过程中出现故障，就会自行产生一系列保护动作，并且通过信息以及遥测信息等方式将这些数据传输到集控站当中，有利于集控站与信息数据的处理工作。
集中电源集中控制型系统工作原理该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
集中电源集中控制型系统工作原理该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 集中电源集中控制型系统工作原理can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!集中电源集中控制型系统工作原理。

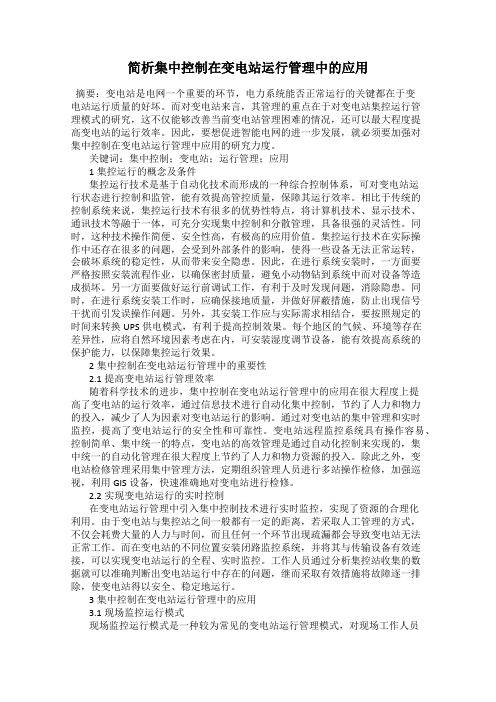

简析集中控制在变电站运行管理中的应用摘要：变电站是电网一个重要的环节，电力系统能否正常运行的关键都在于变电站运行质量的好坏。
而对变电站来言，其管理的重点在于对变电站集控运行管理模式的研究，这不仅能够改善当前变电站管理困难的情况，还可以最大程度提高变电站的运行效率。
因此，要想促进智能电网的进一步发展，就必须要加强对集中控制在变电站运行管理中应用的研究力度。
关键词：集中控制；变电站；运行管理；应用1集控运行的概念及条件集控运行技术是基于自动化技术而形成的一种综合控制体系，可对变电站运行状态进行控制和监管，能有效提高管控质量，保障其运行效率。
相比于传统的控制系统来说，集控运行技术有很多的优势性特点，将计算机技术、显示技术、通讯技术等融于一体，可充分实现集中控制和分散管理，具备很强的灵活性。
同时，这种技术操作简便、安全性高，有极高的应用价值。
集控运行技术在实际操作中还存在很多的问题，会受到外部条件的影响，使得一些设备无法正常运转，会破坏系统的稳定性，从而带来安全隐患。
因此，在进行系统安装时，一方面要严格按照安装流程作业，以确保密封质量，避免小动物钻到系统中而对设备等造成损坏。
另一方面要做好运行前调试工作，有利于及时发现问题，消除隐患。
同时，在进行系统安装工作时，应确保接地质量，并做好屏蔽措施，防止出现信号干扰而引发误操作问题。
另外，其安装工作应与实际需求相结合，要按照规定的时间来转换UPS供电模式，有利于提高控制效果。
每个地区的气候、环境等存在差异性，应将自然环境因素考虑在内，可安装湿度调节设备，能有效提高系统的保护能力，以保障集控运行效果。
2集中控制在变电站运行管理中的重要性2.1提高变电站运行管理效率随着科学技术的进步，集中控制在变电站运行管理中的应用在很大程度上提高了变电站的运行效率，通过信息技术进行自动化集中控制，节约了人力和物力的投入，减少了人为因素对变电站运行的影响。
通过对变电站的集中管理和实时监控，提高了变电站运行的安全性和可靠性。
浅析集中控制在变电站运行管理中的应用摘要：目前，随着我国电力企业的不断发展，我国变电站也加快了发展步伐，为了确保电系统的正常运行，保证日常的供电水平，满足人们的日常生活用电，就要加强对变电站的运行管理。
本文就对集中控制在变电站运行管理中的应用措施进行提高，进而提高变电站的运行效率。
关键词：集中控制；变电站；运行；管理伴随着科学技术的不断进步和时代的不断发展，我国的变电站的相关发展已经越来越受到人民群众的重视。
变电站的实际运行管理相关模式的好坏会与变电站的相关运行质量和效率都有着直接性的影响。
所以在变电站进行集中控制的方面人手来对于变电站进行集中管理有效模式进行研究是一项摆在我们面前的艰巨而又重大的任务。
1、变电站集中控制的意义1.1降低成本，有效提高运营的安全可靠性在电网建设中，非常重要的一个节点就是变电站，从传统意义上讲，变电站需要配置大量的工作人员和其他资源，那么就需要较大的成本，运营的安全性和可靠性也不能够得到保证。
目前非常重要的一个问题就是降低成本和提升安全性。
结合我国近些年发布的相关电网建设要求和发展规划，用自动化的无人值守模式替代传统的分散管理模式非常必要。
这样不需要花费太多的资金，对于事故的发生几率也可以起到降低的作用，并且在未来出现了改建或者扩建的情况，重复投资的问题也可以被有效的避免，提高资源的利用率。
1.2无人值班的变电站已经形成一定规模随着科学技术的不断革新，目前在电力运行中，已经开始广泛地运用先进的电子计算机技术，利用计算机技术，可以远程监控变电站，监控人员工作量大大降低，工作时间缩短，电网的运行成本不断减少，变电站设备维修的次数也减少。
1.3变电站集中控制的优势采用集中控制的变电站运行模式，可以对电网运行全局时时刻刻的掌握。
如果电网出现了紧急情况，落实安全控制策略，可以有效地处理事故；在正常的状态下，预控能力可以得到提高，对电网运行状态进行随时调节，使其处于最佳状态，保证运行的安全性和经济性。
集中控制
集中控制：随着变电站自动化技术的发展，变电所实现无人值班和监控是将来的发展的方向，因此电力集控中心也随之而生。
集控站通常集中管理下面所属变电站的控制运行信息，集控中心对变电站的监控与操作要求变电站传送足够的信息，要求变电站的保护定值和控制装置的整定能够在集控中心进行设定，要求各类保护在电网一级进行协调和匹配。
在功能上要求支持灵活的规约处理，能可靠地与设备进行通讯，集成高可靠性的数据通讯系统，给数据安全的传输提供安全的保障。
阐述集控模式下变电站运行管理引言集控制模式是比较先进的一种变电站控制模式，目前经过长期的发展已经成为一种成熟的控制模式，被广泛的应用于变电站管理中，提高了变电站的管理水平，促进了变电站的发展。
虽然集控制模式经过多年的发展有很多成型的经验可以借鉴，但是并不是总结出来的所有经验都适合集控方式。
因此，加强对集控制模式的研究，对于实现资源的合理利用，发挥好集控制模式的优势，为变电站创造出更多的价值具有重要意义。
一、对集控制模式分类的分析在传统的变电站管理中需要有多人值班，经过多年的发展，现代的变电站管理已经从原来的多人值班发展到现代的少人值班，甚至无人值班的智能化管理，变电站的运行管理方法发生了巨大的变化，根据变电站结构管理和调度管理的不同，可以将当前的管理模式划分问以下四种管理模式：（一）对现场监控运行模式的分析现场监控运行模式就是从运行人员中分离出一部分人员出来，将分离出来的人员调到集控中心，负责完成集控中心管辖范围内所有变电站的运行监控，并执行远方遥控操作。
留下的少量人员负责变电站日常维护和管理工作，对避雷器泄露电流进行检查、电池检查、二次线的清扫以及站内卫生清扫等工作[1]。
采用现场监控运行模式，实现了变电站运行管理和维护管理的分开管理。
这就要求集控中心的工作人员熟悉所在管辖范围内各电站的运行方式、设备运行特点、监控设备以及调度自动化系统等。
如果运行值班人员工作较繁忙时，维护人员也可以参与操作，负责好现场安全措施、验收设备等工作。
（二）对全运行集控管理模式的分析全运行集控管理模式对集控人员有更高的要求，要求集控管理人员在工作中不仅要熟悉管辖区域内的运行方式、设备运行特点、监控设备以及调度自动化系统，还需要对变电站的集控站远方操作、维护以及现场操作等。
同时，该种模式对变电站的值班人员也提出了更高的要求，需要值班人员完全掌握运行监控的相关知识，才能完成对机器运行的维护工作，实现各自维护工作的紧密结合。
变电站加热器集中控制系统随着电网发展向智能化转换，变电站一次设备逐渐倾向于GIS设备。
对变电站内汇控柜或机构箱内的电缆、继电器等二次元件温湿度的要求也越来越高，现运行设备因为加热器问题导致线芯绝缘老化、温湿度控制器损坏、汇控柜或机构箱温度过高或过低等情况日趋严重。
标签：加热器、集中控制、智能化1、引言目前变电站的GIS机构箱内的温湿度由加热器来调节，由于GIS设备机构箱不同于常規设备，不能直观的看到温湿度控制器与加热器（如图1所示），不利于运维人员对于加热器是否有正常启动的检查和判断机构箱内的温湿度情况，若温度过高时，设定的温湿度控制器应该停止工作，若此时温湿度控制器损坏，加热器一直处于运行状态，运维人员又无法正确的判断机构箱内温湿度情况，则导致机构箱温度过高，可能烧毁二次电缆，甚至造成机构误动，严重影响设备的稳定运行。
2、现存在问题（1）GIS设备机构箱的温湿度控制器安装位置不利于运维人员检查与维护，运维人员无法监视温湿度控制器是否处于正常运行状态;（2）温湿度控制器损坏率高，当机构内的温湿度控制器损坏时，需要将一次设备停电才能进行更换，影响设备停电时长;（3）加热器使用寿命低。
3、研制绝缘监测装置定检验收新工具（1）原加热器控制回路图分析：以220kV荣田站为例，其原有的控制原理图如图2所示。
图中，KH为温湿度控制器，EH为加热器。
KH的端子1和端子2接交流电源，当温湿度控制器KH启动时，端子3和端子4带电，使各个加热器工作。
（2）改进的加热器控制回路图图3为加热器集中控制系统的原理图，将开关间隔内的温湿度控制器集中接入到智能加热器控制系统中。
ZK为加热器电源空气开关、KH为温湿度控制器，1ZJ、2ZJ为中间继电器，EH为全站汇控柜及开关、刀闸机构箱的加热器。
合上空气开关ZK，当1KH和2KH任意一个启动时，使得1ZJ或者2ZJ励磁，其常开接点闭合，控制全站汇控柜及开关机构箱加热器（EH1-EHn）。
智能变电站软压板集中管控系统分析摘要：随着社会发展，为了满足人们更高的需求，越来越多的智能技术被开发利用，同时也迫使人们对新设备进行不断地研究和探索，做好设备的管控工作，避免发生风险。
本文主要分析目前智能变电站软压板的问题、智能变电站软压板集中管控系统结构和功能，并提出三种软压板集中管控系统维护方法。
关键词：智能变电站；软压板；管控系统；分析引言：如今，智能化时代的到来，各种各样的高新技术融入到各行各业，电网领域也运用起智能变电站，改变以往使用硬压板进行设备维护的情况，转而使用软压板。
相较于从前的硬压板，软压板保护性能更强，但其放置在设备内部容易被忽视，可能会造成不必要的事故。
因此，供电公司操作人员要研究科学合理的办法来维护软压板集中管控系统。
1 目前软压板的问题根据供电公司管控系统的工作人员在实际操作中的经历来看，软压板集中管控系统容易出现以下问题：一是有设备中起到保护作用的少数软压板没有通至压板库，容易导致电流、电压等不稳定。
二是软压板管控系统没有设置报警信号提醒，缺少信息传输的步骤，可能导致操作人员忽视其故障。
三是目前市场上对于软压板名称的设定没有统一，且使用手册或说明书中缺少对设备运行的详细讲解，容易使后期使用和维修过程中出现失误。
四是由于软压板之间没有闭锁，容易影响工作人员正常操作，为保护设备增加难度。
总之，现在的智能变电站软压板设计还有较大改进空间，需要解决部分设计缺陷，建立科学高效的管控系统，以提升软压板工作效率[1]。
2 智能变电站软压板集中管控系统的结构智能变电站软压板集中管控系统包括硬件和软件两方面，硬件有设备软压板集中管控装置和监控工程师站，软件有通信管理接入软件和终端管理软件。
其具体的管控系统结构可参考下图1：图1 智能变电站软压板集中管控系统结构智能变电站软压板集中管控系统还具有四大服务，数据存储服务是将变电站内的设备信息在多个数据库中进行存储，并不断更新最新数据，与历史数据比较区分，以保障数据的准确性。
浅谈变电站集控管理模式变电站作为电网的一个重要环节，其运行质量的好坏直接影响到整个电力系统的运行质量的好坏。
而变电站集控运行管理模式的研究对于变电站的管理意义重大。
在变电站在运行过程中，加强研究变电站集控运行管理模式，不仅能够促进变电站运行效率的提升，还能有效改善变电站集中监控运行管理现状。
可以说，集控运行模式是变电站运行管理的必然发展趋势，是适应智能电网发展的需要的。
1 集控运行管理模式的意义以及电力系统对变电站集控运行管理的要求变电站是电力系统中的重要组成部分，对电力系统起着至关重要的关键作用。
而集控运行管理模式是促进、保障变电站正常运行的重要措施，它能够对变电站进行有效的监控与运行管理，进一步促进变电站重要价值的实现。
近年来，我国的电力系统随着科学技术的发展得到了不断进步与改善，越来越多的先进技术及设备不断被广泛应用到我国的电力系统中，极大地促进了我国电力系统的发展。
同时，新的时代背景也给相关人员的技术水平及设备的使用效率提出了更高的要求。
换句话说，要保障电力系统的正常、平稳运行，其集控运行管理就必须提高运行的安全可靠性，在科学合理的基础上，尽可能地降低变电站的运行成本，并努力提升相关运行管理人员的专业素质以及人员之间的协同性。
2 变电站集控运行管理模式明确变电站集控运行管理模式的具体分类，能够有效促进集控模式下变电站的管理工作。
其具体类型主要包括以下四个类型：2.1 现场监控运行模式现场监控运行模式对相关工作人员进行了明确的分工。
即划分出一定的运行管理人员，并将其调到集控中心用来负责管理变电站的运行工作，而留下的人员则用于负责日常工作的管理，如卫生清洁工作、照明维护、电池检查等。
该模式有效地将运行工作和维护工作进行了责任分离，大大增强了工作的时效性。
2.2 监控、操作、维护集控管理模式该模式是一种新颖的集控管理模式，其尤其适合应用于较大规模的集控站中。
它将集控人员划分成三个部分，即日常维护、现场操作以及集控中心监控。
提升变电站集中监控运行管理的措施探究摘要：我们日常工作生活中都离不开电力，当前人们的生活质量不断提升更是对电力能源有了更高的需求，这就需要对电力事业的相关工作提起高度重视。
变电站的稳定运转是保证人们正常用电的关键，所以在变电站运行过程中应该重视全面监控工作的落实，及时发现设备运行中存在的问题，保证监控信息的全面性、精确性。
只有真正做好变电站的集中监控运行管理，才能杜绝安全事故发生，保证变电站工作的稳定性。
本文介绍了变电站集中监控运行管理的现状，并对变电站集中监控运行管理模式的有效改进措施进行分析，以期能够给相关工作人员提供理论借鉴。
关键词：变电站；集中监控；运行管理；有效措施；电力系统引言：变电站的集中监控主要是实现对变电站中设备信息的监控以及设备运行告警信息的监控，这样调控员就能及时、全面的掌握设备状态、负载情况、电压水平等信息，实现对电力调度过程的全面监控管理，当前集中监控在变电站中的应用越发广泛。
监控系统实现了科技与现代化信息技术的融合，在应用中具有精确性、全面性等优势，能够有效促进变电站之间相互联系，并且实时监控变电站的运行情况。
但是在实际应用过程中集中监控运行管理中存在定位不准、告警等级定义不清晰等问题，需要针对现有问题探寻有效的解决措施，以提升变电站监控运行管理水平，确保变电站安全、平稳的运行。
一、变电站集中监控运行的几大优势（一）实时监控信息通过变电站集中监控运行能够实时获取变电站的监控信息，从而更好的把控变电站的运行状态。
一般来说在变电站的很多重要位置都会安装摄像头，比如中控室、变电室等内部场所以及高压线塔、开关设备区等外部场所，通过24小时不间断传输监控画面能够实现对变电站中的工作情况进行实时监控，这样调控人员就能在发现问题时第一时间安排解决，有助于变电站的安全、平稳运行。
（二）智能分析监测优势变电站中除了有内部的工作人员之外还有附近的居民，为了避免居民路过变电站大门发生误报警的情况可以利用智能监控来判断报警信息的准确性。
变电站集中控制系统的若干方面阐述
随着电力科技的进步和信息技术的飞速发展，无人值班也逐渐进入电力生产的实际应用中。
本文提出的变电站无人值班系统集中区控制系统，是在调度系统的基础上，建立一套独立于调度系统之外的视频监控系统，同时还具有相对独立于两者的安防、在线监测、温湿度感应等系统组成的无人值班系统。
1 实施变电站集中控制系统的意义
设计集中控制系统的目的，就是对现有有人值守、特别是35kV（或110kV）变电站进行无人值班改造，对新建变电站提出无人值班设计要求，提高集团自动化程度，降低人员劳动强度，提高工作效率，提高电力系统的稳定性、稳固性和企业效益。
1.1 集中控制系统可以提高电力集团自动化程度
新建变电站均是自动化程度较高的微机保护变电站，原有技术落后自动化程度低下的变电站也进行了综合自动化改造，而且绝大部分的供电公司在生产上应用了调度自动化系统。
企业的配变电整体自动化水平处于一个较高的水平，变电站数量的增加，是社会进步和经济发展的标志，目前各企业在没有增加人员的情况下，开展变电站集中控制业务，能够做到以人为本，保证变电站的正常运行，减轻员工的劳动强度，改善工作环境，提高工作效率，还可以提高生产的自动化水平和管理水平，起到促进企业发展的作用。
1.2 集中控制系统可以解决电网技术人员不足的问题
据统计，广西水利电业集团所属供电、发电企业的变电站，从2009年至2011年，共增加变电站143座，至2012年底，变电站总数已超过800座。
到2012年底，变电站数量比2009年增加230座，按照常规计算每个变电站平均7人，需要增加1610人。
而实现无人值守，相关维护操作人员按照每个变电站配备3人计算，仅需690人。
开展变电站集中控制业务，可以很好的解决电网快速发展与生产运行技术人员不足的矛盾。
1.3 集中控制系统可以提高变电站管理水平和管理效率
传统的变电站管理模式，人员分散在各个变电站，只能完成日常生产中简单的操作工作，对于维护维修和复杂的操作，就显得人员不足。
实行集中控制，把
人员集中在集控中心，形成合力，对于日常和单项及相对简单的操作，通过集控中心远程操作完成，对于复杂的操作检修，可以根据需要安排足够人员到现场进行工作，有利于提高管理水平和管理效率。
既提高对工作任务的处理速度，又容易整体提高人员素质，还简化了管理，避免人员资源的浪费，同时也是实行低成本战略的切实可行的管理方式，真是一举多得。
实行集中控制，也有利集团加强对生产上的管理，使管理更具实效性和直观性，有利于提高集团管理的水平、手段和管理层次。
2 实施变电站集中控制系统的可行性分析
2.1 技术升级，水平提高
经过多年的升级改造，变电站设备可靠性和自动化水平有了极大的提高，具备了实现远程控制的条件，可以广泛把变电站改造为无人值守变电站。
给变电站安装监视系统，并且监视系统和调度系统实现数据关联，即可实现“五遥”功能。
为了满足变电站现场运行和管理的需要，还可在变电站内部署环境监测、SF6泄漏报警、门禁、空调通风、给排水、防盗防火系统等，初步实现电网智能化的部分功能，也符合集团“十二五”规划目标。
2.2 节约资金，快速回收
无人值班变电站的建设，可以节约资金，实现经济投资的快速回收。
如2012年底，变电站数量比2009年增加230座，按照常规计算每个变电站平均7人，需要1610人，按人均年开支5万元计算，年开支为12，880万元，实现集中集中控制，按照每个变电站配置3人巡视维护计算，需要690人，开支3450万元，项目实施需要230座*20万元=4600万元，加上每个县主站约50万元的投资，合计投资约6600万元，收回投资时间为9个月，考虑现有部分变电站人员没有按照7人配置计算，收回投资时间少于2年。
3 实施变电站集中控制系统的原则
实用性。
在现有综合自动化系统、调度系统，兼容现有视频监控系统的基础上，通过建立集中控制系统实现无人值守，具备多系统关联、视频监控、安防、环境检测、微机五防及两票操作等功能，满足电力行业生产的需要。
可靠性。
从系统设计理念到系统架构的设计，再到产品选型，均需把稳定性可靠性放在第一位，在系统技术和设备选型上，均应采用成熟的技术，具备较高的可靠性、较强的容错能力、良好的恢复能力及防雷抗强电干扰能力设备。
对于
变电站端（简称站端）可采用双机热备方式，集控中心主站建议采用双网双备方式组网。
兼容性。
充分考虑对现有视频监控、安防等系统设备系统的利用，保护原有投资，最大程度地降低系统造价和安装成本。
先进性。
在投资费用许可的情况下，系统采用当今先进的技术和设备，能保障系统的技术寿命及后期升级的可延续性。
扩展性。
系统应充分考虑扩展性，采用标准化设计，严格遵循相关技术的国家、电力行业标准，确保系统之间的透明性和互通互联，便于系统扩容、升级。
集中监控系统需能与调度自动化系统、变电站自动化系统等相关系统实现关联。
易管理性、易维护性。
系统采用全中文、图形化软件实现整个监控系统管理与维护，必须做到人机对话界面清晰、简洁、友好，操控简便、灵活，便于监控和配置。
安全性。
综合考虑设备安全、网络安全和数据安全。
在站端采用完善的安全措施以保障站端设备的物理安全和应用安全。
4 对变电站集中控制软件系统的要求
集中控制管理系统，采用模块化设计，操作简便明了，符合集团公司管理流程要求和功能联动要求，并能与调度自动化系统、两票管理系统、微机五防系统等进行数据联动交换。
集中控制软件要有标准化的数据接口，可与目前县公司的调度系统进行数据关联。
系统必须采用底层源代码自主开发，基于Oracle等数据库、支持B/S、C/S架构、全面支持Linux操作系统及更高安全性的Unix系统（或WINDOWS 系统）；支持C/S、B/S及双混合体系结构。
系统分为中心管理系统、基础服务器、远程站端三大部分进行分布式部署。
一般采用三层模型开发：底层采用以数据库为支撑的基础数据层，用来对数据进行存贮、访问和管理并为综合管理平台系统提供数据服务；中间层为业务逻辑层，实现监控、报警、智能、联动、电子地图、计划任务等业务功能的配置、处理、管理工作；顶端为应用表现层，是针对不同用户在不同层次上提供不同表现的应用功能给用户进行使用。
图1 集控系统架构示意图
5 集中控制系统平台模块的组成
集控系统是实现对该市（区、县）所有变电站监控资源统一管理和实现基本业务应用的监控系统，主要包括中心管理、存储管理、存储、流媒体、报警、网管、云台代理、客户端等模块，还可按需添加设备接入、智能分析、大屏幕显示等模块。
集控系统的主要设备是摄像头，目前市场上常见的有高清1080P、720P及200万、130万像素产品。
摄像头的选用既考虑项目的投资成本，保证视频质量，还能保证系统的先进性，针对变电站内进行主、次区域划分，如需考虑对已有模拟设备的利用和兼容，采用模拟信号和数字网络信号相混合的系统架构，及540～700线D1标清设备和130W、200W高清设备混合使用的部署方案，一般情况下，尽量130万像素以上数字信号设备。
视频监视系统包括室外和室内两部分，室外要采用130～200W像素的摄像头，室内采用130W像素的摄像头。
在变电站室外和控制楼的楼顶安装一台球机，用于对全站环境监视，对于站门口等安装一台一体机进行
监视。
根据视角情况布置对应开关的分、合状态位置安装球形摄像机，同一电压等级状态视频通过信号集中器汇总成一路视频信号进入集控系。
对于变压器等设备都要安装一台摄像机，使得无人值班场所无盲点。
集中控制系统还具备辅助联动系统接口，避免各系统独立运行，能和变电区电子脉冲围栏防护、风速仪、烟雾探测器、温度探测器、水浸探测器、（电压、电流、刀闸状态）等信号接入模块、风机控制器、除湿机控制器、灯光控制器等。
图2是110KV变电站监控系统平面布置示意图。
集控系统必须满足电力行业的特性需求。
如视频、环境监测、远端控制、报警、智能、数据报表、两票管理、微机五防等。
集控系统还包括安防电子围栏系统、防火及消防系统、集控远动及巡维系统等。
图2
安防系统是无人值班集控系统中的重要系统，无人值班最起码要保证变电站的安全，这其中不仅仅是单位内部的系统方面的安全，更要防止外来人员的非法
进入。
红外对射和电子围栏系统正是集多种防护系统内为一体的安防系统，是变电站内部防护的主要屏障。
采用红外波段的射束，人视觉不可见，具有隐蔽性，使入侵者在不知不觉中触警。
电子围栏系统由电子脉冲围栏集报警信号接收主机组成，电子围栏产生的高压脉冲电电压高，功率小，并可在围栏线上保持一定的高压电压，有利于进一步对犯罪分子形成打击。
实现安防、调度、环境监测等系统间的关联，实现开关变位、安防报警等情况，集控系统主动推出相应画面，当需要进行开关操作时，主动推出相应开关区域的视频画面，实现系统的联动功能。
总之，建立二次系统多防区响应多系统关联型变电站无人值班集中控制系统，对于提高管理水平，提高工作效率乃至提高企业效益很有现实意义。
