继电保护工职业技能鉴定规范

继电保护检验操作规程继电保护是指研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以沿称继电保护；电力系统继电保护的基本任务是：当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或者给出信号由值班人员消除异常工况的根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

继电保护装置，是实现继电保护功能的设备，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它主要包含着下列主要的环节：①信号的采集，即测量环节；②信号的分析和处理环节；③判断环节；④作用信号的输出环节。

在电力系统中，如果一次系统没有故障，而保护发生了误动，那么将影响对用户的可靠供电，若重负荷线路发生误动跳闸，还有可能引起系统振荡事故，破坏系统的安全稳定运行；如果一次系统发生了短路故障，但保护拒动，将扩大事故范围，甚至损坏电力设备。

为了使保护真正起到对电力系统的保护与控制作用，必须使保护整体处于良好的运行状态，使得各相关元件及设备特性优良、回路接线正确、定值及动作特性正确。

所以必须加强对保护的检验质量。

一、继电保护校验操作规程：（1）做继电保试验需两人操作，一人监护，一人操作；（2）在做试验前先检查试验仪器的完好性，中压柜断路器必须在试验位置；（3）记录综保装置内设定参数，如是新装置应按要求设定参数并记录好；（4）在综保装置内将需做试验的项目投入，其它项目退出；（5）检查接线是否正确；（6）经检查确认无误则可做试验，试验步骤如下：a、在试验仪器上先输入一个小定值与综保装置显示是否一致，偏差应小于±5%；b、确认无疑问后则在试验仪器上输入与综保装置所需做试验项目的相应定值做试验；c、在规定时间内试验不成功，应尽快退出试验操作界面，待查明原因后再做试验；d、试验成功后应尽快退出试验操作界面，以免损坏试验仪器；（7）试验结束后要把所有综保装置数据恢复原设定值，接线恢复原状，不得随意更改。

继电保护职业技能鉴定继电保护是电力系统中非常重要的一项技术，它的主要作用是在电力系统发生故障时，及时检测并采取措施，保护电力设备的安全运行。

继电保护职业技能鉴定是对从事继电保护工作的人员进行能力评估的过程，旨在确保他们具备必要的知识和技能，能够胜任相关工作。

继电保护职业技能鉴定的内容主要包括以下几个方面。

1. 理论知识：继电保护工作需要掌握一定的理论知识，包括电力系统的基本原理、电力设备的特性、故障检测与定位原理等。

鉴定考试中通常会涉及这些理论知识的考察，以确保考生对相关知识有所了解。

2. 设备操作：继电保护工作需要使用各种继电保护设备进行操作和调试。

鉴定考试中可能会模拟实际操作场景，要求考生能够熟练操作各种设备，并能够正确判断设备的工作状态。

3. 故障分析：继电保护工作的核心是故障检测与定位，因此鉴定考试中通常会涉及故障分析的内容。

考生需要能够根据故障现象和相关数据，准确判断故障的类型和位置，并提出相应的解决方案。

4. 技术应用：继电保护技术在电力系统中的应用非常广泛，鉴定考试中可能会涉及一些实际应用场景。

考生需要能够根据具体情况，选择合适的继电保护方案，并能够解释其原理和作用。

继电保护职业技能鉴定的重要性不言而喻。

只有通过鉴定并取得相应的证书，才能够从事继电保护工作。

这不仅是对从业人员的一种保障，也是对电力系统安全运行的一种保证。

为了提高继电保护职业技能鉴定的质量，相关部门应该加强对鉴定机构和鉴定人员的管理，确保鉴定工作的公正性和专业性。

同时，还应该加强对继电保护技术的培训和推广，提高从业人员的整体素质和技能水平。

继电保护职业技能鉴定是电力系统安全运行的重要保障，只有具备相关技能和知识的人员才能够胜任这项工作。

通过加强鉴定工作的管理和培训，我们可以提高继电保护工作的质量，确保电力系统的安全稳定运行。

六、论述题D电力系统有功功率不平衡会引起什么反响?怎样处理?答：系统有功功率过剩会引起频率升高，有功功率不足要引起频率下降。

解决的办法是通过调频机组调整发电机出力，情况严重时，通过自动装置或值班人员操作切掉部分发电机组或部分负荷，使系统功率达到平衡。

D对于由3U0构成的保护的测试，有什么反措要求?答：对于由3U0构成的保护的测试，有下述反措要求：(1)不能以检查3U0回路是否有不平衡电压的方法来确认3U0回路良好。

(2)不能单独依靠“六角图”测试方法确证3U0构成的方向保护的极性关系正确。

(3)可以对包括电流、电压互感器及其二次回路连接与方向元件等综合组成的整体进行试验，以确证整组方向保护的极性正确。

(4)最根本的办法是查清电压互感器及电流互感器的极性，以及所有由互感器端子到继电保护屏的连线和屏上零序方向继电器的极性，作出综合的正确判断。

D大接地电流系统中发生接地短路时，零序电流的分布与什么有关?答：零序电流的分布，只与系统的零序网络有关，与电源的数目无关。

当增加或减小中性点接地的变压器台数时，系统零序网络将发生变化，从而改变零序电流的分布。

当增加或减少接在母线上的发电机台数和中性点不接地变压器台数，而中性点接地变压器的台数不变时，只改变接地电流的大小，而与零序电流的分布无关。

H何谓方向阻抗继电器的最大灵敏角?为什么要调整其最大灵敏角等于被保护线路的阻抗角?答：方向阻抗继电器的最大动作阻抗(幅值)的阻抗角，称为它的最大灵敏角φS。

被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角φL。

线路短路时，方向阻抗继电器测量阻抗的阻抗角φm等于线路的阻抗角φL，为了使继电器工作在最灵敏状态下，故要求继电器的最大灵敏角φS等于被保护线路的阻抗角φL。

W什么叫电抗变压器?电抗变压器为什么带气隙?答：电抗变压器是一个一次绕组接于电流源(即输入电源)，二次绕组接近开路状态的变压器(即输出电压)，其电抗值(称为转移阻抗)即为励磁电抗。

技能鉴定操作技能试题电气试验工（技能三级）姓名：工种：继电保护等级：三级编号考核时限30min 题分10分试题正文35kV线路断路器在试验位置无法分合需要说明的问题和要求1.操作人员独立完成2.注意安全，不准触摸运行设备工具，材料，设备场地1.35kV备用线路间隔一套2.设备图纸3.万用表及工具评分标准序号操作程序说明1234检查控制电源，无异常检查保护装置正常检查断路器连接插头，发现插头接触不良重新插入插头后，合分正常质量要求严格执行继电保护试验规程和电业安全操作规程不准违章作业得分或扣分1.未检查控制电源是否正常，扣2分2.未检查保护装置，扣2分3.工作完毕、未清理现场，扣2分姓名：工种：继电保护等级：三级编号考核时限30min 题分10分试题正文35kV线路断路器在监控后台无法分合需要说明的问题和要求1.操作人员独立完成2.注意安全，不准触摸运行设备工具，材料，设备场地1.35kV备用线路间隔一套2.设备图纸3.万用表及工具评分标准序号操作程序说明1 2 3 4 检查控制电源，无异常检查保护装置正常仔细观察，发现“远方”/“就地”把手在“就地”位置，闭锁远方操作切换把手至远方后试验分合正常质量要求严格执行继电保护试验规程和电业安全操作规程不准违章作业得分或扣分1.未检查控制电源是否正常，扣2分2.未检查保护装置，扣2分3.工作完毕、未清理现场，扣2分姓名：工种：继电保护等级：三级编号考核时限30min 题分10分试题正文35kV线路断路器在试验位置无法分合需要说明的问题和要求1.操作人员独立完成2.注意安全，不准触摸运行设备工具，材料，设备场地1.35kV备用线路间隔一套2.设备图纸3.万用表及工具评分标准序号操作程序说明1 2 3 4 5 检查控制电源，无异常检查保护装置正常短接五防锁接点后，分合正常进一步检查，发现五防锁接线松动紧固五防锁接线质量要求严格执行继电保护试验规程和电业安全操作规程不准违章作业得分或扣分1.未检查控制电源是否正常，扣2分2.未检查保护装置，扣2分3.未检查五防钥匙是否正常，扣2分4工作完毕、未清理现场，扣2分姓名：工种：继电保护等级：三级编号考核时限30min 题分10分试题正文运行中出现开关误跳闸应怎样处理需要说明的问题和要求1.操作人员独立完成2.注意安全，不准触摸运行设备工具，材料，设备场地1.35kV备用线路间隔一套2.设备图纸3.万用表及工具评分标准序号操作程序说明12 34 5 6 78 9 10 了解当时系统有无电压、电流波动，若有，可能保护动作信号未发出，应检查信号继电器的动作情况。

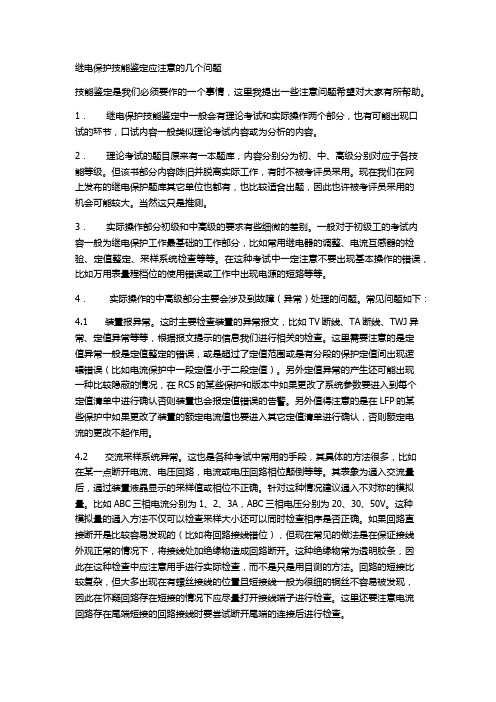

继电保护技能鉴定应注意的几个问题技能鉴定是我们必须要作的一个事情，这里我提出一些注意问题希望对大家有所帮助。

1．继电保护技能鉴定中一般会有理论考试和实际操作两个部分，也有可能出现口试的环节，口试内容一般类似理论考试内容或为分析的内容。

2．理论考试的题目原来有一本题库，内容分别分为初、中、高级分别对应于各技能等级。

但该书部分内容陈旧并脱离实际工作，有时不被考评员采用。

现在我们在网上发布的继电保护题库其它单位也都有，也比较适合出题，因此也许被考评员采用的机会可能较大。

当然这只是推测。

3．实际操作部分初级和中高级的要求有些细微的差别。

一般对于初级工的考试内容一般为继电保护工作最基础的工作部分，比如常用继电器的调整、电流互感器的检验、定值整定、采样系统检查等等。

在这种考试中一定注意不要出现基本操作的错误，比如万用表量程档位的使用错误或工作中出现电源的短路等等。

4．实际操作的中高级部分主要会涉及到故障（异常）处理的问题。

常见问题如下：4.1 装置报异常。

这时主要检查装置的异常报文，比如TV断线、TA断线、TWJ异常、定值异常等等，根据报文提示的信息我们进行相关的检查。

这里需要注意的是定值异常一般是定值整定的错误，或是超过了定值范围或是有分段的保护定值间出现逻辑错误（比如电流保护中一段定值小于二段定值）。

另外定值异常的产生还可能出现一种比较隐蔽的情况，在RCS的某些保护和版本中如果更改了系统参数要进入到每个定值清单中进行确认否则装置也会报定值错误的告警。

另外值得注意的是在LFP的某些保护中如果更改了装置的额定电流值也要进入其它定值清单进行确认，否则额定电流的更改不起作用。

4.2 交流采样系统异常。

这也是各种考试中常用的手段，其具体的方法很多，比如在某一点断开电流、电压回路，电流或电压回路相位颠倒等等。

其表象为通入交流量后，通过装置液晶显示的采样值或相位不正确。

针对这种情况建议通入不对称的模拟量。

比如ABC三相电流分别为1、2、3A，ABC三相电压分别为20、30、50V。

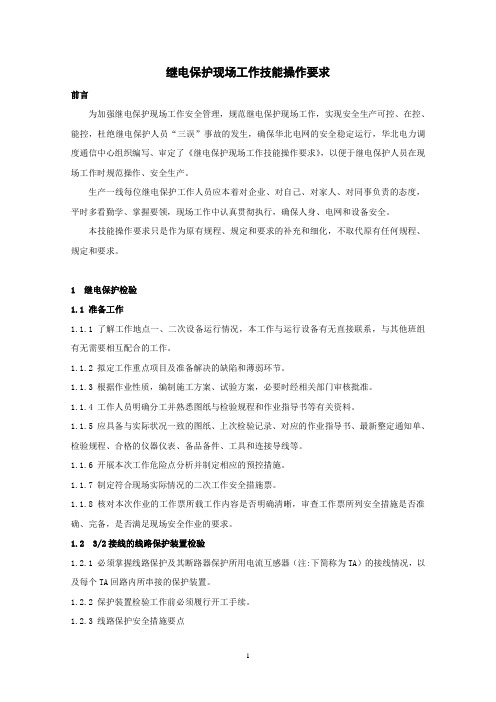

继电保护现场工作技能操作要求前言为加强继电保护现场工作安全管理，规范继电保护现场工作，实现安全生产可控、在控、能控，杜绝继电保护人员“三误”事故的发生，确保华北电网的安全稳定运行，华北电力调度通信中心组织编写、审定了《继电保护现场工作技能操作要求》，以便于继电保护人员在现场工作时规范操作、安全生产。

生产一线每位继电保护工作人员应本着对企业、对自己、对家人、对同事负责的态度，平时多看勤学、掌握要领，现场工作中认真贯彻执行，确保人身、电网和设备安全。

本技能操作要求只是作为原有规程、规定和要求的补充和细化，不取代原有任何规程、规定和要求。

1 继电保护检验1.1 准备工作1.1.1 了解工作地点一、二次设备运行情况，本工作与运行设备有无直接联系，与其他班组有无需要相互配合的工作。

1.1.2 拟定工作重点项目及准备解决的缺陷和薄弱环节。

1.1.3 根据作业性质，编制施工方案、试验方案，必要时经相关部门审核批准。

1.1.4 工作人员明确分工并熟悉图纸与检验规程和作业指导书等有关资料。

1.1.5 应具备与实际状况一致的图纸、上次检验记录、对应的作业指导书、最新整定通知单、检验规程、合格的仪器仪表、备品备件、工具和连接导线等。

1.1.6 开展本次工作危险点分析并制定相应的预控措施。

1.1.7 制定符合现场实际情况的二次工作安全措施票。

1.1.8 核对本次作业的工作票所载工作内容是否明确清晰，审查工作票所列安全措施是否准确、完备，是否满足现场安全作业的要求。

1.2 3/2接线的线路保护装置检验1.2.1 必须掌握线路保护及其断路器保护所用电流互感器（注:下简称为TA）的接线情况，以及每个TA回路内所串接的保护装置。

1.2.2 保护装置检验工作前必须履行开工手续。

1.2.3 线路保护安全措施要点1.2.3.1 （首先）记录保护屏上所有压板、小开关等的位置。

1.2.3.2 断开保护屏上的全部压板。

1.2.3.3 断开保护屏上的TA回路，要求断开I A、I B、I C的可连端子。

1.大型发电机定子接地保护应满足哪几个基本要求? Lb4C4045答案:应满足三个基本要求：(1)故障点电流不应超过安全电流。

(2)有100%的保护区。

(3)保护区内任一点发生接地故障时，保护应有足够高的灵敏度。

2.大电流接地系统，电力变压器中性点接地方式有几种? Lb5C1001答案:变压器中性点接地的方式有以下三种：(1)中性点直接接地。

(2)经消弧线圈接地。

(3)中性点不接地。

3.低频减载的作用是什么? Lb5C2007答案:低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。

4.什么叫电压互感器反充电?对保护装置有什么影响? Lb4F3016答案:通过电压互感器二次侧向不带电的母线充电称为反充电。

如220kV电压互感器，变比为2200，停电的一次母线即使未接地，其阻抗(包括母线电容及绝缘电阻)虽然较大，假定为1MΩ，但从电压互感器二次测看到的阻抗只有1000000／(2200)2≈0.2Ω，近乎短路，故反充电电流较大(反充电电流主要决定于电缆电阻及两个电压互感器的漏抗)，将造成运行中电压互感器二次侧小开关跳开或熔断器熔断，使运行中的保护装置失去电压，可能造成保护装置的误动或拒动。

5.小接地电流系统中，为什么单相接地保护在多数情况下只是用来发信号，而不动作于跳闸? Lb5F3001答案:小接地电流系统中，一相接地时并不破坏系统电压的对称性，通过故障点的电流仅为系统的电容电流，或是经过消弧线圈补偿后的残流，其数值很小，对电网运行及用户的工作影响较小。

为了防止再发生一点接地时形成短路故障，一般要求保护装置及时发出预告信号，以便值班人员酌情处理。

1. 电压互感器有几种接线方式? Lb5C2011答案:有三种分别为：Y，y,d接线，Y，y接线，V，v接线。

2.对振荡闭锁装置的基本要求是什么? Lb4C3039答案:对振荡闭锁装置的基本要求如下：(1)系统发生振荡而没有故障时，应可靠地将保护闭锁。

II-59职业技能鉴定继电保护工—中级工《继电保护工（第二版）》中级工试题一、选择题（请将正确答案的代号填入括号内，每题1分，共116题）1. 单位时间内，电流所做的功称为（）。

(A)电功率；(B)无功功率；(C)视在功率；(D)有功功率加无功功率。

答案:A2. 导体对电流的阻力是（）。

(A)电纳； (B)电阻； (C)西门子； (D)电抗。

答案:B3. 在正弦交流纯电容电路中，下列各式，正确的是（）。

(A)I=U C； (B)； (C)； (D)。

答案:A4. 交流测量仪表所指示的读数是正弦量的（）。

(A)有效值； (B)最大值； (C)平均值； (D)瞬时值。

答案:A5. 在计算复杂电路的各种方法中，最基本的方法是（）法。

(A)支路电流； (B)回路电流； (C)叠加原理； (D)戴维南原理。

答案:A6. 对于一个电路（），利于回路电压法求解。

(A)支路数小于网孔数； (B)支路数小于节点数； (C)支路数等于节点数； (D)支路数大于网孔数。

答案:D7. 电阻负载并联时功率与电阻关系是（）。

(A)因为电流相等，所以功率与电阻成正比；(B)因为电流相等，所以功率与电阻成反比；(C)因为电压相等，所以功率与电阻大小成反比； (D)因为电压相等，所以功率与电阻大小成正比。

答案:C8. 对称三相电源作星形连接，若已知U B=22060°，则U AB=（）。

(A)220-150°； (B)220-150°；(C)220 150°； (D)220/-150°。

答案:A9. 交流放大电路的输出端接有负载电阻R L时，在相同的输入电压作用下，输出电压的幅值比不接负载电阻R L时将（）。

(A)减小； (B)增大； (C)不变； (D)不定。

答案:A10. 当系统频率下降时，负荷吸取的有功功率（）。

(A)随着下降； (B)随着上升； (C)不变； (D)不定。

继电保护检修职业技能等级标准（2021年1.0版）国家电网有限公司制定2021年3月发布目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4适用院校专业 (3)5面向职业岗位（群） (4)6职业技能要求 (4)参考文献 (11)前言本标准按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

本标准起草单位：国家电网有限公司、国家电网有限公司技术学院分公司、国网青海省电力公司、国网山东省电力公司。

本标准主要起草人：牛林、郭婷、王涛、王志鹏、胡龙耀、黄海、孙磊、魏书印、司泰龙、张彦、王安宁等。

声明：本标准的知识产权归属于国家电网有限公司，未经国家电网有限公司同意，不得印刷、销售。

1范围本标准规定了继电保护检修职业技能等级对应的工作领域、工作任务及职业技能要求。

本标准适用于继电保护检修职业技能培训、考核与评价，相关用人单位的人员聘用、培训与考核可参照使用。

2规范性引用文件下列文件对于本标准的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是未注日期的引用文件，其最新版本适用于本标准。

继电保护检修中应遵循以下操作规范：GB/T14285—2016继电保护和安全自动装置技术规程DL/T995—2016继电保护和电网安全自动装置检验规程GB26860-2011电力安全工作规程发电厂和变电站电气部分国家、行业、企业有关标准3术语和定义国家、行业标准界定的以及下列术语和定义适用于本标准。

3.1主保护Main Protection满足系统稳定性和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。

3.2后备保护Backup Protection是指当某一元件的主保护或者断路器拒绝动作时，能够以较长的时限（相对于主保护）切除故障元件的保护元件。

3.3距离保护Distance Protection利用阻抗元件来反应短路故障的保护装置。
