2019-2020学年度粤沪版物理九年级下第十八章 家庭电路与安全用电3 电能与社会发展知识点练习七十五

沪粤版九年级下学期物理第十八章家庭电路与安全用电教案第一篇：沪粤版九年级下学期物理第十八章家庭电路与安全用电教案第十八章家庭电路与安全用电教案一、《课标》要求了解家庭电路和安全用电知识。

有安全用电的意识。

解读：标准的第一点要求是“了解家庭电路和安全用电知识”，属于“了解”水平。

如学生应知道家庭电路的组成和连接方式；知道电路中的总电流随用电器功率的增大而增大；知道总电流过大的原因、危害；知道怎样进行家庭电路的保护；知道安全用电常识等。

具体介绍哪些内容，标准没有作出规定，可以由教材编写者和教师根据当地情况来决定。

标准的第二点要求是“有安全用电的意识”属于体验性目标“领悟”水平。

家庭电路与我们的生活息息相关，让学生掌握安全用电知识，提高安全用电的意识，具有实际意义，体现了从生活走向物理，从物理走向社会的课程理念。

本二级主题的活动建议对标准作了补充说明。

例如，“ 通过实验，探究影响金属导体电阻的因素。

”对导体的电阻提出了要求，但只要求通过实验去了解。

“测量小灯泡工作时的电阻，画出电阻随电压变化的图象，并进行讨论。

”是对学生应用欧姆定律解决实际问题的补充说明。

“学读家用电能表，通过电能表计算电费。

”、“调查当地近年来人均用电量的变化，讨论它与当地经济发展的关系。

”对电能表的使用提出了补充要求，但具体的活动内容可以由教材编写者和教师灵活掌握。

二、本章教材分析1、本章概述本章是沿着从生活走向物理，从物理走向社会的路子展开的。

首先从认识家庭电路中了解到电能是从发电厂通过电网输送到家庭的，知道家庭电路的基本结构与组成。

接着引导学生认识测电笔的主要结构、原理和使用方法。

最后介绍安全用电方面的知识和说明电能与社会发展之间的关系，以及节约用电的意义。

教材将这些内容编排了四节。

第1节“家庭电路”，本节从电是怎样进入我们家庭的问题出发，利用家庭电路实物图和电路图常识性地介绍以下内容：1．电能是从发电厂通过输电网终端过两根输电线进入家庭的。

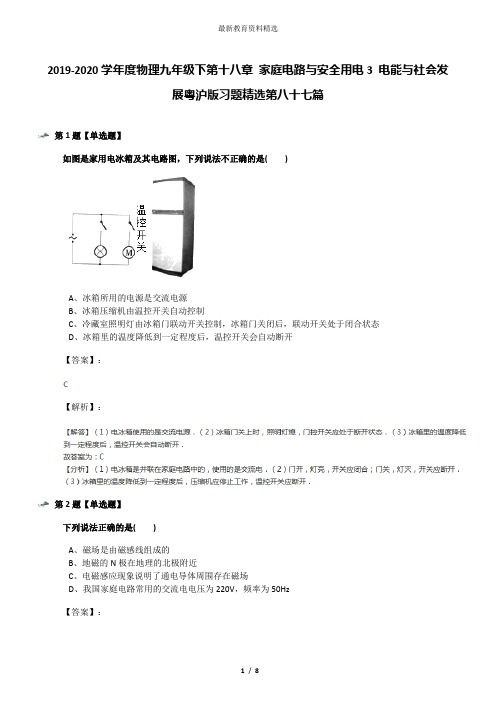

2019-2020学年度物理九年级下第十八章家庭电路与安全用电3 电能与社会发展粤沪版习题精选第八十七篇第1题【单选题】如图是家用电冰箱及其电路图，下列说法不正确的是( )A、冰箱所用的电源是交流电源B、冰箱压缩机由温控开关自动控制C、冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于闭合状态D、冰箱里的温度降低到一定程度后，温控开关会自动断开【答案】：【解析】：第2题【单选题】下列说法正确的是( )A、磁场是由磁感线组成的B、地磁的N极在地理的北极附近C、电磁感应现象说明了通电导体周围存在磁场D、我国家庭电路常用的交流电电压为220V，频率为50Hz【答案】：【解析】：第3题【单选题】我国电网规定的交流电的几个数据是( )A、频率50Hz、周期0.2秒B、频率50Hz、周期0.02秒C、频率50kHz、周期0.02秒D、频率100Hz、周期0.01秒【答案】：【解析】：第4题【单选题】我国供生产和生活用的交流电的频率是50赫兹，下列说法中正确的是( )A、每秒电流方向改变220次B、每秒电流方向改变100次C、每秒电流方向改变2次D、每秒电流方向改变380次【答案】：【解析】：第5题【单选题】小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的.他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热.以下推断符合上述实验事实的是( )A、LED灯可以直接在交流电下工作B、LED灯主要是将电能转化为内能C、电源适配器是将交流电转变为直流电D、灯带中一只LED灯断路后其他灯还亮【答案】：【解析】：第6题【单选题】关于家庭电路，下列说法正确的是( )A、家中的电视机、台灯工作时用的是交流电源B、家中的电视机、台灯工作时其电压为380VC、若台灯灯丝断了，电视机不能工作D、家中的电视机、台灯工作时用的是直流电源【答案】：【解析】：第7题【单选题】下列说法不正确的是( )A、我国交流电的频率是50赫兹B、我国交流电的周期为0.2秒C、指南针能指南北，是由于地磁场作用的缘故D、地理的南极在地磁场的北极附近【答案】：【解析】：第8题【单选题】关于发电机和电动机，下列说法正确的是( )A、发电机是利用通电导体在磁场中受力的原理制成的B、我国发电厂发出的交流电的频率是50HzC、电动机是利用电磁感应现象制成的D、要改变通电导体在磁场中的受力方向，可以通过改变磁场方向和改变电流方向来实现【答案】：【解析】：第9题【多选题】如图一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是( )A、灯丝晃动是一种电磁感应现象B、灯丝晃动是内能转化成了机械能C、灯丝晃动是磁场对电流的作用D、灯丝中通过的是交变电流（交流电）【答案】：【解析】：第10题【填空题】身边处处有物理，留心观察皆学问．你知道吗？家用冰箱工作所用的是______（交流/直流）电源；压缩机与冷藏室照明灯之间的连接方式是______（串/并）联，理由是______；用较小的力就能把冰箱门关紧，其原因是______．【答案】：【解析】：第11题【填空题】我国交流电的频率是50赫兹．由此可知，在每秒钟内电流方向变化了______次，周期为______秒．【答案】：【解析】：第12题【填空题】我国供生产和生活用的交流电，周期是______秒，频率是______赫兹，交流发电机的原理是______．A、0.02B、50HzC、电磁感应【答案】：【解析】：第13题【填空题】交流发电机与直流电动机的主要不同之处是，交流发电机没有______，而有______．我国在生产和生活中所用的交流电的周期是______，频率为______．【答案】：【解析】：第14题【填空题】我国照明电路中，交流电的频率是______赫，可知电路中的电流方向每秒改变______次．【答案】：【解析】：第15题【解答题】小明学习生活用电常识后，在生活中更加注意观察家用电器．如图所示，他发现自己家洗衣机用的是三脚插头，标有“10A 250V”字样，其中的“10A”表示什么意思？仔细观察三只插脚，又有新的发现：标有“E”的脚比其它两脚稍长一些．他查看了其它三脚插头也同样如此，标“E”的脚稍长一些有什么好处？A三脚插头不是用电器，不需要利用电流来工作，则铭牌上标有“10A 250V”字样，其中的“10A”表示允许通过的最大电流为10A．标有“E”字的插脚为接地线，比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．【答案】：【解析】：。

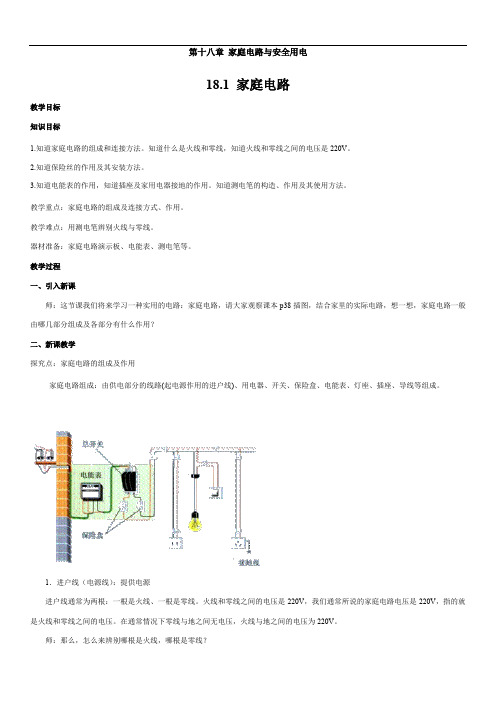

第十八章家庭电路与安全用电18.1 家庭电路教学目标知识目标1.知道家庭电路的组成和连接方法。

知道什么是火线和零线，知道火线和零线之间的电压是220V。

2.知道保险丝的作用及其安装方法。

3.知道电能表的作用，知道插座及家用电器接地的作用。

知道测电笔的构造、作用及其使用方法。

教学重点：家庭电路的组成及连接方式、作用。

教学难点：用测电笔辨别火线与零线。

器材准备：家庭电路演示板、电能表、测电笔等。

教学过程一、引入新课师：这节课我们将来学习一种实用的电路：家庭电路，请大家观察课本p38插图，结合家里的实际电路，想一想，家庭电路一般由哪几部分组成及各部分有什么作用？二、新课教学探究点：家庭电路的组成及作用家庭电路组成：由供电部分的线路(起电源作用的进户线)、用电器、开关、保险盒、电能表、灯座、插座、导线等组成。

1．进户线（电源线）：提供电源进户线通常为两根：一根是火线、一根是零线。

火线和零线之间的电压是220V，我们通常所说的家庭电路电压是220V，指的就是火线和零线之间的电压。

在通常情况下零线与地之间无电压，火线与地之间的电压为220V。

师：那么，怎么来辨别哪根是火线，哪根是零线？测电笔的作用：辨别火线与零线。

要分辨是零线还是火线就要利用一种工具——测电笔，在使用测电笔的时候要注意，手不要接触到笔尖，否则会触电。

测电笔的正确用法：结合课本插图及演示说明强调使用时，手指要接触笔尾的金属体。

2．电能表师：想一想你家里里用了几度电是怎么测出来的？电能表：测量电功的仪器。

3．保险丝演示：电流过大的危害（保险丝作用演示器）想一想：能不能安装一种装置在电线还没着火前就能把电源切断？演示：在刚才电路中接入保险丝（保险丝作用演示器）引导学生观察现象。

保险丝的作用：当电路中的电流过大时，能自动熔断、切断电路起到保护电路的作用。

材料：电阻率大、熔点低的铅锑合金制成的。

师：强调保险丝断了，绝对不允许用铜、铁、铝代替。

规格：保险丝的粗细表明允许通过的最大电流是不同的，越粗允许通过的电流越大。

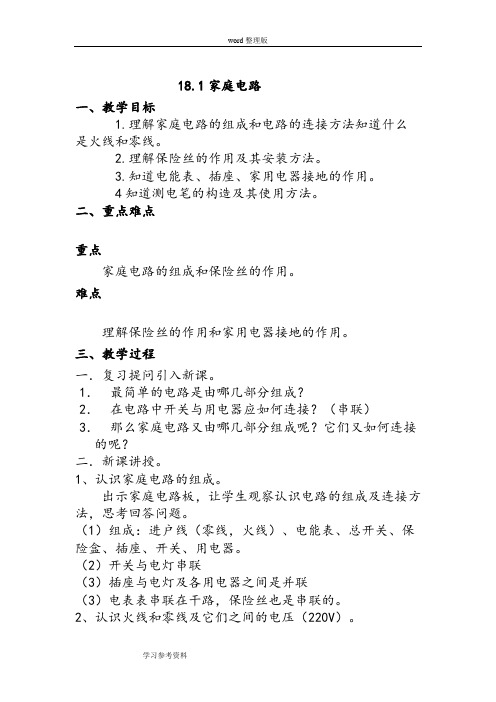

18.1家庭电路一、教学目标1.理解家庭电路的组成和电路的连接方法知道什么是火线和零线。

2.理解保险丝的作用及其安装方法。

3.知道电能表、插座、家用电器接地的作用。

4知道测电笔的构造及其使用方法。

二、重点难点重点家庭电路的组成和保险丝的作用。

难点理解保险丝的作用和家用电器接地的作用。

三、教学过程一．复习提问引入新课。

1．最简单的电路是由哪几部分组成？2．在电路中开关与用电器应如何连接？（串联）3．那么家庭电路又由哪几部分组成呢？它们又如何连接的呢？二．新课讲授。

1、认识家庭电路的组成。

出示家庭电路板，让学生观察认识电路的组成及连接方法，思考回答问题。

（1）组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。

（2）开关与电灯串联（3）插座与电灯及各用电器之间是并联（3）电表表串联在干路，保险丝也是串联的。

2、认识火线和零线及它们之间的电压（220V）。

3、电能表的作用，认识讨论“220V 5A ”表示的意思。

220V 表是额定电压，5A 表示允许通过的最大电流，这个电能表最多可以接入总功率是P=UI=220V ×5A=1100W 的用电器。

4、保险丝的材料特点、作用。

（1）材料特点：保险丝是用电阻率大、熔点高的铅锑合金做成。

（2）作用：当电路中电流增大而超过线路设计的允许电流值时，能自动切断电路，起到保护电路作用。

（3）讨论为什么不能用铁丝或铜丝代替保险丝？56、测电笔的结构、正确作用方法、作用。

作用：判别零线和火线。

四、课外作业1.完成练习册第一节2完成课本自我评价与作业2 1 3。

2019-2020学年沪粤版九年级物理《第18章+家庭电路与安全用电》测试卷一．选择题（共11小题）1．下列有关生活用电的说法中正确的是（）A．家庭电路中用电器与插座是串联的B．使用螺丝刀形状试电笔时，手指不能接触其顶部的金属帽C．保险丝的作用是当电流过大时自动熔断，从而保护电路D．电能表只准接在空气开关之后2．下列关于家庭电路和用电安全的说法正确的是（）A．灯座的螺旋套应该接在火线上B．空气开关跳闸，一定是电路中出现了短路C．可以把用电器的三角插头改为两脚插头接在两孔插座上使用D．卫生间应该安装有防水盖的插电盒开关3．“关爱生命，快乐成长”，下列关于安全用电的说法正确的是（）A．电灯的开关可以接在零线和灯座之间B．使用测电笔时，手指不能接触笔尾金属体C．选用插座时，所有家用电器都使用两孔插座D．一旦发生触电事故，应先切断电源再进行抢救4．科学与日常生产、生活密切相关。

根据我们所学的科学知识，下列说法中错误的是（）A．家庭中用电器短路着火，应立即切断电源再进行覆盖扑灭B．在密封的食品袋里充入氮气，可延长食品的保质期C．高层建筑内发生火灾时，人们应乘电梯快速下楼D．地震发生时，要快速离开房间跑到空旷的地方，或躲到面积较小的房间5．下列符合安全用电要求的是（）A．用湿布清洁正在工作的灯具B．更换灯泡时应先断开电源C．三脚插头最长的脚折弯后，插在两孔插座上使用D．多个大功率用电器同时使用一个插座6．如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（）A．电路中用电器过多B．电路中用电器的总电阻过大C．电路中用电器总功率过大D．电路中支路太多7．家庭电路中，下列情形可能引起熔丝熔断的是（）A．插座的零线火线接反B．两只白炽灯串联连接C．电器金属外壳未接地D．同时使用大功率电器8．在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器9．在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是（）A．断电器B．插座C．开关D．电能表10．某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。

第十八章家庭电路和用电安全一、选择题(每题3分，共30分)1．关于家庭电路和安全用电，下列做法中错误的是( )A．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连B．螺口灯泡的螺旋套要接在零线上C．为了防止触电，必须把用电器的开关装在零线上D．不可以用铜丝代替保险丝2．“全国中小学安全教育平台”和物理学科都强调了安全用电。

下列做法符合安全用电要求的是( )A．家用电器电线绝缘皮破损了仍继续使用B．更换灯泡时，不断开电源开关C．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施D．用测电笔检验时，手指不接触笔尾金属体3. 近年来，电力供应紧张，节约用电尤为重要。

下列不属于节约用电的是( )A．电视机不用时切断电源B．人走灯灭C．夏天用空调时，把温度调得很低D．尽量少开启电冰箱门4．关于家庭电路，下列说法正确的是( )A．空气开关“跳闸”不一定是出现了短路B．只有36 V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大5．如图1所示，甲、乙两人都站在干燥的木凳上，丙站在地上与乙手拉手，上、下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )图1A．甲B．乙、丙C．甲、丙D．甲、乙、丙6．有一只“220 V10 A”的电能表，按规定最多可接“220 V40 W”的电灯( )A．50盏B．55盏C．56盏D．60盏7．如图2所示为某大楼失火时浓烟滚滚的照片。

据消防部门通报，直接原因为故障电线引燃周围可燃物。

关于安全用电，下列说法正确的是( )图2A．为节约成本，所有的用电器都要使用两孔插座B．电线着火时，应该立刻拿湿毛巾覆盖在着火的位置C．为了用电安全，电路中一定要在火线上安装保险装置D．电路中尽量使用细导线，增大电阻减小电流，从而保证电路安全8．如图3所示是家庭电路的连接，其中完全正确的是( )图39．如图4所示是某同学家中的部分电路，把电热壶连到三孔插座上，开始时各部分工作正常，突然正在烧水的电热壶停止工作，但电灯仍正常发光。
