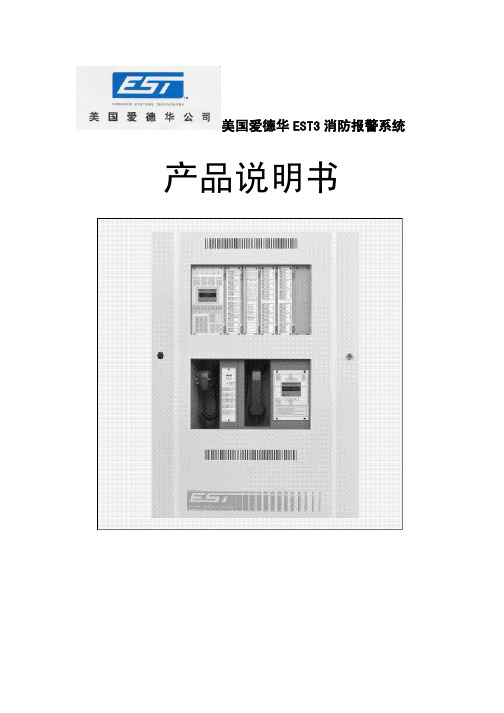

爱得华EST3系列火灾报警控制器

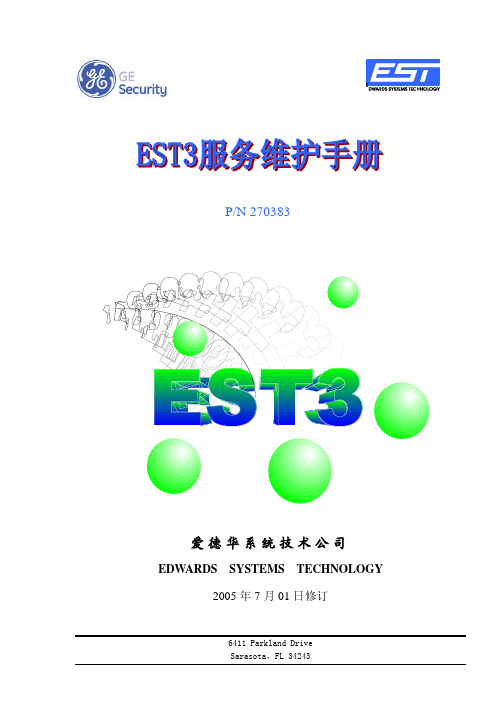

EST3中文版操作手册E S T3火灾报警主机中文版操作手册第1章基本的系统操作概述本章叙述基本的系统操作指令。

内容面板控制显示信息处理显示开关的功能简介在本章所描述的操作系统中，必需确认每个事件。

每条信息可用“上一信息、下一信息”键查阅。

自动恢复(修复)的故障(Trouble)和状态(Monitor)等低优先权事件将被确认后自动地从信息队列中删去，而不必让操作员按复位(Reset)键，系统即可恢复正常工作。

注意：被清除后的报警(Alarm)和监视(Supvr)事件不能自动恢复，并将存于报警信息队列和监视信息队列中，直到人工按复位(Reset)键系统才能恢复正常工作。

面板控制面板控制开关的功能或者特点，其作用范围定义为，网络内当功能被激活时，火灾报警机箱受到影响的三种作用范围：·局部——其功能特性只影响安装了LCD显示屏的机箱·分组——其功能特性影响网络上预先定义好分组的机箱·全局——其功能特性影响网络上所有的机箱分组局部全局一个网络可以是一个或多个分组的一部分。

火灾报警系统配置的特性与功能因安装不同而异，可根据现场的特殊情况，来决定是否已经把用户需要的功能与特点设计进去。

LCD显示屏LCD显示屏是系统的主要的操作界面，它显示系统工作状态。

1.电源状态指示灯：当交流电源接通时绿灯亮。

（Power）2.测试状态指示灯：当系统的任何一部分处于测试状态时黄灯亮。

如果系统经过一段时间，没有（Test）动作，可编程的定时器会自动退出测试模式。

3.CPU故障指示灯：当中央处理器CPU的监视单元检测到处理器故障后，黄灯亮。

（CPU Fail）4.接地故障指示灯：当连接机箱的非接地线与地相连时黄灯亮。

[3GROUP.CDR]（Ground Fault）5.屏蔽状态指示灯：当一些点或区域被人工屏蔽时黄灯亮。

（Disable）6.群呼开关/指示灯：按群呼键激活群呼功能。

黄灯亮指示群呼功能被激活。

E S T3火灾报警主机中文版操作手册系统基本操作LCD显示屏LCD显示屏是系统的主要的操作界面，它显示系统工作状态。

1.电源状态指示灯：当交流电源接通时绿灯亮。

（Power）2.测试状态指示灯：当系统的任何一部分处于测试状态时黄灯亮。

如果系统经过一段时间，没有（Test）动作，可编程的定时器会自动退出测试模式。

3.CPU故障指示灯：当中央处理器CPU的监视单元检测到处理器故障后，黄灯亮。

（CPU Fail）4.接地故障指示灯：当连接机箱的非接地线与地相连时黄灯亮。

（Ground Fault）5.屏蔽状态指示灯：当一些点或区域被人工屏蔽时黄灯亮。

（Disable）6.群呼开关/指示灯：按群呼键激活群呼功能。

黄灯亮指示群呼功能被激活。

（Drill）注意：此键可以另外编程，使其具有其它功能。

7.盘消音键/指示灯：在所有事件被确认后，自动关闭控制盘内部蜂鸣声。

当蜂鸣器消音，以及（Panel Silence）控制盘处于非正常状态时黄灯亮。

按此键消音无效。

同时按下盘消音键和报警消音键将激活灯检测功能。

8.显示屏：系统状态显示屏，带蓝色背光LCD显示。

图1-1 LCD显示屏9. 故障队列选择/确认键和指示灯：黄色指示灯作为故障指示。

当还有故障事件未被查看确认时灯（Trouble）闪烁，当所有在队列中的信息被查看确认完后灯常亮。

按故障队列选择/确认键将在显示屏上显示系统故障消息。

再按一次，它将查看下一条消息。

10. 状态队列选择/确认键和指示灯：黄色指示灯作为状态指示，当还有状态事件未被查看确认时灯（Monitor）闪烁，当所有在队列中的消息被查看确认完后灯常亮。

按状态队列选择/确认键将在显示屏上显示系统状态消息。

再按一次，它将查看下一条消息。

11. 上一信息键：按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状（Previous Message）态(Monitor)队列中的上一条信息。

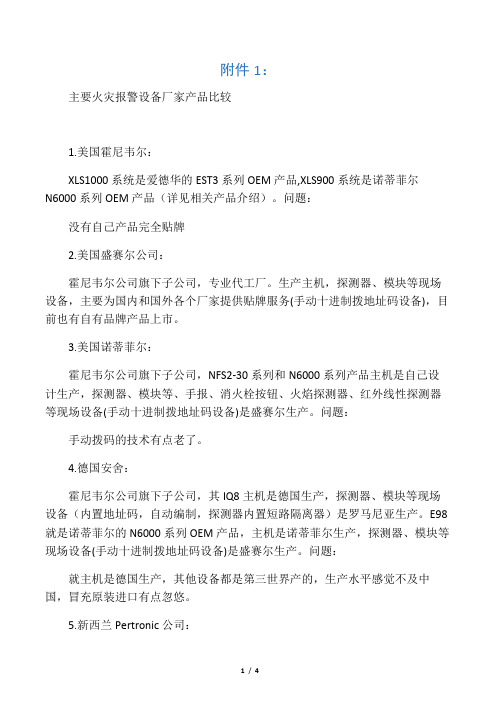

附件1：主要火灾报警设备厂家产品比较1.美国霍尼韦尔：XLS1000系统是爱德华的EST3系列OEM产品,XLS900系统是诺蒂菲尔N6000系列OEM产品（详见相关产品介绍）。

问题：没有自己产品完全贴牌2.美国盛赛尔公司：霍尼韦尔公司旗下子公司，专业代工厂。

生产主机，探测器、模块等现场设备，主要为国内和国外各个厂家提供贴牌服务(手动十进制拨地址码设备)，目前也有自有品牌产品上市。

3.美国诺蒂菲尔：霍尼韦尔公司旗下子公司，NFS2-30系列和N6000系列产品主机是自己设计生产，探测器、模块等、手报、消火栓按钮、火焰探测器、红外线性探测器等现场设备(手动十进制拨地址码设备)是盛赛尔生产。

问题：手动拨码的技术有点老了。

4.德国安舍：霍尼韦尔公司旗下子公司，其IQ8主机是德国生产，探测器、模块等现场设备（内置地址码，自动编制，探测器内置短路隔离器）是罗马尼亚生产。

E98就是诺蒂菲尔的N6000系列OEM产品，主机是诺蒂菲尔生产，探测器、模块等现场设备(手动十进制拨地址码设备)是盛赛尔生产。

问题：就主机是德国生产，其他设备都是第三世界产的，生产水平感觉不及中国，冒充原装进口有点忽悠。

5.新西兰Pertronic公司：F120系列产品和诺蒂菲尔类似，主机是自己设计生产，探测器、模块等现场设备(手动十进制拨地址码设备)是盛赛尔生产6.美国保德威尔：PTW－3300系列是诺蒂菲尔的NFS2-30系列OEM产品、PTW-6600系列是诺蒂菲尔的N6000系列OEM产品、P-99系列是诺蒂菲尔主机和盛赛尔探测器、模块等现场设备(手动十进制拨地址码设备)，无自己产品。

问题：没有自己产品完全贴牌7.美国江森：IFC2-30系列是诺蒂菲尔的NFS2-30系列OEM产品、IFC-60系列是诺蒂菲尔的N6000系列OEM产品，，无自己产品。

问题：没有自己产品完全贴牌由此可见以上厂家产品都是霍尼韦尔旗下公司之组合产品（俗称盛塞尔系），在招投标过程中经常被反应存在互相串标嫌疑。

高速公路隧道消防报警系统摘要:随着社会的进一步发展，高速公路在我国各地越来越普遍，对于其隧道消防报警系统的要求也进一步提高，本文介绍了高速隧道消防报警系统的总体设计方法,说明了高速隧道消防报警系统要达到的功能与特点,并阐述了主要设备产品特性与技术参数。

关键字:中国高速隧道消防报警系统;设计方案;产品特性引言公路隧道作为一类独特的建筑材料,地质条件复杂,构造封闭,交通量大。

在其高速公路建设运营流程中,如果出现了大火将会导致高速公路隧道项目主体建筑物损毁,并可能对产生巨大的影响。

近些年来，高速公路隧道内部的火灾，经常是因为两辆机动车碰撞，机动车所运载的物体自燃,或者是电器电路短路而造成的，这些火灾具有火速大快，火势强等特点。

高速公路隧道起火后，因其内部为密闭环境，隧道内又有许多车辆加之救火施工人员稠密,因此撤离和营救的各项工作都非常艰难,如果一旦出现起火事件后，没有迅速告警并尽快处置,将造成严重路面拥堵、也将造成对人身安全的严重伤害和经济的大量损失。

针对于此，必须加强火灾事件监控和应急报警控制系统的设定,其主旨就是在于及早发觉隧道内非正常情况的出现;并迅速进行人力救助,以最大限制地减少损失。

隧道内火灾事故监视与自动报警管理产品上应当实现安全、领先和具有较高集成化性与扩展的特点,如此就可以设立于防范未然和早期的抢救。

建议选择美国通用电气EST三体系的火灾自动报警管理系统,和GE双波段着火事件自行检测子系统的相配套技术方式。

在隧道内的火灾报警控制系统,通过自动检测与自动报警相结合的方法,对隧道内的火险状态进行实时监控，除此之外，还可以使用区域监控器以及智能计算机检测隧道内部的火势状态。

并利用隧道风机，灯光控制和探测照明器等系统，力求达到监控与警报联动。

再加之以现场的控制措施和救援，力求达到隧道内监控火情的相关要求。

一、总体设计方案1.1在隧道内设有自动报警按钮和双波长火焰检测器。

高速公路的隧道火情检测系统主要是由火情警报主机，隧道专用双波长火灾检测仪以及自动警报装置等构成。
