重庆万州中学2011-2012学年高二上期末物理复习试题(十二)学号姓名班级完成时间分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)1. 下列公式中,既适用于点电荷产生的静电场,也适用于匀强电场的有( ).①场强E=F/q②场强E=U/d ③场强E=kQ/r2 ④电场力做功W=UqA.①③B.②③C.②④D.①④2. 一对等量正点电荷电场的电场线(实线)和等势线(虚线)如图所示,图中A、B两点电场强度分别是E A、E B,电势分别是ΦA、ΦB,负电荷q在A、B时的电势能分别是E PA、E PB,下列判断正确的是()A.E A>E B,ΦA>ΦB,E PA<E PBB.E A>E B,ΦA<Φ B,E PA<E PBC.E A< E B,ΦA>ΦB,E PA>E PBD.E A<E B,Φ A<Φ B,E PA>E PB3. 如图所示的电路中,定值电阻R3的阻值小于滑动变阻器的最大阻值。
现在使滑动变阻器的滑片从a端滑到端。
则在此过程中,两电压表读数变化情况是( )A.两表读数都变大 B.两表读数都变小C.读数先变大后变小 D.读数一直变大4. 如图所示电路,闭合开关时灯不亮,已经确定是灯泡断路或短路引起的,在不能拆开电路的情况下(开关可闭合、可断开),现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障作出如下判断(如表所示):A. 只有1、2对B. 只有3、4对C. 只有1、2、4对D. 全对5. 如图所示,a、b是用同种规格的铜丝做成的两个同心圆环,两环半径之比为2∶3,其中仅在a环所围区域内有垂直于纸面向里的匀强磁场.当该匀强磁场的磁感应强度均匀增大时,a、b两环内的感应电动势大小和感应电流大小之比分别为()A. 1∶1,3∶2B. 1∶1,2∶3C. 4∶9,2∶3D. 4∶9,9∶46. 如图所示,质量为m的金属环用线悬挂起来,金属环有一半处于水平且与环面垂直的匀强磁场中,从某时刻开始,磁感应强度均匀减小,则在磁感应强度均匀减小的过程中,关于线拉力大小的下列说法中正确的是 ( ) A .大于环重力mg ,并逐渐减小 B .始终等于环重力mgC .小于环重力mg ,并保持恒定D .大于环重力mg ,并保持恒定7. 如图所示,一带负电的滑块从粗糙斜面的顶端滑至底端时的速率为v ,若加一个垂直纸面向外的匀强磁场,并保证滑块能滑至底端,则它滑至底端时的速率( ) A .变大 B .变小 C .不变 D .条件不足,无法判断8. 如图所示,一直流电动机与阻值R =9 Ω的电阻串联在电源上,电源电动势E =30 V ,内阻r =1 Ω,用理想电压表测出电动机两端电压U =10 V ,已知电动机线圈电阻R M =1 Ω,则下列说法中正确的是( )A .通过电动机的电流为10 AB .电动机的输入功率为20 WC .电动机的热功率为4 WD .电动机的输出功率为16 W9. 示波管是一种多功能电学仪器,它的工作原理可以等效成下列情况:如下图所示,真空室中电极K 发出电子(初速度不计),经过电压为U 1的加速电场后,由小孔S 沿水平金属板A 、B 间的中心线射入板中.金属板长为L ,相距为d ,当A 、B 间电压为U 2时电子偏离中心线飞出电场打到荧光屏上而显示亮点.已知电子的质量为m 、电荷量为e ,不计电子重力,下列情况中一定能使亮点偏离中心距离变大的是( )A .U 1变大,U 2变大B .U 1变小,U 2变大C .U1变大,U 2变小 D .U 1变小,U 2变小10. 如图所示,用绝缘细线拴一个带负电的小球,让它在竖直向下的匀强电 场中绕O 点在竖直平面内的圆周运动,a 、b 两点分别是圆周的最高点和最 低点.则A .小球经过a 点时,线中的张力最小B .小球经过b 点时,电势能最大C .小球经过a 点时,动能最大D .小球经过b 点时,机械能最大11. 如图所示,质量分别为m 1和m 2的两个小球A 、B ,带有等量异种电荷,通过绝缘轻弹簧相连接,置于绝缘光滑的水平面上,突然加一水平向右的匀强电场后,两小球A 、B 将由静止开始运动,在以后的运动过程中,对两小球A 、B 和弹簧组成的系统,下列说法中正确的是(设整个过程中不考虑电荷间库仑力的作用且弹簧不超过弹性限度)A .由于电场力对球A 和球B 做功为0,故小球电势能总和始终不变 B .由于两个小球所受电场力等大反向,故系统机械能守恒C .当弹簧长度达到最大值时,系统机械能最小D .当小球所受电场力与弹簧的弹力大小相等时,系统动能最大 12. 如下图为一匀强电场,某带电粒子从A 点运动到B 点.在这一运动过程中克服重力做的功为2.0 J ,电场力做的功为1.5 J .则下列说法正确的是( )A .粒子带负电B .粒子在A 点的电势能比在B 点少1.5 JC .粒子在A 点的动能比在B 点多0.5 JD .粒子在A 点的机械能比在B 点少1.5 J 二.填空题(本题包括2小题,共18分) 13. 在如图所示的实验装置中,充电后的平行板电容器的A 极板与灵敏的静电计相接,极板B 接地。

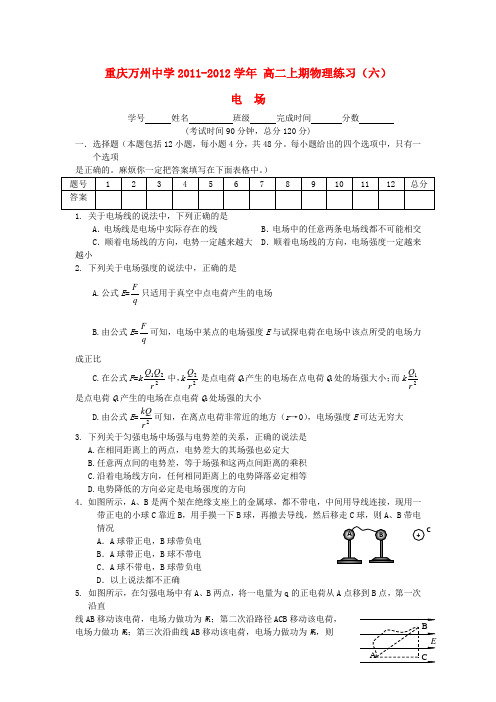

C重庆万州中学2011-2012学年 高二上期物理练习(六)电 场学号 姓名 班级 完成时间 分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)1. 关于电场线的说法中,下列正确的是A .电场线是电场中实际存在的线B .电场中的任意两条电场线都不可能相交C .顺着电场线的方向,电势一定越来越大D .顺着电场线的方向,电场强度一定越来越小2. 下列关于电场强度的说法中,正确的是A.公式E =qF只适用于真空中点电荷产生的电场 B.由公式E =qF可知,电场中某点的电场强度E 与试探电荷在电场中该点所受的电场力成正比C.在公式F =k221r Q Q 中,k22r Q 是点电荷Q 2产生的电场在点电荷Q 1处的场强大小;而k21r Q 是点电荷Q 1产生的电场在点电荷Q 2处场强的大小D.由公式E =2rkQ可知,在离点电荷非常近的地方(r →0),电场强度E 可达无穷大3. 下列关于匀强电场中场强与电势差的关系,正确的说法是 A.在相同距离上的两点,电势差大的其场强也必定大 B.任意两点间的电势差,等于场强和这两点间距离的乘积 C.沿着电场线方向,任何相同距离上的电势降落必定相等 D.电势降低的方向必定是电场强度的方向4.如图所示,A 、B 是两个架在绝缘支座上的金属球,都不带电,中间用导线连接,现用一带正电的小球C 靠近B ,用手摸一下B 球,再撤去导线,然后移走C 球,则A 、B 带电情况 A .A 球带正电,B 球带负电B .A 球带正电,B 球不带电C .A 球不带电,B 球带负电D .以上说法都不正确5. 如图所示,在匀强电场中有A 、B 两点,将一电量为q 的正电荷从A 点移到B 点,第一次沿直线AB 移动该电荷,电场力做功为W 1;第二次沿路径ACB 移动该电荷,电场力做功W 2;第三次沿曲线AB 移动该电荷,电场力做功为W 3,则+CA .W 1>W 2>W 3B .W 1<W 3<W 2C .W 1= W 2 = W 3D .W 1= W 2<W 36. 如图所示,带正电的点电荷固定于Q 点,电子在库仑力作用下,以Q 点为焦点做椭圆运动.M 、N 、P 为椭圆上的三点,P 点离Q 点最远.电子在从M 点经P 点到达N 点的过程中A .速率先增大后减小B .动能先减小后增大C .电势能先减小后增大D .库仑力先做正功后做负功7. 如图所示,示波管是示波器的核心部件,它由电子枪、偏转电极和荧光屏组成.如果在荧光屏上P 点出现亮斑,那么示波管中的A .极板X 应带正电, 极板Y 应带正电B .极板X ′应带正电,极板Y 应带正电C .极板X ′应带正电,极板Y ′应带正电D .极板X 应带正电,极板Y ′应带正电 8. 用控制变量法,可以研究影响平行板电容器电容的因素(如图)。

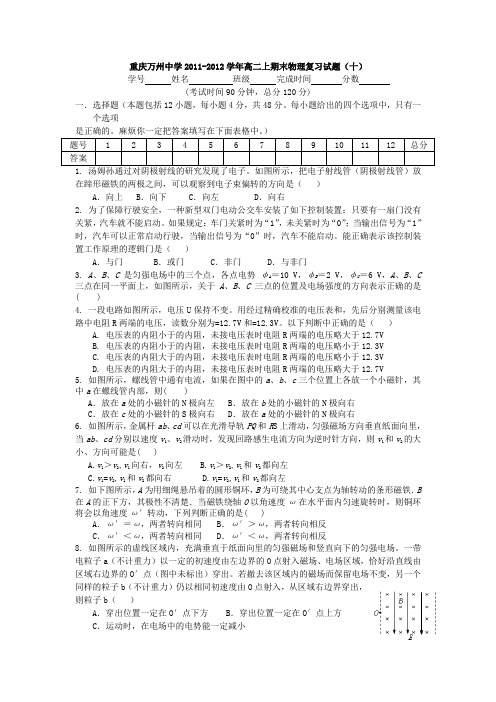

重庆万州中学2011-2012学年高二上期末物理复习试题(十)学号姓名班级完成时间分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)1. 汤姆孙通过对阴极射线的研究发现了电子。
如图所示,把电子射线管(阴极射线管)放在蹄形磁铁的两极之间,可以观察到电子束偏转的方向是()A.向上 B.向下 C.向左 D.向右2. 为了保障行驶安全,一种新型双门电动公交车安装了如下控制装置:只要有一扇门没有关紧,汽车就不能启动。
如果规定:车门关紧时为“1”,未关紧时为“0”;当输出信号为“1”时,汽车可以正常启动行驶,当输出信号为“0”时,汽车不能启动。
能正确表示该控制装置工作原理的逻辑门是()A.与门 B.或门 C.非门 D.与非门3. A、B、C是匀强电场中的三个点,各点电势φA=10 V,φB=2 V,φC=6 V,A、B、C 三点在同一平面上,如图所示,关于A、B、C三点的位置及电场强度的方向表示正确的是( )4. 一段电路如图所示,电压U保持不变。
用经过精确校准的电压表和,先后分别测量该电路中电阻R两端的电压,读数分别为=12.7V和=12.3V。
以下判断中正确的是()A. 电压表的内阻小于的内阻,未接电压表时电阻R两端的电压略大于12.7VB. 电压表的内阻小于的内阻,未接电压表时电阻R两端的电压略小于12.3VC. 电压表的内阻大于的内阻,未接电压表时电阻R两端的电压略小于12.3VD. 电压表的内阻大于的内阻,未接电压表时电阻R两端的电压略大于12.7V5. 如图所示,螺线管中通有电流,如果在图中的a、b、c三个位置上各放一个小磁针,其中a在螺线管内部,则( )A.放在a处的小磁针的N极向左 B.放在b处的小磁针的N极向右C.放在c处的小磁针的S极向右 D.放在a处的小磁针的N极向右6. 如图所示,金属杆ab、cd可以在光滑导轨PQ和R S上滑动,匀强磁场方向垂直纸面向里,当ab、cd分别以速度v1、v2滑动时,发现回路感生电流方向为逆时针方向,则v1和v2的大小、方向可能是( )A.v1>v2,v1向右,v2向左B.v1>v2,v1和v2都向左C.v1=v2,v1和v2都向右D.v1=v2,v1和v2都向左7. 如下图所示,A为用细绳悬吊着的圆形铜环,B为可绕其中心支点为轴转动的条形磁铁.B 在A的正下方,其极性不清楚.当磁铁绕轴O以角速度ω在水平面内匀速旋转时,则铜环将会以角速度ω′转动,下列判断正确的是( )A.ω′=ω,两者转向相同B.ω′>ω,两者转向相反C.ω′<ω,两者转向相同D.ω′<ω,两者转向相反8. 如图所示的虚线区域内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。
重庆万州中学2011-2012学年高二上期末物理复习试题(二)学号姓名班级完成时间分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)1. 有以下关于电场和磁场的几种描述①电荷在某处不受电场力作用时,该处的电场强度不一定为零②一小段通电直导线在某处不受磁场力作用时,该处的磁感应强度不一定为零③如果运动电荷在电场中只受电场力作用,则它经过一段时间后动能一定发生变化④如果运动电荷在磁场中只受磁场力作用,则它经过一段时间后动能一定不发生变化其中正确的是()A.①② B.①③C.②③D.②④2. 如图所示A灯与B灯的电阻相同,当滑动变阻器R的滑动片P向上滑动时,两灯亮度变化是()A.A灯变亮,B灯变亮 B.A灯变暗,B灯变亮C.A灯变暗,B灯变暗 D.A灯变亮,B灯变暗3. 如图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,比较这两段导体两端的电压及通过它们的电流的大小,有()A., B.,C.,D.,4.如图是电子射线管示意图.接通电源后,电子射线由阴极沿x轴方向射出,在荧光屏上会看到一条亮线.要使荧光屏上的亮线向下(z轴负方向)偏转,在下列措施中可采用的是()A.加一磁场,磁场方向沿z轴负方向B.加一磁场,磁场方向沿y轴正方向C.加一电场,电场方向沿z轴负方向D.加一电场,电场方向沿y轴正方向5. 如图所示的电路中,E为电源的电动势,r为电源的内电阻,R1、R2为可变电阻。
在下列叙述的操作中,可以使灯泡L的亮度变暗的是()①仅使R1的阻值增大②仅使R1的阻值减小③仅使R2的阻值增大④仅使R2的阻值减小A.①③ B.②④ C.①④ D.②④6. 电子在电场中运动时,仅受电场力作用,其由a点运动到b点的轨迹如图中虚线所示。
图中一组平行等距实线可能是电场线,也可能是等势线,则下列说法中正确的是()A.不论图中实线是电场线还是等势线,a点的电势都比b点低B.不论图中实线是电场线还是等势线,a点的场强都比b点小C.如果图中实线是电场线,则电子在a点电势能能较小D.如果图中实线是等势线,则电子在b点动能较小7. 如图所示,在真空中有两个带正电的点电荷,分别置于M、N两点.M处正电荷的电荷量大于N处正电荷的电荷量,A、B为M、N连线的中垂线上的两点.现将一负点电荷q由A点沿中垂线移动到B点,在此过程中,下列说法正确的是( )A .q 的电势能逐渐减小B .q 的电势能逐渐增大C .q 的电势能先增大后减小D .q 的电势能先减小后增大 8. 如图所示,闭合导线框的质量可以忽略不计,将它从图示位置匀速拉出匀强磁场。
重庆万州中学2011-2012学年上期高一物理阶段检测卷(二)(实验班)第一章运动的描述第二章匀变速直线运动的研究学号姓名班级完成时间分数(考试时间100分钟,总分120分)一.选择题(本题包括10小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项1. 下列情况中的加黑..物体,可看作质点的是A. 研究汽车后轮上一点运动情况时的车轮..从北京开往上海所用.. B. 研究一列火车的时间C. 体育教练员研究百米跑运动员.....的起跑动作 D. 研究地球自转时的地球2. 关于加速度,下列说法正确的是A.速度变化越快,加速度一定越大 B.速度越大,加速度一定越大C.速度变化越大,加速度一定越大 D.速度为零,加速度一定为零3.一个小石块从空中a点自由落下,先后经过b点和c点,不计空气阻力.已知它经过b点时的速度为v,经过c点时的速度为3v.则ab段与bc段位移之比为A.1∶3B.1∶5C.1∶8D.1∶94. 如图是描述一球从水平桌面上方一点自由下落,与桌面经多次碰撞最后静止在桌面上的运动过程,则图线上y轴所反映的是下列哪个物理量随时间的变化过程A.位移 B.路程C.速度 D.加速度5. 光滑斜面的长度为L,一物体自斜面顶端由静止开始匀加速滑至底端,经历的时间为t,则下列说法不.正确..的是A.物体运动全过程中的平均速度是 B.物体在t/2时的即时速度是C.物体运动到斜面中点时瞬时速度是 D.物体从顶点运动到斜面中点所需的时间是6. 如图所示是物体在某段运动过程中的v—t图象,在t1和t2时刻的瞬时速度分别为v1和v2,则时间由t1到t2的过程中A.加速度增大B.加速度不断减小C.平均速度v=D.平均速度v=7. 从高为20米的屋檐下每隔0.2秒落下一个小水滴,把这些小水滴的运动都看成是自由落体运动,则当第一个水滴恰好落地时,第3滴和第4滴水之间相距为(取g=10m/s2)A.6米B.5米C.4米D.3米8. 某人站在20m的平台边缘,以20m/s的初速度竖直上抛一石子,则抛出后石子通过距抛出点15m处的时间不正确...的是(不计空气阻力,取g=10m/s2)A.1sB.3sC.(-2)sD.(+2)s9. 一个物体从某一高度做自由落体运动,已知它第1 s内的位移恰为它最后1 s 位移的三分之一(g取10 m/s2).则它开始下落时距地面的高度为A.31.25 mB.11.25 mC.20 mD.15 m10. 如图表示甲、乙两运动物体相对同一原点的s-t图象,下面有关说法中正确的是A.甲和乙都做匀变速直线运动B.甲、乙运动的出发点相距s 0C.乙运动的速率小于甲运动的速率D.乙比甲早出发t 1的时间11. 甲、乙两质点在同一直线上做匀加速直线运动的v —t 图象,如图所示,在3 s 末两质点在途中相遇,两质点位置关系是A.相遇前甲、乙两质点的最远距离为2 mB.相遇前甲、乙两质点的最远距离为3 mC.两质点出发点间的距离是乙在甲之前4 mD.两质点出发点间的距离是甲在乙之前4 m12. 一物体做匀加速直线运动,在某时刻前的t 1时间内位移大小为s 1,在该时刻后的t 2时间内位移大小为s 2,则物体的加速度大小为A .2(s 2t 1-s 1t 2)t 1t 2(t 1+t 2)B .s 2t 1-s 1t 2t 1t 2(t 1+t 2)C .2(s 1t 2-s 2t 1)t 1t 2(t 1+t 2)D .s 1t 2-s 2t 1t 1t 2(t 1+t 2)二.填空题(本题包括2小题,共19分)13.在“测定匀变速直线运动的加速度”的实验中,用打点计时器记录 纸带运动的时间。

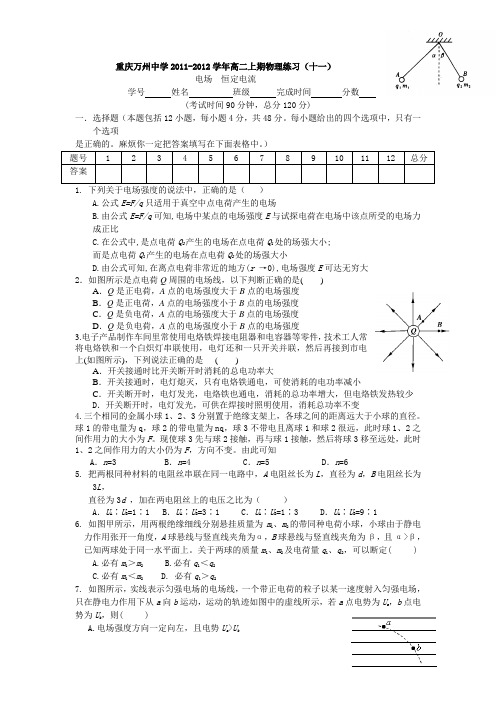

重庆万州中学2011-2012学年高二上期物理练习(十一)电场恒定电流学号姓名班级完成时间分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项A.公式E=F/q只适用于真空中点电荷产生的电场B.由公式E=F/q可知,电场中某点的电场强度E与试探电荷在电场中该点所受的电场力成正比C.在公式中,是点电荷Q2产生的电场在点电荷Q1处的场强大小;而是点电荷Q1产生的电场在点电荷Q2处的场强大小D.由公式可知,在离点电荷非常近的地方(r →0),电场强度E可达无穷大2.如图所示是点电荷Q周围的电场线,以下判断正确的是()A.Q是正电荷,A点的电场强度大于B点的电场强度B.Q是正电荷,A点的电场强度小于B点的电场强度C.Q是负电荷,A点的电场强度大于B点的电场强度D.Q是负电荷,A点的电场强度小于B点的电场强度3.电子产品制作车间里常使用电烙铁焊接电阻器和电容器等零件,技术工人常将电烙铁和一个白炽灯串联使用,电灯还和一只开关并联,然后再接到市电上(如图所示),下列说法正确的是()A.开关接通时比开关断开时消耗的总电功率大B.开关接通时,电灯熄灭,只有电烙铁通电,可使消耗的电功率减小C.开关断开时,电灯发光,电烙铁也通电,消耗的总功率增大,但电烙铁发热较少D.开关断开时,电灯发光,可供在焊接时照明使用,消耗总功率不变4.三个相同的金属小球1、2、3分别置于绝缘支架上,各球之间的距离远大于小球的直径。
球1的带电量为q,球2的带电量为nq,球3不带电且离球1和球2很远,此时球1、2之间作用力的大小为F。
现使球3先与球2接触,再与球1接触,然后将球3移至远处,此时1、2之间作用力的大小仍为F,方向不变。
由此可知A.n=3 B.n=4 C.n=5 D.n=65. 把两根同种材料的电阻丝串联在同一电路中,A电阻丝长为L,直径为d,B电阻丝长为3L,直径为3d,加在两电阻丝上的电压之比为()A.U A∶U B=1∶1B.U A∶U B=3∶1 C.U A∶U B=1∶3 D.U A∶U B=9∶16. 如图甲所示,用两根绝缘细线分别悬挂质量为m1、m2的带同种电荷小球,小球由于静电力作用张开一角度,A球悬线与竖直线夹角为α,B球悬线与竖直线夹角为β,且α>β,已知两球处于同一水平面上。
重庆万州中学2011-2012学年高二上期末物理复习试题(六) 学号 姓名 班级 完成时间分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分.每小题给出的四个选项中,只有一个选项是正确的.麻烦你一定把答案填写在下面表格中。
)题号1 2 3 4 5 6 7 8 9 10 11 12 总分 答案1. 关于电场强度与电势的关系,下面各种说法中正确的是 ( )A .电场强度大的地方,电势一定高B .电场强度不变,电势也不变C .电场强度为零处,电势一定为零D .电场强度的方向是电势降低最快的方向2. 在电解槽中,如果在4s 内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m 2的某横截面,那么通过该横截面积的电流为( ) A .0 B .0。
8A C .1。
6AD .3.2A 3。
图是某带电导体的电场线和等势面。
a 、b 两点场强大小分别为a E 、b E ,电势分别为a b ϕϕ、,则( ) A .a E >b E ,a ϕ<b ϕ B .a E <b E ,a ϕ<b ϕC .a E >b E ,a ϕ>b ϕD .aE <b E ,a ϕ>b ϕ4.如图所示,铜质导电板置于匀强磁场中,通电时铜板中电流方向向上,由于磁场的作用,则( )A .板左侧聚集较多电子,使b 电势高于a 点电势 B .板左侧聚集较多电子,使a 电势高于b 点电势C .板右侧聚集较多电子,使a 电势高于b 点电势D .板右侧聚集较多电子,使b 电势高于a 点电势5。
在图所示电路中,电源电动势为12 v ,内电阻不能忽略,闭合S 后,调整R 的阻值,使电压表的示数增大△U =2 V .在这一过程中( )①通过R 1的电流增大,增大量为△U/R 1②R 2两端的电压减小,减小量为△U③通过R 2的电流减小,减小量小于△U /R 2④路端电压增大,增大量为△U 以上叙述正确的是: A .①② B .①③ C .②④ D .③④6. 如图所示电路中,电源电动势为E ,线圈L的电阻不计。
重庆万州中学2011-2012学年高二上期物理练习(十)电场 恒定电流学号 姓名 班级 完成时间 分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)一定距离时相互作用力为F 1,如果让它们接触后再放回各自原来的位置上,此时相互作用力变为F 2,则F 1∶F 2可能为( )A .5∶2B .5∶4C .5∶6D .5∶82. 金属铂的电阻对温度的高低非常敏感,在图所示的U -I 图象中,可能表示出金属铂电阻的U -I 图线的是( )3. 如图所示电路中,闭合电键S ,用电动势为E 的直流电源对极板可移动的电容器进行充电。
为了使电容器两极板间的电压高于E ,而两极板间的场强保持不变,可以采取的办法是 ( )A.电容器充电后,先将电键S 断开,再将两极板间的距离拉大一些B.电容器充电后,先将两极板间的距离拉大一些,再将电键S 断开C.电容器充电后,先将两极板的正对面积减小一些,再将电键S 断开D.电容器充电后,先将电键S 断开,再将两极板的正对面积增大一些 4. 下列图中各门电路的输出结果(输入信号如图所示)分别是( )A.1,1,0B.1,0,1C.0,1,0D.0,1,15. 单位正电荷沿闭合电路移动一周,电源释放的总能量决定于( )A .电源的电动势B .通过电源的电流C .内外电路电阻之和D .电荷运动一周所需要的时间6. 带电粒子M 只在电场力作用下由P 点运动到Q 点,在此过程中克服电场力做了2.6×10-6J 的功。
那么( )A.M 在P 点的电势能一定大于它在Q 点的电势能B.P 点的场强一定小于Q 点的场强C.P 点的电势一定高于Q 点的电势D.M 在P 点的动能一定大于它在Q 点的动能7. 四个相同的电流表分别改装成两个电流表A 1、A 2和两个电压表V 1、V 2 ,A 1的量程大于的A 2的量程, V 1 的量程大于V 2的量程,把它们接入如图所示的电路,闭合开关后 ( )①A 1的读数比A 2的读数大②A 1指针偏转角度比A 2指针偏转角度小 ③V 1读数比V 2读数大④V 1指针偏转角度比V 2指针偏转角度大A .①④B .②③C .②④D .①③8.如图所示A 灯与B 灯的电阻相同,当滑动变阻器R 的滑动片P 向上滑动时,两灯亮度变化是( )A .A 灯变亮,B 灯变亮 B .A 灯变暗,B 灯变亮C .A 灯变暗,B 灯变暗D .A 灯变亮,B 灯变暗二.填空题(本题包括2小题,共18分) 13. (1) 用一个有“R ×1” “R ×10” “R ×1k ”三个欧姆挡的多用表,粗测一个未知电阻Rx 值。
重庆万州中学2011-2012学年高二上期末物理复习试题(五)学号 姓名 班级 完成时间 分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项是正确的。
麻烦你一定把答案填写在下面表格中。
)1.一块手机电池的背面印有如图所示的一些符号,另外在手机使用说明书上还写有“通话时间3h ,待机时间100h ”,则该手机通话和待机时消耗的功率分别约为 ( )A.1.8W ,5.4×10–2W B.3.6W ,0.108WC.6.48×103W ,1.94×102WD.0.6W ,1.8×10–2W2. 如图电路(a)、(b)中,电阻R 和自感线圈L 的电阻值都是很小.接通S ,使电路达到稳定,灯泡A 发光,①在电路(a)中,断开S ,A 将渐渐变暗②在电路(a)中,断开S ,A 将先变得更亮,然后渐渐变暗③在电路(b)中,断开S ,A 将渐渐变暗④在电路(b)中,断开S ,A 将先变得更亮,然后渐渐变暗上述说法正确的是 ( )A .①③ B .①④ C .②③ D .②④3.粒子甲的质量与电荷量分别是粒子乙的4倍与2倍,两粒子均带正电。
让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动。
已知磁场方向垂直纸面向里,粒子运动方向如图所示。
以下四个图中,能正确表示两粒子运动轨迹的是( )4. 如图所示,较厚的空腔导体中有一个正电荷,图中a 、b 、c 、d 各点的电场强度大小顺序为( )A .a>b>c>dB .a>c>d>bC .a>c=d>bD .a<b<c=d 5.如图所示,电容器C 两端接有单匝圆形线圈,线圈内存在垂 直于线圈平面向里的匀强磁场。
已知圆的半径r =5cm ,电容C =20 μF ,当磁场的磁感应强度以4×10-2T /s 的变化率均匀增加时, 则( )A .电容器a 板带正电,电荷量为2π×10-9C B .电容器a 板带负电, 电荷量为2π×10-9CC .电容器b 板带正电, 电荷量为4π×10-9C D .电容器b 板带负电,电荷量为4π×10-9C6. 如图所示,光滑绝缘水平面上有一个静止的小导体环,现在将一个条形磁铁从导体环的a b B右上方较高处突然向下移动,则在此过程中,关于导体环的运动方向以及导体环中的电流方向,下列说法中正确的是 ( )A. 导体环向左运动;从上向下看,电流方向是顺时针方向B. 导体环向右运动;从上向下看,电流方向是顺时针方向C. 导体环向右运动;从上向下看,电流方向是逆时针方向D. 导体环向左运动;从上向下看,电流方向是逆时针方向7. 如图所示,P、Q是电量相等的两个正电荷,它们的连线中点是O,A、B是PQ连线的中垂线上的两点,OA<OB,用E A、E B、φA、φB分别表示A、B两点的场强和电势,则()A.E A一定大于E B,φA一定大于φB B.E A不一定大于E B,φA一定大于φBC.E A一定大于E B,φA不一定大于φB D.E A不一定大于E B,φA不一定大于φB8.四根相互平行的通电长直导线a、b、c电流均为I,如图所示放在正方形的四个顶点上,每根通电直导线单独存在时,四边形中心O点的磁感应强度都是B,则四根通电导线同时存在时O点的磁感应强度的大小和方向为()A.,方向向左B.,方向向下C.,方向向右D.,方向向上9.右图是磁流体发电机的原理示意图,金属板M、N正对着平行放置,且板面垂直于纸面,在两板之间接有电阻R。
重庆万州中学2011-2012学年高二上期物理练习(十五)电磁感应学号 姓名 班级 完成时间 分数(考试时间90分钟,总分120分)一.选择题(本题包括12小题,每小题4分,共48分。
每小题给出的四个选项中,只有一个选项A.穿过闭合回路的磁通量减小,回路中的感应电动势一定也减小B.穿过闭合回路的磁通量变化量越大,回路中的感应电动势也越大C.线圈放在磁场越强的位置,产生的感应电动势一定越大D.穿过闭合回路的磁通量的变化率不变,回路中的感应电动势也不变 2. 图示为一个正方形闭合线圈在足够大的匀强磁场中运动的四种情况,在线圈中能产生感应电流的是( ) 3. 如图所示,从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区,如果两次拉出的速度之比为1∶2,则两次线圈所受外 力大小之比F 1∶F 2、线圈发热之比Q 1∶Q 2( )A .F 1∶F 2=2∶1,Q 1∶Q 2=2∶1 B.F1∶F2=1∶2,Q 1∶Q 2=1∶2 C .F 1∶F 2=1∶2,Q 1∶Q 2=2∶1 D .F 1∶F 2=1∶1,Q 1∶Q 2=1∶14. 如图所示,在竖直向下的匀强磁场中有一根水平状态的金属棒,现将金属棒以垂直磁场方向的水平速度V 0抛出,则金属棒内产生的感应电动势的大小将( ) A .随时间不断增大 B .随时间不断减小 C .不随时间变化 D .难以确定5. 如图所示,M 为以闭合金属轻环,当右侧线圈通以如下所说的哪几种电流时,将在环中产生图示方向的感应电流,同时环向线圈靠拢? A .电流自a 流入,且逐渐减小 B .电流自b 流入,且逐渐减小 C .电流自a 流入,且逐渐增大 D .电流自b 流入,且逐渐增大6. 如图所示,一个圆形线圈放在匀强磁场中,设在第1s 内磁感线垂直于线圈平面向里,如图(a),磁感应强度B 随时间t 的变化关系如图(b),那么在第2s 内线圈中感应电流的大小方向是A .逐渐增大,逆时针方向B .逐渐减小,顺时针方向C .大小恒定,顺时针方向D .大小恒定,逆时针方向7. 粗糙的平行金属导轨倾斜放置,匀强磁场B 垂直于导轨平面,导体棒ab 垂直导轨放置由静止开始下滑,回路中除电阻R 外其它电阻不计(轨道足够长),在ab 棒下滑的过程中A .ab 的速度先增大,然后减小,最后匀速下滑B .导体棒ab 的加速度越来越小,最后为零C .导体棒ab 下滑过程中,回路中的电流越来越大,最后为零D .导体棒ab 受到的磁场力越来越大,最后等于棒的重力沿斜面的分力8. 如图所示,长直导线固定且通以恒定电流I ,与它同平面的右侧放一矩形线框abcd ,现将线框由位置甲移到位置乙,第一次是平移,第二次是以bc 边为轴旋转180°。
关于线框中两次产生的感应电流方向和通过线框截面的感应电量Q 的说法正确的是A.两次均是badcb 方向B.第二次电流方向先是abcda ,后是沿badcbC.Q 1=Q 2D. Q 1< Q 29. 如图所示,ab 是一个可绕垂直于纸面的轴O 转动的闭合矩形线框,当滑动变阻器的滑片P 自左向右滑动时,从纸外向纸内看,线框ab 将( )A.保持静止不动B.逆时针转动C.顺时针转动D.发生转动,但因电源极性不明,无法确定转动方向10. 如图所示,矩形线圈在条形磁铁正上方沿a →b→c 水平移动,则( ) A. 磁通量先变大后变小B.穿过线圈的磁场方向先向下后向上C.线圈的感应电流方向为逆时针(从上往下看)D. 线圈的感应电流方向为顺时针(从上往下看)11. 如图所示装置中,cd 杆原来静止。
当ab 杆做如下那些运动时,cd 杆将向右移动( )A .向右匀速运动 B. 向右加速运动 C .向左加速运动 D. 向右减速运动 12. 一矩形线圈位于一随时间t 变化的匀强磁场内,第1秒内磁场方向垂直线圈所在的平面向里,如图1所示。
磁感应强度B 随t 的变化规律如图2所示。
以I 表示线圈中的感应电流,以图1中线圈上箭头所示方向的电流为正,则以下的I-t 图中正确的是( )二.填空题(本题包括2小题,共18分)13. 在研究电磁感应现象时,可以用下面的实验装置来模仿 法拉第的实验,请你根据实验情境,按要求回答下列问题:⑴请用笔画线代替导线补全实验电路;⑵将螺线管A 插入B 中,若在闭合电键的瞬时,发现电流表指针向左偏转,则当断开电键时电流表指针 偏转(填 “向左”、“向右”或“不”);⑶电键保持闭合,滑动变阻器滑片不动时,线圈B 中 。
感应电流(填“有”或“没有”);(4)电键保持闭合,滑动变阻器滑片向右滑动时,电流表指针 偏转(填 “向左”、“向右”或“不”);(5) 实验结论是: 。
t14. 在“用DIS 研究回路中感应电动势的大小与磁通量变化快慢的关系”的实验中,为了研究感应电动势E 与时间△t 的关系,某小组同学利用图中的实验装置进行实验:让小车以不同的速度靠近螺线管,得到在不同挡光时间△t 内的感应电动势平均值E 。
通过利用小车末端的弹簧将小车以不同的速度从轨道的最右端弹出,就能得到一系列的感应电动势的平均值E 和时间△t 。
在一次实验中得到的数据如下表:(1)观察和分析该实验装置可看出,在实验中,每次测量的挡光时间△内,磁铁相对螺线管位置的变化都________ (选填“相同”或“不同”),从而实现了控制________不变。
(2)在得到上述表格中的数据之后,为了研究E 与△t 的关系,可采用图像处理数据的方法,在直角坐标系中作_____________的关系图线,若图线是基本过坐标原点的倾斜直线,可得出的实验结论是________________________________________________________。
(3)通过本实验,可以得出的结论是:若穿过回路的磁通量变化越快,则回路中感应电动势_______。
三、计算题。
本题共3小题,共54分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位. 15.(16分)框abcd ,各边长L ,其中ab 是一段电阻为R 的均匀电阻丝,其余三边均为电阻可忽略的铜线。
磁场的磁感应强度为B ,方向垂直纸面向里,现有一与ab 段所用材料、粗细、长度都相同的电阻丝PQ 架在导线框上,如图所示,以恒定速度υ从ad 滑向bc ,当PQ 滑过31L 的距离时,通时aP 段电阻丝的电流是多大?方向如何?16.(18分) 如图所示,在倾角θ=30°,相距L =1m 的光滑轨道上端连有一电阻R =9Ω,整个轨道处于垂直轨道方向的磁感应强度B =1T 的匀强磁场中,现在轨道上由静止释放一质量m =100g ,电阻r =l Ω的金属棒,当棒下滑s =5m 时恰好达到最大速度,不计导轨电阻.求:(1)棒下滑的最大速度.(2)电路在这个过程中产生的热量.17. 如图所示,在磁感应强度为B 的水平方向的匀强磁场中竖直放置两平行导轨,磁场方向与导轨所在平面垂直。
导轨上端跨接一阻值为R 的电阻(导轨电阻不计)。
两金属棒a 和b 的电阻均为R ,质量分别为kg m a 2102-⨯=和kg m b 2101-⨯=,它们与导轨相连,并可沿导轨无摩擦滑动。
闭合开关S ,先固定b ,用一恒力F 向上拉,稳定后a 以s m v /101=的速度匀速运动,此时再释放b ,b 恰好保持静止,设导轨足够长,取2/10s m g =。
(1)求拉力F 的大小;(2)若将金属棒a 固定,让金属棒b 自由滑下(开关仍闭合),求b 滑行的最大速度2v ;(3)若断开开关,将金属棒a 和b 都固定,使磁感应强度从B 随时间均匀增加,经0.1s 后磁感应强度增到2B 时,a 棒受到的安培力正好等于a 棒的重力,求两金属棒间的距离h 。
重庆万州中学高2013级高二上期物理练习(十五)参考答案一.选择题(本题包括8小题,每小题6分,共48分。
每小题给出的四个选项中,只有一个选项是正确的)二.填空题(本题包括2小题,共18分)13.(1)如图所示 (2)向右 (3)没有 (4)向左(5)穿过闭合电路的磁通量发生变化产生感应电流。
14.(1)相同,磁通量变化相同 (2)tE ∆-1,在线圈匝数和磁通量变化相同的情况下,感应电动势与磁通量变化时间成正比。
(3)越大三、计算题。
本题共4小题,共54分.解答应写出必要的文字说明、方程式和重要的演算 步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位.15. I ap =,由a →p .16. (1)滑棒在下滑过程中速度最大时,加速度a 为零,此时有:mgsin θ=B 2L 2v m /(R+r)由此可解得最大速度:v m =mgsin θ(R+r)/B 2L 2=5m/s (2)由功能关系可求出滑棒在下滑过程中产生的热量:Q =mgssin θ-mv m 2/2=1.25J. 17. (1)(6分)a 棒匀速运动,L BI g m F a a += (2分) b 棒静止2ab I I =(1分) 2LBI g m a b =(1分) N g m g m F b a 4.02=+=(2分) (2)(8分)当a 匀速运动时1BLv E a =(1分) RE I aa 32=(1分)g m L BI L BI b b a 22==解得2213L B gR m v b =① (2分) 当b 匀速运动时:Rv L B L BI g m b 32222='=(1分) 22223L B gR m v b = ②(2分)①②式联立得s m v /52=(1分)(3)(6分)tBLht B S t E =∆∆=∆∆Φ=(1分) REI 2=(1分)2BIL=g m a(1分)由①式得gm v L B R b 3122=(1分)得m h 32=(2分)。
