井下接地保护管理制度根据“煤矿安全规程”和煤矿“接地保护细则”的要求，为确保矿井及人身安全，建立此规定。

l、井下供电线路，禁止中性点接地。

2、矿井禁止使用无接地芯线无接地护套的电缆。

3、禁止使用铝导体接地。

4、36伏以上的电气设备的金属外壳，铠装电缆的钢带、铅皮、胶皮电缆的接地芯线或屏蔽护套均须接地,构成不间断的接地系统。

5、井下主接地、局部接地、辅助接地母线以及连接导线的截面积，均应符合细则要求。

6、总接地网的接地电阻不得超过2欧姆。

各局部接地板、接地芯线的接地电阻不得超过l欧姆。

7、每个采区变电所、每个机电峒室、每台单独供电的高压设备，每个单独供电低压配电点及高低压铠装电缆接线盒均应设局部接地极。

8、每年至少要将主接地板和局部接地极从水仓或水沟内提出详细检查一次，发现问题立即处理。

并作好检查记录报机电科。

9、各变电所的检修要责任到人，每季度至少一次对井下总接地网的接地电阻摇测。

作好详细记录报机电科备查。

无人值班的变电所，机电峒室的接地装置，检修人员每周至少一次表面检查，发现松动、接触不良、严重锈蚀、损坏等现象。

应向分管干部汇报及时处理。

10、电缆组负责高低压铠装电缆局部接地极的检查维修工作。

11、电气设备安装、检修或移动后应检查其接地保护完善情况，接地保护不完善或未修复前禁止送电。

l2、对于无故损坏接地保护设施的人员，除给予经济处罚并作违章登记。

井下接地保护管理制度（2）是指为了保护井下设备和人员安全，确保接地系统有效运行，制定的一套管理制度。

井下接地保护管理制度通常包括以下内容：1. 井下接地保护的责任和管理机构：明确井下接地保护的责任分工，指定相关管理人员负责井下接地保护工作。

2. 接地系统的设计与施工标准：规定井下接地系统的设计和施工标准，确保接地系统的质量和可靠性。

3. 接地系统的检测和维护：明确井下接地系统的检测和维护要求，包括定期检查接地系统的电阻和绝缘情况，及时修复和更换损坏的接地设备。

保护接地安全管理规定范文1.矿井内所有电气设备的金属外壳及电缆的配件、金属外皮等都要接地。

巷道中接近电缆线路的金属构筑物等也要接地。

2.下列地点应设置局部接地极：(1)每个装有固定电气设备的硐室；(2)铠装电缆应每隔100m左右就接地____次，遇有接线盒时亦应接地。

3.矿井电气设备保护接地系统的一般规定：(1)所有需要接地的设备和局部接地极，都应与接地干线连接。

接地干线应与主接地极连接，形成接地网；(2)所有应接地的设备要有单独的接地连接线，禁止将几台设备的接地线串联连接；(3)所有电缆的金属外皮(不论使用电压的高低)都应有可靠的电气连接，以构成接地干线。

4.无电缆金属外皮可利用时，应另敷设接地干线。

5.主接地极应设在矿井水仓或积水坑中。

主接地极不应少于两组。

6.局部接地极可设置于积水坑、排水沟或其他适当地点。

7.每个主接地极的接地电阻，由主接地极起至最远的就地接地装置止，不得大于2Ω。

8.每台移动电气设备至接地干线的接地导线电阻，不得大于1Ω。

9.当高压系统的单相接地电流大于20A时，接地装置的最大接触电压不应大于40V。

10.接地线及其连接处，须设在便于检查和试验的地方。

11.接地电阻每年应测定____次。

测定工作宜在该地区地下水位最低、最干燥的季节进行。

12.矿井电气工作人员，须遵守下列规定：(1)对重要线路、重要工作场所的停电、送电和对380V以上电气设备的检修，须持有主管电气的人员签发的工作票，方准作业。

作业时必须由两名电工进行，不准单人作业；(2)禁止带电检修或搬动任何带电设备(包括电缆和电线)。

检修或搬动前，必须切断电源，并将导体完全放电和接地。

保护接地安全管理规定范文（2）接地安全是保障电气设备运行安全和人身安全的重要环节，合理有效的接地安全管理是确保电气设备正常运行的基础。

为了规范接地安全管理工作，保障人身和设备安全，制定了以下接地安全管理规定范本，供参考：一、接地安全管理的基本要求1. 接地设备必须符合国家相关标准和规定，确保设备正常运行和人身安全。

矿井保护接地装置管理制度范本第一章总则第一条为了加强矿井保护接地装置的管理，提高矿井安全生产水平，保障工人的生命财产安全，制定本制度。

第二条本制度适用于矿井保护接地装置的设置、使用、维护和管理等方面。

第三条矿井保护接地装置的设置、使用、维护和管理应符合国家法律法规的规定，以及相关标准和规范的要求。

第二章矿井保护接地装置的设置第四条矿井保护接地装置的设置应符合以下要求：1.保证矿井的电气设备可靠地接地；2.满足矿井电气设备的绝缘要求；3.防止矿井电气设备因雷电和地电流等原因受到损坏。

第五条矿井保护接地装置的设置应由具有相应资质的专业技术人员进行设计，并经相关部门审核批准。

第六条矿井保护接地装置的设置应在矿井电气设备建设的初步设计阶段进行规划，设计过程应充分考虑矿井的地质条件和电气设备的布置。

第三章矿井保护接地装置的使用第七条矿井保护接地装置的使用应符合以下要求：1.确保设备正常运行；2.满足设备的绝缘要求；3.及时发现并处理接地故障；4.定期检查接地装置的使用情况，及时清理杂物。

第八条矿井保护接地装置使用过程中，应按照规定的操作程序进行操作，不得私自改变接地装置的接线和参数设置。

第九条矿井保护接地装置的接地电阻应定期检测，检测结果应记录并保存，如发现接地电阻过大或不合格，应及时采取措施进行处理。

第四章矿井保护接地装置的维护第十条矿井保护接地装置的维护应符合以下要求：1.定期清理接地装置周围的杂物，保证接地装置的正常工作；2.定期检查接地装置的接线和连接处是否有松动或腐蚀现象，如有，应及时加固或更换；3.定期检测接地装置的接地电阻，发现问题应及时处理；4.定期对接地装置进行外观检查，如有损坏或变形等情况，应及时修复或更换。

第十一条矿井保护接地装置的维护工作应由专职人员进行，维护记录应详细记录并保存，以备随时查阅。

第五章矿井保护接地装置的管理第十二条矿井保护接地装置的管理应符合以下要求：1.制定接地装置管理和维护的责任制，明确相关人员的职责和权限；2.建立矿井保护接地装置的档案，包括设计文件、验收文件、维护记录等，保存期限为矿井使用期限。

可编辑修改精选全文完整版煤矿井下接地保护一、主接地极的打设主、副水仓的主接地极，应采用面积不小于0.75㎡、厚度不小于5㎜的钢板。

接地母线采用截面积不小于50mm2不大于100mm2的镀锌铁线，或厚度不小于40mm截面不大于100mm2的扁铁。

二、局部接地极的打设埋设在巷道潮湿的局部接地极，应采取镀锌钢管。

钢管直径不得小于35mm，长度不得小于1.5m，钢管上至少钻20个直径不小于5mm的透孔。

钢管应垂直打入地面（偏差不得大于15°）或采用2根长度不小于1m、直径不小于25mm的镀锌钢管，每根钢管上应钻10个直径不小于5mm的孔，两钢管之间距离不小于5m。

并联后垂直埋设在潮湿的地方（偏差不得大于15°）。

镀锌钢管外露部分长度为100mm。

三、电气设备接地极的打设1、移动电气设备的接地，利用电缆的接地芯线实现的。

接地芯线的一端和电气设备进线装置内的接地端子相连接，另一端和电气设备出线装置的接地端子相连接。

连接时，使接地芯线比主芯线长一点，以免接地芯线承受机械拉力。

并将电气设备的外接地螺钉用不小于25mm2的铜线连接至接地排上。

（额定电压低于或等于127V的电器设备的接地线，可采用截面积不小于6mm2的裸铜线）接地排采用宽度不小于40mm、厚度不小于4mm的扁铁。

2、变电所低压馈电及照明综保、煤电钻综保的接地，除通过电缆的接地芯线与总接地网连接外，还必须设置辅助接地母线，其所有设备的外壳都要用独立的连接导线接到辅助接地母线上。

辅助接地母线还必须用接地导线与局部接地极连接。

四、其他接地1、接线盒的接地，应将接线盒上的外接地螺钉直接用接地导线（不小于25mm2的铜线）与局部接地极相连接。

2、超过三台及以上的五小电器，必须集中打设接地线。

3、铠装电缆的钢带、铅皮或屏蔽护套等必须有保护接地，及连接高压动力电缆的金属连接装置。

矿井保护接地装置管理制度第一章总则第一条为了做好矿井保护接地装置的管理工作，确保矿井运行期间的安全，保护员工的生命财产安全，制定本管理制度。

第二条本管理制度适用于各类矿井，在运行期间必须按照本制度进行保护接地装置的管理工作。

第三条矿井保护接地装置管理应遵循“安全第一，预防为主”的原则，合理布置和使用保护接地装置。

第二章保护接地装置的分类和要求第四条保护接地装置分为以下三类：正常接地、临时接地和寻地。

正常接地为矿井设备和系统的固定接地装置，用于确保设备和系统与大地的良好接触，有效地引导故障电流，以保护设备和人员免受电击等危险。

临时接地为突发情况下的临时接地装置，包括可移动的接地装置和电源的接地装置。

寻地为故障发生时，用于快速定位电源系统的地线的接地装置。

第五条保护接地装置应符合以下要求：（一）材料应具有良好的导电性能和耐腐蚀性能。

（二）结构应具有足够的强度和稳定性，能够适应矿井环境的特殊要求。

（三）使用期间应定期检测，确保其正常工作。

（四）安装合理，能够有效接触到大地，保证传导电流的安全性。

（五）保护接地装置的布置应符合电力设备的技术要求。

第三章保护接地装置的管理要求第六条各矿井应配备专职的保护接地装置管理人员，负责矿井保护接地装置的日常管理工作。

第七条保护接地装置管理人员应具备以下条件：（一）了解保护接地装置的安全知识，能够正确使用和维护保护接地装置。

（二）具备较强的技术能力，能够判断保护接地装置的使用效果。

（三）具备良好的管理能力和团队合作意识，能够协调各方面的工作。

第八条保护接地装置应根据工作需要定期进行检测和维护，确保其正常工作。

第九条保护接地装置的检测和维护工作应具备以下要求：（一）定期进行检查，及时发现和排除故障。

（二）按照规定的检测方法和周期进行检测，如有异常应及时处理。

（三）维护记录应详细记录检测和维护的情况，包括时间、地点、人员、检测结果等。

第十条保护接地装置的故障应及时处理，具体处理流程和措施应根据实际情况进行制定。

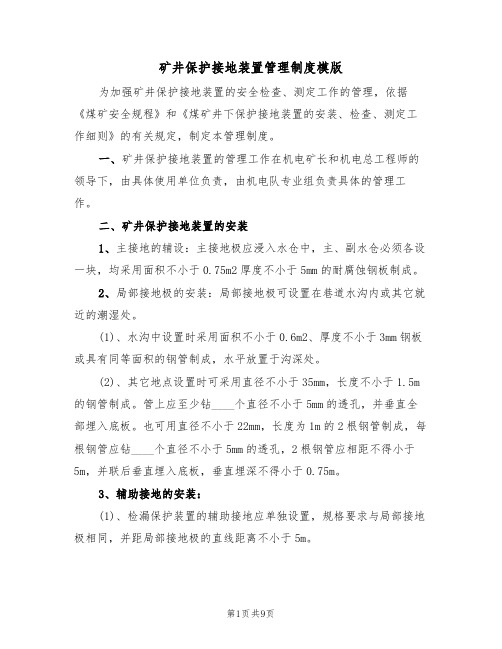

矿井保护接地装置管理制度模版为加强矿井保护接地装置的安全检查、测定工作的管理，依据《煤矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细则》的有关规定，制定本管理制度。

一、矿井保护接地装置的管理工作在机电矿长和机电总工程师的领导下，由具体使用单位负责，由机电队专业组负责具体的管理工作。

二、矿井保护接地装置的安装1、主接地的辅设：主接地极应浸入水仓中，主、副水仓必须各设一块，均采用面积不小于0.75m2厚度不小于5mm的耐腐蚀钢板制成。

2、局部接地极的安装：局部接地极可设置在巷道水沟内或其它就近的潮湿处。

(1)、水沟中设置时采用面积不小于0.6m2、厚度不小于3mm钢板或具有同等面积的钢管制成，水平放置于沟深处。

(2)、其它地点设置时可采用直径不小于35mm，长度不小于1.5m 的钢管制成。

管上应至少钻____个直径不小于5mm的透孔，并垂直全部埋入底板。

也可用直径不小于22mm，长度为1m的2根钢管制成，每根钢管应钻____个直径不小于5mm的透孔，2根钢管应相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

3、辅助接地的安装：(1)、检漏保护装置的辅助接地应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。

(2)、煤(岩)电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm，长度不小于500mm的钢管垂直埋设。

4、接地线的连接：(1)、连接主接地极的接地母线，应采用截面不小于50mm2的铜线或截面不小于100mm2的镀锌铁线或厚度不小于4mm截面不小于100mm2的扁钢。

(2)、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面积不小于25mm2的铜线或截面不小于50mm2的镀锌铁线或厚度不小于4mm截面不小于50mm2的扁钢。

(3)、额定电压低于或等于127V的电气设备的接地导线、连接导线可采用截面积不小于6mm2的裸铜线。

矿井保护接地装置管理制度范本一、目的和适用范围本管理制度的目的是规范矿井保护接地装置的管理，确保矿井设备接地正常运行，保障矿井安全生产。

适用于矿井中的保护接地装置的安装、检查、维护和管理工作。

二、术语和定义1. 保护接地装置：指用于将电气设备与地面接地连接的装置，以确保电气设备的正常运行和人身安全。

2. 矿井设备：指在矿井内使用的电气设备，包括供电设备、传动设备、通风设备等。

三、管理责任1. 矿井的管理人应对矿井保护接地装置的管理工作负责，并组织相关人员进行培训，确保其具备必要的专业知识和技能。

2. 运维部门负责保护接地装置的安装、检查、维护和管理工作，并定期进行检查和测试，确保其可靠性和有效性。

四、安装要求1. 保护接地装置的安装应符合国家相关标准和规范要求，安装位置应合理选择，便于检查和维护。

2. 保护接地装置的接地体应采用具有良好导电性能的金属材料，并确保与地面的接触良好。

五、检查和维护1. 运维部门应定期对保护接地装置进行检查，确保其正常工作。

检查内容包括接地体的连接情况、接地电阻的测量等。

2. 如果发现保护接地装置存在故障或损坏，应及时进行维修或更换。

维修过程中，应采取适当的措施确保工作人员的安全。

六、测试和记录1. 运维部门应定期对保护接地装置进行测试，以确保其接地电阻符合标准要求。

测试结果应及时记录并保存。

2. 检测记录应包括测试日期、测试人员、测试结果等信息。

异常情况和处理措施也应记录在案。

七、培训和教育1. 矿井管理人应组织相关人员参加保护接地装置的培训和教育，以提高他们的安全意识和管理水平。

2. 运维人员应定期参加相关知识和技能培训，以不断提升其维护保养能力。

3. 对新员工应进行入职培训，让其了解保护接地装置的相关知识和要求。

八、纪律和处罚1. 任何单位和个人不得违反本管理制度的规定，对违规行为应追究相应责任并进行纪律处罚。

2. 对于严重违反保护接地装置管理规定，造成安全事故的，依法追究刑事责任，并进行相关赔偿。

矿井保护接地装置管理制度为加强矿井保护接地装置的安全检查、测定工作的管理，依据《煤矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细则》的有关规定，制定本管理制度。

一、矿井保护接地装置的管理工作在机电矿长和机电总工程师的领导下，由具体使用单位负责，由机电队专业组负责具体的管理工作。

二、矿井保护接地装置的安装1、主接地的辅设：主接地极应浸入水仓中，主、副水仓必须各设一块，均采用面积不小于0.75m2厚度不小于5mm的耐腐蚀钢板制成。

2、局部接地极的安装：局部接地极可设置在巷道水沟内或其它就近的潮湿处。

（1）、水沟中设置时采用面积不小于0.6m2、厚度不小于3mm钢板或具有同等面积的钢管制成，水平放置于沟深处。

（2）、其它地点设置时可采用直径不小于35mm，长度不小于1.5m的钢管制成。

管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板。

也可用直径不小于22mm，长度为1m的2根钢管制成，每根钢管应钻10个直径不小于5mm的透孔，2根钢管应相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

3、辅助接地的安装：（1）、检漏保护装置的辅助接地应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。

（2）、煤（岩）电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm，长度不小于500mm的钢管垂直埋设。

4、接地线的连接：（1）、连接主接地极的接地母线，应采用截面不小于50mm2的铜线或截面不小于100mm2的镀锌铁线或厚度不小于4mm截面不小于100mm2的扁钢。

（2）、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面积不小于25mm2的铜线或截面不小于50mm2的镀锌铁线或厚度不小于4mm截面不小于50mm2的扁钢。

（3）、额定电压低于或等于127V的电气设备的接地导线、连接导线可采用截面积不小于6mm2的裸铜线。

矿井保护接地装置管理制度范本一、目的和适用范围本管理制度的目的是规范矿井保护接地装置的管理，确保矿井设备接地正常运行，保障矿井安全生产。

适用于矿井中的保护接地装置的安装、检查、维护和管理工作。

二、术语和定义1. 保护接地装置：指用于将电气设备与地面接地连接的装置，以确保电气设备的正常运行和人身安全。

2. 矿井设备：指在矿井内使用的电气设备，包括供电设备、传动设备、通风设备等。

三、管理责任1. 矿井的管理人应对矿井保护接地装置的管理工作负责，并组织相关人员进行培训，确保其具备必要的专业知识和技能。

2. 运维部门负责保护接地装置的安装、检查、维护和管理工作，并定期进行检查和测试，确保其可靠性和有效性。

四、安装要求1. 保护接地装置的安装应符合国家相关标准和规范要求，安装位置应合理选择，便于检查和维护。

2. 保护接地装置的接地体应采用具有良好导电性能的金属材料，并确保与地面的接触良好。

五、检查和维护1. 运维部门应定期对保护接地装置进行检查，确保其正常工作。

检查内容包括接地体的连接情况、接地电阻的测量等。

2. 如果发现保护接地装置存在故障或损坏，应及时进行维修或更换。

维修过程中，应采取适当的措施确保工作人员的安全。

六、测试和记录1. 运维部门应定期对保护接地装置进行测试，以确保其接地电阻符合标准要求。

测试结果应及时记录并保存。

2. 检测记录应包括测试日期、测试人员、测试结果等信息。

异常情况和处理措施也应记录在案。

七、培训和教育1. 矿井管理人应组织相关人员参加保护接地装置的培训和教育，以提高他们的安全意识和管理水平。

2. 运维人员应定期参加相关知识和技能培训，以不断提升其维护保养能力。

3. 对新员工应进行入职培训，让其了解保护接地装置的相关知识和要求。

八、纪律和处罚1. 任何单位和个人不得违反本管理制度的规定，对违规行为应追究相应责任并进行纪律处罚。

2. 对于严重违反保护接地装置管理规定，造成安全事故的，依法追究刑事责任，并进行相关赔偿。

井下接地保护管理制度1. 简介井下接地保护是煤矿安全生产中非常重要的环节，它是防止电气事故发生和保障电力设备安全运行的关键措施。

为了保障矿井安全生产，各煤矿必须建立一套有效的井下接地保护管理制度，明确安全管理职责和管理规程，防范和控制风险。

本文将探讨井下接地保护管理制度的内容和实施方法，帮助煤矿制定可行的管理方案，提高井下接地保护的有效性和安全性。

2. 管理制度的主要内容2.1 安全管理职责井下接地保护工作是煤矿生产安全的重要组成部分，必须树立安全第一的观念，明确各级管理人员的职责，建立科学化的管理制度，确保安全生产。

在管理制度中，应当规定以下管理职责：•矿长应当对本煤矿井下接地保护工作负总责，并对管理制度的实施负直接责任；•安全管理部门应当负责制定井下接地保护的管理规程、培训和技术指导工作；•负责井下接地保护的技术人员应当具备相关的资格和技能，定期对井下接地保护进行检查和测试，并及时处理井下接地故障；•所有工作人员应当接受必要的培训和考核，熟悉井下接地保护管理制度，掌握井下接地保护的基本知识，认真履行自己的安全生产职责。

2.2 井下接地保护的管理规程井下接地保护的管理规程是煤矿制定井下接地保护管理制度的重要组成部分。

它应当细化安全管理职责，详细规定井下接地保护的实施方案、管理要求、技术要求、操作规程和应急处理措施等内容，以确保井下接地保护的有效性和安全性。

在管理规程中，应当规定以下内容：•井下接地保护原理及其作用；•接地电阻的检测方法、要求和时间；•接地电阻过大或不平衡的处理方法；•井下接地保护装置的维护保养和检修；•定期组织演练和应急处理措施；•井下接地保护管理的考核和奖惩制度；•省内、省外参煤企业跨界井下接地保护网络协调与管理。

2.3 井下接地保护技术要求井下接地保护技术是井下接地保护的重要组成部分，它直接关系到井下电气设备的安全运行和生产安全稳定性。

在管理制度中，应当规定以下技术要求：•接地电位的要求：接地电位应当符合国家和行业标准的要求，一般不高于50V；•接地电阻的要求：井下设备、矿用电缆和其他电气设备的接地电阻应当符合标准的要求，一般不大于4Ω；•接地电阻检测的要求：必须经过严格检测，并按照规定时间进行巡视和检测；•接地方式和接线要求：应当按照标准合理地选择接地方式和接线方式，并使用可靠的接线设备。
