隔离开关类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。
户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关（singlecolumn disconnector)、双柱式隔离开关（doublecolumn disconnector)、三柱式隔离开关（threecolumn disconnector)。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

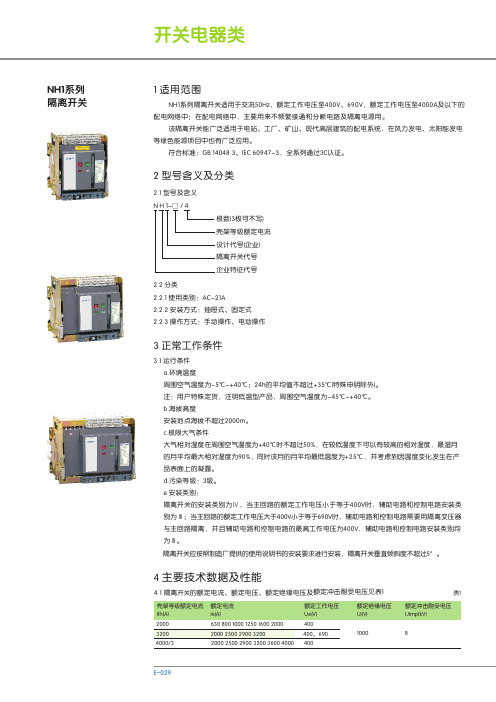

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修局部与带电局部脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一局部。
用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。
刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动局部（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。
高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关隔离开关推荐：民熔GW92常见高压隔离开关型号CR 中心断口隔离开关（26kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（26kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（26kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（26kV）YR 单柱单臂垂直伸缩式隔离开关（26kV~550kV）应用配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电局部隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则与上述相反。
GW1-27.5系列户外交流高压隔离开关1. 概述1.1 用途及特点GW1-27.5 系列型户外交流高压隔离开关（以下称隔离开关）是专为电气化铁路研制的单极、双极高压隔离开关。
该产品适用于额定频率为50Hz、额定电压为27.5kV 的电气化铁路牵引供电系统，是供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用，也可用于分、合很小的电容电流和电感电流。
1.2 型号说明GW1 - 2×27. 5 D/ 1250 GY1.3 使用环境条件海拔高度：不超过1000m；超过1000 米时额定绝缘水平值按GB11022-2011 的2.3.2 规定修正。
环境温度：-30℃～+45℃；风速：不超过35m/s；地震裂度：不超过8 度；覆冰厚度：不大于10 ㎜；污秽等级：Ⅳ级（依用户要求）；1.4 本公司对文中描述保留解释权本产品在不断改进中，恕不再通知用户。
2. 主要技术规格和技术参数本系列隔离开关满足GB1985-2004《高压交流隔离开关和接地开关》、TB/T3150-2007《电气化铁路高压交流隔离开关和接地开关》等标准规定的各项要求。
主要技术规格和技术参数见下表：表1 主要技术规格和技术参数1:/注2: 超过1000 米时的额定绝缘水平值按GB11022-2011 的2.3.2 规定修正。
3．设计及结构3.1 隔离开关设计本系列户外隔离开关是垂直开启结构（详见图 1），图 1 为单极隔离开关，图 2 为双极隔离开关1. 接线端子2.支撑轴柱绝缘子 7. 底座槽钢图 1单极隔离开关示意图3.导电臂 8.长拐臂4.拉杆绝缘子5.接线端子固定块6.支1. 静触头接线板2. 导电臂3. 触指接线板4. 支柱绝缘子5. 支撑绝缘子6. 底座7. 活节螺栓8. 连杆9. 主轴 10. 主拐臂 11. 轴拐臂 12. 扭力杆 13. 销子 14. 吊装环图 2 双极隔离开关示意图本系列隔离开关的主要组成部件如图 1 所示，由槽钢焊接而成的底座结实稳 固，支柱绝缘子牢固的安装在基座上，一对由全铜材制成的触指导电臂和触头装 置在支柱绝缘子顶端。
