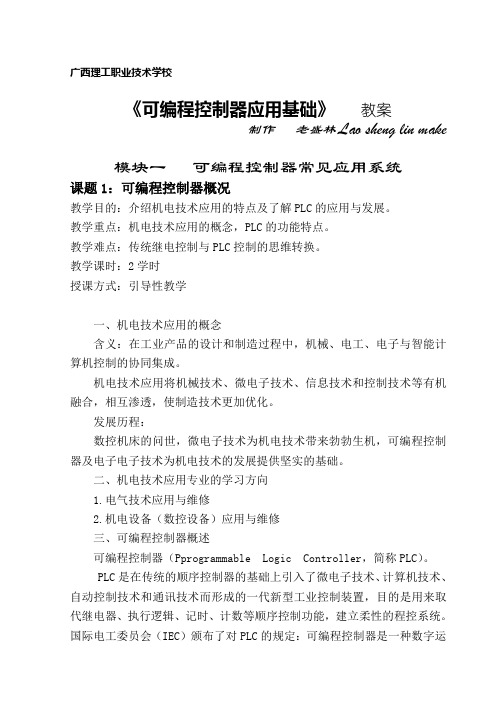

广西理工职业技术学校《可编程控制器应用基础》教案制作老盛林Lao sheng lin make模块一可编程控制器常见应用系统课题1：可编程控制器概况教学目的：介绍机电技术应用的特点及了解PLC的应用与发展。
教学重点：机电技术应用的概念，PLC的功能特点。
教学难点：传统继电控制与PLC控制的思维转换。
教学课时：2学时授课方式：引导性教学一、机电技术应用的概念含义：在工业产品的设计和制造过程中，机械、电工、电子与智能计算机控制的协同集成。
机电技术应用将机械技术、微电子技术、信息技术和控制技术等有机融合，相互渗透，使制造技术更加优化。
发展历程：数控机床的问世，微电子技术为机电技术带来勃勃生机，可编程控制器及电子电子技术为机电技术的发展提供坚实的基础。

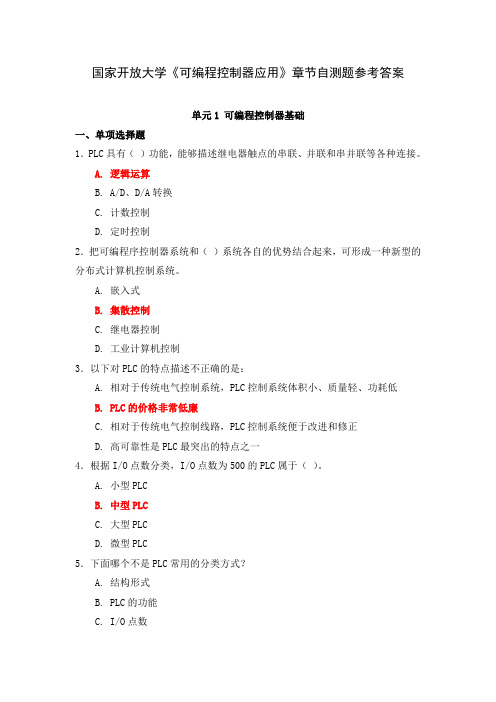

二、机电技术应用专业的学习方向1.电气技术应用与维修2.机电设备（数控设备）应用与维修三、可编程控制器概述可编程控制器（Pprogrammable Logic Controller，简称PLC）。
PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置，目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能，建立柔性的程控系统。
国际电工委员会（IEC）颁布了对PLC的规定：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。
可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
可以预料：在工业控制领域中，PLC控制技术的应用必将形成世界潮流PLC程序既有生产厂家的系统程序，又有用户自己开发的应用程序，系统程序提供运行平台，同时，还为PLC程序可靠运行及信息与信息转换进行必要的公共处理。
广东轻工职业技术学院《可编程控制器技术及应用》训练项目任务书专业班级：机电10 班学号：学生姓名：指导教师：教研室主任：机电工程系机电教研室2011年3月训练项目1：气缸的伸出与缩回-GX软件的使用和PLC程序的编写与下载一、训练课时：2课时二、项目要求1．第一站机械手站机械原点：送料气缸缩回。
复位：送料气缸不在机械缩回位置，按复位按钮，系统回原点。
运行：按启动按钮，送料气缸伸出。
停止：在系统运行时按下按停止按钮，送料气缸缩回。
地址：停止X0，启动按钮X1，复位按钮X2，送料气缸伸出Y0.2．第二站分拣站：机械原点：推料气缸缩回。
复位：推料气缸不在缩回位置，按复位按钮，系统回原点。
运行：按启动按钮，推料气缸伸出。
停止：在系统运行时按下按停止按钮，推料气缸缩回。
地址：停止X0，启动按钮X1，复位按钮X2，送料气缸伸出Y22.训练项目2：进料装置的连续进料-定时器和计数器的综合应用一、训练课时：2课时二、项目要求1．第一站机械原点：送料气缸缩回。
复位：送料气缸不在缩回位置，按复位按钮，系统回原点。
运行：按启动按钮，2秒钟后，送料气缸伸出，推出一个工件，3秒钟后缩回；2秒钟后，推料气缸伸出，再推出一个工件，依次工作，直到推出三个工件后，气缸缩回后，不再运动，停止。
停止：在系统运行时按下按停止按钮，送料气缸缩回。
地址：启动按钮X1，停止按钮X0，复位按钮X2，送料气缸伸出Y0.灯显示：启动期间，灯Y17亮，Y16灭；停止期间，灯Y16亮，Y17灭3．第二站：机械原点：推料气缸缩回。
复位：推料气缸不在缩回位置，按复位按钮，系统回原点。
运行：按启动按钮，2秒钟后，推料气缸伸出，推出一个工件，3秒钟后缩回；2秒钟后，推料气缸伸出，再推出一个工件，依次工作，直到推出三个工件后，气缸缩回后，不再运动，停止。
停止：在系统运行时按下按停止按钮，送料气缸缩回。
地址：启动按钮X1，停止按钮X0，复位按钮X2，推料气缸伸出Y22.灯显示：启动期间，灯Y7亮，Y6灭；停止期间，灯Y6亮，Y7灭-单流程顺序动作程序的编写一、训练课时：4课时二、项目要求1.第一站机械原点：接料座有料，传送机械手上升、后缩、向左转、夹指松开复位：送气、送电，工作站处于机械原点状态。
国家开放大学《可编程控制器应用实训》
一平台在线形考
形考任务3 答案
说明：资料整理于2024年10月16日；适用于2024秋期国家开放大学专科学员一平台在线形考考试。
可编程控制器应用实训形考任务三
实验目的：通过使用PLC的指令编程，并通过编程软件进行程序的编制、编译、调试相关的组态等工作，使学生掌握各类PLC指令的应用。
实验要求：1．根据功能控制要求，编写PLC程序，并通过编程软件进行程序的编制、编译、调试相关的组态等工作；
2．同一班级中，可按照个人或小组在指导教师的指导下进行选题。
实训内容
1.1 FX系列PLC简介
（1）FX系列PLC特点
FX系列可编程控制器是当前国内外新型的具有特色和代表性的微型PLC。
它由日本三菱电机公司研制开发的。
FX系列PLC基于“基本功能、高速处理、便于使用”的研发理念，使其具有数据传送与比较、四则运算与逻辑循环与移动等应用系统。
除此之外，还具有输入输出刷新、中断、高速计数器比较指令、高速脉冲输出等高速处理指令，以及在SFC控制方面，将机械控制的标准动作封装化的状态初始化指令等，使功能大大增强。
（2）FX系列PLC型号的含义
FX系列可编程控制器型号格式如图所示：
（3）硬件简介
①、上端子排
②、下端子排
③、串口
④、拨动开关
（4）FX系列PLC主要性能指标
200。
2021年国开电大《可编程控制器应用实训》形考任务一形考任务一PLC的安装配线实训报告一、实训目的PLC中文称可编程序控制器，是一种用于自动化实时控制的数位逻辑控制器，广泛应用于目前的工业控制领域。
它主要是替代继电接触器控制系统完成顺序控制，虽然也采用了计算机的设计思想，实际上只能进行逻辑运算，主要应用于开关量的逻辑控制，因此也称为可编程序逻辑控制器。
PLC是基于微计算机技术、自动控制技术、通信技术发展起来的现代工业控制装置，随着电子技术的发展，PLC的功能也不断提升，在各领域的生产过程中也得到了越来越广泛的应用。
因此，为了能够体验与了解现代自动控制工业的魅力，同时提升我们自己的认识与知识水平，我们开始学习和了解了PLC的应用与入门编写，用PLC来尝试实现一些简单的功能。
二、实训设备1.PLC控制屏2.PLC实验台3.实验室PLC模块（SIMATIC S7-300）4.实验室网络三、实训准备PLC实质上是工业计算机，是计算机技术与传统继电接触器控制器技术相结合的物，只不过比一般的计算机具有更强的与工业过程相连接的接口和更直接的适用工业控制要求的编程语言。
（一）PLC的结构从硬件结构上看，PLC主要由中央处理单元（CPU）、存储器（ROM/RAM）、输入输出接口、电源、扩展接口和编程器等外部设备接口组成。
如图所示。
（1）CPU是PLC的核心，一切逻辑运算及判断都是由其完成的，并控制所有其它部件的操作。
内部存储器有两类：一类是系统程序存储器，另一类是用户程序及数据存储器。
系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序。
系统程序已由厂家固定，用户不能更改。
用户程序及数据存储器RAM，主要存放用户编制的应用程序及各种暂存数据、中间结果。
（2）输入及输出单元即输入输出模块，I/O模块，输入单元用于接收输入设备的控制信号。
输出单元用于将经主机处理过的结果通过输出电路去驱动输出设备。
I/O扩展接口用于将扩充外部输入/输出端子数扩展单元与基本单元联接在一起。
XXX《可编程控制器应用实训》形考任务
1(实训一)参考答案
和PLC主机安装
根据实训单位提供的电气图纸和PLC安装说明书，进行布线安装和PLC主机的安装。
确保布线无误，PLC主机安装牢固稳定。
步骤三：PLC应用程序的编写和下载
根据实训要求，选择典型PLC并编写相应的应用程序。
通过编程软件将程序下载到PLC主机中，进行测试和调试。
确保程序能够正常运行。
步骤四：实际应用测试
将PLC与实际设备进行连接，进行实际应用测试。
测试过程中需要注意安全事项，确保测试结果准确可靠。
五、实训心得
通过本次实训，我深入了解了PLC的机型、配置、功能及主要技术性能指标等基础知识。
同时，也掌握了PLC应用程序的编写和下载方法，以及PLC的安装配线和实际应用测试方法。
这些知识和技能对我未来的工作和研究都具有重要意义。
根据板前线槽布线的操作工艺，我们需要按照
“CPU226AC/DC/继电器的端子连接图”进行布线安装。
在接线
的过程中，需要特别注意PLC端子的接线，应该使用别径压
端子进行接线。
最后的步骤是试车和交付。
在试车之前，我们需要确保所有的线路都已经连接好，并且没有任何的松动或者接触不良的情况。
如果发现了这样的问题，需要及时进行修复。
在试车的过程中，我们需要注意观察PLC的指示灯和其他相关的设备，确保所有的设备都能够正常运行。
如果发现了任何问题，需要及时进行排查和修复。
最后，完成试车之后，我们需要将设备交付给客户，并且进行相关的培训和指导，确保客户能够熟练地使用这些设备。
