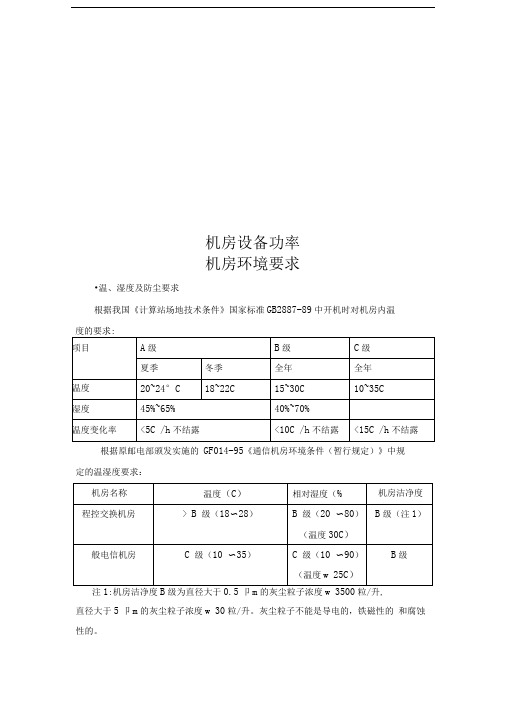

机房设备功率机房环境要求•温、湿度及防尘要求根据我国《计算站场地技术条件》国家标准GB2887-89中开机时对机房内温根据原邮电部颁发实施的GF014-95《通信机房环境条件（暂行规定）》中规定的温湿度要求：注1:机房洁净度B级为直径大于0.5卩m的灰尘粒子浓度w 3500粒/升,直径大于5卩m的灰尘粒子浓度w 30粒/升。
灰尘粒子不能是导电的，铁磁性的和腐蚀性的。
在本方案中，计算机主机设备工作环境要求：温度10C至35 C湿度10%- 90%温度变化率<15C /h不结露终端工作环境要求：温度—10C至40C湿度10%- 90%•电源与防雷要求计算机设备供配电系统提供的质量好坏直接影响着计算机系统的稳定性和可靠性。
GB2887-89《计算站场地技术条件》中对电压变动、频率变化、波形失在本方案中，计算机主机设备电源要求：电源AC22吐10% 50~60Hz终端电源要求：电源AC22吐10% 50~60Hz•机房地面负荷地面负荷（压强）=（机柜重量+设备重量）/机柜底面积负荷应不小于450Kg/m2UPS承重要求负荷不小于700 Kg/m2。
防火、防尘、防震及其他要求机房防火要求应符合邮电部、公安部联合发布的YD5002-94《邮电建筑防火设计标准》及GB50045-95《高层民用建筑设计防火规范》中“一类民用建筑设计防火规定”。
机房注重搞好消防设施，安装的火灾自动检测和告警装置及配备的灭火装置始终完好、正常。
机房内应无爆炸、导电、电磁的尘埃、无腐蚀金属、破坏绝缘的气体。
变电站和其他电源机房门窗、地槽、孔洞及线管等所采取防止小动物进入室内的措施完好。
在地震区的通信局（站），电源设备安装所采取的抗震加固措施完好。
•机柜要求采用19英寸标准网络机柜，机柜高度为42U,机柜深度1000mm机柜采用全钢材料，总重150kg，承重为1000kg.机柜。
1、机柜占地空间表5-042、机柜安装1）调整机柜螺丝，使各侧板间缝隙最小。
一．常用民用建筑用电设备需用系数及功率因数序用电设备需用系数K X功率因数COSфtgф备注号1 风机、空调器0.7~0.8 0.8 0.752 恒温空调器0.6~0.7 0.95 0.333 集中式电热器 1 1 04 分散式电热器0.75~0.0.95 1 05 小型电热器0.3~0.5 0.95 0.336 各种水泵0.6~0.8 0.8 0.757 电梯（交流）0.18~0.5 0.5~0.6 1.73~1.338 锅炉房用电0.85~0.9 0.8~0.9 0.75~0.489 洗衣房动力0.3~0.5 0.7~0.9 1.02~0.4810 电子计算机房0.6~0.7 0.8 0.7511 电话交换机0.75~0.85 0.8 0.7512 客房照明0.35~0.45 0.9 0.4813 其它普通照明0.5~0.70 0.6~0.9 1.33~0.4814 冷水机组、泵0.65~0.75 0.8 0.7515 电梯0.18~0.5 0.5 1.7316 洗衣机0.3~0.35 0.7 1.0217 厨房设备0.35~0.45 0.75 0.88二．照明用电设备需用系数K X序建筑类别需用系数K X备注号1 办公楼0.7~.0.82 设计室0.9~0.953 科研楼0.8~0.94 仓库0.5~0.75 锅炉房0.96 托儿所、幼儿园0.8~0.97 综合商业服务楼0.75~0.858 集体宿舍0.6~0.89 医院0.510 食堂、餐厅0.8~0911 商店0.85~0.912 学校0.6~0.713 展览馆0.7~0.814 旅馆0.6~0.7三．需用系数及自然功率因数序号负荷名称规模（台数）需用系数K X功率因数COSф备注1 照明面积＜500㎡1~0.9 0.9~1 含插座容量，荧光灯就地补偿或电子镇流器500㎡~3000㎡0.9~0.7 0.93000㎡~15000㎡0.75~0.55 0.9＞15000㎡0.6~0.4 0.9商场照明0.9~0.7 0.92 冷冻机房锅炉房1~3台0.9~0.70.8~0.85＞3台0.7~0.63 热力站、水泵房、通风机1~5台0.75~0.80.8~0.85= ＞5台0.8~0.64 电梯交流梯0.18~0.220.5~0.6 直流梯0.85 洗衣机房、厨房≤100kW 0.4~0.5 0.9＞100kW 0.3~0.4 0.8~0.97 分体空调4~10台0.8~0.6 0.8 10~50台0.6~0.4 0.8 50台以上0.4~0.3 0.88 舞台照明＜200 kW 0.35~0.450.9~1＞200 kW 0.6~0.42.一般动力设备3台以下时，需用系数取值K X =1，插座容量比例较大时，K X可适当选择偏小些。
一．常用民用建筑用电设备需用系数及功率因数序用电设备需用系数K X功率因数COSфtgф备注号1 风机、空调器0.7~0.8 0.8 0.752 恒温空调器0.6~0.7 0.95 0.333 集中式电热器 1 1 04 分散式电热器0.75~0.0.95 1 05 小型电热器0.3~0.5 0.95 0.336 各种水泵0.6~0.8 0.8 0.757 电梯（交流）0.18~0.5 0.5~0.6 1.73~1.338 锅炉房用电0.85~0.9 0.8~0.9 0.75~0.489 洗衣房动力0.3~0.5 0.7~0.9 1.02~0.4810 电子计算机房0.6~0.7 0.8 0.7511 电话交换机0.75~0.85 0.8 0.7512 客房照明0.35~0.45 0.9 0.4813 其它普通照明0.5~0.70 0.6~0.9 1.33~0.4814 冷水机组、泵0.65~0.75 0.8 0.7515 电梯0.18~0.5 0.5 1.7316 洗衣机0.3~0.35 0.7 1.0217 厨房设备0.35~0.45 0.75 0.88二．照明用电设备需用系数K X序建筑类别需用系数K X备注号1 办公楼0.7~.0.82 设计室0.9~0.953 科研楼0.8~0.94 仓库0.5~0.75 锅炉房0.96 托儿所、幼儿园0.8~0.97 综合商业服务楼0.75~0.858 集体宿舍0.6~0.89 医院0.510 食堂、餐厅0.8~0911 商店0.85~0.912 学校0.6~0.713 展览馆0.7~0.814 旅馆0.6~0.7三．需用系数及自然功率因数序号负荷名称规模（台数）需用系数K X功率因数COSф备注1 照明面积＜500㎡1~0.9 0.9~1 含插座容量，荧光灯就地补偿或电子镇流器500㎡~3000㎡0.9~0.7 0.93000㎡~15000㎡0.75~0.55 0.9＞15000㎡0.6~0.4 0.9商场照明0.9~0.7 0.92 冷冻机房锅炉房1~3台0.9~0.70.8~0.85＞3台0.7~0.63 热力站、水泵房、通风机1~5台0.75~0.80.8~0.85= ＞5台0.8~0.64 电梯交流梯0.18~0.220.5~0.6 直流梯0.85 洗衣机房、厨房≤100kW 0.4~0.5 0.9＞100kW 0.3~0.4 0.8~0.97 分体空调4~10台0.8~0.6 0.8 10~50台0.6~0.4 0.8 50台以上0.4~0.3 0.88 舞台照明＜200 kW 0.35~0.450.9~1＞200 kW 0.6~0.42.一般动力设备3台以下时，需用系数取值K X =1，插座容量比例较大时，K X可适当选择偏小些。
计算机信息中心机房建设标准前言随着信息化的不断推进以及软硬件技术的发展，我们的生活越来越离不开信息技术。
而对于信息传递的载体以及传输中心来说，计算机信息中心的建设以及维护是其中至关重要的一环。
计算机信息中心机房和设备间（以下统称机房）是放置各种硬件设备的场所，特别是中心机房存有关键设备，其内部设施和环境的安全直接影响到设备的稳定运行和寿命，而且维护点较多，需要给予特殊、充分的重视。
信息中心目前主要存在三大类机房：中心机房、设备间、其他设备间。
大型信息中心还有可能将中心机房分为：数据中心、网络中心和管理（运行）中心，但在建设规格上还应按照这三类机房来设计。
针对不同的机房，基本要求也有高低之分：中心机房主要用于数据存储、网络运行和运维管理，要严格遵从相关标准进行设计规划；设备间主要用于存放网络设备，最好遵从相关标准，但可根据设备情况灵活掌握；其他机房要按照各自功能分别进行设计规划，但 UPS、空调、防雷、空气净化、接地等是必须的配套设施。
机房设计建设应遵循的标准有：1.GB50174-93《电子计算机机房设计规范》2.GB/T2887-2000《电子计算机场地通用规范》3.GB9361-88《计算机站场地安全要求》4.GB50057-94《建筑物防雷设计规范》5.GB50054-95《低压配电设计规范》6.YD/T754-95《通讯机房静电防护通则》7.GB9175-88《环境电磁卫生标准》8.GB8702-88《电磁辐射防护规定》9.GB50265-97《气体灭火系统施工及验收规范》10.GBJ116-98《火灾自动报警系统设计规范》11.GB5004-95《建筑设计防火规范》12.GB50222-95《建筑内部装修设计防火规范(2001年局部修订)》13.GB50052-92《供配电系统设计规范》14.SJ/T10796-2001《防静电活动地板通用规范》15.SJ/T30003-93《电子计算机机房工程施工及验收规范》16.GB50243-97《通风与空调工程施工及验收规范》17.GB50303-2002《建筑电气工程施工质量验收规范》18.GB50325-2001《民用建筑工程室内环境污染控制规范》19.GBJ133-90《民用建筑照明设计标准》20.GB50168-92《电气装置安装工程电缆线路施工及验收规范》21.GB50057-94（公告24）《建筑物防雷设计规范（2000年局部修订）》22.GB50169-92《电气装置安装工程接地装置施工及验收规范》23.GB50052-95《供配电系统设计规范》24.其它相关的国家、行业及地方法规、规范、规定。
机房空调功率计算机房的空调功率计算是机房设计中非常重要的一项工作。
机房是一个密闭的环境，通常内部有大量的电子设备运行，产生大量的热量。
为了确保机房内的温度和湿度在合适的范围内，需配置适当的空调设备。
首先，我们需要了解机房的热负荷。
机房的热负荷主要包括两部分：一是设备本身的热负荷，即设备运行时产生的热量；二是机房的人员和照明所产生的热负荷。
设备本身的热负荷可以通过以下公式计算：Q1=∑(P×η)其中，Q1为设备本身热负荷（单位：W），P为各设备的额定功率（单位：W），η为设备的功率系数（通常取0.9）。
机房的人员和照明的热负荷可以通过以下公式计算：Q2=n×q其中，Q2为机房的人员和照明的热负荷（单位：W），n为机房内的人数，q为单个人员和照明的热负荷（通常取100-150W/m²）。
得到设备本身的热负荷和机房的人员和照明的热负荷后，两者相加即得到机房的总热负荷：Q=Q1+Q2机房冷却功率的计算公式如下：P=Q/COP其中，P为机房空调的功率（单位：W），COP为机房空调的性能系数（通常取2.5-3.5）。
在实际工程设计中，我们还需要考虑一些额外的因素，如机房的综合能效、冷却系统的效率等。
因此，以上计算只是初步的估算，具体的功率计算还需要结合实际情况进行。
在确定机房空调功率后，我们还需要选择合适的空调设备。
一般来说，机房空调设备应具备以下几个特点：1.能够提供足够的冷却能力，使机房内的温度保持在合适的范围内。
2.具备稳定可靠的性能，能长时间运行并保持稳定的温度。
3.具备高效节能的性能，能够尽可能地降低能耗并减少对环境的影响。
4.具备智能控制的功能，能够根据机房内的热负荷实时调节温度。
在选择空调设备时，我们还需要考虑机房的布局和空调的安装位置，以确保空调设备的冷风能够均匀地分布到机房各个角落。
总结起来，机房空调功率计算是机房设计中非常重要的环节。
通过合理计算机房的热负荷，并选择合适的空调设备，可以确保机房内的温度和湿度在合适的范围内，提供一个良好的工作环境。
机房的标准机房标准化机房介绍篇一网络实训室：网络实训室有机柜5台，50台电脑，若干路由器和交换机。
并安装了思科模拟器，VM虚拟机等软件。
可完成计算机网络的正常教学，如路由器、交换机的配置，操作系统的安装与配置。
可进行计算机网络管理员的培训。
网络综合布线室：网络综合布线的设备主要有工作区子系统，水平子系统，垂直子系统，网络配线架，若干常用工具，可掌握子系统的施工流程和方法，网络配线的步骤和相关工具的使用方法。
可进行子系统的布线、网络跳线的制作、网络配线和端接口等实验。
组装与维修室：组装与维修室有若干主机，主要的教学功能提供PC机的硬件识别、分拆、组装等实训操作，掌握PC机的组装技巧和方法，并了解故障的排查等功能。
1号机房：2号机房：3号机房：3号机房有电脑若干，主要安装了PS、建筑CAD、OFFICE等软件，主要的功能是完成计算机基础的教学、图像的处理及建筑制图。
可完成对应课程的相关实训。
4号机房：5号机房：6号机房：6号机房电脑若干，主要安装了CAD、Premiere，FLASH等软件，主要功能是完成图形的设计，影视制作、动画制作。
可完成对应课程的相关实训。
机房环境监控系统介绍篇二机房环境监控系统介绍一、概述机房环境监控系统是一个综合利用计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感技术等构成的计算机网络，提供的一种以计算机技术为基础、基于集中管理监控模式的自动化、智能化和高效率的技术手段，系统监控对象主要是机房动力和环境设备等设备（如：配电、UPS、空调、温湿度、漏水、烟雾、视频、门禁、消防系统等）。
二、机房环境监控的项目和内容1、配电系统主要对配电系统的三相相电压、相电流、线电压、线电流、有功、无功、频率、功率因数等参数和配电开关的状态监视进行监视。
当一些重要参数超过危险界限后进行报警。
2、UPS电源（包含直流电源）通过由UPS厂家提供的通讯协议及智能通讯接口对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，机房动力环境监控系统将自动报警。
2 机房装饰工程2。
1机房建设基本要求本项目中装饰工程包括数据机房装修及应用系统调试室办公区域的装修。
（1）机房耐火等级必须分别符合GBJ 45中规定的一级耐火等级要求。
（2）机房应设置火灾报警及消防设施，火灾报警及消防设施应符合相关安全规定要求.（3）机房装饰材料应选用非燃材料或难燃烧材料。
(4）机房的门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散指示标志。
（5）竖井洞口应采取防火措施,并在布线线槽、管安装完毕后封口.所有未使用的预留孔洞必须进行非永久性的防火封堵。
（6）机房内不得有多余水管及风管2。
2中心机房装饰装修需确保环境要求防湿保护：隔墙，天花板，地板及地板下空调，电缆管路空间均有防湿保护层或防湿防结露措施。
漏水保护：对于机房顶上楼层有水系管道或用水层面，机房设计考虑特殊防水防漏措施。
机房专用空调、给排水管、内墙与外窗之间的防水隔离带做防水处理，防水区域内有下水管。
保温吸音:对机房的墙面、天花、地板及地板下均采用高档的保温材料。
振动：在计算机系统停机条件下机房地板表面垂直和水平方向的振动加速值﹤500mm/s2。
2。
3吊顶机房不做吊顶.2.4墙面机房墙壁防静电、不起尘。
墙面防火等级不低于二级。
机房区域墙面内应做保温、防静电处理。
隔间钢板表面可开孔安装开关、插座；隔间内可敷设照明及通讯线路；机房空调系统，需考虑给排水预留孔。
空调室外机放置在四层平台中,需考虑预留线路进孔。
2.5地面机房区域内地面做防尘、防潮、防静电处理.空调区域需要设置地漏，地面向地漏处略有倾斜,地面需先安装保温层，上覆铝扣板或无纺布。
机房内需要有上水与下水设置,上水以25mm水管引入,水源侧装有阀门，水源不得位于机房内；下水以32mm水管引入,直角弯头向上密封,位置紧贴地面,上下水位置与空调低压管引入位置同侧.1）数据中心机房活荷载标准值8KN/㎡，UPS摆放区域活荷载标准值10KN/㎡；2)数据中心机房吊挂活荷载标准值1.2KN/㎡；3）独立的电池室活荷载标准值16KN/㎡；4）独立的钢瓶间活荷载标准值8KN/㎡.5）数据中心机房其他区域楼面负载无特殊要求；静电地板工程：采用B1级全钢600mm×600mm×35mm防静电无边活动地板.2.6门窗门高：各用房不低于2。
