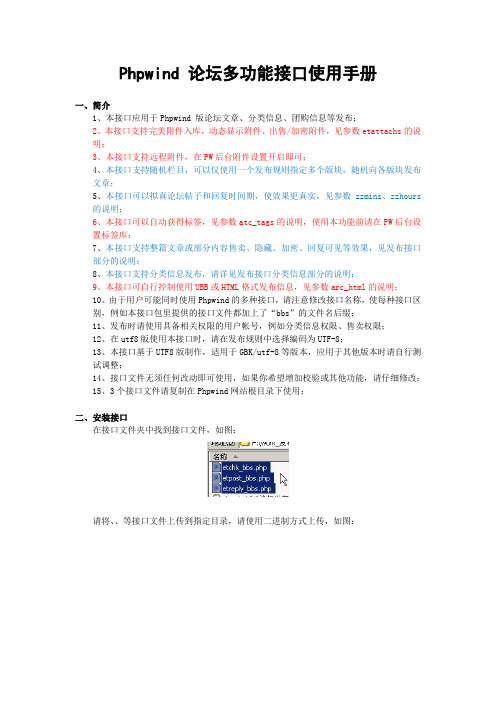

Phpwind 论坛多功能接口使用手册一、简介1、本接口应用于Phpwind 版论坛文章、分类信息、团购信息等发布;2、本接口支持完美附件入库,动态显示附件、出售/加密附件,见参数etattachs的说明;3、本接口支持远程附件,在PW后台附件设置开启即可;4、本接口支持随机栏目,可以仅使用一个发布规则指定多个版块,随机向各版块发布文章;5、本接口可以拟真论坛帖子和回复时间期,使效果更真实,见参数zzmins、zzhours的说明;6、本接口可以自动获得标签,见参数atc_tags的说明,使用本功能前请在PW后台设置标签库;7、本接口支持整篇文章或部分内容售卖、隐藏、加密、回复可见等效果,见发布接口部分的说明;8、本接口支持分类信息发布,请详见发布接口分类信息部分的说明;9、本接口可自行控制使用UBB或HTML格式发布信息,见参数arc_html的说明;10、由于用户可能同时使用Phpwind的多种接口,请注意修改接口名称,使每种接口区别,例如本接口包里提供的接口文件都加上了“bbs”的文件名后缀;11、发布时请使用具备相关权限的用户帐号,例如分类信息权限、售卖权限;12、在utf8版使用本接口时,请在发布规则中选择编码为UTF-8;13、本接口基于UTF8版制作,适用于GBK/utf-8等版本,应用于其他版本时请自行测试调整;14、接口文件无须任何改动即可使用,如果你希望增加校验或其他功能,请仔细修改;15、3个接口文件请复制在Phpwind网站根目录下使用;二、安装接口在接口文件夹中找到接口文件,如图:请将、、等接口文件上传到指定目录,请使用二进制方式上传,如图:三、配置发布规则1、将范例发布规则文本导入ET2发布配置,或使用软件内置发布规则范例,如图:2、将检查网址和发布网址、回复网址中的“您的网站”改为您要发布的网站网址,如图:3、在检查网址填上您要在其中检查文章是否重复的论坛版块ID,可以填多个,用英文逗号分隔,如果不限定版块,可以留空不填,如图:4、在参数取值页,填上您要发布的目标论坛版块ID,可以填多个,用英文逗号分隔,如图:打开论坛版块,可以在地址栏里查看版块ID,即FID的值:5、填上您的账号、密码,注意格式和账号权限,如图:6、可以选择是否使用UBB格式或HTML格式发布内容,如图:使用UBB格式时,参数arc_html应设为0;不使用UBB格式时,参数arc_html应设为1,如图:使用UBB格式可避免在编辑论坛帖子时像使用HTML格式时一样出现HTML代码;四、接口说明一、检查接口1、接口文件名,为保密,请自行修改文件名;2、本接口文件复制在网站根目录使用,如果目录名有变更,请自行对应;3、主要参数keyword 文章标题fid 论坛版块ID,用于限定本规则的检查版块,可以填写多个(英文逗号分隔),也可以为空,格式如fid=47,48,49;vercode 校验码,请自行设定,并在检查接口文件开始处修改$vercode 使其一致;4、发布配置-文章检查网址处,可以如下填写:注:使用大小写敏感的服务器的用户请注意网址大小写和网站文件一致5、接口文件无须任何改动即可使用,如果你希望增加校验或其他功能,请仔细修改;二、发布接口1、接口文件名,为保密,请自行修改文件名;2、本接口文件请复制在网站根目录下使用,为保密,请自行修改文件名;注:以下参数名后“=”号为示范取值而用,参数名本身不含“=”号;采集取值的参数项,请在发布规则-发布项中添加,如图:固定取值的参数,可以在发布规则-参数取值中设置,如图:3、基本参数pwuser 会员名参数名pwpwd 密码参数名atc_title 主题标题参数名atc_content 内容参数名;etattachs 文件列表发布参数名,可不填,不填则不启用附件入库:4、主要参数Fid 论坛版块ID,必填,可以填写多个(英文逗号分隔),格式如fid=37,38,39vercode 安全校验码,请自行设定,本项用以防止接口被他人利用,如果需要进行更多校验,请自行填加相关代码。

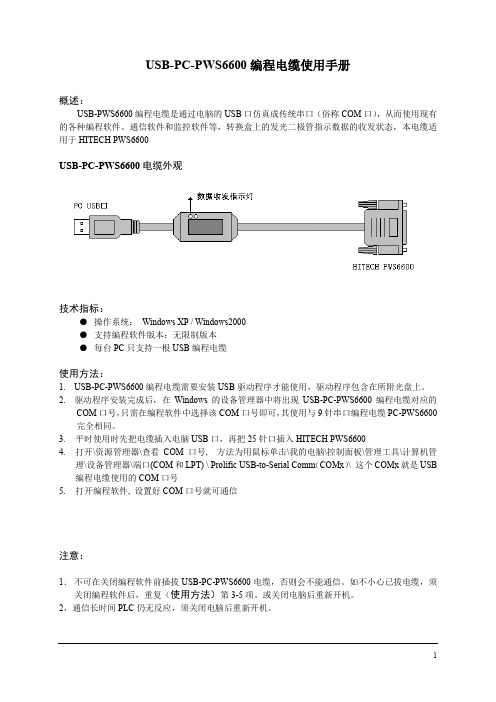

USB-PC-PWS6600编程电缆使用手册概述:USB-PWS6600编程电缆是通过电脑的USB口仿真成传统串口(俗称COM口),从而使用现有的各种编程软件、通信软件和监控软件等,转换盒上的发光二极管指示数据的收发状态,本电缆适用于HITECH PWS6600USB-PC-PWS6600电缆外观技术指标:●操作系统:Windows XP / Windows2000●支持编程软件版本:无限制版本●每台PC只支持一根USB编程电缆使用方法:1. USB-PC-PWS6600编程电缆需要安装USB驱动程序才能使用,驱动程序包含在所附光盘上。
2. 驱动程序安装完成后,在Windows的设备管理器中将出现USB-PC-PWS6600编程电缆对应的COM口号,只需在编程软件中选择该COM口号即可,其使用与9针串口编程电缆PC-PWS6600完全相同。
3.平时使用时先把电缆插入电脑USB口,再把25针口插入HITECH PWS66004.打开\资源管理器\查看COM口号, 方法为用鼠标单击\我的电脑\控制面板\管理工具\计算机管理\设备管理器\端口(COM和LPT) \ Prolific USB-to-Serial Comm(COMx)\ 这个COMx就是USB 编程电缆使用的COM口号5.打开编程软件, 设置好COM口号就可通信注意:1.不可在关闭编程软件前插拔USB-PC-PWS6600电缆,否则会不能通信。
如不小心已拔电缆,须关闭编程软件后,重复(使用方法)第3-5项。
或关闭电脑后重新开机。
2,通信长时间PLC仍无反应,须关闭电脑后重新开机。
USB-PC-PWS6600编程电缆驱动程序安装说明概述USB编程电缆是通过将电脑的USB口模拟成传统的串行口(通常为COM3),从而使编程软件通过USB-PC-PWS6600编程电缆与PWS6600系列进行通信。
功能●支持的操作系统Windows XP/ Windows2000●兼容USB V1.1 V2.0●波特率:300bps~1Mbps自动适应●每台PC只支持一根USB编程电缆系统要求请在使用USB编程电缆之前确认你的电脑是IBM PC兼容型并具备以下最低系统要求:●Intel兼容586DX4-100MHz中央处理器或更高●一个标准的USB接口(4-pin A型插座)驱动程序的安装驱动程序的安装非常简单,只需按提示进行即可,以Windows XP为例,按以下步骤进行:1、打开电脑主机,插入驱动程序光盘。
PW系列测试软件网口版安装使用说明1.PW系列测试软件网口版适用于通信接口采用网口的PW系列测试仪。
2.PW系列网口版测试仪的通信接口采用Ethernet(以太网)接口,接口标准为RJ45,数据线两端为RJ45插头(俗称水晶头),数据线可以是正接(两端插头一一对应)或反接(两端的1、2和3、6 对调),测试仪可以自动识别。
3.PW系列测试软件V2.34网口版可运行于win2000、winXP操作系统平台。
4.与PW系列网口版测试仪连接的计算机必须安装有100M以太网卡,没有网卡的计算机可以插入外插式网卡。
网卡应安装好操作系统兼容的或自带的驱动程序,运行正常。
已安装的网卡计算机应能正常登录internet。
5.网口版测试仪使用前应在计算机上先安装网口版软件 ,可采用光盘安装或网上下载安装。
安装方法和并口版、USB版软件相同。
6.软件安装完成后必须先正确设置计算机网口的IP地址。
与网口版测试仪连接的计算机网口的IP地址为192.168.1.*,前面三段的数值不能错,最后一段的数值可以是2~254(133除外)的任意值。
新产品出厂时已设置好,用户不需要设置即可直接使用。
用户如果自行安装软件,或者是因为登录互联网/局域网而修改了原来的IP地址设置,就必须重新设置IP地址。
设置计算机网口IP地址的方法有两种:一种为自动修改,利用我们提供的“更改IP地址运行程序”进行设置,在win2000或winXP桌面上鼠标左键点击“开始/所有程序/PowerAdvance(网口版)/ 更改IP地址运行程序”运行,执行后IP地址自动修改为192.168.1.188。
另一种为手动设置,方法如下:(1)在win2000或winXP桌面上鼠标左键点击“开始/控制面板/网络连接”(或用鼠标右键点击“网络邻居”图标,再用左键点击下拉菜单的“属性”),弹出“网络连接”提示窗如图1。
图1(2)用鼠标右键点击“本地连接”图标,弹出“本地连接”设置下拉菜单如图2图2(3)用鼠标左键点击“属性”,弹出“本地连接”属性提示窗如图3。
V 001.02 - JUNE 2021© COPYRIGHT 2021, NETAFIM™NO PARTS OF THIS PUBLICATION MAY BE REPRODUCED, STORED IN AN AUTOMATED DATA FILE OR MADE PUBLIC IN ANY FORM OR BY ANY MEANS, WHETHER ELECTRONIC, MECHANICAL, BY PHOTOCOPYING, RECORDING OR IN ANY OTHER MANNER WITHOUT PRIOR WRITTEN PERMISSION OF THE PUBLISHER.AL THOUGH NETAFIM™ TAKES THE GREATEST POSSIBLE CARE IN DESIGNING AND PRODUCING BOTH ITS PRODUCTS AND THE ASSOCIATED DOCUMENTATION, THEY MAY STILL INCLUDE FAUL TS.NETAFIM™ WILL NOT ACCEPT RESPONSIBILITY FOR DAMAGE RESUL TING FROM USE OF NETAFIM'S PRODUCTS OR USE OF THIS MANUAL.NETAFIM™ RESERVES THE RIGHT TO MAKE CHANGES AND IMPROVEMENTS TO ITS PRODUCTS AND/OR THE ASSOCIATED DOCUMENTATION WITHOUT PRIOR NOTICE.FOREIGN LANGUAGESIn the event that you are reading this manual in a language other than the English language, youacknowledge and agree that the English language version shall prevail in case of inconsistency orcontradiction in interpretation or translation.NetBow™Container Irrigation ArcAn innovative userfriendly containerirrigation multi-outlet drippingarc with highcloggingresistance andsuperb waterdistributionSpecs. & Recommendations• Compatible with 10-60 liters (2.5-15 gallon) containers, and in many cases even smaller containers, depending on the pot geometry.• Diameter: 120, 250 mm (5, 10 inches)• Dripping outlets: 4 and 8 respectively.The flow from each one of the dripping outlets is the hub dripper flow divided by the number of dripping outlets.• Minimum operating pressure: according to hub dripper definitions.• Maximum recommended pressure at the hub dripper inlet: 4.0 bar (58 PSI)• Flow of the hub dripper should be 2.0-8.0 l/h (0.53-2.11 GPH).If your required flow / pressure is out of this range, consult your Netafim™ local representative.NETBOW™ INSTALLATION MANUAL34 NETBOW™ INSTALLATION MANUALConnection optionsNetbow™ can be connected to different hub dripper - PCJ, PC, or UniRam™ with Dr. Zip™• When connected to a hub dripper, NetBow™ can deliver flow rate as low as ¼ l/h from each one of its4 or 8 dripping outlets, while maintaining sufficient velocity for self-cleaning.PCJon linePCon lineUniRam™with Dr. Zip™NetBow™ options of hub dripperInstallation• Cut a section of 3X5 mm diameter micro-tube at the required length to reach conveniently from the hub dripper to the NetBow™ inlet. Using SPE (soft polyethylene) micro-tube is recomended for ease of installation (pre-cut SPE micro-tube sections of the required length with the required assembly fittings can be ordered).• Connect it to the barb connector of the hub dripper. If the hub dripper is fitted with a Press-Fit outlet connector, use a Press-Fit to barb adapter (see available options on page 5).6 NETBOW™ INSTALLATION MANUALACPress-Fit plug incorporated in the NetBow™ under-side.NetBow™ models with foldable spikes• Extend the 5 foldable spikes on the NetBow™ underside6 different NetBow™ models are offered• 250mm/10" with insertable spikes;• 250mm/10" with foldable spikes;• 120mm/5" with foldable spikes,each with barb or Press-Fit connector(See Product order data on page 8)Size Outlets Connector Spikes250mm/10"8BarbInsertable250m/10"Press-Fit250mm/10"Barb7• Connect the free side of the micro-tube to the NetBow™ barb inlet.For NetBow™ with Press-Fit inlet use a straight Press-Fit to barb adaptor• Place the NetBow™ on the the substrate surface in the pot, surrounding the plant location.• Insert the NetBow™ spikes into the substrate so that its underside is in contact with the substrate.NetBow™ with barb intletNetBow™ with Press-Fit intlet• Adjust the NetBow™ inlet T orientation (up/down)as to allow the optimal micro-tube position.0-45 deg.Make sure the micro-tube is not kinked, pinched or stretched.NetBow™ models with insertable spikes • Insert the 5 spikes into the 5 holes on the NetBow™ undersideContinue installation (all models)Order DetailsProduct order dataAccessoriesThe NetBow™ can be connected directly by micro-tube to Netafim™ PCJ on line drippers equiped with a barb outlet, or to PC, PCJ on line drippers and UniRam™ integral driplines with Dr. Zip™, using one of the following Netafim™ adapters (to be ordered separately):8 NETBOW™ INSTALLATION MANUALRelated assemblies*The catalog number is in units but orders will be in boxes of 500 unitsFor more information about Netafim's drippers see the drippers catalog at/irrigation-products-technical-materials.Author: Abed Masarwa, Product Management Dept., July 2021NETBOW™ INSTALLATION MANUAL9GROW MORE WITH LESS。

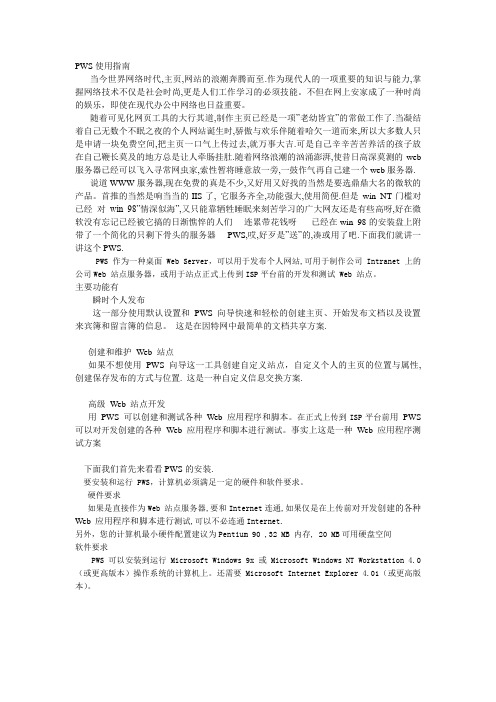

PWS使用指南当今世界网络时代,主页,网站的浪潮奔腾而至.作为现代人的一项重要的知识与能力,掌握网络技术不仅是社会时尚,更是人们工作学习的必须技能。
不但在网上安家成了一种时尚的娱乐,即使在现代办公中网络也日益重要。
随着可见化网页工具的大行其道,制作主页已经是一项”老幼皆宜”的常做工作了.当凝结着自己无数个不眠之夜的个人网站诞生时,骄傲与欢乐伴随着哈欠一道而来,所以大多数人只是申请一块免费空间,把主页一口气上传过去,就万事大吉.可是自己辛辛苦苦养活的孩子放在自己鞭长莫及的地方总是让人牵肠挂肚.随着网络浪潮的汹涌澎湃,使昔日高深莫测的web 服务器已经可以飞入寻常网虫家,索性暂将睡意放一旁,一鼓作气再自己建一个web服务器.说道WWW服务器,现在免费的真是不少,又好用又好找的当然是要选鼎鼎大名的微软的产品。
首推的当然是响当当的IIS了, 它服务齐全,功能强大,使用简便.但是win NT门槛对已经对win 98”情深似海”,又只能靠牺牲睡眠来刻苦学习的广大网友还是有些高呀,好在微软没有忘记已经被它搞的日渐憔悴的人们----连累带花钱呀-----已经在win 98的安装盘上附带了一个简化的只剩下骨头的服务器----PWS,哎,好歹是”送”的,凑或用了吧.下面我们就讲一讲这个PWS.PWS作为一种桌面 Web Server,可以用于发布个人网站,可用于制作公司 Intranet 上的公司Web 站点服务器,或用于站点正式上传到ISP平台前的开发和测试 Web 站点。
主要功能有瞬时个人发布这一部分使用默认设置和PWS 向导快速和轻松的创建主页、开始发布文档以及设置来宾簿和留言簿的信息。
这是在因特网中最简单的文档共享方案.创建和维护Web 站点如果不想使用PWS 向导这一工具创建自定义站点,自定义个人的主页的位置与属性,创建保存发布的方式与位置. 这是一种自定义信息交换方案.高级Web 站点开发用PWS 可以创建和测试各种Web 应用程序和脚本。
Bulletin HY11-3211-M1/UK Installation Manual Series PW*404Electronic ModuleParker Hannifin GmbH & Co. KGHydraulic Controls DivisionGutenbergstr. 3841564 Kaarst, GermanyTel.: +49-181 99 44 43 0Fax: +49-2131-513-230E-mail:******************Copyright © 2004, Parker Hannifin GmbH & Co. KGIA PW404 UK.INDD RH 02.06Power Amplifier for DC Valves Series PW*404Installation Manual2Parker Hannifin GmbH & Co. KG Hydraulic Controls DivisionNoteThis document and other information from Parker Hannifin GmbH, its subsidiaries, sales offices and authorized distributors provide product or system options for further investigation by users having technical expertise. Before you select or use any product or system it is important that you analyse all aspects of your application and review the information concerning the product or system in the current product catalogue. Due to the variety of operating conditions and applications for these products or systems, the user, through his own analysis and testing, is solely responsible for making the final selection of the products and systems and assuring that all performance and safety requirements of the application are met. T he products are subject to change by Parker Hannifin GmbH at any time without notice.Power Amplifier for DC Valves Series PW*404Installation ManualIA PW404 UK.INDD RH 02.063Parker Hannifin GmbH & Co. KGHydraulic Controls DivisionOrdering CodeDesign Series Module Type Amp-lifier, adjustable MIN./MAX.-limi-ting, Up/Down-rampsPackagedModule DC ValvesMax.- CurrentElectronic module for the control of proportional directional control valves without position sensor. The movement profile of the valve spool is given by externally supplied command signals and internal limiting and ramp potentiometers. In this case the command s ignals may be generated from a PLC. The module provides also a “Soft Shift“ function. This means replacement of an On/off-valve by a proportional valve without modification of the wir-ing installation.Design Features• Differential command input for voltage or current signals.• Ramp generator• Flow offset adjustment (MIN) for deadband compensation• Maximium adjustment (MAX) to maintain the operation range to the command signal range • Soft Shift function• PWM constant current control of the valve solenoids• Snap-on module fits on EN 50022 rail • Disconnectable terminals• EMC-conformityNote The solenoid designations (A-B) shown in this information brochure are exemplary as for using of direct operated valves. By connecting of pilot operated valves variations may occur.There is a linear relationship between the solenoid current and the input signal. The solenoid current is stabilized against voltage fluctuations as well astemperature dependent resistance variations of the solenoid coils. Because of the effect of load on the position of the valve spool, the spool position may vary and there is a limited relationship between the command signal and the valve flow.Code Current 18 1.8A 25 2.5A 353.5APW404AIA PW404 UK.INDD RH 02.06Power Amplifier for DC Valves Series PW*404Installation Manual4Parker Hannifin GmbH & Co. KGHydraulic Controls DivisionBlock DiagramEMCTechnical Data* see compatibility tableMIN/MAX-SetupWith the Minimum-adjustments the deadband of the valve spool can be compensated individually for both directions. The Maximum-adjustment feature adapts the full command signal range to the defined actual working range of the valve.Set-up procedure:1) Feed in a signal of +200mV (resp. + 0.4mA)into input 5/6.2) Adjust offset for corresponding valve side bytrimport “MIN B“.3) Feed in a signal of +10V (resp. +20mA) intoinput 5/6.4) Adjust the required spool stroke for correspond-ing valve side by trimpot “MAX B“.5) Repeat that procedure for opposite valve side.Feed in negative command signals and adjust by trimpots “MIN A“ and “MAX A“.6) T ake into account that MIN has to be adjustedbefore MAX.EN 50081-2EN 55011EN 50082-2ENV 50140EN 61000-4-4ENV 50204EN 61000-4-5EN 61000-4-2EN 61000-4-6Power Amplifier for DC Valves Series PW*404Installation ManualIA PW404 UK.INDD RH 02.065Parker Hannifin GmbH & Co. KG Hydraulic Controls DivisionWiring ExamplesIA PW404 UK.INDD RH 02.06Power Amplifier for DC Valves Series PW*404Installation Manual6Parker Hannifin GmbH & Co. KGHydraulic Controls DivisionL (6VDC) PW35_ 11.5...30 VDCCompatibility TableDimensionsPotentio-meterControls command polarity Ramp A - On - Off Ramp B+ On+ OffSignal Controls solenoid at I at 15 Terminals 11 - 12I at 16T erminals 9 -10Polarity Controls solenoid at + at 5- at 6Terminals 11 - 12- at 5+ at 6Terminals 9 - 10Relationship of Ramp Function A simple ramp function is provided to maintain a smooth movement of the solenoid coils. The time is adjustable from 0...3 sec.Relationship of Soft Shift FunctionA signal at one of the two Soft Shift inputs energizes the corresponding solenoid. Only 1 input is allowed to be energized once.Relationship of PolarityThe command signal input provides differential input, this permits free polarity selection.Valve type Solenoid voltage Module type Voltage range supplyD1FW K (12VDC)PW18_17.5...30 VDC M (9VDC)PW25_14.5...30 VDC L (6VDC)PW35_11.5...30 VDC D3FW K (12VDC)PW25_17.5...30 VDC M (9VDC)PW35_14.5...30 VDC D*1FW L (6VDC)PW25_11.5...30 VDC D1FB G09 (9VDC)PW25_11.5...30 VDC D3FBG09 (9VDC)PW35_14.5...30 VDCPower Amplifier for DC Valves Series PW*404Installation ManualIA PW404 UK.INDD RH 02.067Parker Hannifin GmbH & Co. KG Hydraulic Controls DivisionInstallation guide to electronic modules to provi-sion of electromagnetic compatibilityPower Supply The utilized power supply has to comply with the EMC-standards (CE-sign, certificate of confor-mity). Relais and solenoids operating from the same supply circuit as the valve electronics have to be fitted by surge protection elements. Wiring CableThe wires between the installation site of the module and the peripheral units, as power supply, valve solenoids, position transducer, command signal source have to be shielded. The following wire sizes must be reached: power supply AWG 16, other connections AWG 20. The capacity should not exceed a value of approx. 130 pF/m (wire/wire). The maximum cable length is 50 m. No power cur-rent lines may be placed within the wired shielded cables to the electronic module. The cable shield has to be connected to ground at both ends (see also chapter “Grounding“). Please be aware of Ground-loops.InstallationThe module has to be mounted within a conductive, shielded enclosure. Usable is i.e. an EMC-approvedcontrol cabinet. A perfect grounding of the enclosure is mandatory (see also chapter “Grounding“).GroundingThe mounting plate of the valve has to be con-nected to the grounded metal machine frame. The cable shields must be tied to ground at the control cabinet. A low-ohmic potential compensation wirehas to be provided between the control cabinetand the machine frame (cable wire >AWG 7 cross section) to prevent ground loops.。
PW-C-618+充电器配套软件说明书1、硬件的准备如果要使用充电器配套软件,需要您的电脑有RS232口,同时需要使用充电器自带的连接线是充电器与电脑相连。
如果您的电脑没有RS232口,可以使用USB转RS232的转换器。
建议按下述方法连接充电器到您的电脑:连接操作程序为:①关闭电脑与充电器电源。
②联接好数据线。
③接通PC的电源,启动PC和操作系统。
④启动充电器控制软件。
⑤接通充电器的电源,等待软件联机后即可测试了。
断开操作的标准程序:①关闭充电器电源。
②关闭PC的电源。
③取下数据线:两端均要取下。
2、软件的安装(以3.3.9A版本为例)将充电器包装里的光盘放入光驱,进入光盘,双击SETUP.EXE文件,选用默认安装设置完成软件的安装3、软件的启动双击左面的软件图标,启动软件。
或在开始菜单的程序栏中找到智能充电器软件,并启动。
软件启动时,有个约3秒的延时,您可以选择软件的语言:英语或中文。
系统默认是中文(但菜单始终是英文)3、软件的使用软件启动后会自动检测充电器如果检测到充电器,则显示出现上述画面,表示充电器与电脑连机成功,充电器指示灯显示绿色。
此时,可以将待检测电池放入充电器,软件和充电器会自动识别,并显示电池的电压曲线。
如果需要观察其他曲线,可以将右下角的系统设置中的“温度曲线”“内阻曲线”复选框选中。
上图仅选中“内阻曲线”复选框4、软件的退出点击软件界面的右上角的或右下角度的按纽均可退出测试软件。
您也可以通过选择File菜单里的Exit选项退出。
选择退出后,软件会提示如下:点击“是”按纽退出,如果您想继续测试,请点击“否”。
5、软件菜单介绍①File菜单File菜单比较单一,只有一个Exit(退出)选项,即,退出软件。
②View菜单通过VIEW菜单,我们可以选择在曲线区显示的曲线,其中有A、V oltage Curve 电压曲线B、Temperature Curve 温度曲线功能与选项一样C、Internal Impedance Curve 内阻曲线功能与选项一样③Language菜单Language菜单里有两个选项,通过这两个选项,我们可以切换软件界面的语言:英文或简体中文English 英文Simplified Chinese 简体中文★注意:菜单语言始终为英文。
中普审计软件V9.0网络版配置说明。
第1步、打开软件登录界面(在服务器上打开、也就是插加密狗的电脑上。
)点右下角的“注册”按钮。
进入注册界面。
第2步、打开“数据库及应用服务器配置”界面,在“首先选择:我是网络版的服务器端”。
然后在“本机IP”位置选择一下本机的IP地址。
(这个IP因为电脑上都是自动获得IP的功能,所以这个IP可能会经常发生变化的。
)这个关系到客户端登录的IP地址是否正确。
第3步、点“第2步:配置应用服务器”。
服务器启动成功即可。
后续:
a.服务器启动成功后就可以在,任务管理器—进程里面找到下面的这个进程。
b、在客户端的电脑上以局域网方式登录服务器电脑的IP地址即可。
说明:如过还是不能登录
a.检查一下服务器电脑上的window防火墙是否以关闭,如果没关闭可能是将6111
端口禁用了。
b.检查一下是否是网络本身的问题。
检查方法可以在“开始—运行”,录入:“ping+
空格+服务器地址(ping 192.168.0.1)”来查看网络是否可用。
(如果出现无法访问目标主机就是网络的问题)出现这样的问题,与网络管理员联系即可。
ProjectWise用户使用手册ProjectWise简明实用手册第1页目录1、总体介绍 (1)2、基本概念的介绍 (1)3、界面设置(中英文切换) (2)4、登录方式 (3)5、界面设置 (6)6、创建文件夹及项目方法(文件夹和项目的区别) (6)a、创建目录方法1 (6)b、创建目录方法2 (6)c、创建目录方法3 (6)d、创建目录方法4 (8)7、文件夹的相关操作 (12)a、文件夹重命名 (12)b、文件夹删除 (14)c、文件夹的权限设置 (15)8、文档的相关操作 (20)a、文档的创建及导入 (20)b、文档的默认双击事件更改 (24)c、文件检出,检入,拷贝出,导出,释放,删除 (26)d、修改文件条目相关信息及文件的的方法 (27)e、文档集的相关操作 (27)f、文档新建版本 (29)ProjectWise 客户端简明实用手册第2页g、文档降低版本 (31)9、文档的特性 (34)10、本机文件的查找(检出,拷贝出的文件位置) (37)11、查询的使用及查询条件的保存 (38)12、导入,导出工具的使用 (42)13、应用程序关联(图标,程序,文件扩展名) (43)14、消息管理器 (44)15、本地文档管理器 (49)16、自定义工具条 (50)17、向导管理 (51)18、网络管理及iDesktop自动登录 (51)19、用户“选项”的相关设置 (52)20、视图的管理(定制不同视图显示不同的内容) (54)21、文件参考关系 (54)22、直接在工具中使用PW的环境 (56)23、图标的含义 (56)24、PW-revit集成应用使用方式 (57)1创建新的项目 (57)步骤1 (57)步骤2 (58)步骤3 (59)2无工作共享的的参考关系 (62)步骤1: (62)ProjectWise 客户端简明实用手册第3页步骤2: (62)步骤3: (64)3从PW上导出数据 (65)步骤1: (65)25、常见问题 (67)问题1:打开PW之后找不到数据源? (67)问题2:需要修改的文件被锁定了? (68)问题3:文件不能进行编辑删除? (68)问题4:界面问英文界面? (69)问题5:快速搜索查询为空? (69)问题6:想看的列信息看不到? (69)问题7:不能创建文件或者目录? (69)问题8:能看见文件条目信息,不能打开文件? (69)问题9:搜索条件丢失? (69)问题10:检出,拷贝出的文件找不到? (69)ProjectWise 客户端简明实用手册第4页ProjectWise 简明实用手册第 1页 1、总体介绍分为:菜单区,工具栏区,树形结构区,详细信息列表区,属性显示区及状态栏 2、基本概念的介绍检出:将文件状态更改为锁定状态,文件下载到本地,进行编辑修改检入:将本地文件上传到服务器,同时将文件状态更改为正常状态释放:将文件由 锁定状态 更改为 正常状态拷贝出: 将文件下载到本地,状态保持正常状态导出:将文件或者文件夹下载到本地(更改文件或文件状态)完全控制(FC):所有操作 修改权限(CH) :可以修改用户权限 创建目录(C):创建目录权限 删除(D) : 删除权限ProjectWise 客户端简明实用手册第 2页读(R): 读权限文件读(FR): 文件的读权限写(W): 写权限文件写(FW): 文件写权限没权限(NA):用户没访问权限 3、界面设置(中英文切换)步骤1: 点开始 -> 程序-> Bentley -> ProjectWise(SELECTseries2)->Tools (工具)->User Tools (用户工具)步骤2: 显示控制界面,点击Set LocaleProjectWise 客户端简明实用手册第 3页步骤3:在设置界面中点击 Chinese (Simplified )4、登录方式管理员设置的用户名及密码。
pw网络安全wall随着互联网的快速发展,网络安全问题也开始变得越来越突出。
在这个信息爆炸的时代,网络已经成为人们日常生活的一部分,人们在网络上进行交流、学习、购物等各种活动。
然而,网络安全问题的存在给人们的生活带来了很大的威胁。
因此,保护个人和组织的网络安全已经成为一个重要的任务。
PW网络安全墙是一种新型的网络安全装置,它能够有效地保护个人和组织的网络安全。
PW网络安全墙采用了最新的技术和算法,具有高效、智能、可信赖等特点。
它能够实时监控网络流量,并对不明来源的流量进行拦截和过滤,从而阻止黑客攻击和病毒传播。
此外,PW网络安全墙还能够对敏感信息进行加密,防止信息泄露。
通过使用PW网络安全墙,个人和组织能够更好地保护自己的网络安全。
网络安全墙使用的首要原因之一是防止黑客攻击。
黑客是指那些通过计算机技术手段侵入他人计算机系统的人。
黑客可以通过发送恶意软件、诱使用户点击钓鱼链接、利用系统漏洞等方式来攻击他人的计算机系统,实施盗取个人信息、窃取财产等恶意行为。
借助PW网络安全墙,可以实时监控网络流量,及时发现并拦截黑客的攻击行为,保护个人和组织的网络安全。
另外,网络安全墙还能够防止病毒传播。
病毒是指一种能够自我复制的计算机程序,它可以通过传播到其他计算机系统上来破坏系统正常运行。
病毒可以通过电子邮件、下载软件等途径进入计算机系统,并在系统内部进行破坏。
PW网络安全墙能够在用户访问网页、下载文件时对其中的病毒进行实时检测和拦截,保护用户的计算机系统免受病毒侵害。
此外,PW网络安全墙还能对敏感信息进行加密。
在互联网时代,信息的流动非常迅速,个人和组织的敏感信息有可能被不法分子窃取或滥用。
因此,对敏感信息进行加密变得非常重要。
PW网络安全墙能够利用先进的加密算法对敏感信息进行保护,防止信息泄露。
综上所述,PW网络安全墙是一种重要的网络安全装置。
它可以有效地防止黑客攻击、防止病毒传播,并对敏感信息进行加密。
通过使用PW网络安全墙,个人和组织能够更好地保护自己的网络安全。

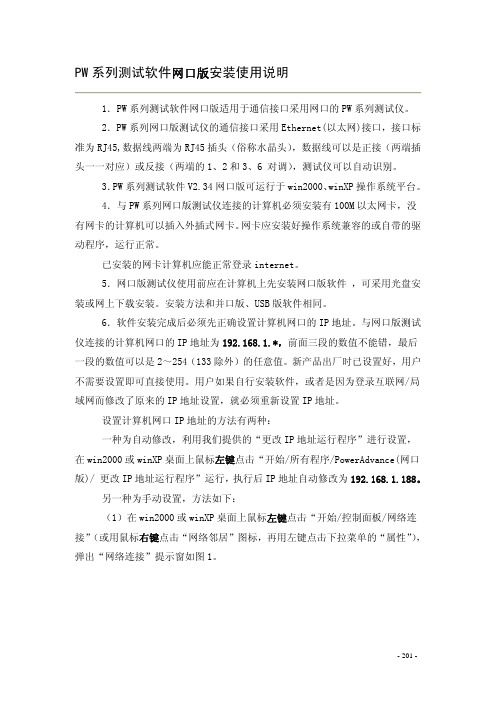

PW系列测试软件网口版安装使用说明
1.PW系列测试软件网口版适用于通信接口采用网口的PW系列测试仪。
2.PW系列网口版测试仪的通信接口采用Ethernet(以太网)接口,接口标准为RJ45,数据线两端为RJ45插头(俗称水晶头),数据线可以是正接(两端插头一一对应)或反接(两端的1、2和3、6 对调),测试仪可以自动识别。
3.PW系列测试软件V2.34网口版可运行于win2000、winXP操作系统平台。
4.与PW系列网口版测试仪连接的计算机必须安装有100M以太网卡,没有网卡的计算机可以插入外插式网卡。
网卡应安装好操作系统兼容的或自带的驱动程序,运行正常。
已安装的网卡计算机应能正常登录internet。
5.网口版测试仪使用前应在计算机上先安装网口版软件 ,可采用光盘安装或网上下载安装。
安装方法和并口版、USB版软件相同。
6.软件安装完成后必须先正确设置计算机网口的IP地址。
与网口版测试仪连接的计算机网口的IP地址为192.168.1.*,前面三段的数值不能错,最后一段的数值可以是2~254(133除外)的任意值。
新产品出厂时已设置好,用户不需要设置即可直接使用。
用户如果自行安装软件,或者是因为登录互联网/局域网而修改了原来的IP地址设置,就必须重新设置IP地址。
设置计算机网口IP地址的方法有两种:
一种为自动修改,利用我们提供的“更改IP地址运行程序”进行设置,在win2000或winXP桌面上鼠标左键点击“开始/所有程序/PowerAdvance(网口版)/ 更改IP地址运行程序”运行,执行后IP地址自动修改为192.168.1.188。
另一种为手动设置,方法如下:
(1)在win2000或winXP桌面上鼠标左键点击“开始/控制面板/网络连接”(或用鼠标右键点击“网络邻居”图标,再用左键点击下拉菜单的“属性”),弹出“网络连接”提示窗如图1。
图1
(2)用鼠标右键点击“本地连接”图标,弹出“本地连接”设置下拉菜单如图2
图2
(3)用鼠标左键点击“属性”,弹出“本地连接”属性提示窗如图3。
图3
(4)在图3中选中,再左击“属性”按钮,弹出,设置窗口如图4 。
图4
(5)在图4 窗口选中,设置
,
,按“确定”,返回“本地连接”属性提示窗。
(6).在“本地连接”属性提示窗中选中,再按“关闭”按钮。
完成IP地址设置。
正确设置IP地址并选中后,在屏幕右下角显示图标,提示网口的通信状态。
(7)设置完IP地址后,用网口数据线连接计算机和测试仪,打开测试仪电源,计算机网卡的信号灯闪烁,右下角的提示“正在建立连接”。
经过大约5秒钟,图标闪烁,鼠标移到时,提示
表示计算机已经和测试仪通信正常,此时即可打开测试程序开始测试。
如果未能正确设置IP地址,或数据线不正常、 没有打开测试仪电源等原因,则不出现以上提示。
出现
此时如果打开程序开始试验,则会出现以下提示:
应重复上述步骤,建立正常的通信连接。
注:PW脱机系列网口版外接电脑时,电脑的设置按以上步骤完成,把仪器后面板计算机选择开关拨至“外”侧后,再进行联机操作。
